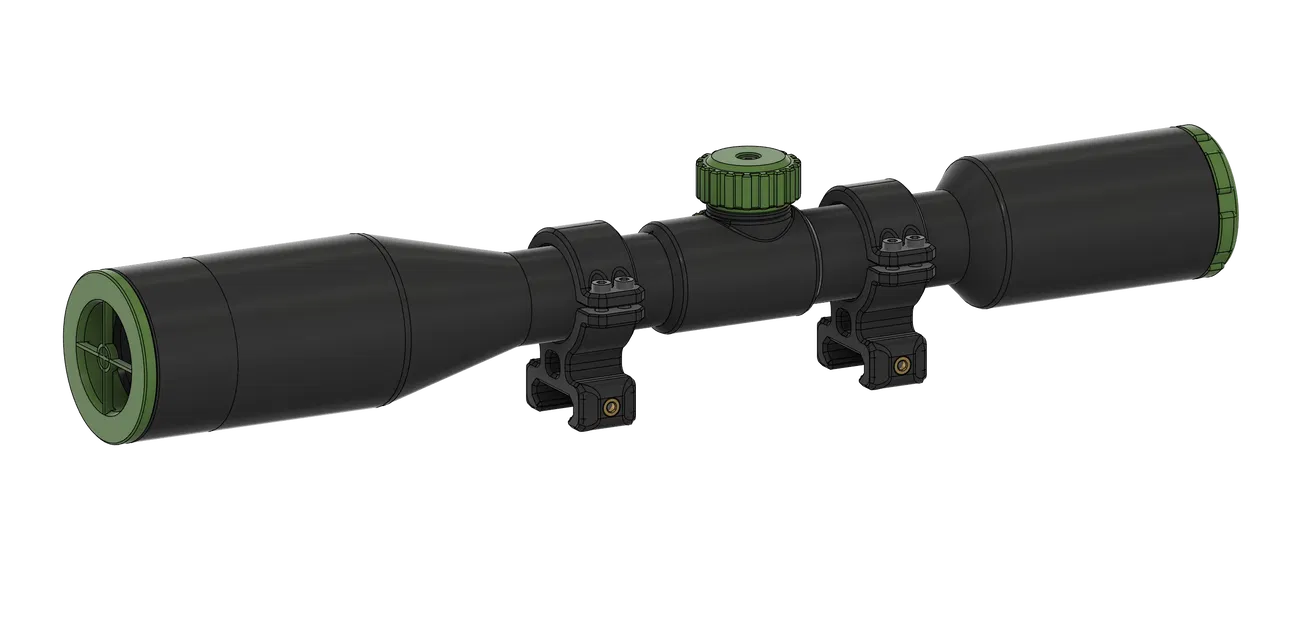

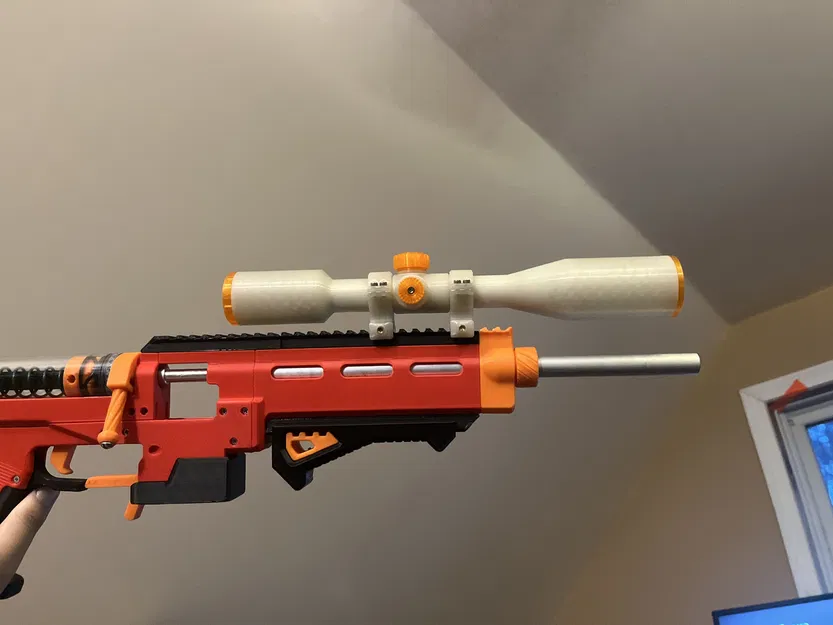

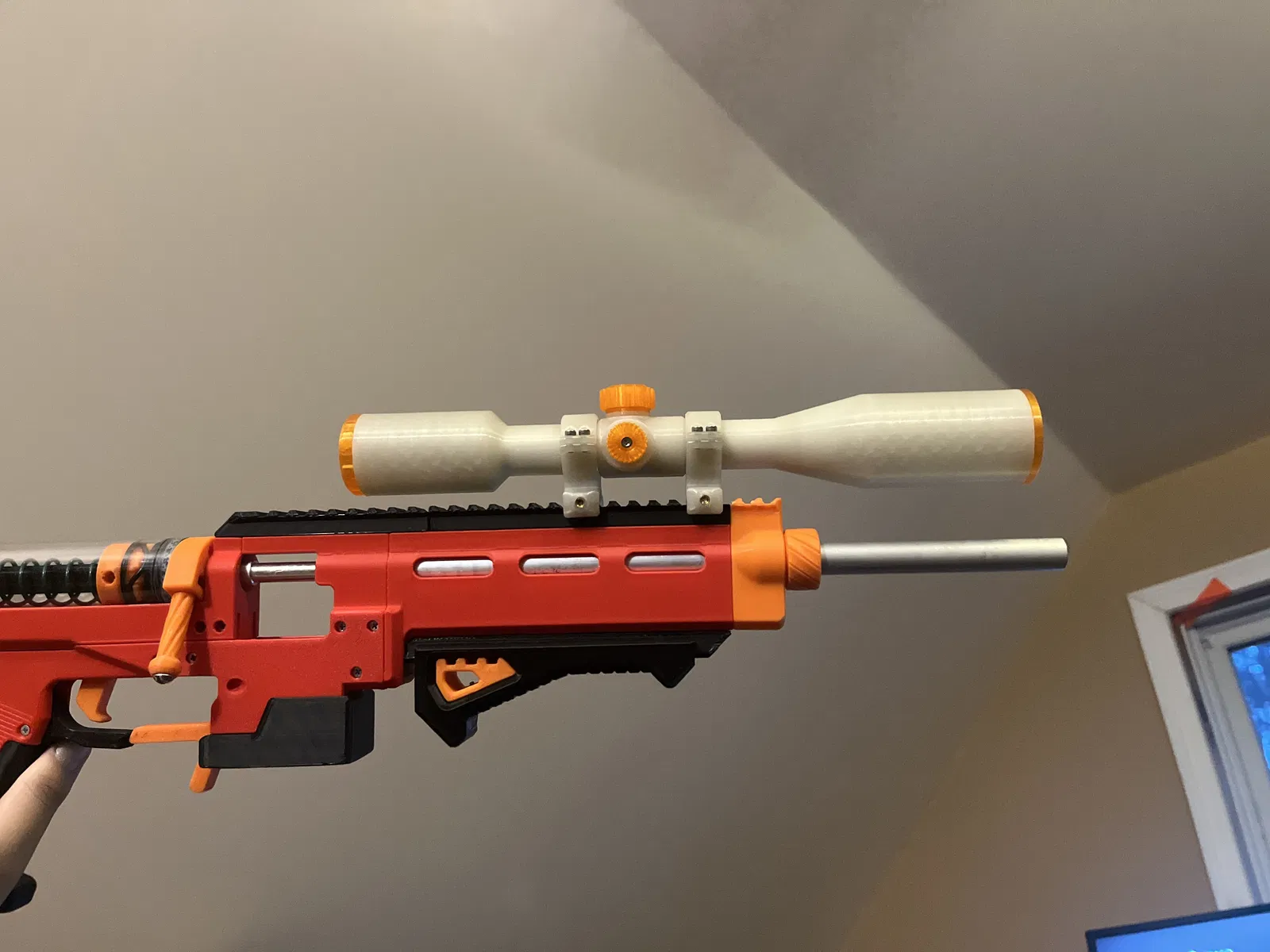

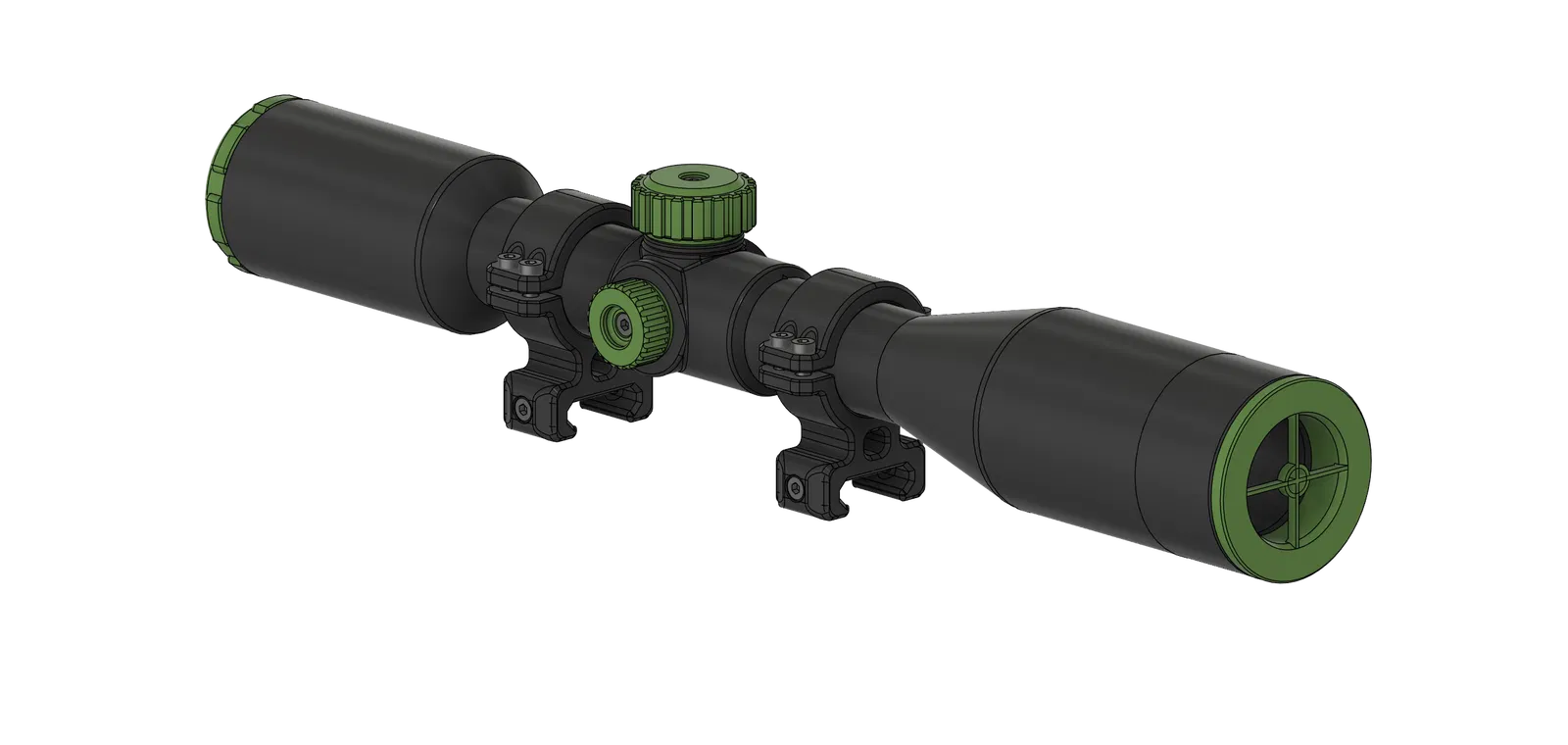

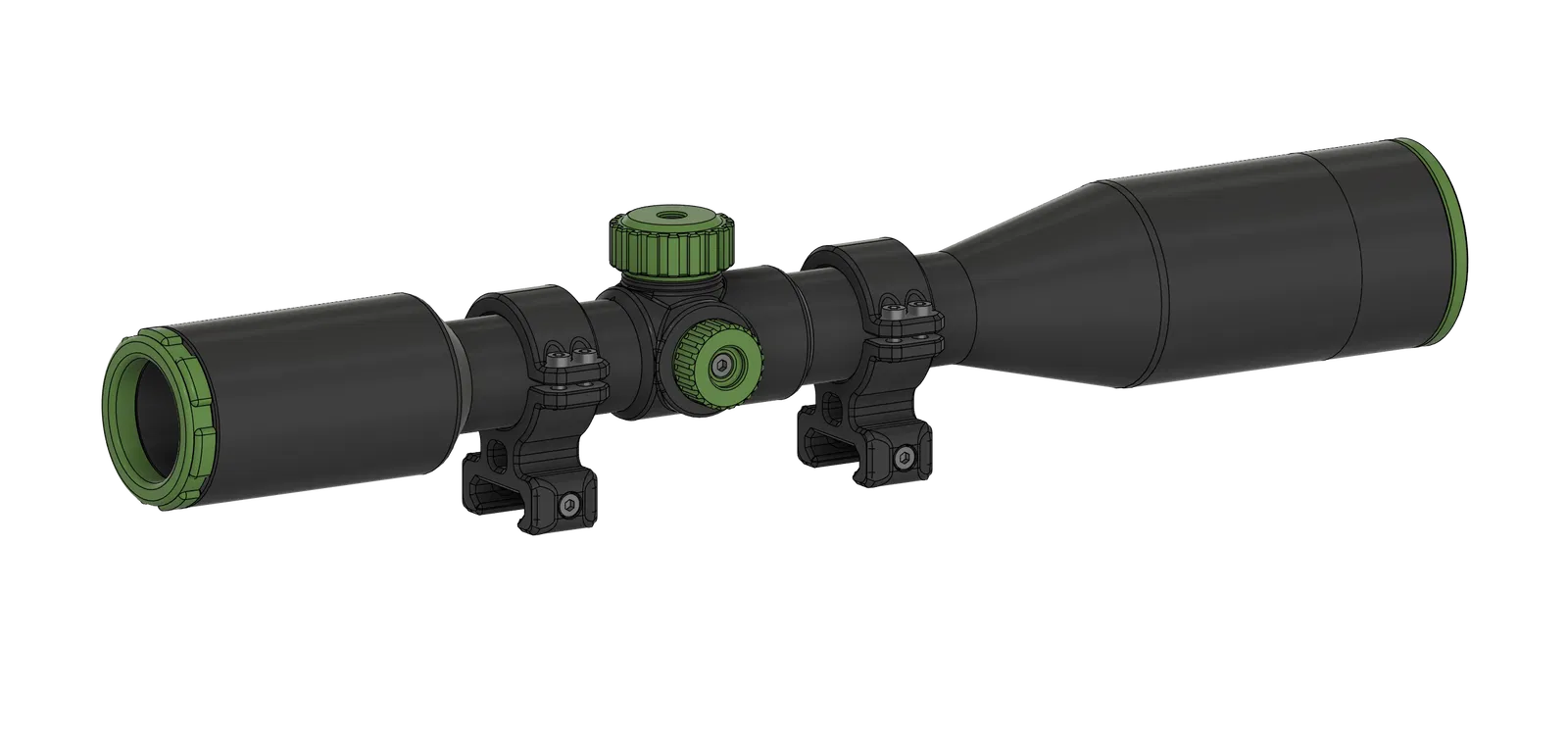

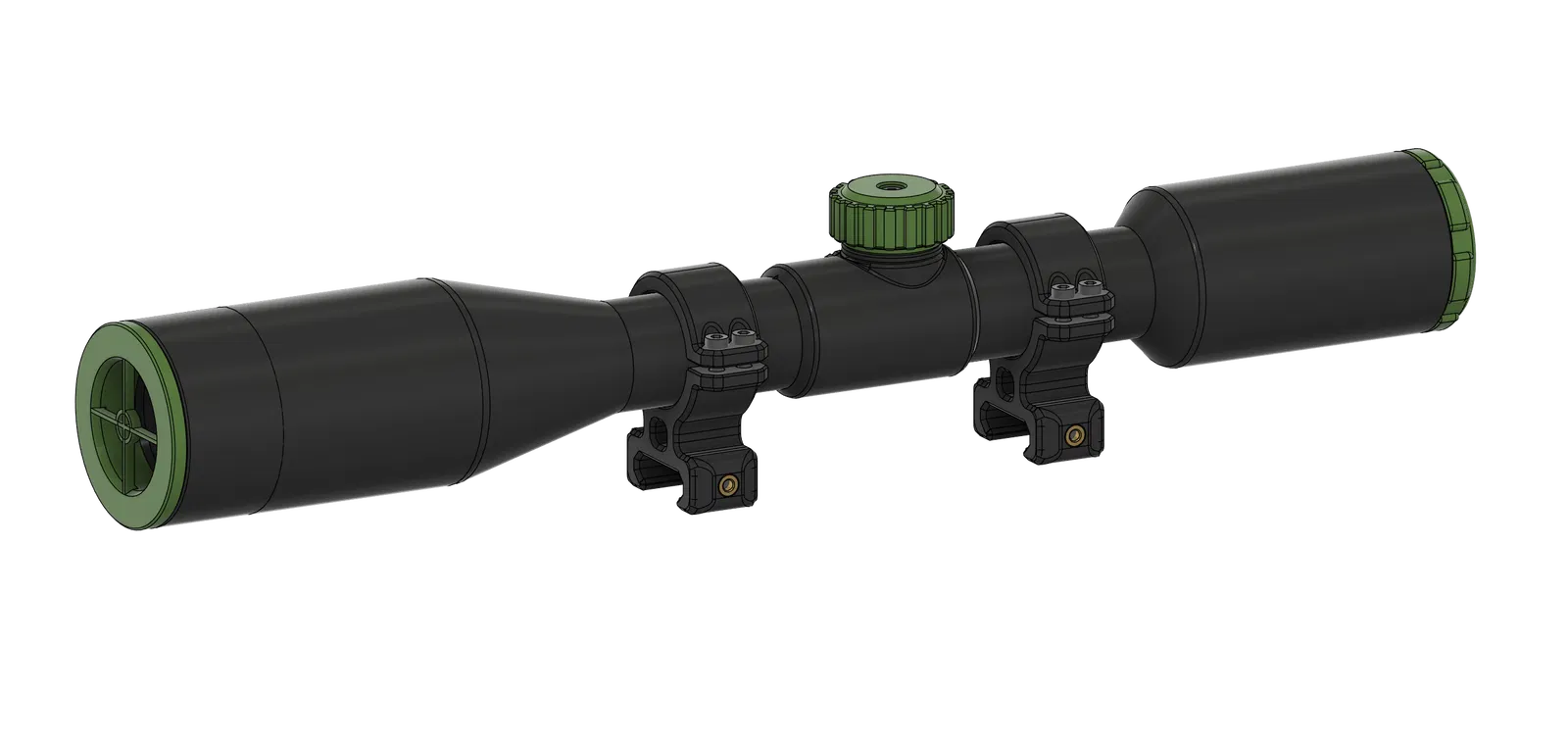

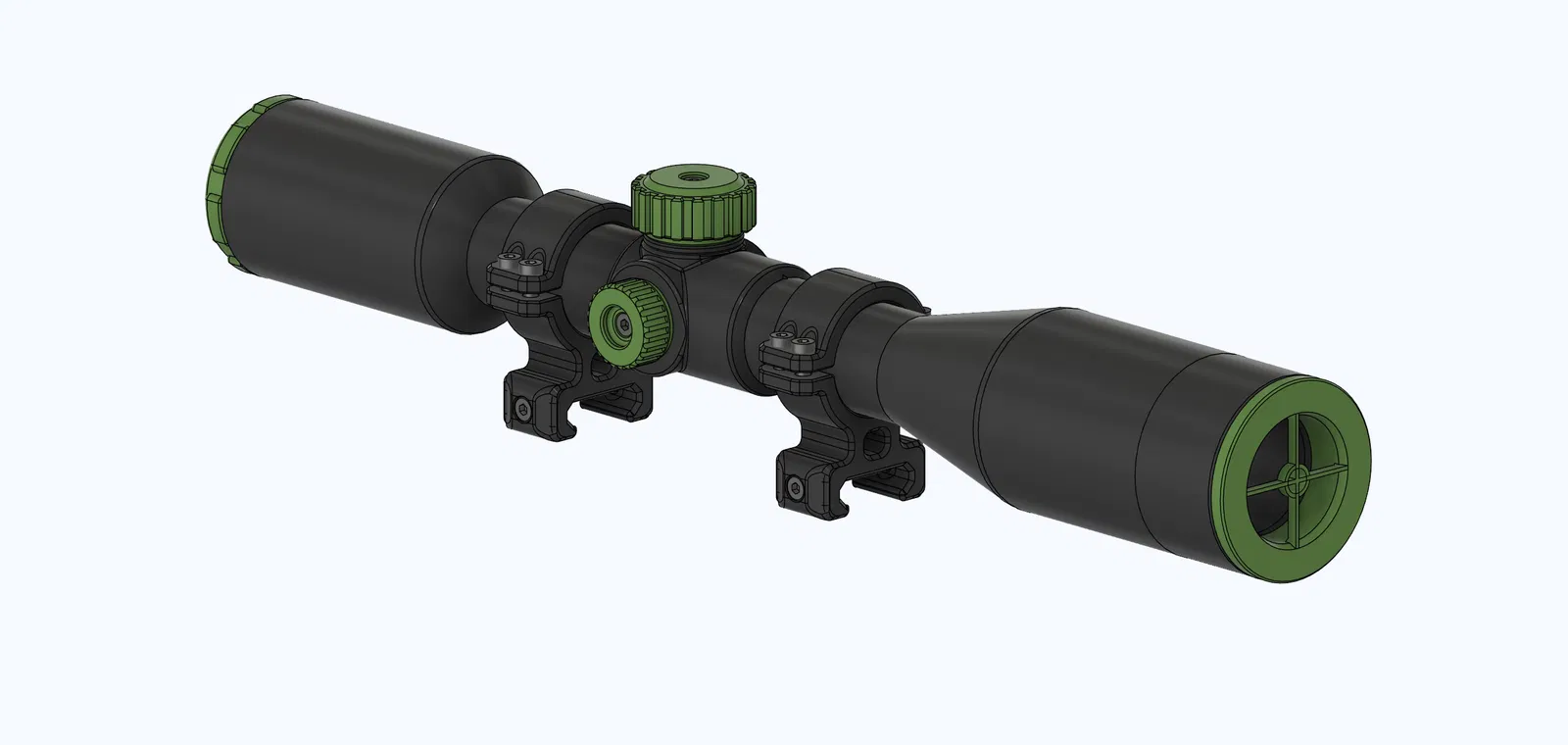

Silly Scope (Faux Scope cho Picatinny) – Ống ngắm giả

Đây là một cái faux scope đơn giản. Nói nôm na là một ống “xịn xò” có crosshair và vài cái picatinny bracket.

Có 3 lựa chọn crosshair, 2 độ dài khác nhau, và khoảng cách giữa các picatinny bracket có thể chỉnh được.

Changelog:

• 5-18-2024: Phát hành.

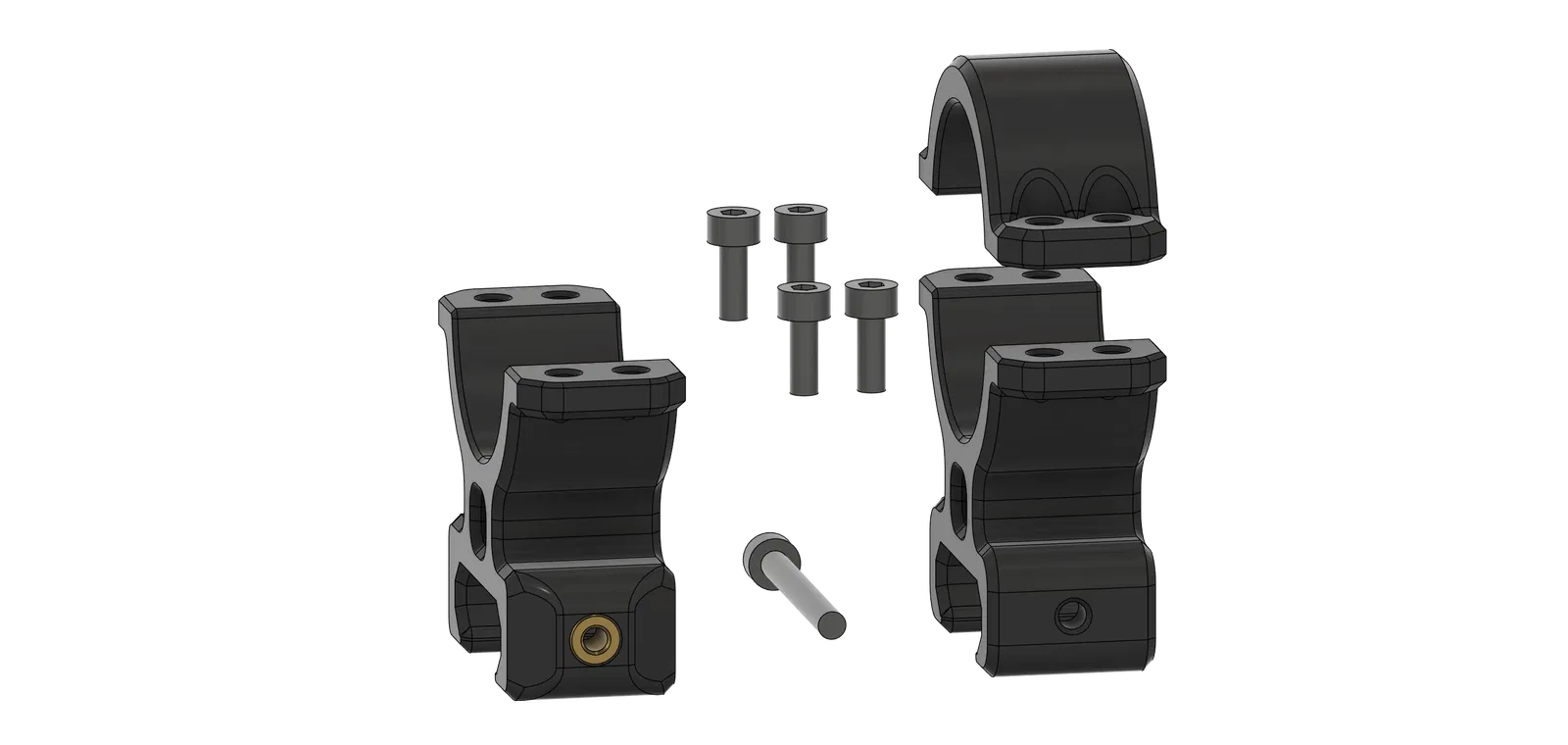

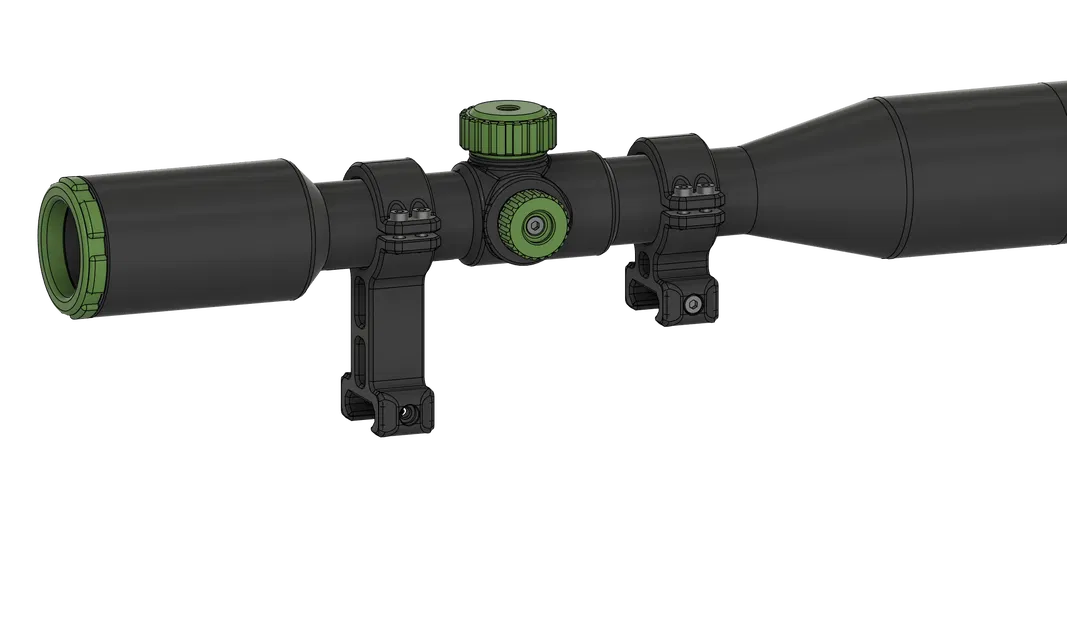

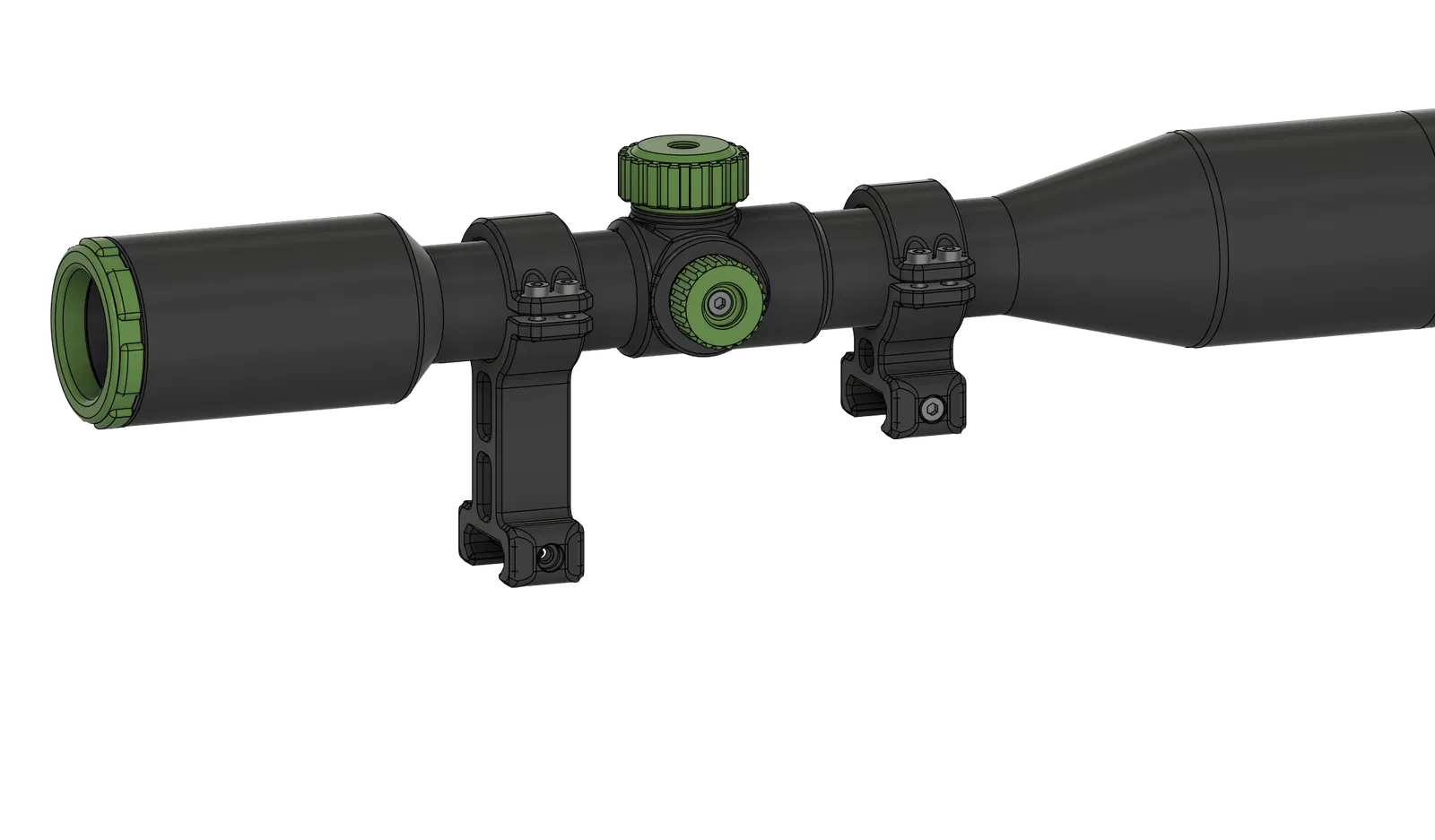

• 5-23-2024: Thêm một số scope bracket dạng raised để nâng scope cao hơn.
• 6-11-2024: Thêm rãnh canh thẳng (alignment groove) còn thiếu vào mặt dưới của FrontScopeBody.

Hardware

(tất cả ốc M3 dùng đều là cap head)

• Ống PVC Sch40 1/2in, dài 9 inch
• 2x Ốc M3x30
• 1x Ốc M3x16
• 9x Ốc M3x8
• 2x đoạn filament (dùng làm chốt canh thẳng) đường kính 1.75mm, dài 10mm.
• (tùy chọn) 2x M3 Heat Set Threaded Inserts

Printing

• Mình in tất cả với 5 walls, infill gyroid 10%.
• MiddleScopeBody, BracketBottom, và BracketTop sẽ lợi hơn nếu có brim.
• KHÔNG DÙNG BRIM CHO FRONTCAPS! Gỡ brim quanh crosshair cực kỳ khó mà không làm hư crosshair. Mấy phần này in ổn với KHÔNG brim.
• KHÔNG dùng nhiệt để xử lý stringing trên FrontCaps. Nhiệt sẽ làm chảy crosshair!

Assembly

Đọc toàn bộ phần này trước khi bắt đầu lắp ráp!

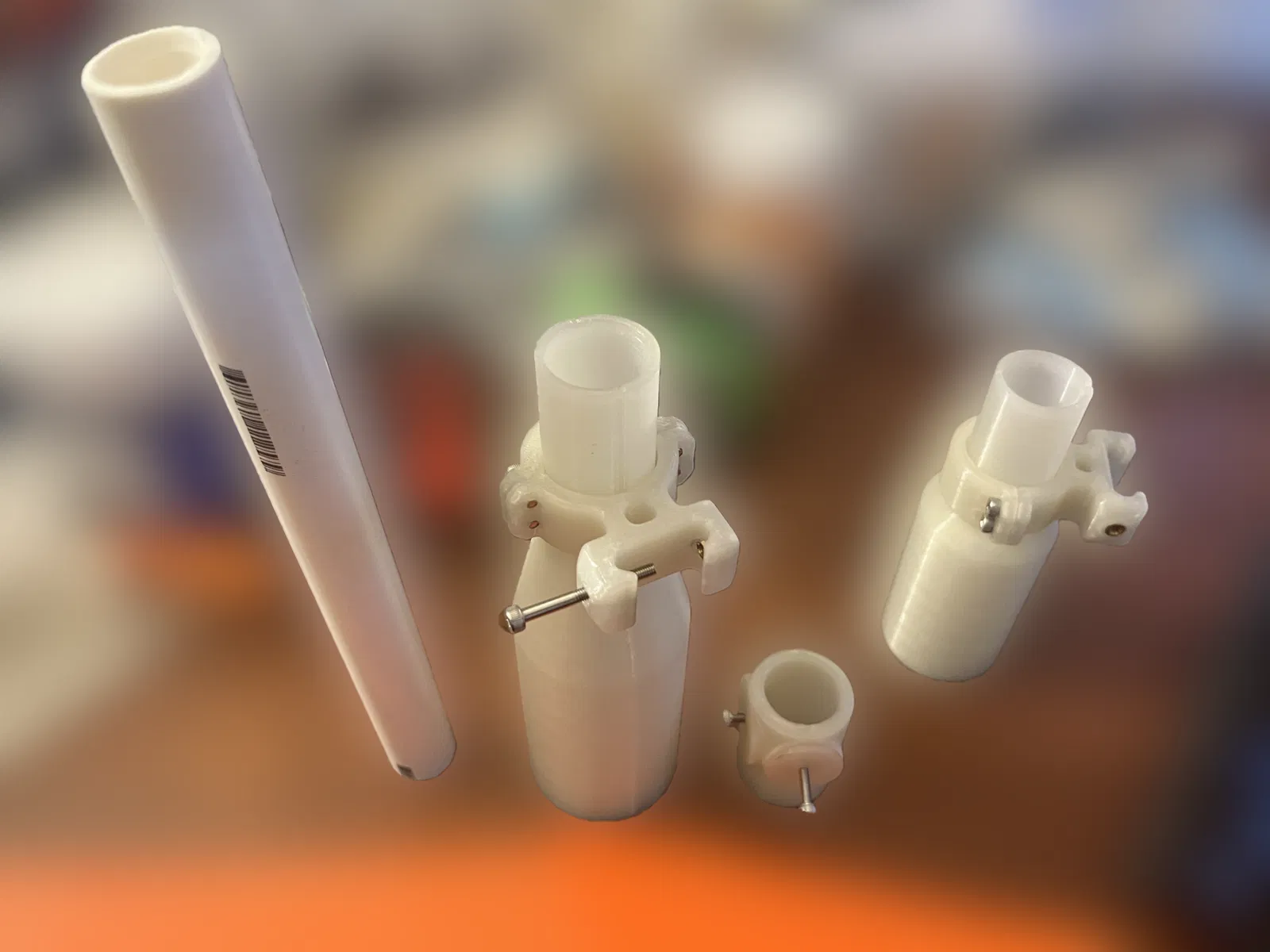

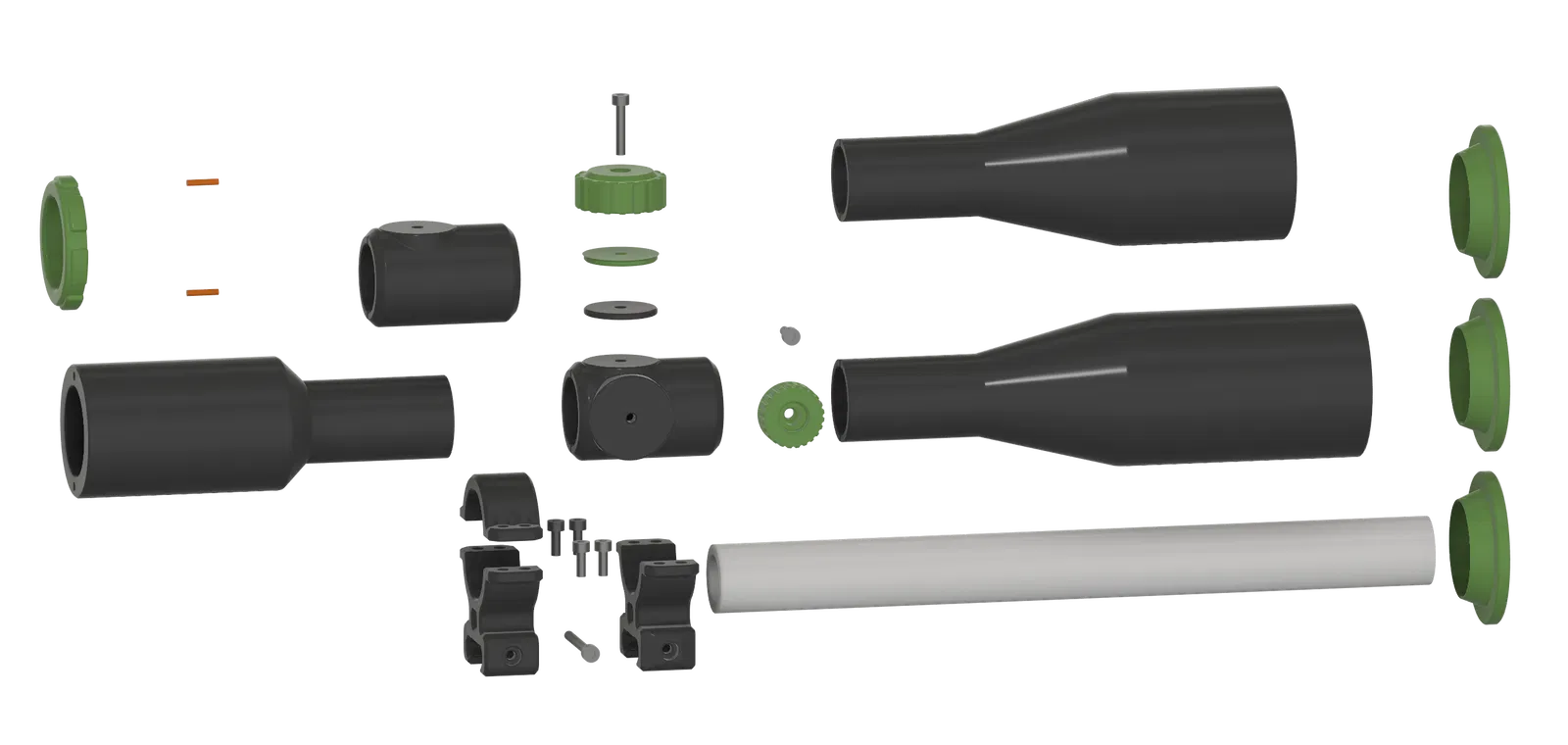

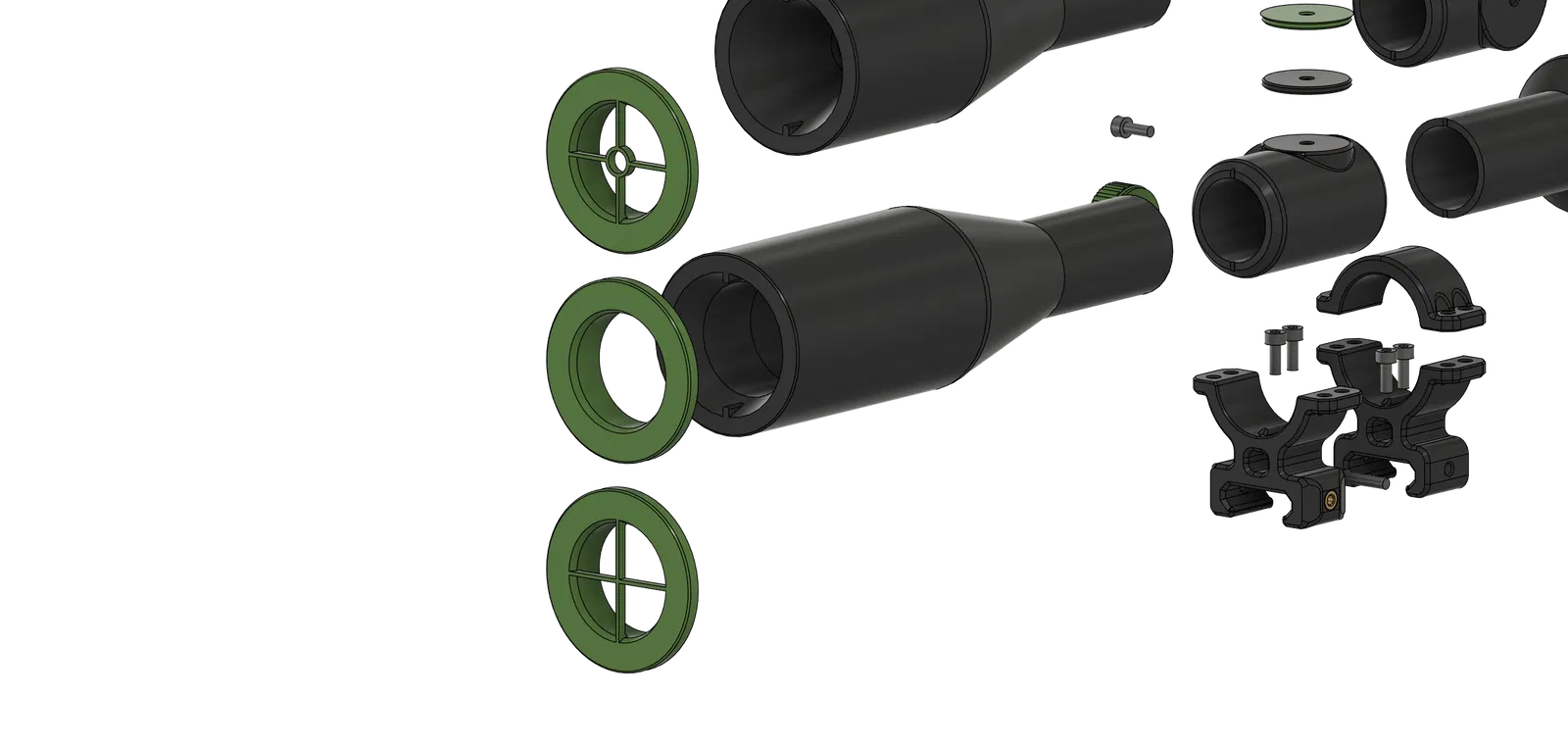

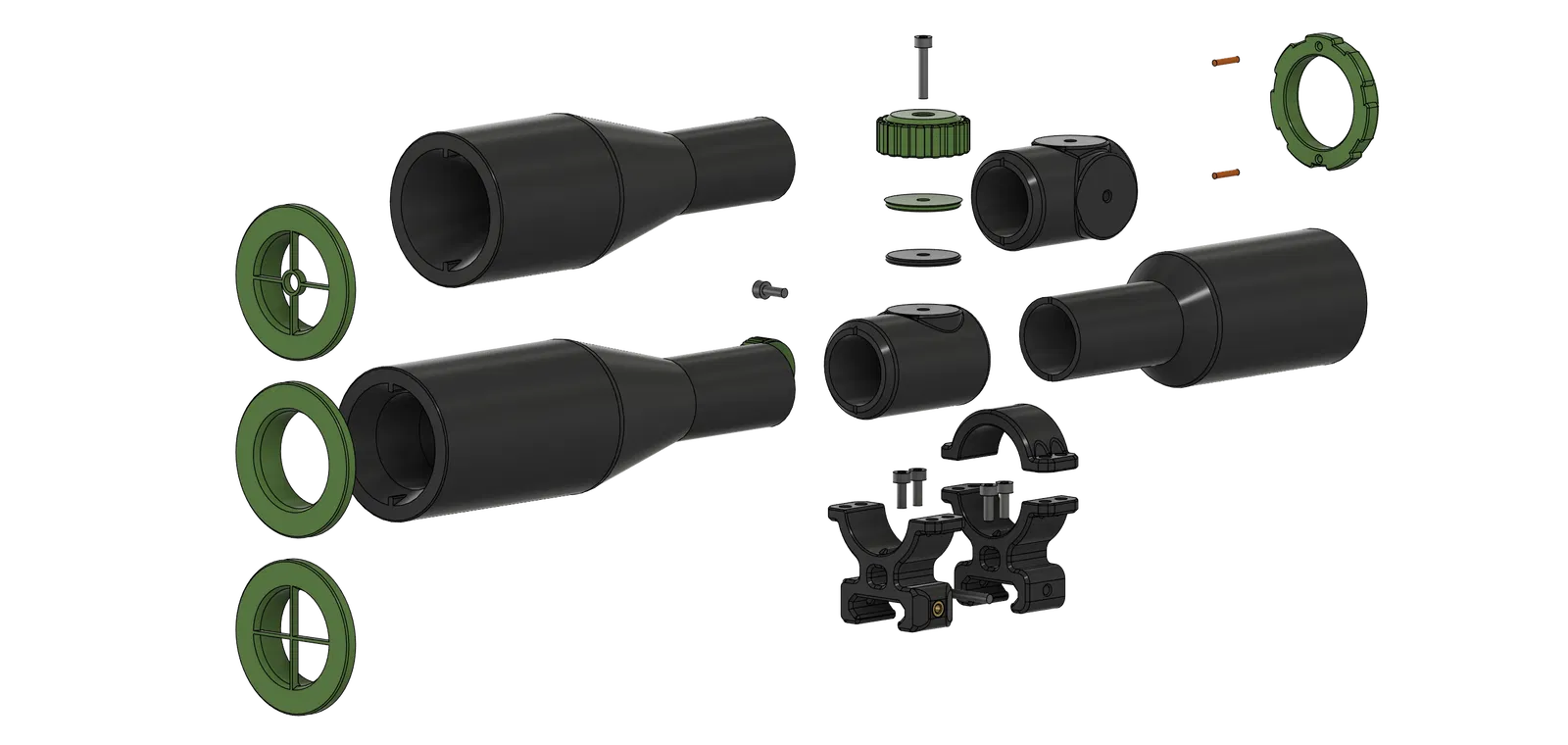

• 3 phần ScopeBody (Back, Middle, Front) tròng lên ống PVC, và được giữ bằng một lượng keo nhỏ (mình dùng super glue).
• Quanh hai đầu của các phần ScopeBody có các khe nhỏ để canh khi lắp, giúp mọi thứ thẳng hàng.
• Lỗ nên đủ lỏng để trượt lên ống tương đối dễ. KHÔNG nên có chuyện phải đóng búa.
• MÌNH RẤT KHUYÊN bạn dry fit trước khi dán keo. Và nhìn dọc theo ống khi đang dry fit để chắc chắn mọi thứ thẳng và canh đúng.
• Mình khuyên dán FrontCap và BackCap vào đúng phần ScopeBody của nó trước, rồi mới dán ScopeBody lên ống.
• Nhớ để các rãnh nhỏ trên ScopeBodyFront và Back quay xuống dưới. Chúng dùng để canh Brackets.
• Nếu bạn dùng filament màu sáng, chữ trên ống có thể bị thấy xuyên qua những chỗ in mỏng. Bạn có thể lau xóa chữ trên ống bằng acetone và khăn giấy (ở nơi thông thoáng).
• FrontCap và BackCap cũng được giữ bằng một lượng keo nhỏ.
• BackCap được canh bằng 2 đoạn filament nhỏ làm chốt cắm vào các lỗ tương ứng. FrontCap được canh theo hình học của chính các chi tiết.

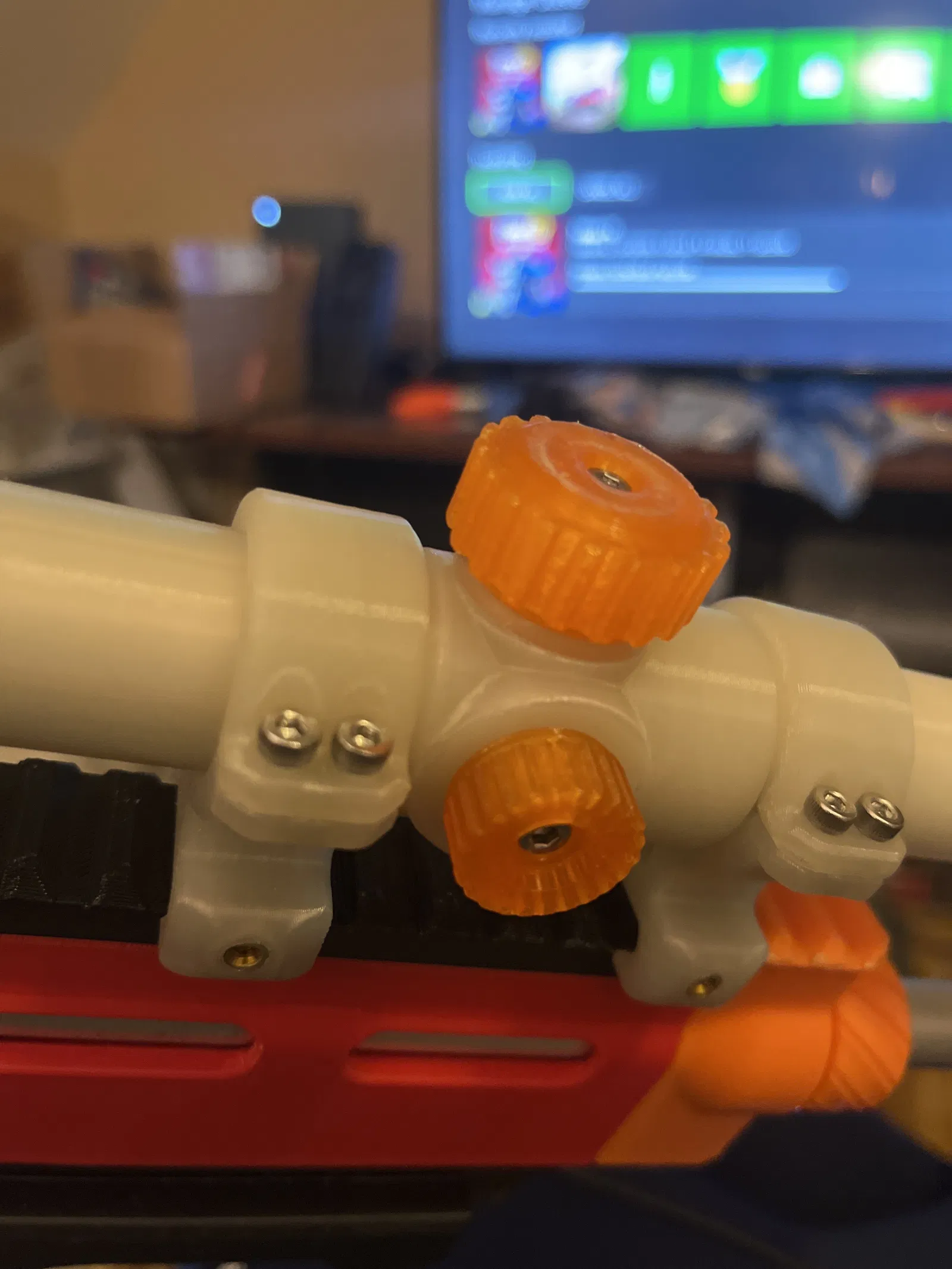

• Các núm (knobs) được giữ bằng ốc: M3x16 cho núm trên (và hai spacer), và M3x8 cho núm bên.

Sellers

Bản in có bán từ các shop này:

• Pink Dragon Tuning

Misc.

Nếu bạn dựng bất kỳ thiết kế nào của mình, mình rất muốn xem bản của bạn! Cứ nhắn mình trên Discord (Sillybutts#5905) hoặc tag mình trong bài Reddit (u/SillyTheGamer).

Tham khảo đã dùng: AWP Scope (CS:GO) và concept art Storm Sniper Rifle của Wouter Kroon (có xin phép).
