Bộ Ngắm Nghiêng Canted Iron Sights & Móc Dây Đeo (Picatinny cho Excalibur/Alchemist)

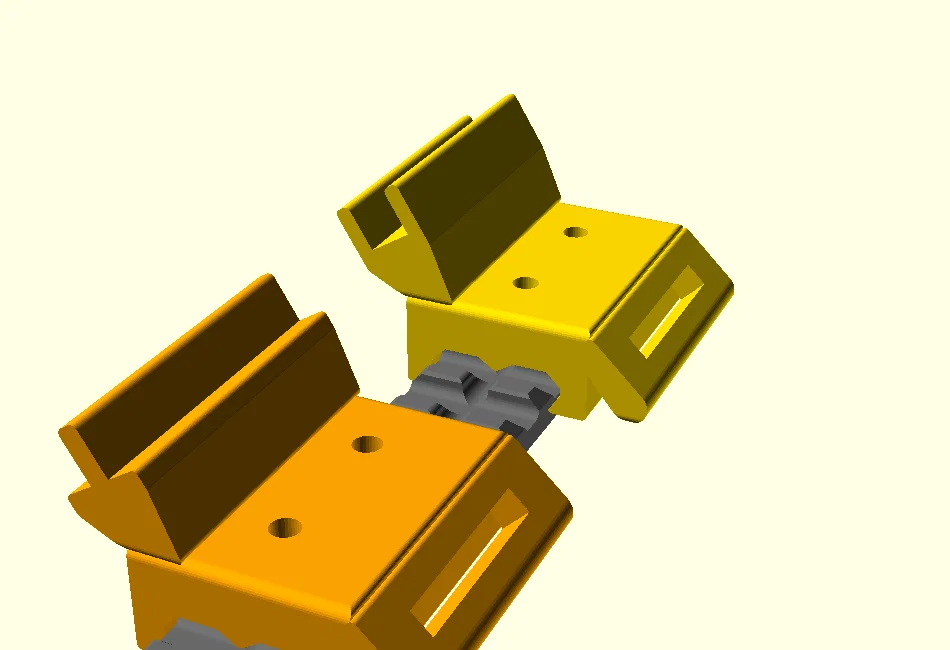

Anh em in 1 bộ gồm TRƯỚC và SAU rồi trượt vào thanh rail trên cùng nhé. Mỗi cái đều là dạng kẹp full-wrap chắc chắn, ôm trọn toàn bộ profile của rail — chứ không phải kiểu kẹp nông (đây chính là lý do mấy loại kẹp rẻ tiền hay bị bung ra khi mình đeo súng) — được khóa chặt bằng hai ốc M3 bắt vào các rãnh recoil.

CANTED TRENCH SIGHTS (NGẮM NGHIÊNG)

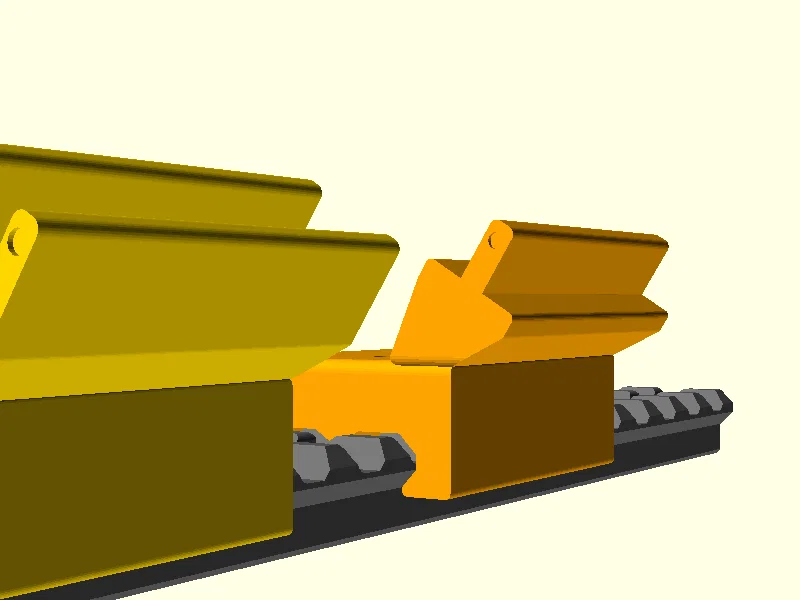

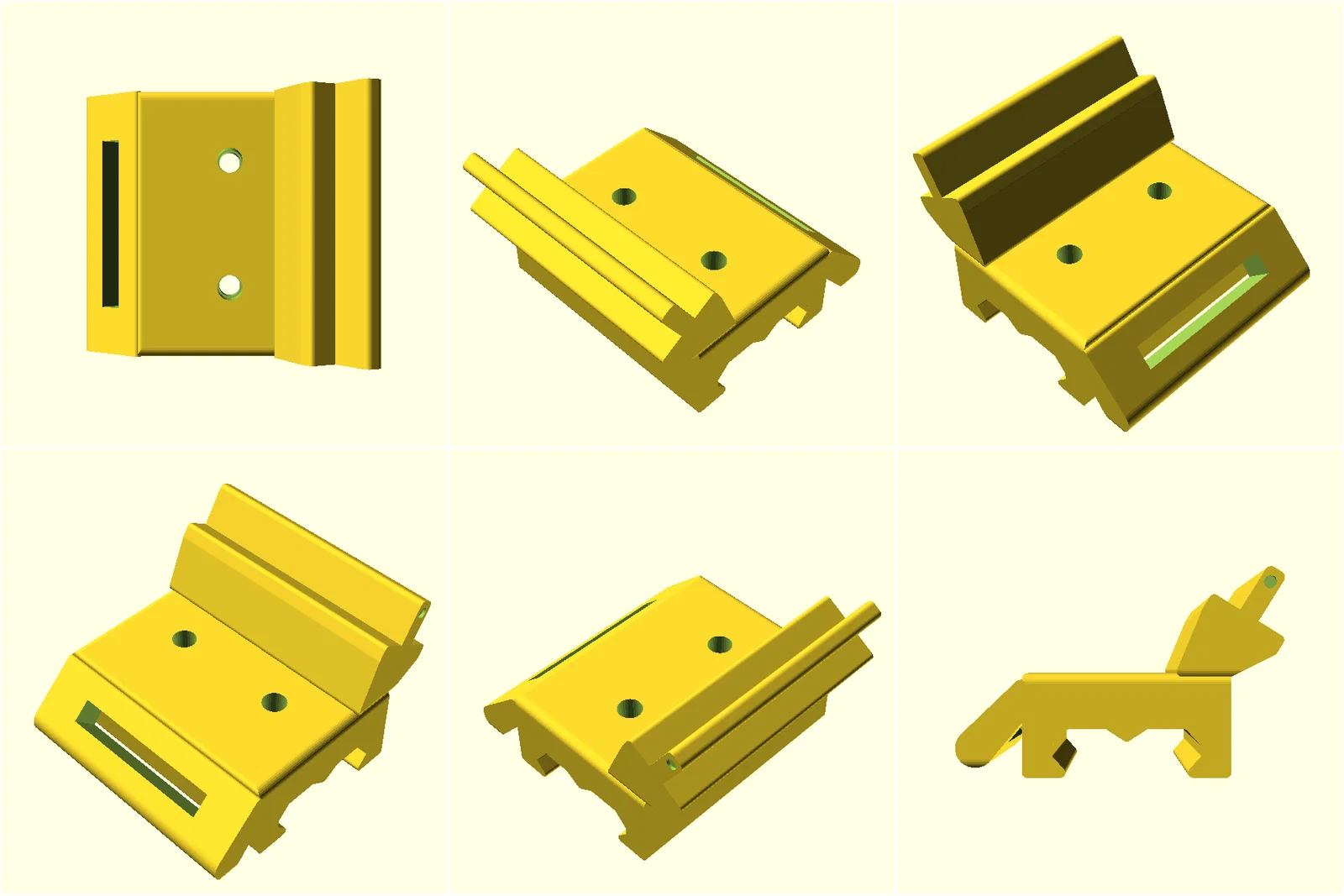

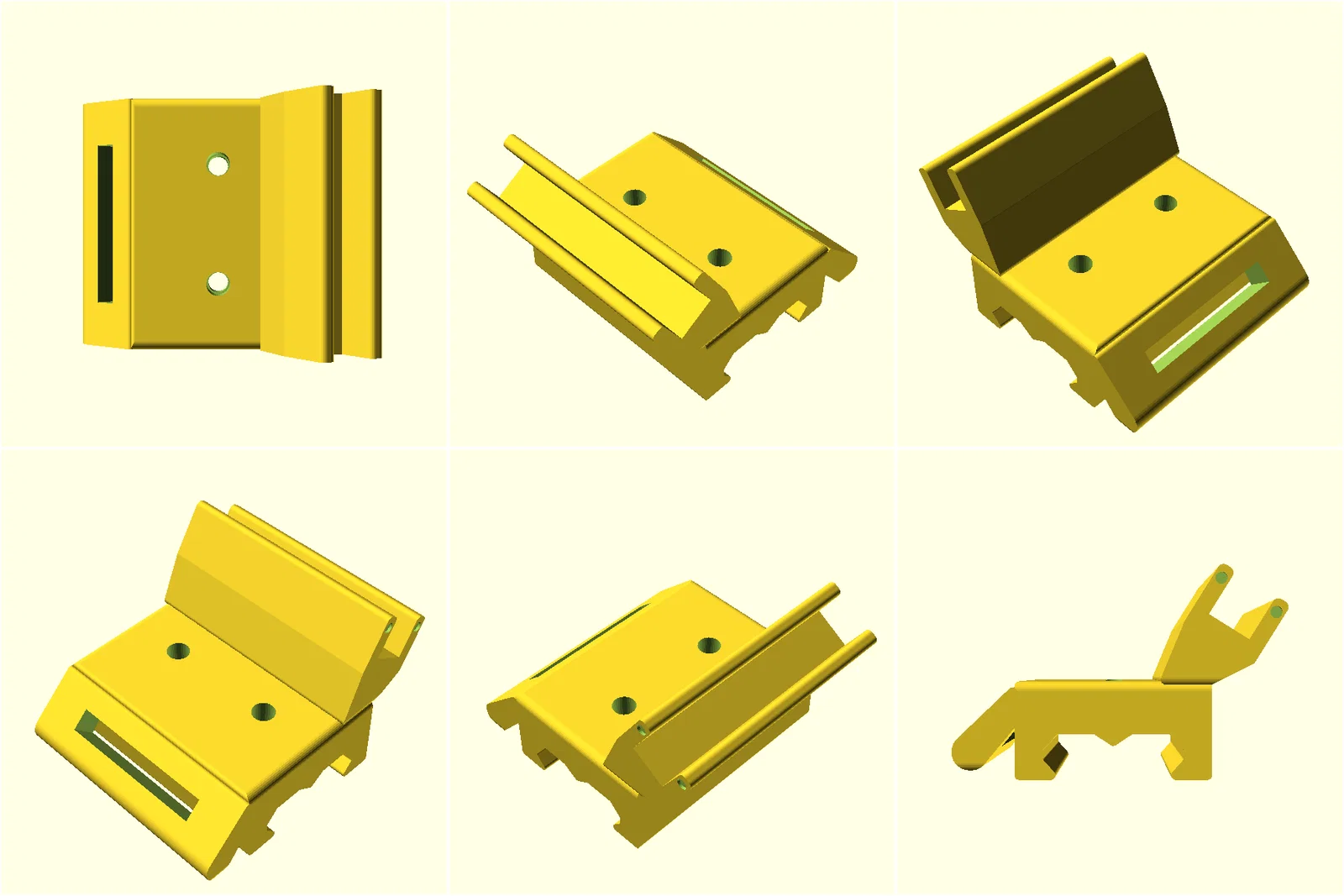

Phần sau có hai thanh tạo thành một rãnh; phần trước có một thanh đơn nằm chính giữa rãnh đó. Cả mặt ngắm được nghiêng khoảng 32°, nên anh em chỉ cần xoay nhẹ blaster là ngắm chuẩn ngay: vừa nhanh, vừa không bị vướng tầm nhìn lúc bình thường.

OFFSET SLING LOOP (MÓC DÂY ĐEO)

Có một khe xỏ dây 25 mm (1") trên mỗi mount, được thiết kế hướng xuống và lệch ra ngoài khỏi tầm ngắm để dây không bao giờ che mất mục tiêu. Lực tải dồn vào thanh rail chứ không dồn vào ốc.

Thiết kế mặc định cho người thuận tay phải (ngắm bên phải). File gốc (.scad) đã được bao gồm — nếu anh em muốn build cho tay trái thì chỉnh HAND="left", hoặc tùy chỉnh góc nghiêng/độ cao tùy ý.

Sản phẩm này thiết kế riêng cho rail của Sillybutts Excalibur hoặc Alchemist (dùng chung profile). Đây là phụ kiện độc lập, không đi kèm blaster nhé.

HƯỚNG DẪN IN

• Chất liệu: PLA, layer 0.2 mm, 5 walls, 25% gyroid infill.
• KHÔNG cần support. In đúng chiều như file gốc (để đứng trên chân kẹp). Mọi thứ đều được thiết kế để không cần support. Tốn khoảng 20–30 g nhựa / 60–90 phút mỗi unit.

PHỤ KIỆN CẦN THIẾT (cho mỗi mount):

• 2 ốc M3x12 mm socket-head.
• 2 ốc tán nhiệt M3 (brass heat-set inserts).
• Khoảng 25 mm / 1" dây đeo.

LẮP ĐẶT:

1. Ép ốc tán nhiệt vào 2 lỗ trên mặt đế.
2. Trượt mount vào rail từ đầu hở.
3. Siết 2 ốc khóa đến khi đầu ốc ăn vào rãnh để cố định chắc chắn.
4. Xỏ dây đeo qua khe.

LƯU Ý: Hãy in file coupon.stl trước! Nó gồm 3 đoạn kẹp A/B/C với độ hở (clearance) khác nhau. Thử xem cái nào vừa khít nhất trên rail thì hãy in bản full nhé.

FILES:

• front.stl + rear.stl (hai mount).
• coupon.stl (test độ khít).
• pic_sight_sling.scad (file gốc để tùy chỉnh).
