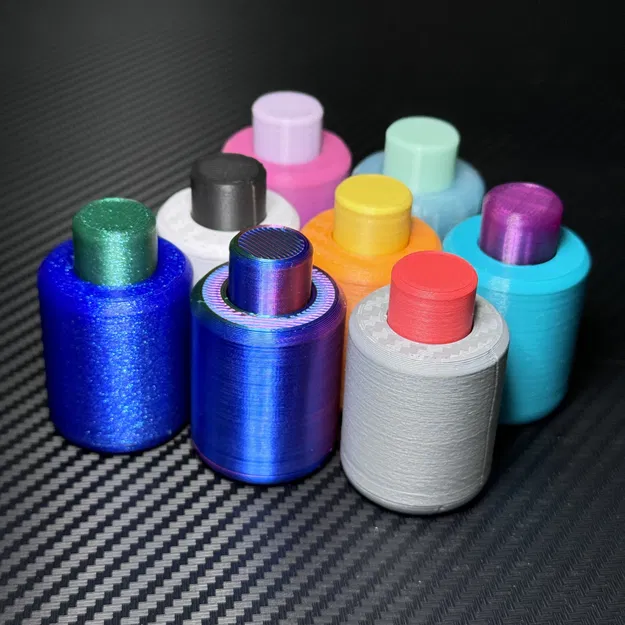

Nút Fidget Clicky Hai Trạng Thái (Clicky Two-State Fidget Button)

Chào mọi người,

Hôm nay mình có thêm một mẫu thiên về cơ khí. Mình đang muốn quay lại mảng mechanical của 3D Printing, bớt đi mấy thiết kế kiểu tự do hơn.

Đây là một bản remix từ file do 3D Printy (rất nổi tiếng) thiết kế. File gốc nhìn thì rất hấp dẫn, nhưng mình thấy khi in ở layer height 0.2mm thì nó không ổn định lắm và hay bị kẹt. Nên mình quyết định làm lại từ đầu và thử cải thiện thiết kế.

Lắp ráp khá đơn giản. Lắp nút (button) vào phần vỏ trên (top housing), rồi tiếp theo là idler. Bỏ một lò xo bút bi loại thường (dài khoảng 20mm; dài hơn cũng được nhưng ngắn hơn có thể gây lỗi) vào phần đáy của idler, rồi vặn phần đáy (bottom) vào. Click click!

Mình thấy lúc đầu nó sẽ hơi sượng và có thể bị kẹt, nhưng khi các bề mặt tiếp xúc mòn nhẹ và trơn hơn thì chạy ngon liền!

Thường mình sẽ bôi chút mỡ (grease) vào giữa các răng ở phần đáy của button và idler, rồi xoay chúng với lực nhẹ trước khi lắp. Làm vậy khoảng 30 giây sẽ vừa mài nhẹ vừa bôi trơn răng, giúp hoạt động mượt hơn nhiều.

In ở 0.2mm là đẹp rồi, nhưng nếu bạn muốn giảm tiếng do vân layer cọ vào nhau thì có thể in 0.1mm, hoặc thậm chí in resin để ra bề mặt mượt “buttery smooth”.

** Mình vẫn tôn trọng license gốc của file dù bản này được thiết kế lại từ đầu. Nghĩa là bạn có thể dùng file để in sản phẩm đem bán mà không cần trả phí cho mình. Tuy nhiên, điều đó không có nghĩa là bạn được re-upload file và nhận công thiết kế. Cảm ơn.
