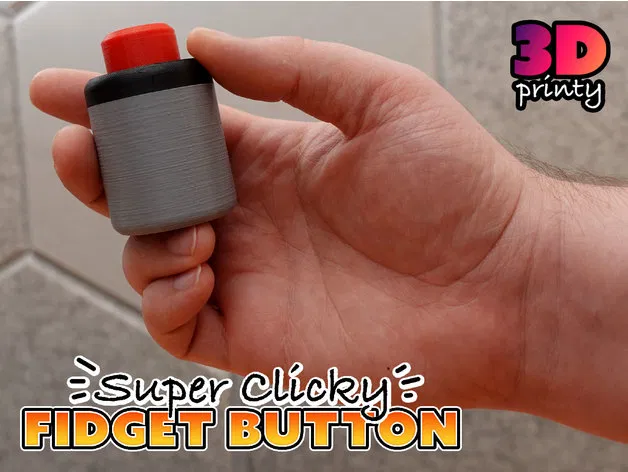

Super Clicky Fidget Button – Nút bấm click 2 trạng thái

Đây là một nút bấm click 2 trạng thái với cơ chế bên trong tương tự như bút bi bấm.

Bạn có thể dùng có hoặc không dùng một con bolt M3 dài để truyền chuyển động click sang một chuyển động tuyến tính hoặc xoay thứ cấp. Dùng phần vỏ có lỗ để nhìn thấy cam thò ra/thụt vào mỗi lần bấm.

https://youtu.be/bJq6pNM4eR8

Phần cứng (Hardware)

Bắt buộc

Một cái lò xo dài khoảng 15mm và đường kính 5mm. Thiết kế vẫn dùng được lò xo lớn hơn hoặc nhỏ hơn, nhưng kích thước này là hợp nhất theo trải nghiệm của mình.

Lò xo lấy từ một cây bút bấm thông thường thường sẽ dài hơn mức cần thiết một chút, nhưng vẫn dùng được. Nếu cảm giác cơ chế click bị cứng quá, hãy cắt ngắn lò xo bằng kềm cắt dây.

Mình cũng thử làm lò xo từ sợi PLA làm mềm trong nước nóng và có chút kết quả. Cách này có thể ổn nếu bạn chịu khó thử các kích thước cuộn khác nhau, nhưng lò xo kim loại vẫn là lựa chọn tốt nhất.

Tùy chọn

Một con bolt M3 dài để truyền động tác click ra ngoài thiết bị cho một mục đích phụ nào đó — hoặc đơn giản là để minh hoạ sự thay đổi khoảng cách do cú click tạo ra.

In 3D (Printing)

Tất cả chi tiết có thể in mà không cần supports.

Phần cam có một cầu (bridge) mỏng 1 layer che ngang lỗ bolt. Nếu bạn định dùng bolt, hãy dùng chính con bolt chọc thủng lớp bridge đó.

Để có tiếng/cảm giác click ngon hơn

Mình thấy nút bấm click sẽ ngon hơn sau một thời gian sử dụng.

Một số bạn có thêm sáp hoặc Vaseline vào các phần trượt.

Nếu nút vẫn bị kẹt, thử in phần cap và button ở layer height 0.16mm, còn cam ở 0.2mm. Cách này đảm bảo các bề mặt trượt có “bậc” hơi lệch nhau, giảm khả năng bị vướng.

Tôi có thể bán bản in của mẫu này không?

Có! Dự án này được chia sẻ theo giấy phép Creative Commons - Attribution.

Giấy phép này cho phép bán bản sao, nhưng bạn phải ghi công (attribution) đúng cách, như mô tả trong chính giấy phép.

Lưu ý là các dự án khác được liên kết ở đây (remix hoặc dự án liên quan) có thể dùng giấy phép khác. Vui lòng tôn trọng các giấy phép đó.
