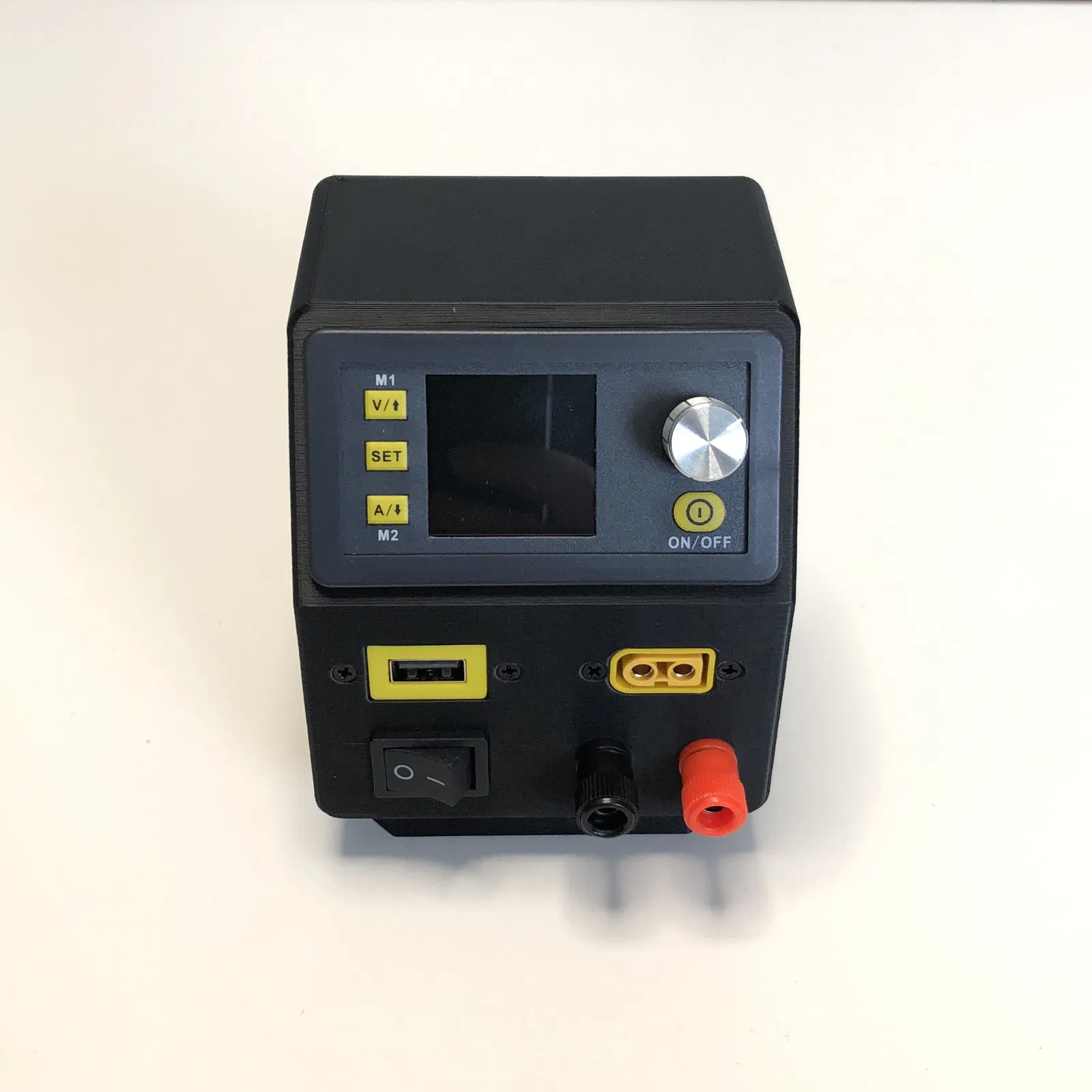

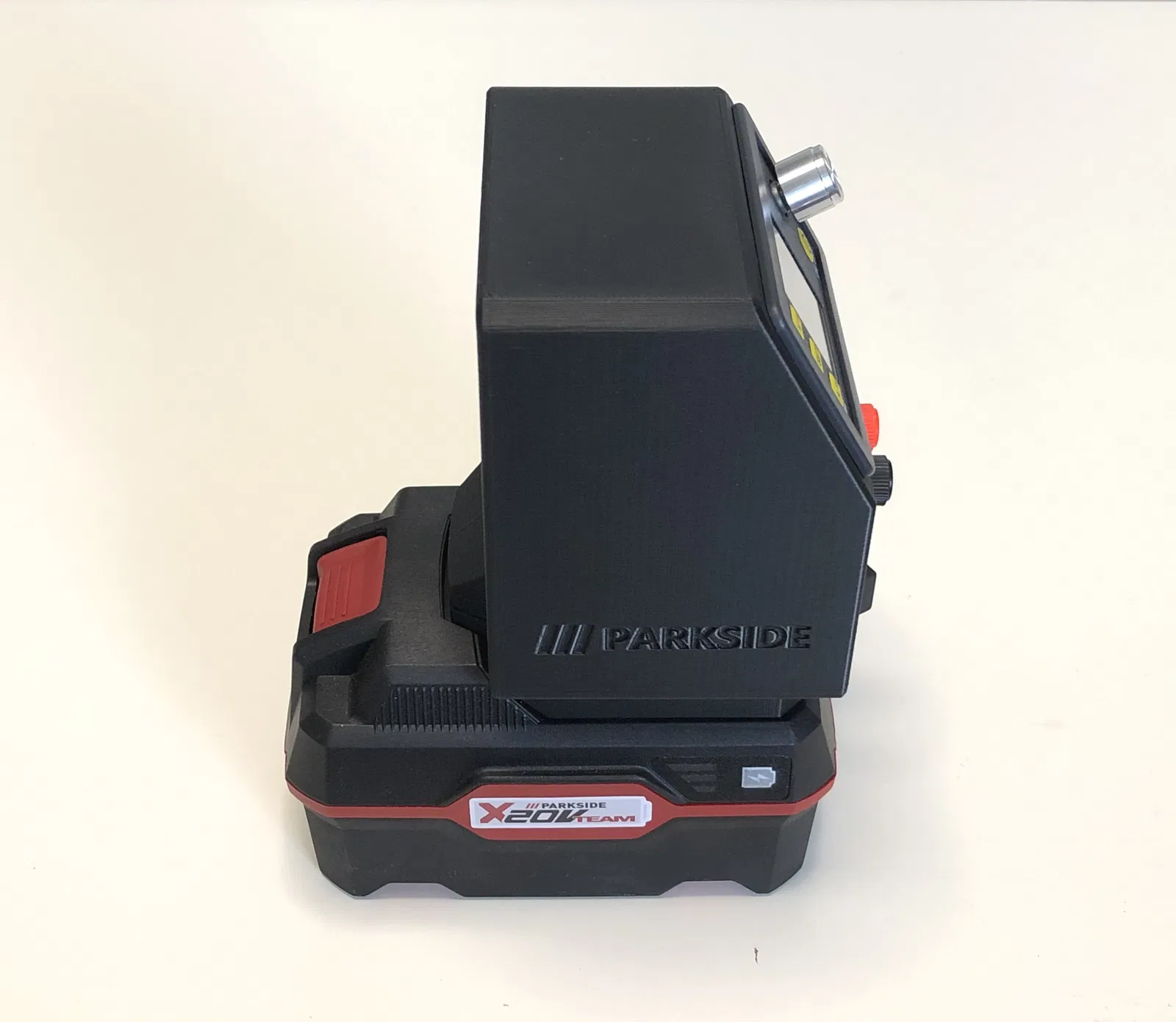

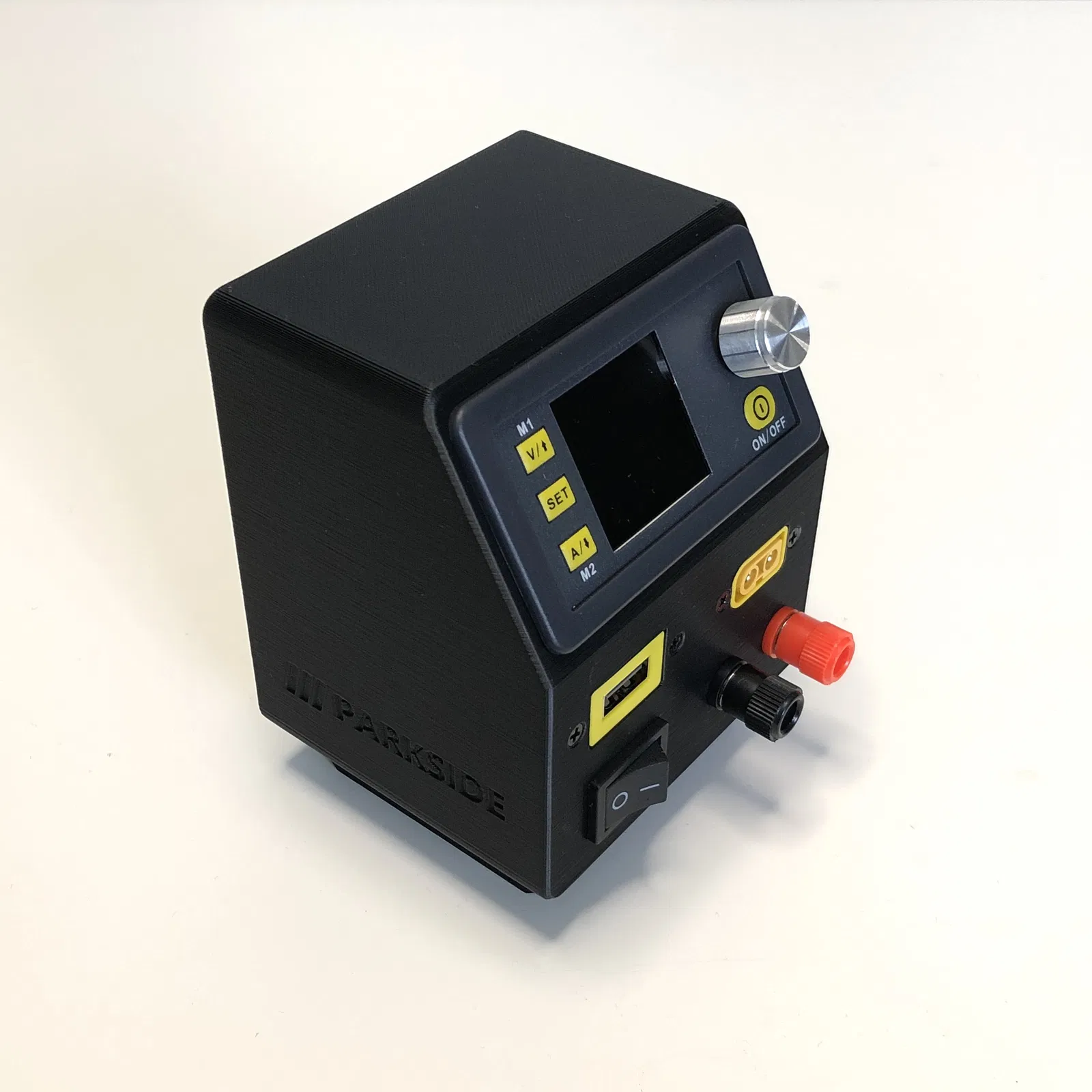

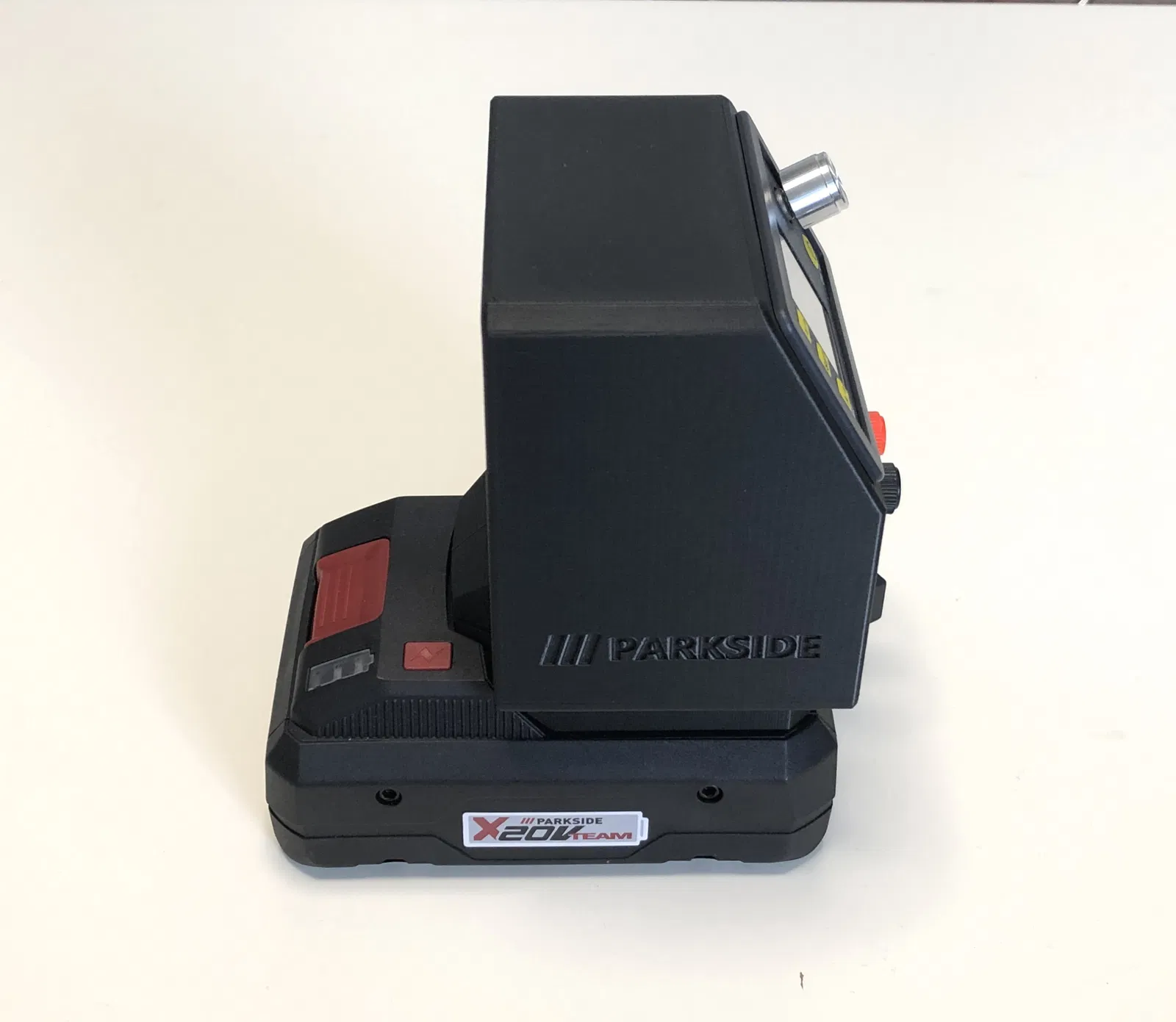

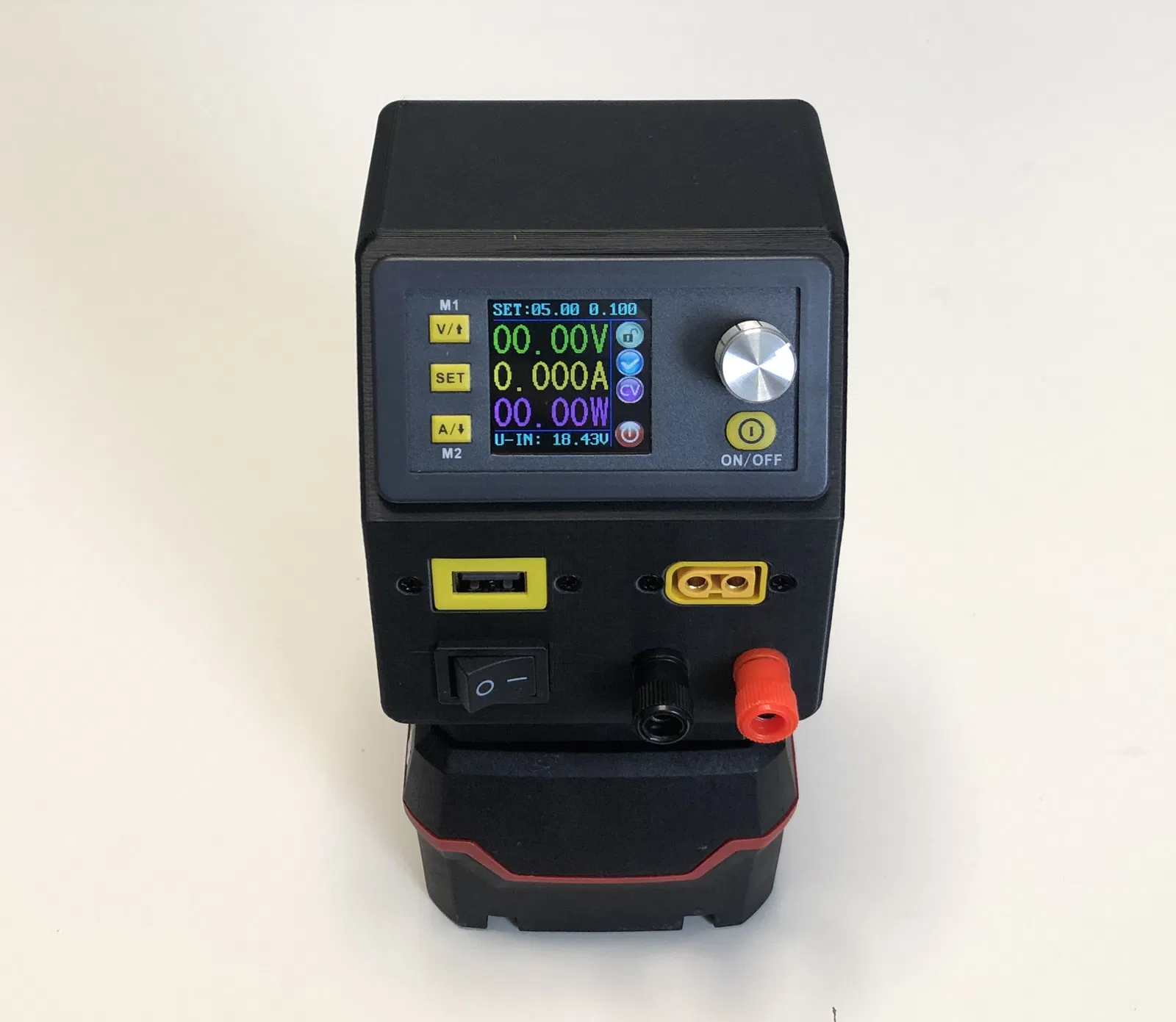

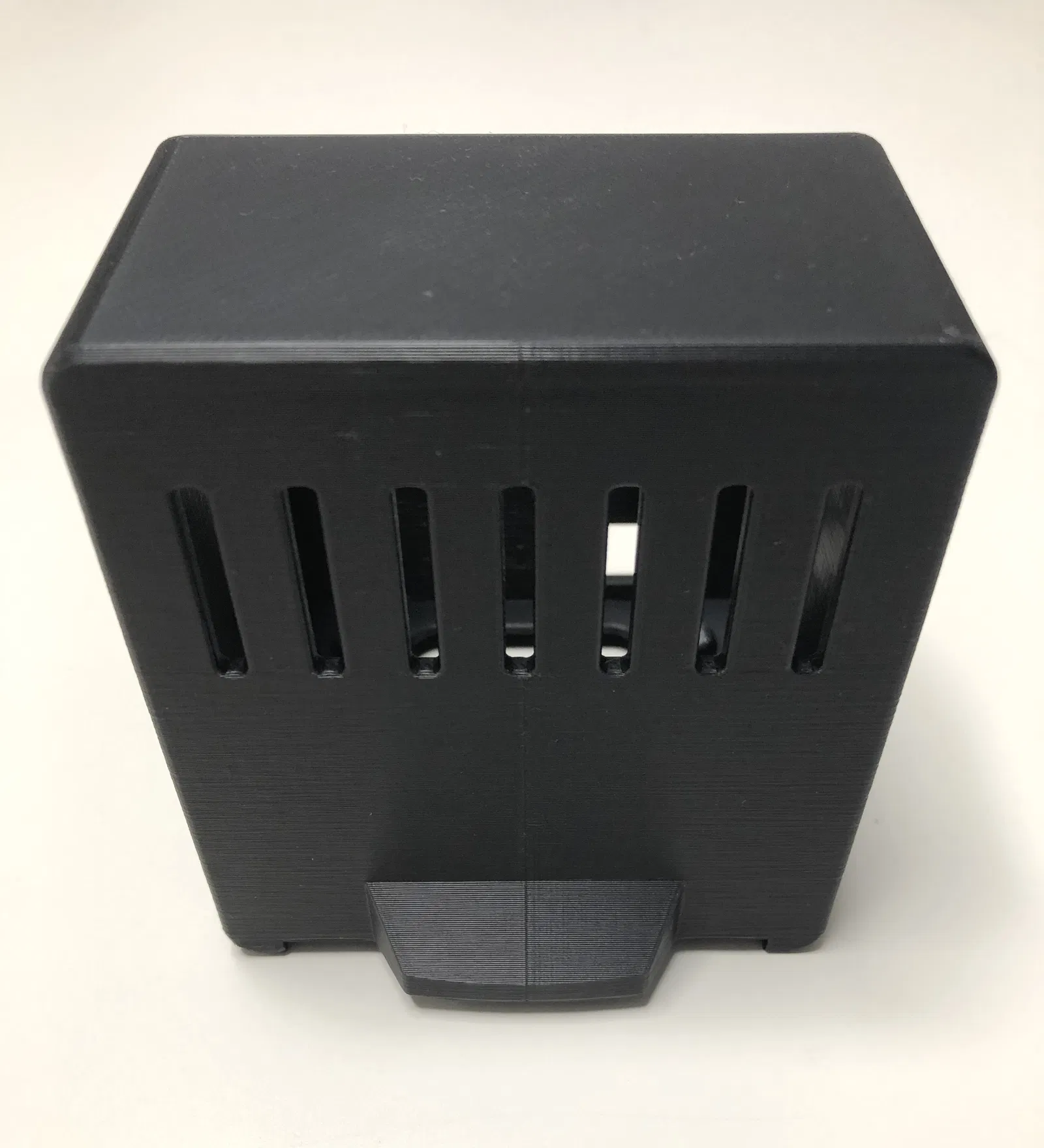

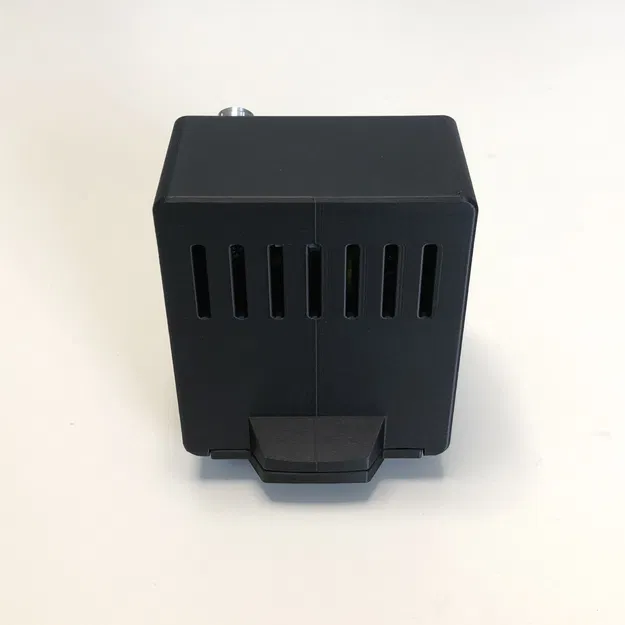

Đây là mẫu cho bộ nguồn di động (portable power supply) có ngõ ra USB 5V, tương thích với pin Parkside X20V Team. Mẫu này dùng module nguồn, ví dụ DPS3005; ngoài ra cũng có vài module rẻ hơn cùng kích thước nên vẫn dùng được.

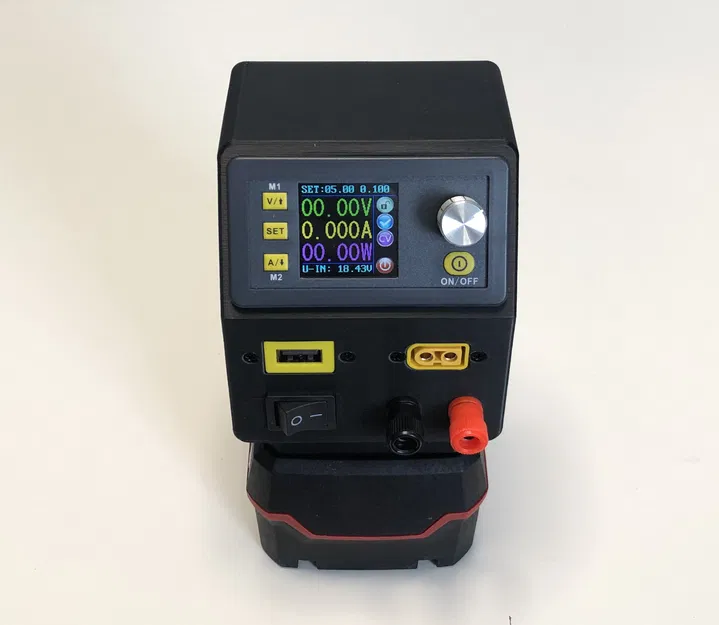

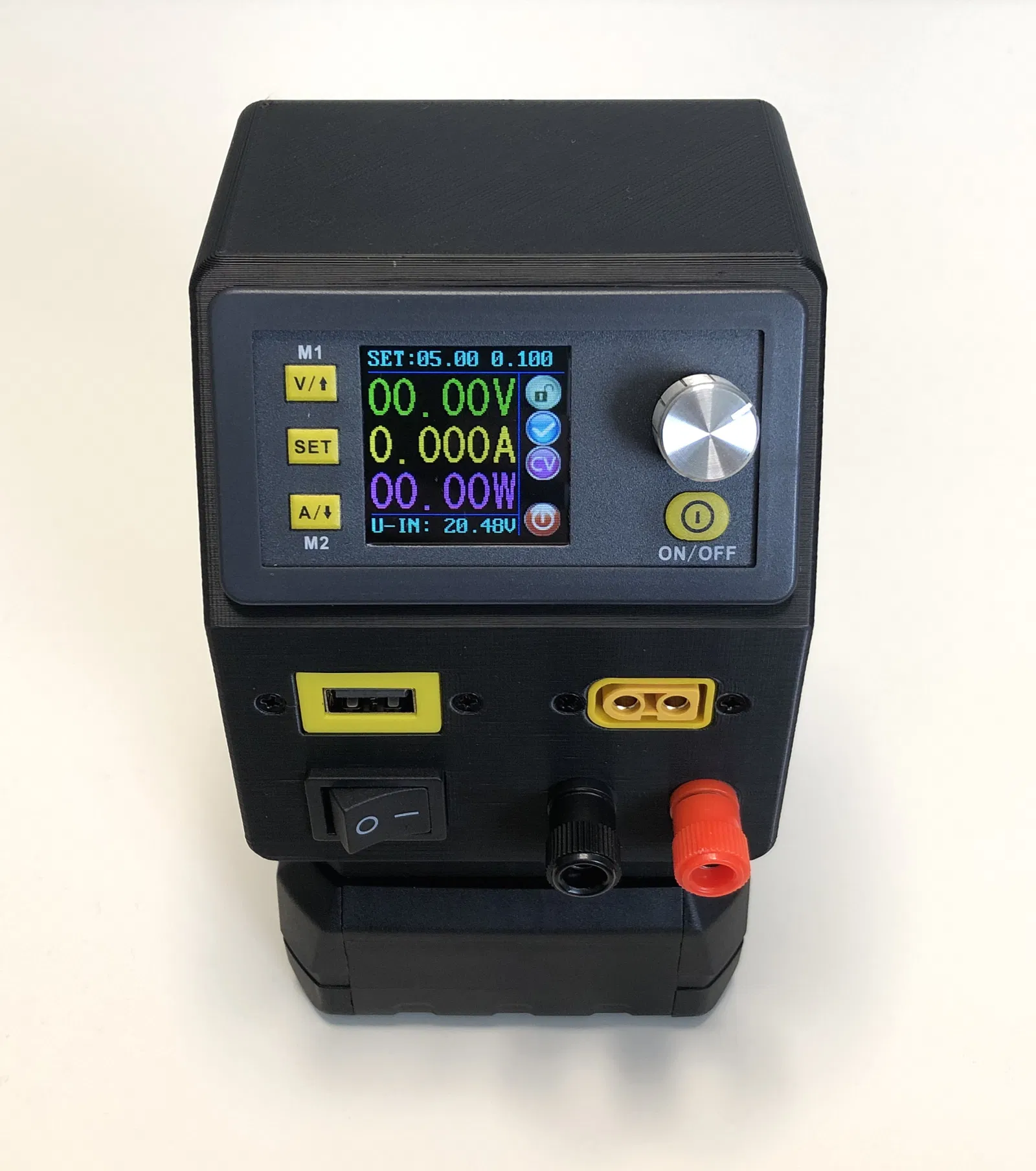

Lưu ý pin X20V không có bảo vệ dưới áp (under voltage protection). Màn hình DPS3005 có hiển thị điện áp đầu vào, nên bạn cần theo dõi giá trị này.

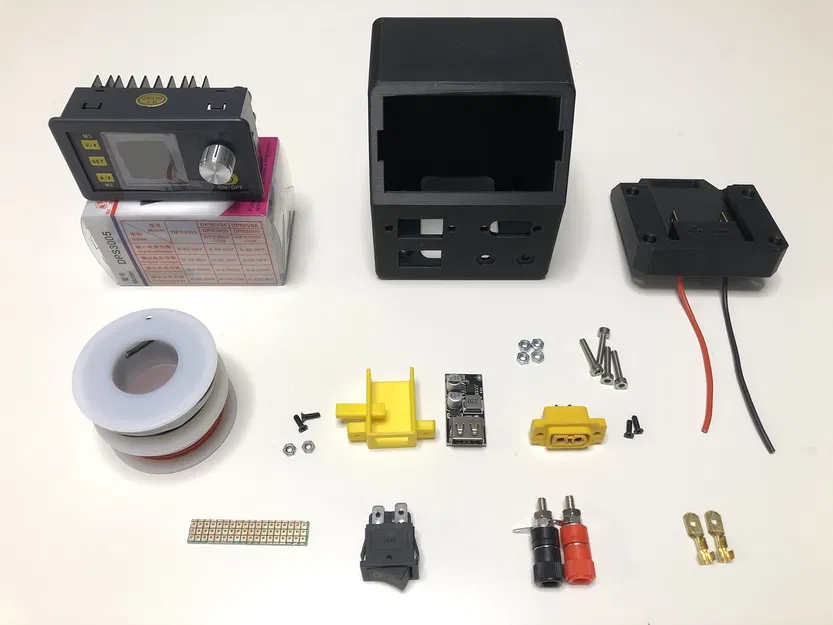

Bill of material:

  • Module nguồn, ví dụ DPS3005

  • USB charging module

  • Công tắc bập bênh On/Off (rocker switch) 21x15mm, mình dùng loại này.

  • Cặp jack chuối (banana socket) 4mm đỏ/đen, mình dùng loại này.

  • Đầu nối XT60 cái (female) gắn panel (panel mount), mình dùng loại này.

  • 2x đầu cos Faston đực 6.3x0.8mm

  • Dây silicon AWG18

  • 4x vít M3x15

  • 4x ê-cu M3

  • 4x vít M2.5x8

  • 2x ê-cu M2.5

Assembly:

  • In đủ 4 chi tiết.

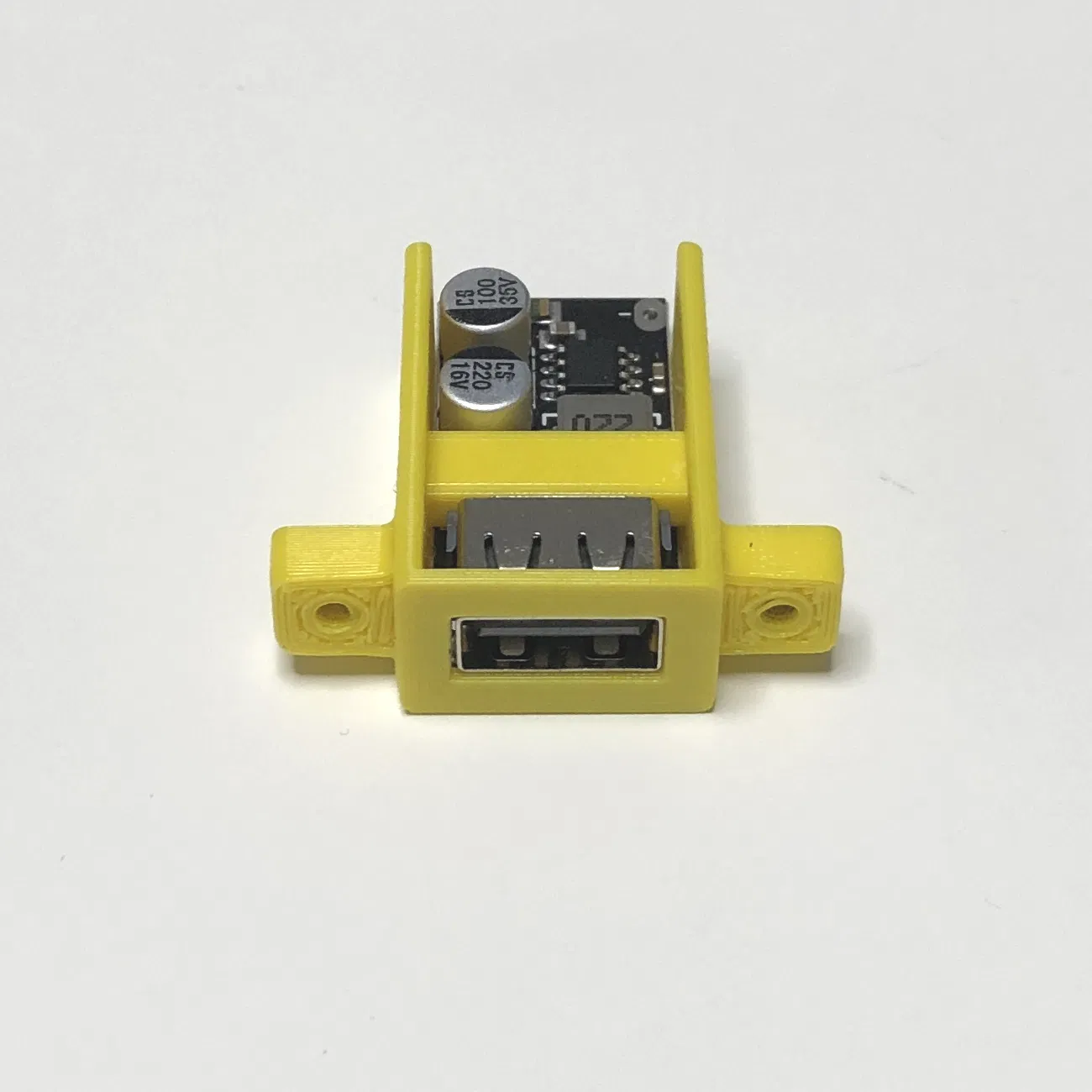

  • Đặt USB module vào ngàm giữ (holder) và cố định bằng cái “key” in sẵn.

  • Hàn 2 đầu Faston vào dây dài khoảng 16cm rồi luồn chúng qua cụm connector pin (battery connector block).

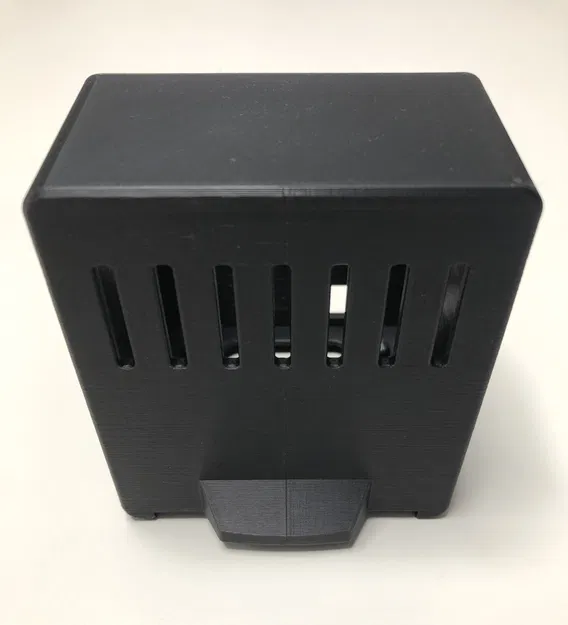

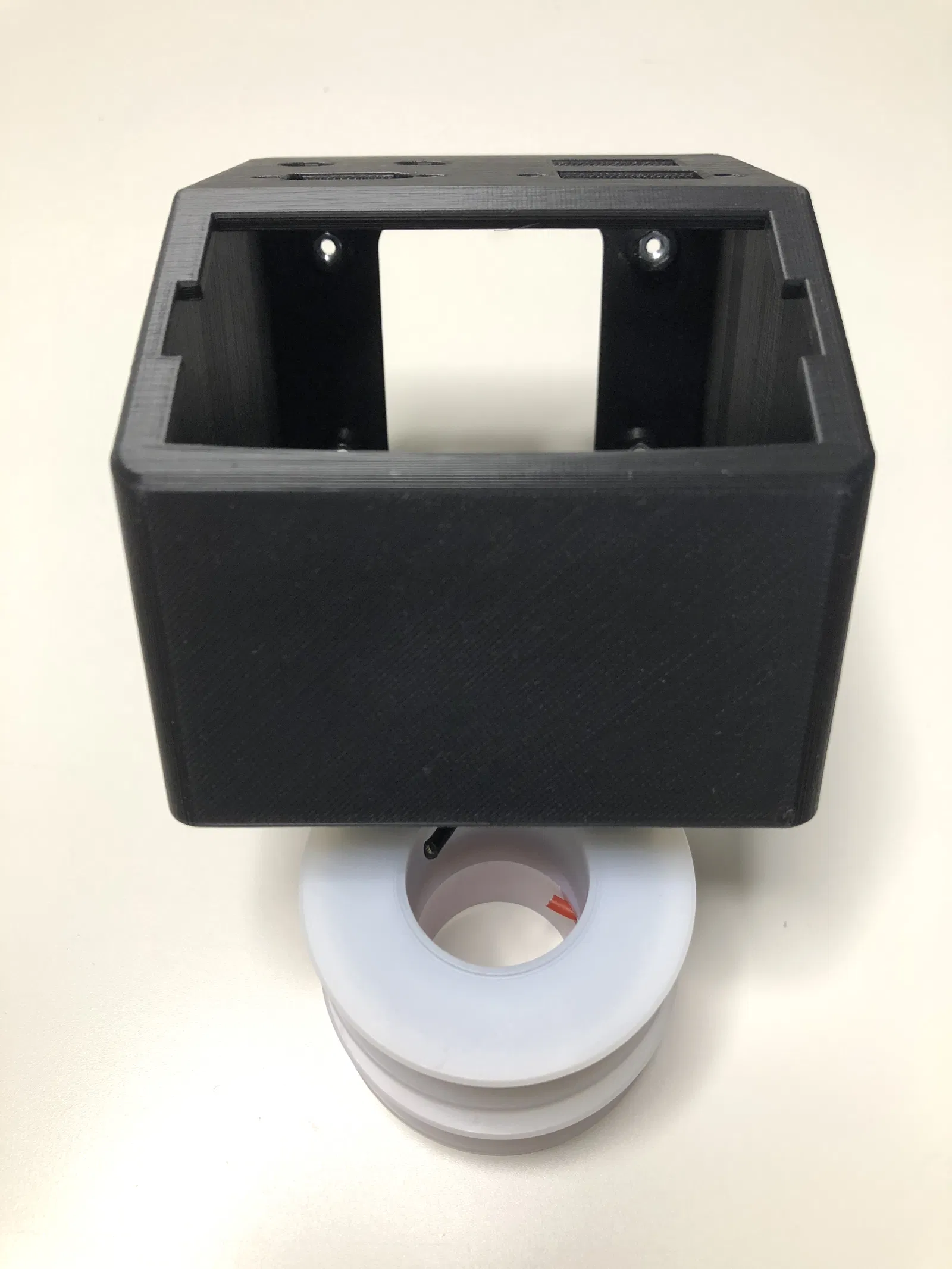

  • Ép 4 ê-cu M3 vào thân hộp (box body).

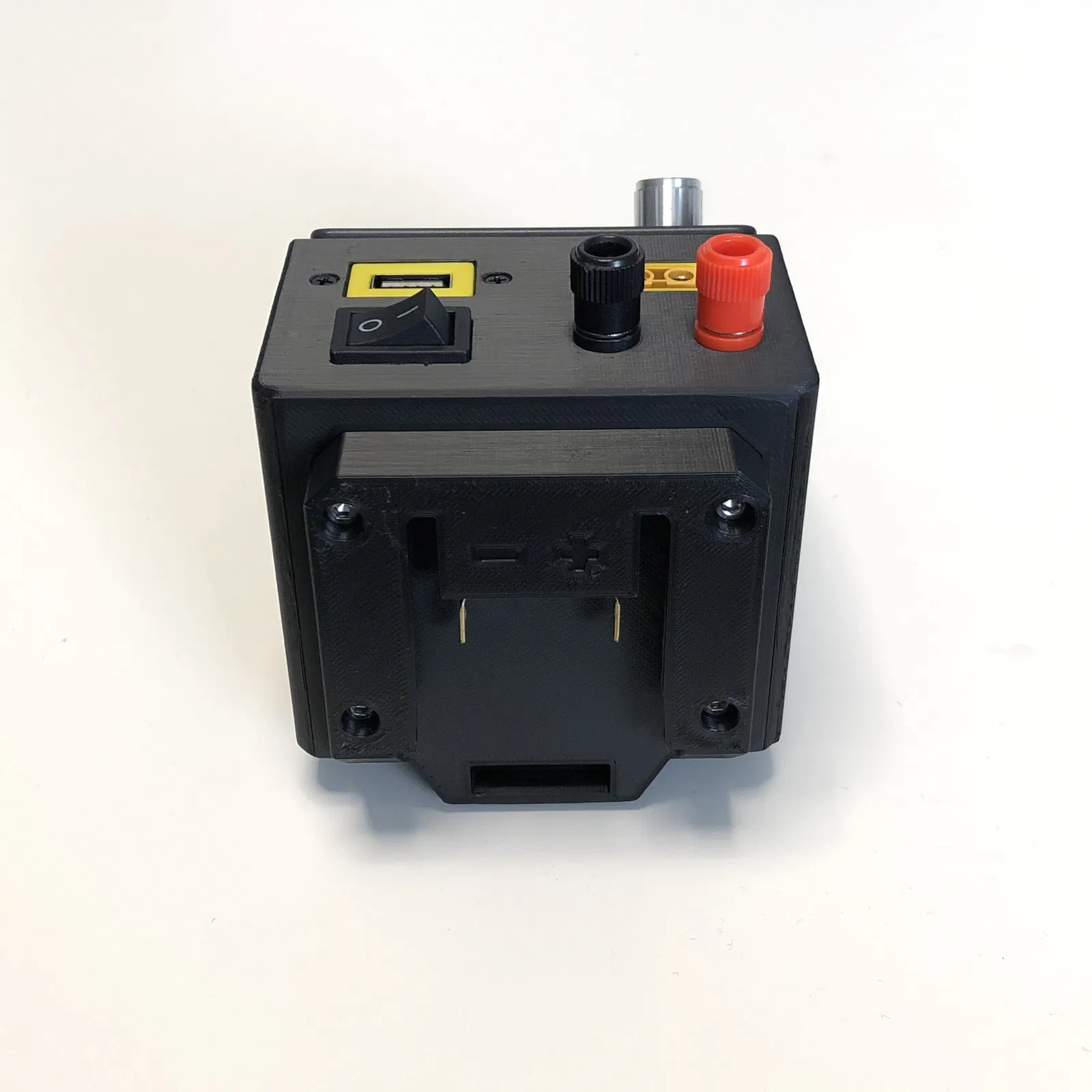

  • Bắt vít để ghép battery connector block với thân chính bằng 4 vít M3x15.

  • Bắt jack chuối vào hộp.

  • Nối jack chuối với đầu XT60, rồi từ XT60 nối vào connector của module nguồn.

  • DPS3005 có connector tháo rời. Chú ý đúng ngõ in/out và đúng cực tính.

  • Nối cực dương (positive) từ pin qua công tắc, rồi từ công tắc cấp sang USB charging module và sang connector của module nguồn.

  • Nối cực âm (negative) từ pin trực tiếp vào USB charging module và vào connector của module nguồn.

  • Ấn công tắc vào vị trí trên hộp.

  • Bắt cụm vỏ USB module (in case) vào hộp.

  • Gắn connector vào module rồi ấn module vào trong hộp.

Electronics:

Đây là sơ đồ mạch phần điện:

Chúc bạn làm vui vẻ.

Bạn cũng có thể xem thêm mẫu khác của mình: Power Supply dựa trên SK90C hoặc SK150C.

Updates:

Có vẻ USB module bạn mua ở thời điểm hiện tại to hơn loại mình dùng trước đây. Trường hợp này, dùng các mẫu USB_Charger_Holder_Body_New và USB_Charger_Key_New.
