Hộp Nguồn Di Động cho SK90C và SK150C

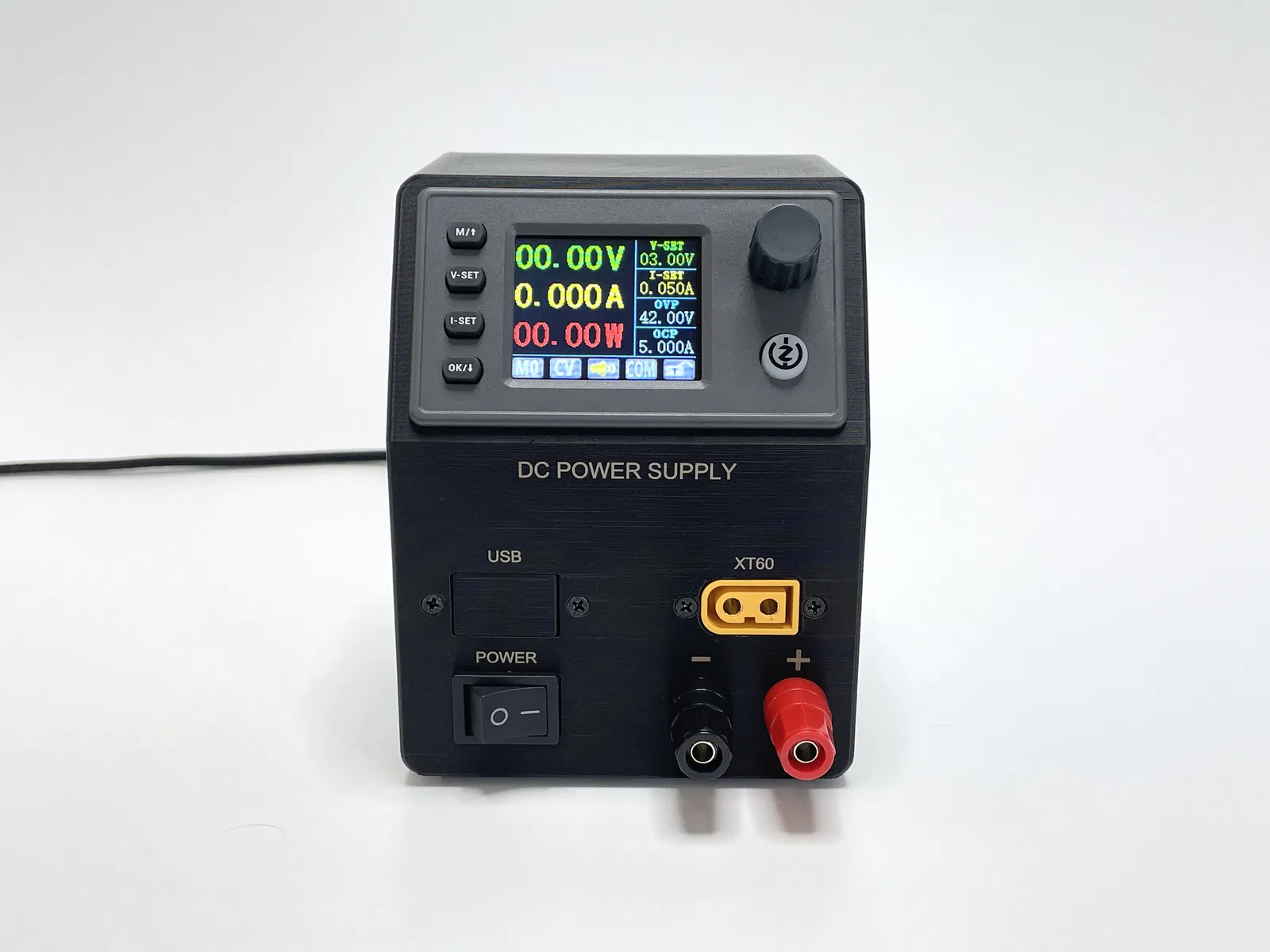

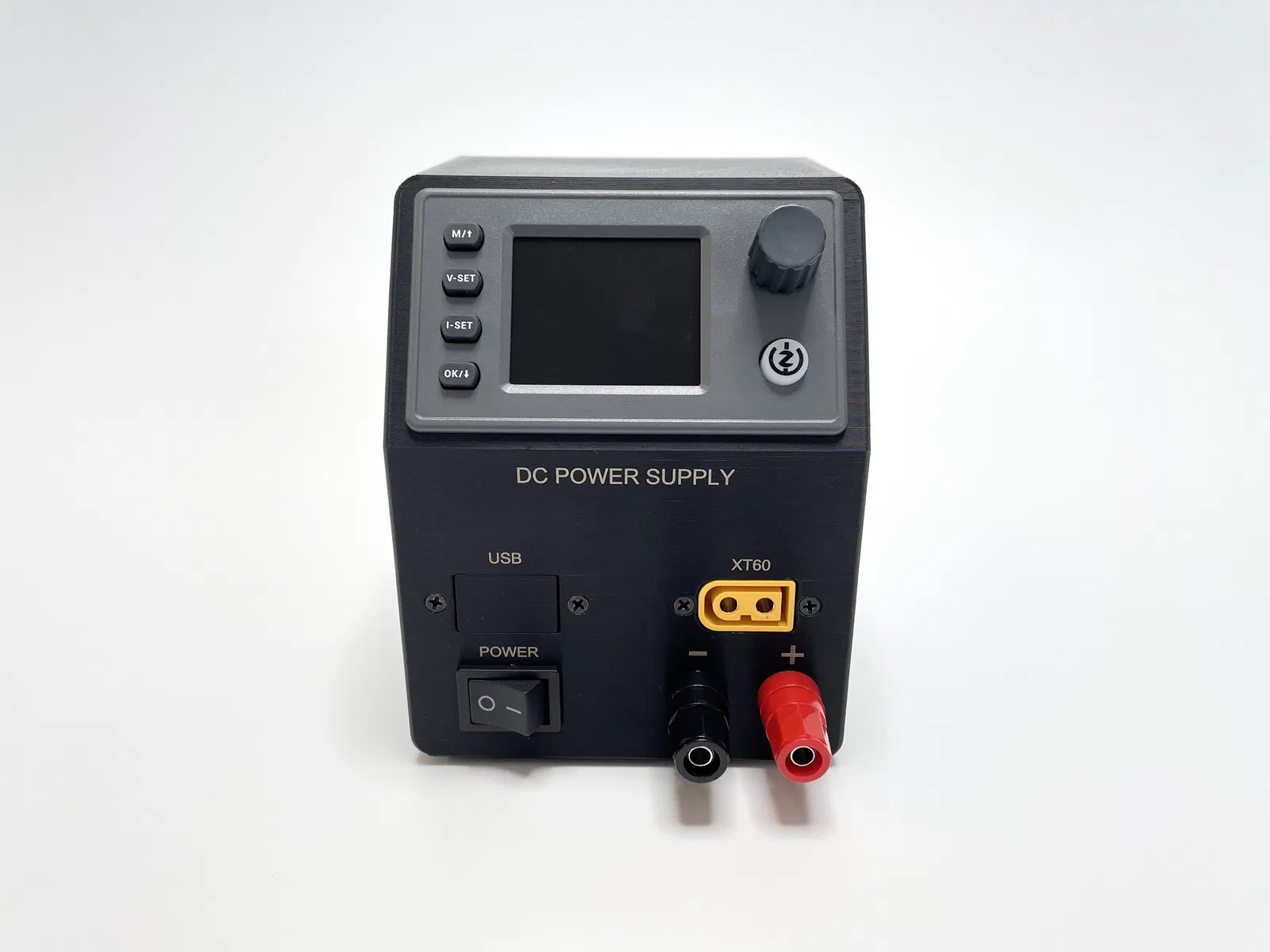

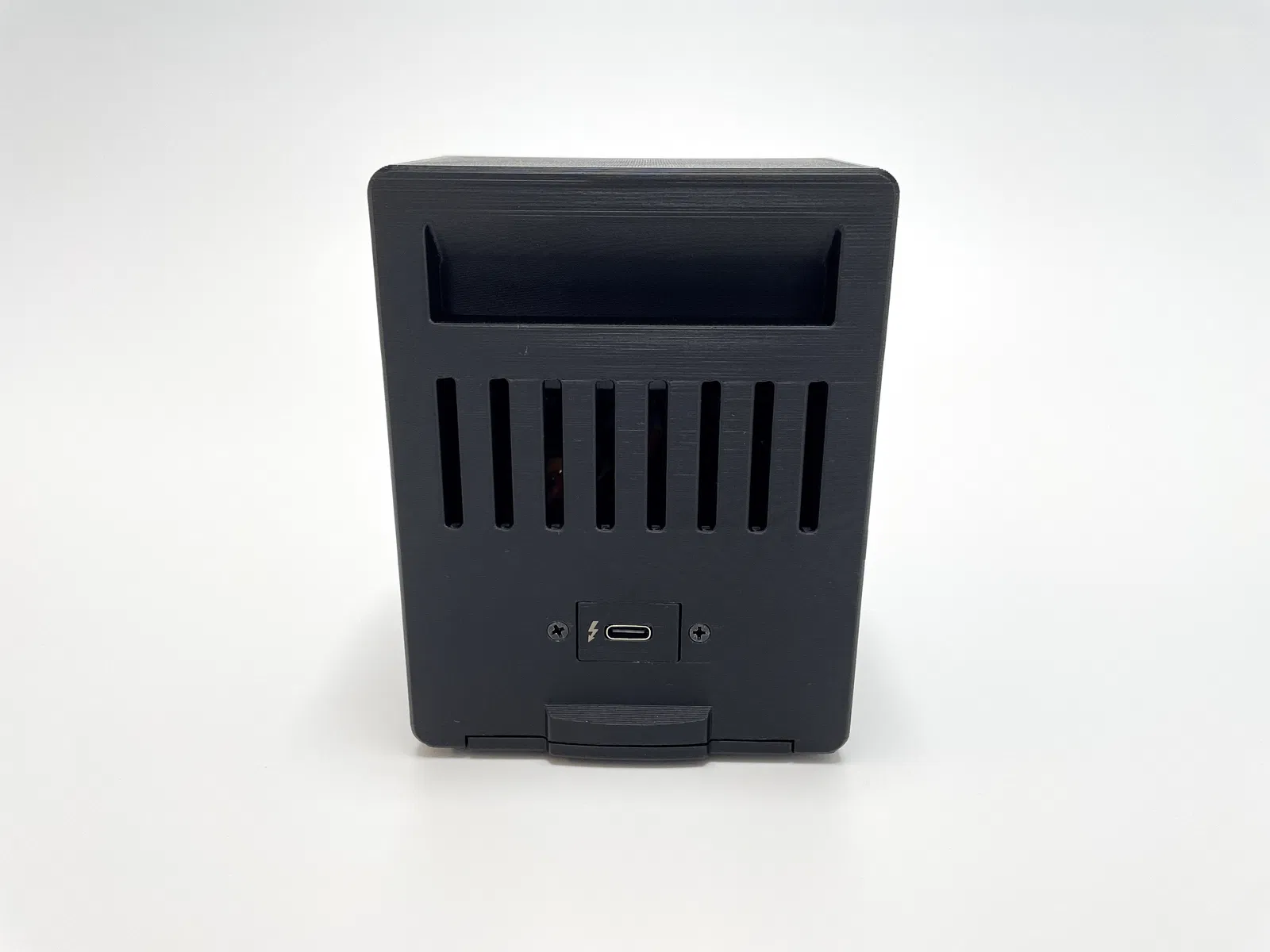

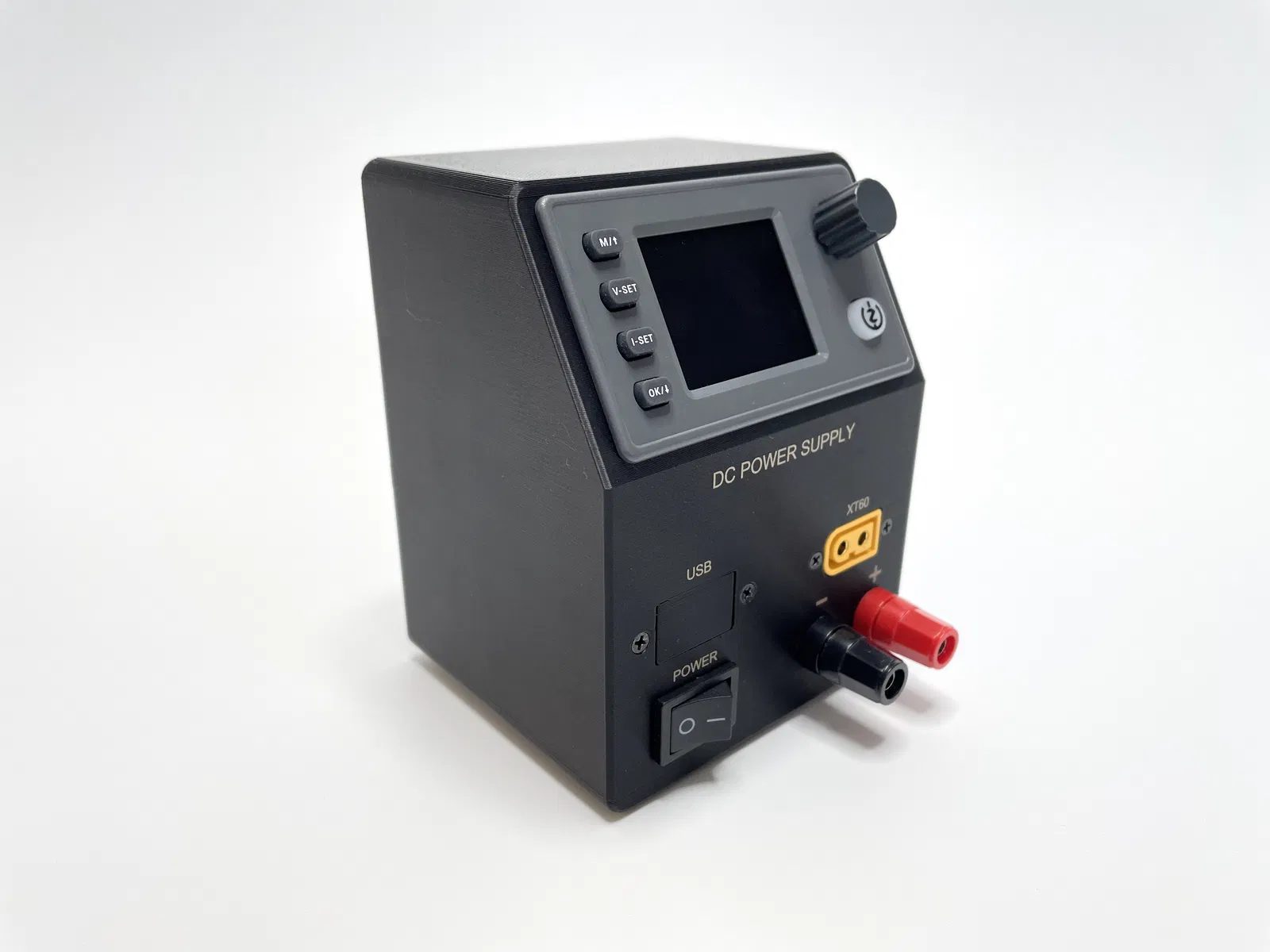

Đây là một mẫu hộp cho bộ nguồn di động, dùng module SK150C hoặc SK90C. Ngõ ra có thể nối ra cọc chuối (banana connectors) và một đầu XT60. Ngoài ra còn có chỗ để lắp module USB 5V output. Ngõ vào có thể lấy từ adapter USB có Power Delivery, hoặc nối trực tiếp với pin Parkside X20V Team. Có kèm các nắp bịt (blank covers) phòng khi bạn không cần cổng sạc USB, module USB PD trigger hoặc đầu XT60.

Lưu ý: pin X20V không có bảo vệ undervoltage. Màn hình SK150C/SK90C có hiển thị điện áp đầu vào, nên bạn cần theo dõi giá trị này kỹ.

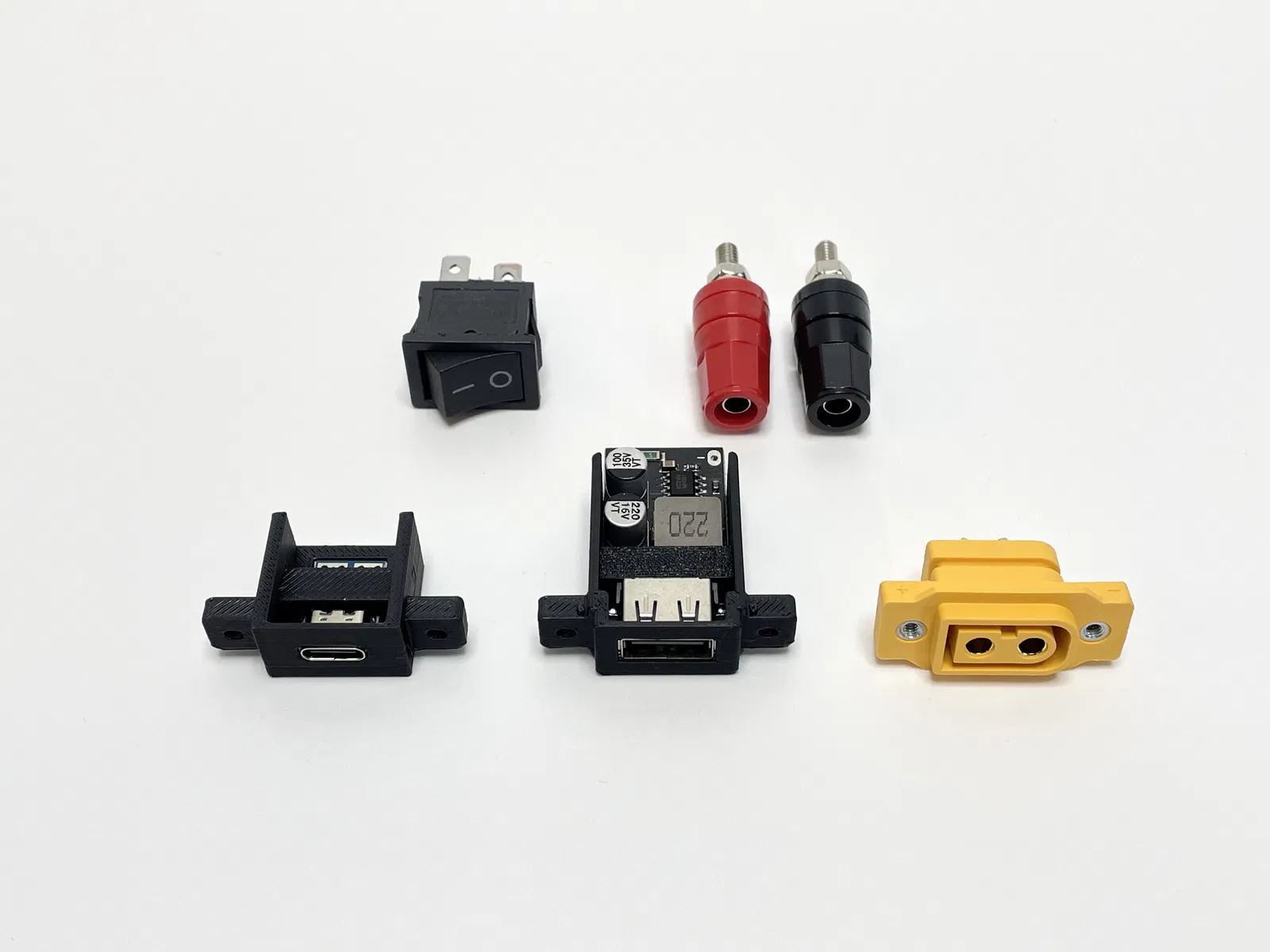

Bill of material:

• Power supply module SK150C, SK90C

• USB PD Trigger Module 20V

• USB Charging Module

• Công tắc rocker On/Off 21x15mm, mình dùng cái này hoặc bạn có thể dùng loại On/Off/On như cái này nếu muốn dùng cả pin Parkside X20V Team lẫn USB Power Delivery và chuyển qua lại giữa 2 nguồn.

• Ổ cắm chuối 4mm màu đỏ và đen (4mm banana socket). Lỗ trên vỏ được thiết kế theo loại này.

• Đầu XT60 cái (female) loại bắt panel mount, mình dùng loại này.

• 2x đầu Faston đực 6.3x0.8mm (cho đầu nối pin Parkside)

• Dây silicon AWG18

• 4x vít M3x10 mm đầu chìm (countersunk) hoặc vít M3x15 (cho cụm đầu nối pin Parkside)

• 4x đai ốc M3

• 6x vít M2.5x8 mm (2 cho XT60, 2 cho USB charging module, 2 cho USB-PD module)

• 4x đai ốc M2.5 (2 cho USB charging module, 2 cho USB-PD module)

• 4x chân đế cao su đường kính 10mm

Hướng dẫn lắp ráp:

1. In tất cả chi tiết.

2. Bịt các lỗ không dùng bằng blank covers và cố định bằng hai vít M2.5×8.

3. Tùy chọn – ngõ ra USB 5V:
   Lắp USB charging module vào ngàm giữ và khóa lại bằng chốt (key) đã in.

4. Tùy chọn – pin Parkside:
   Hàn 2 đầu Faston vào dây dài 20 cm và luồn dây qua khối đầu nối pin (battery connector block).

5. Ép 4 đai ốc M3 vào phần đáy của thân chính.

6. Bắt các cọc chuối vào vỏ. Ở bước này chỉ dùng 1 đai ốc cho mỗi cọc.

7. Tùy chọn – USB PD:
   Hàn dây dài khoảng 10 cm vào ngõ ra của USB PD trigger module: cực dương (dây đỏ) và ground (dây đen).

8. Tùy chọn – USB PD:
   Đặt USB PD trigger module vào ngàm giữ và cố định bằng chốt (key) đã in.

9. Tùy chọn – USB PD:
   Gắn cụm ngàm USB PD trigger lên thân chính và siết bằng 2 vít M2.5 kèm đai ốc.

10. Hàn một dây đỏ dài 10 cm vào một chân của công tắc rocker.

11. Hàn dây dương từ USB PD module hoặc từ pin Parkside vào chân còn lại của công tắc rocker.

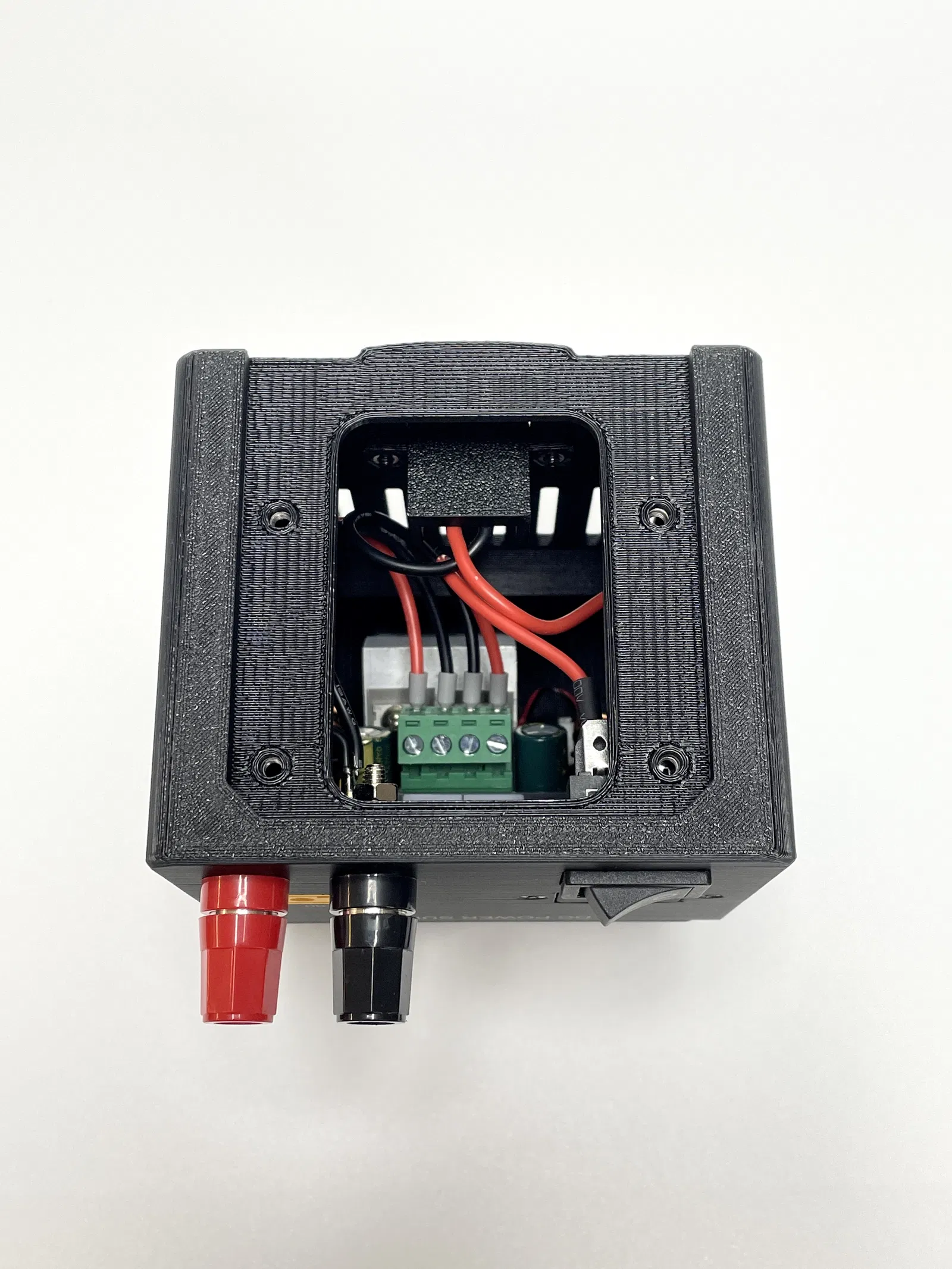

12. Nối dây đỏ từ công tắc và dây đen từ USB PD module hoặc pin Parkside vào giắc cấp nguồn đi kèm với module nguồn (power supply module).

13. Tùy chọn – USB 5V ouptut
    Nối module USB 5V output vào ngõ vào. Hàn thêm một dây đỏ vào công tắc rocker, và tách dây ground thành 2 nhánh: 1 nhánh vào power supply module và 1 nhánh vào USB 5V output module.

14. Bấm công tắc rocker vào vỏ.

15. Chuẩn bị 2 sợi dây dài 18 cm để nối từ cọc chuối và đầu XT60 về bộ nguồn. Tuốt vỏ cách điện một đầu, uốn thành vòng nhỏ rồi cố định bằng thiếc hàn.

16. Tùy chọn – XT60:
    Bóc khoảng 1 cm lớp cách điện tại vị trí cách vòng đã hàn khoảng 5 cm trên cả hai dây. Hàn các dây này vào đầu XT60. Lắp XT60 vào vỏ và bắt cố định bằng 2 vít M2.5.

17. Nối dây vào cọc chuối, sau đó khóa cố định bằng cặp đai ốc thứ hai.

18. Nối dây từ cọc chuối vào giắc của power supply module.

19. Cắm giắc vào power supply module và ấn module vào vỏ. Do không gian hơi chật nên có thể hơi khó thao tác, cứ bình tĩnh làm từ từ.

20. Đảm bảo đúng cực (polarity) cho tất cả các mối nối.

21. Tùy chọn – pin Parkside:

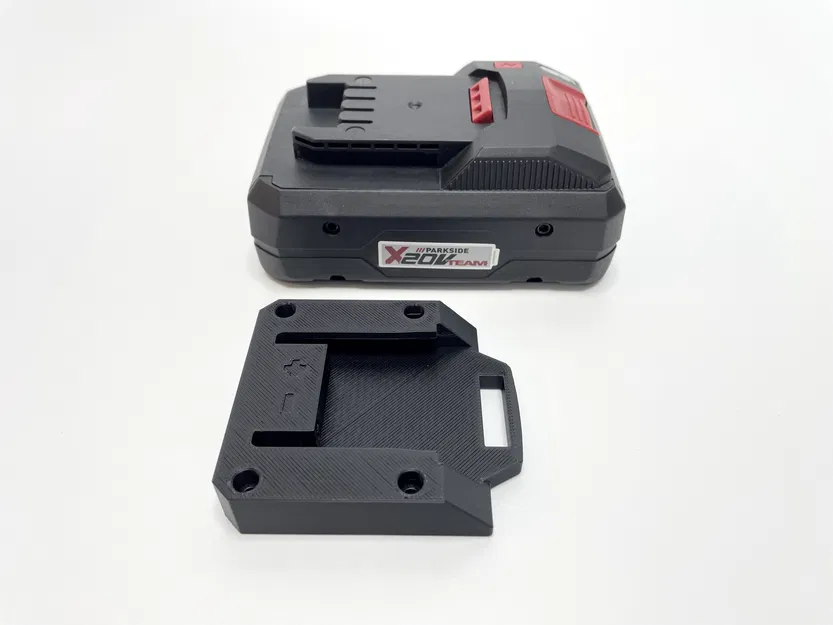

    Bắt khối đầu nối pin lên thân chính bằng 4 vít M3×15 mm.

22. Đóng nắp đáy của vỏ và siết bằng 4 vít M3x10 mm đầu chìm.

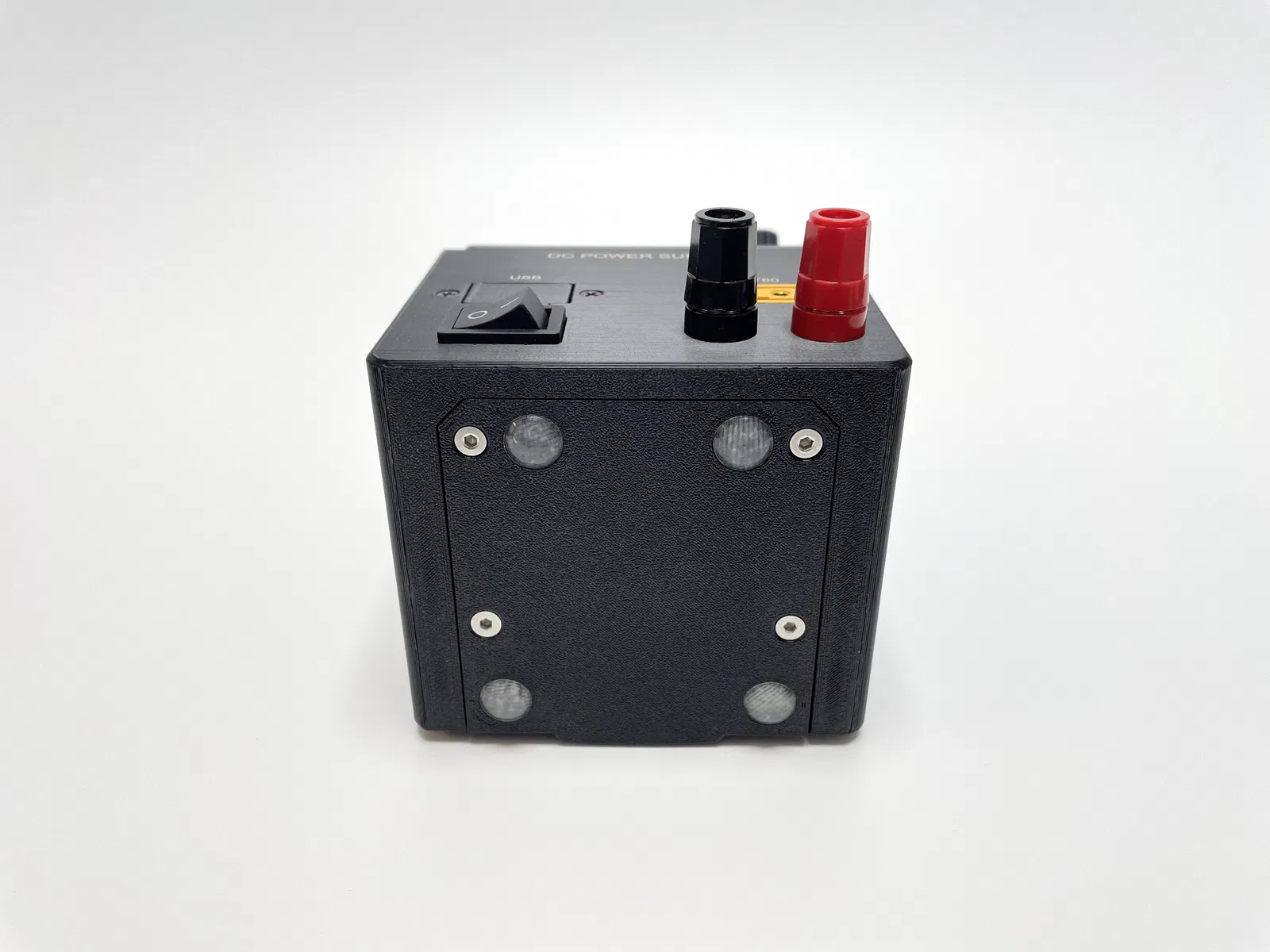

23. Dán 4 chân cao su lên nắp đáy.

Điện tử:

Dưới đây là sơ đồ mạch điện:

Ghi chú:

Phần nhãn trên vỏ bộ nguồn được khắc (engrave) bằng máy xTool F2 Laser Engraver. Máy được trang bị diode laser hồng ngoại 5W, cho nét khắc chính xác và sạch trên một số vật liệu nhựa phù hợp.

Bạn cũng có thể xem mẫu khác của mình: .
