Gạch Bản Lề Duplo (Món bạn còn thiếu!)

Tác giả AndrasBognar

Lượt tải
540
Lượt thích
124
Lượt coi
2.150

File 4 8,6 MB

  • Duplo_Hinge_Brick_-_Half_Height_1772505880.stlSTL · 3,4 MB
  • Duplo_Hinge_Brick_-_Full_Height_1772505882.stlSTL · 4 MB
  • Duplo_Hinge_Brick_-_Half_Height_v19_1772505883.f3zF3Z · 579 KB
  • Duplo_Hinge_Brick_-_Full_Height_v8_1772505884.f3zF3Z · 586,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

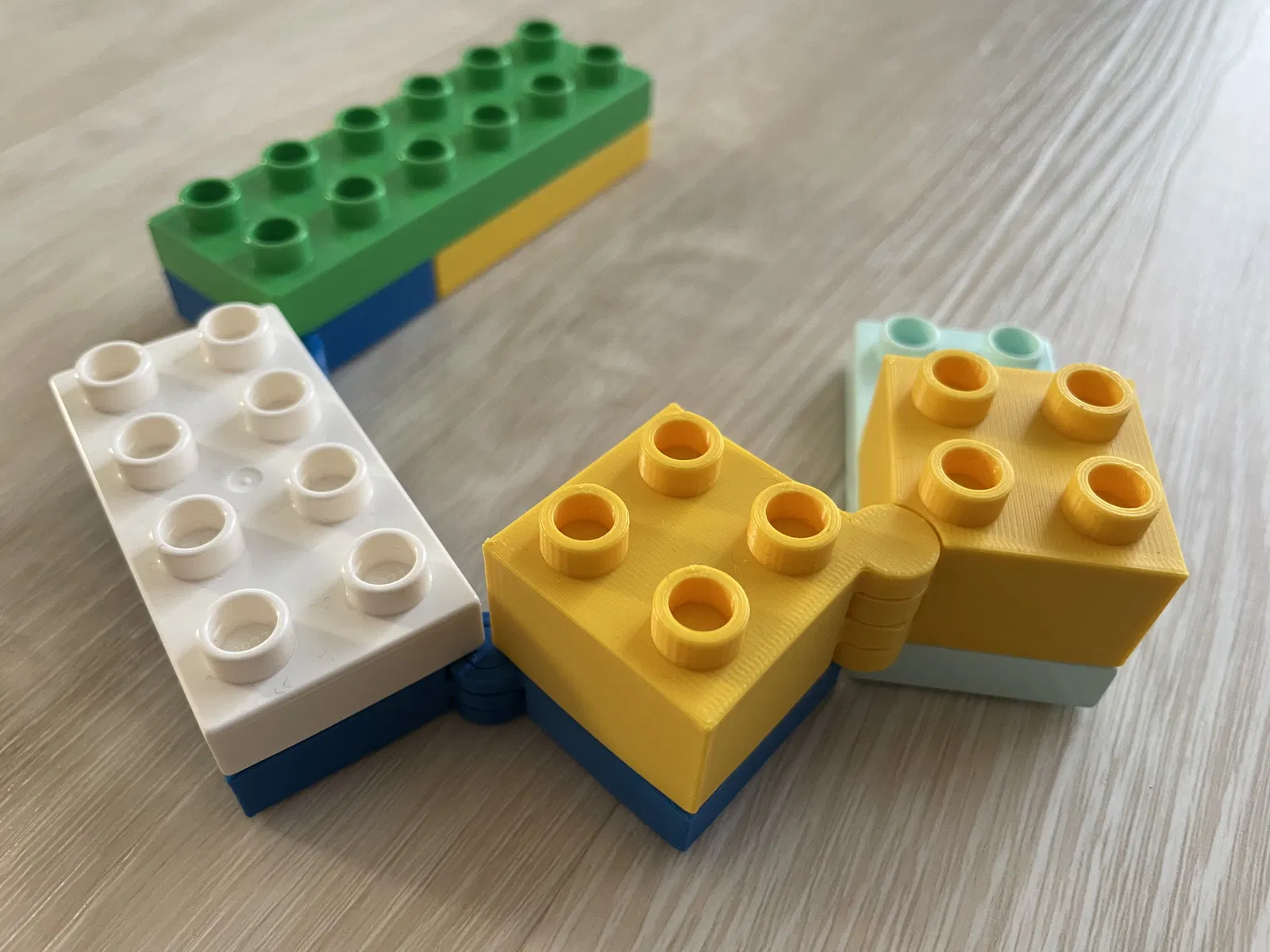

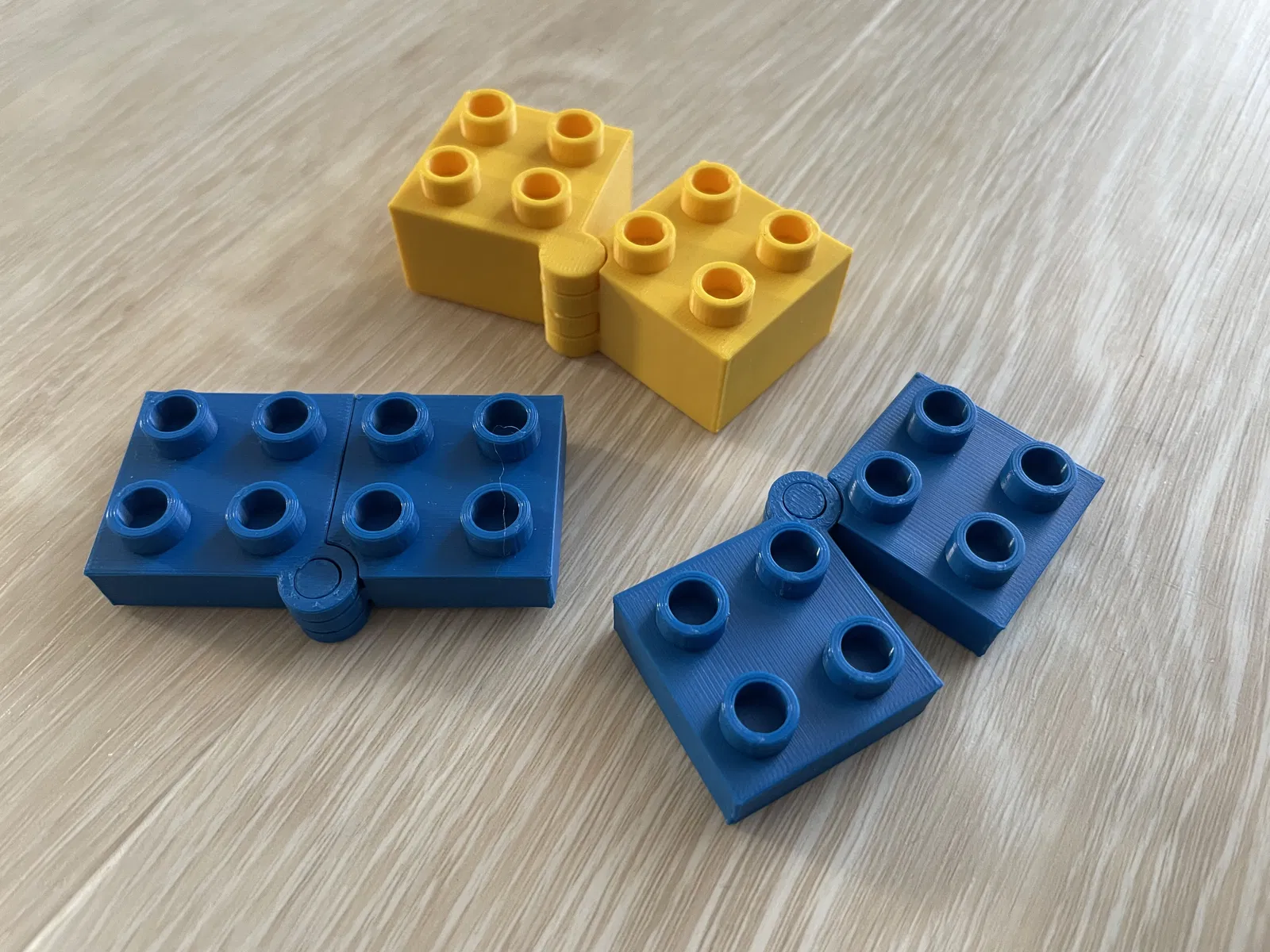

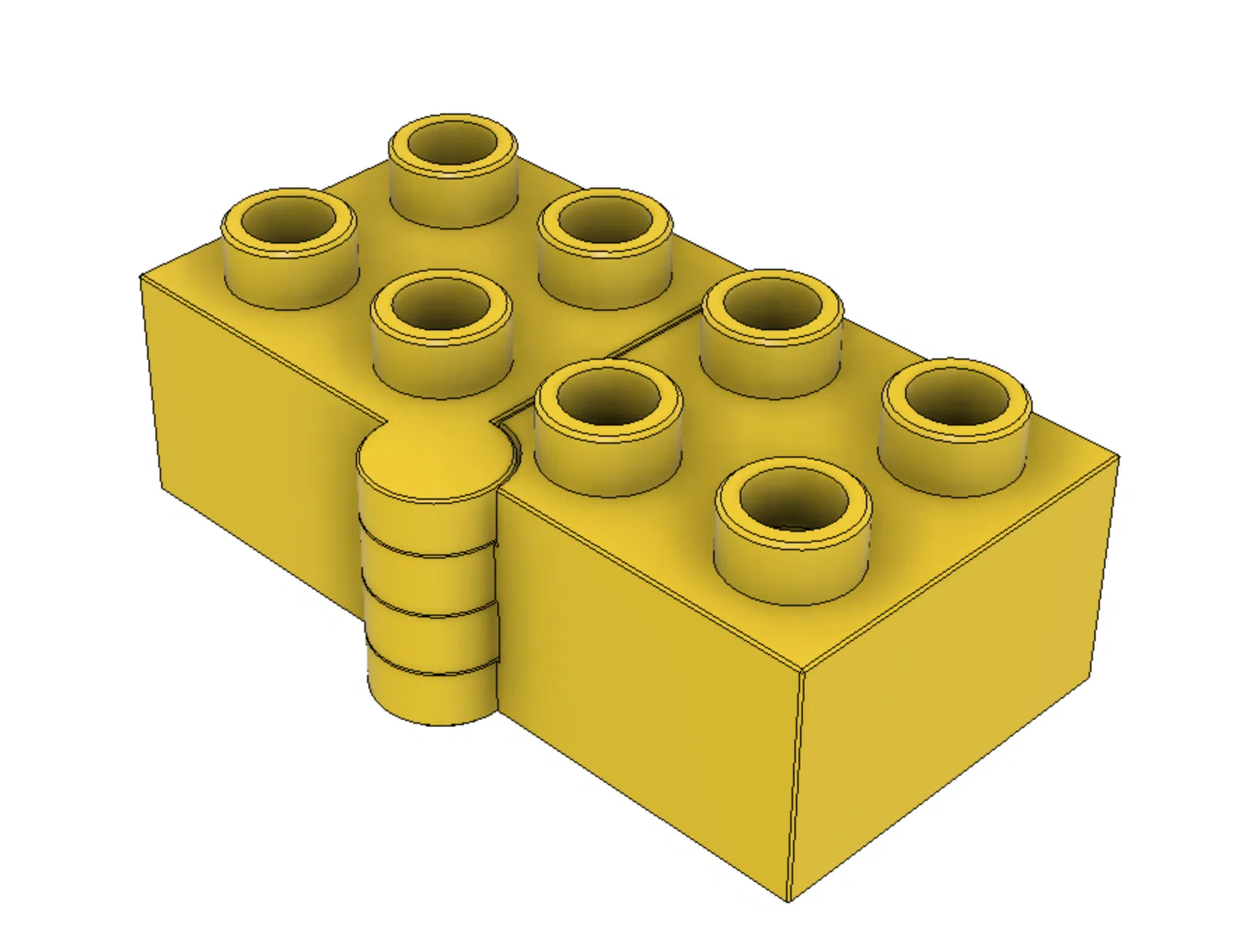

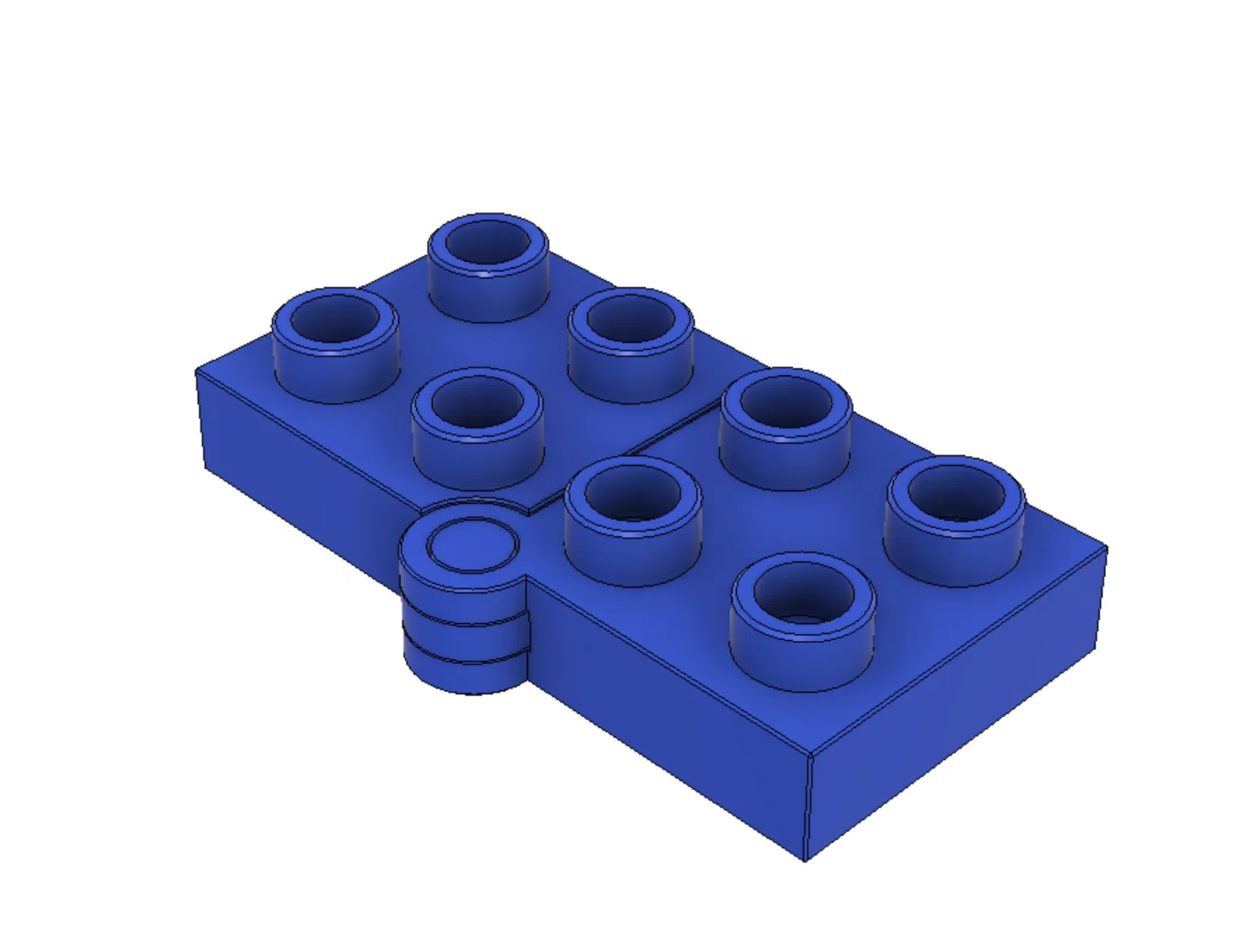

Mình dùng mẫu parametric Duplo Brick trước đây (đã đăng và test kỹ). Sau vài lần thử thất bại, mình nghĩ mình đã tìm ra kích thước tối ưu cho Duplo Hinge Brick dạng print-in-place. Mẫu có 2 phiên bản: Hinge Plate và Hinge Brick.

Nếu làm cửa lùa, bạn dùng mẫu Duplo Brick bản không có studs để tạo Duplo tile trơn (studless)!

Printing

Nên in bằng PETG hoặc ABS. Bạn cần máy in đã được calibrate chuẩn vì khe hở (tolerance) giữa các phần chuyển động rất nhỏ. In với layer height 0.2mm! Sau khi in xong, bạn phải luồn một lưỡi dao vào giữa các mặt của trục bản lề (hinge axle) và bẩy nhẹ cho nó bung ra. Có thể bạn sẽ hỏng một lần rồi lần sau mới thành công, và bản lề chạy mượt sẽ “trả công” cho bạn :)

Source files?

Mình có kèm file nguồn Fusion 360 .f3d để bạn dễ chỉnh sửa. Có source files thì quá đã :)

Feedback is important!

Mình đã bỏ rất nhiều giờ để hoàn thiện và test các thiết kế, nên rất mong nhận được góp ý từ bạn. Nếu bạn thích thiết kế của mình, mình rất trân trọng một like hoặc comment. Nếu bạn in mẫu này, nhớ đăng hình lên nha.

Donations

Mình sẵn sàng nhận mọi hình thức ủng hộ nếu bạn muốn support mình :)

https://paypal.me/andrasbognar

Coi thêm Ẩn bớt

Thông số in

Định dạng
f3zstl
Số file mô hình
4
Tổng dung lượng
8,6 MB
File lớn nhất
4 MB
