Mô tả

Mình đã đo đạc, thiết kế và in thử rất nhiều viên gạch Duplo để mang đến cho bạn bộ Duplo Brick Creator “xịn” và đã được test kỹ. Ban đầu mình dựa trên một thiết kế Fusion 360 mình tình cờ thấy trên mạng (tiếc là giờ không tìm lại được) rồi cải tiến thêm. Mình đo kích thước của từng loại gạch, chỉnh lại kích thước model và tolerance để khớp Duplo chuẩn nhất, lực bám (clutch force) cũng tương đương gạch Duplo thật.

Mình cũng dùng các nguồn này để lấy kích thước chính xác:

https://bricks.stackexchange.com/questions/288/what-are-the-dimensions-of-a-lego-brick

và chủ yếu là link này:

https://web.archive.org/web/20170116173744/http://www.robertcailliau.eu/Lego/Dimensions/zMeasurements-en.xhtml

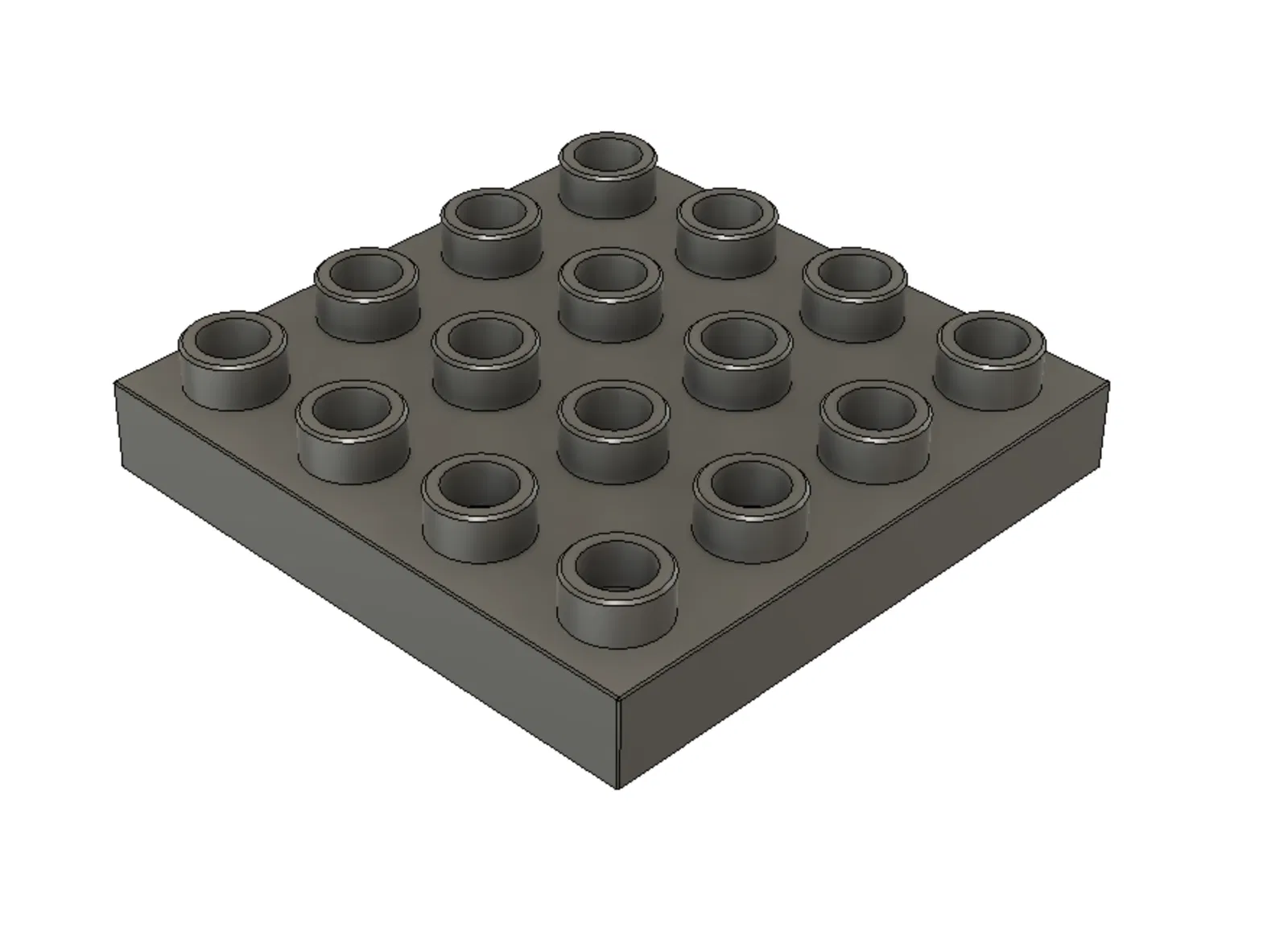

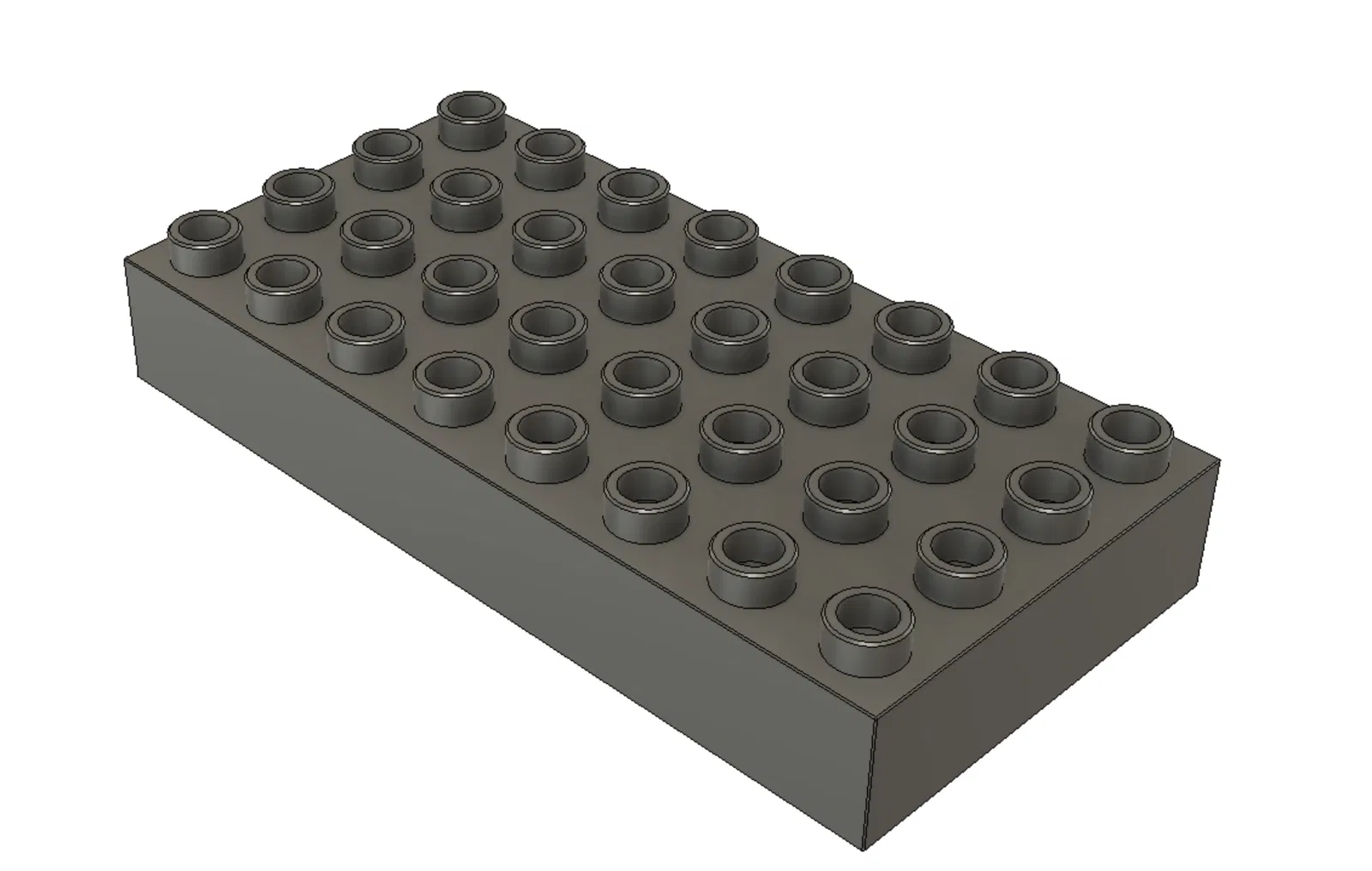

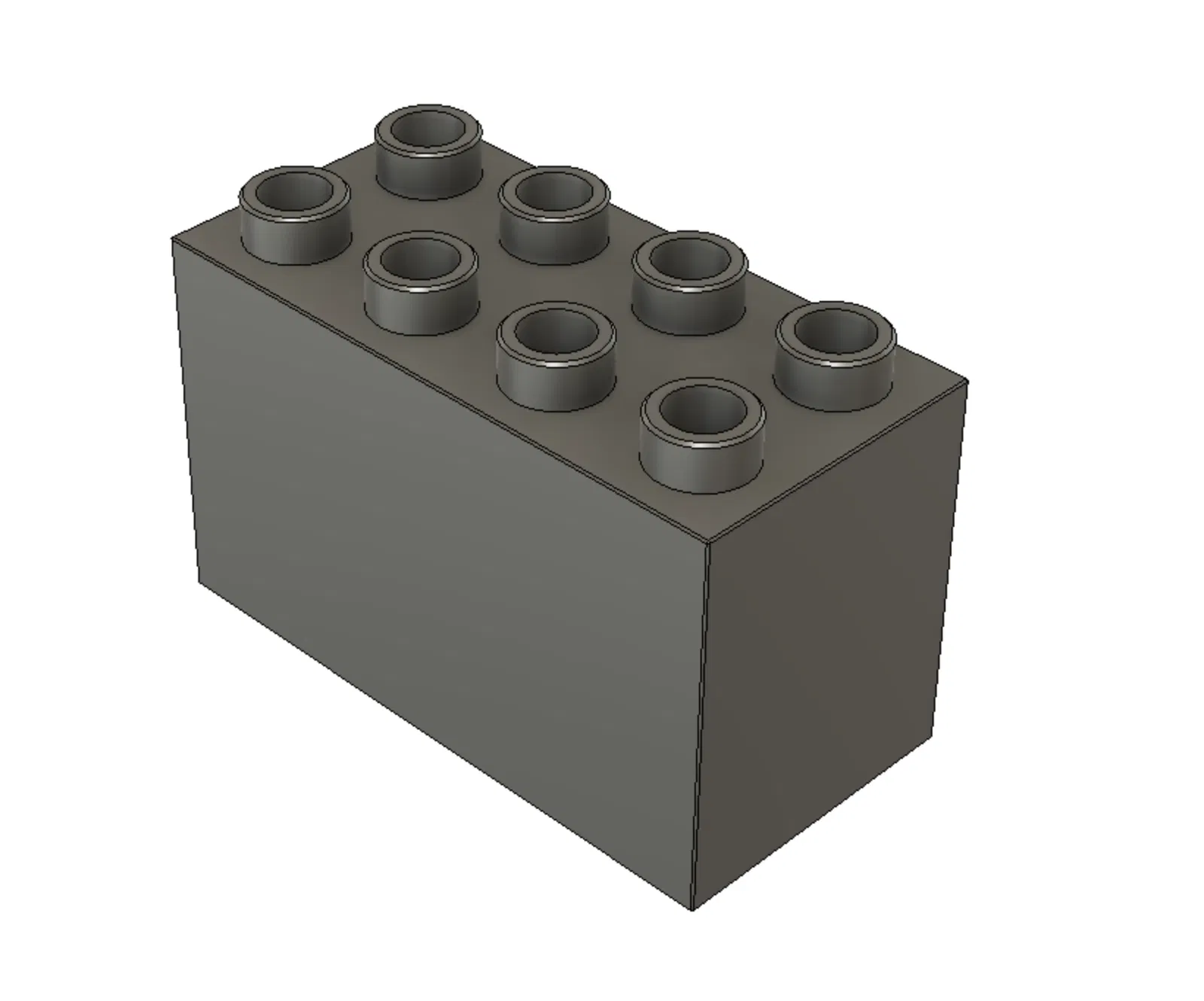

Bạn có thể tự tạo ra những kích cỡ gạch Duplo “chưa từng tồn tại” bằng thiết kế parametric trong Fusion 360 này. Mình cũng kèm sẵn một số file đã generate trước với những mẫu gạch phổ biến nhất.

Mình có đính kèm file .f3d có thể chỉnh sửa để bạn import vào Fusion 360 và thử nghiệm các tham số. Height, Depth và Width thì dễ hiểu rồi, nhưng bạn còn chỉnh được nhiều thứ khác như tolerance, offset, v.v. Đôi khi bạn cần chỉnh lại các extrusion tạo gân tăng cứng (inner stiffeners) ở bên trong, hoặc đơn giản là suppress feature đó.

Nếu bạn muốn tạo Duplo tiles thì cũng làm được. Chỉ cần hide các extrusion của pin (stud) là phần mặt trên phẳng của viên gạch sẽ còn lại.

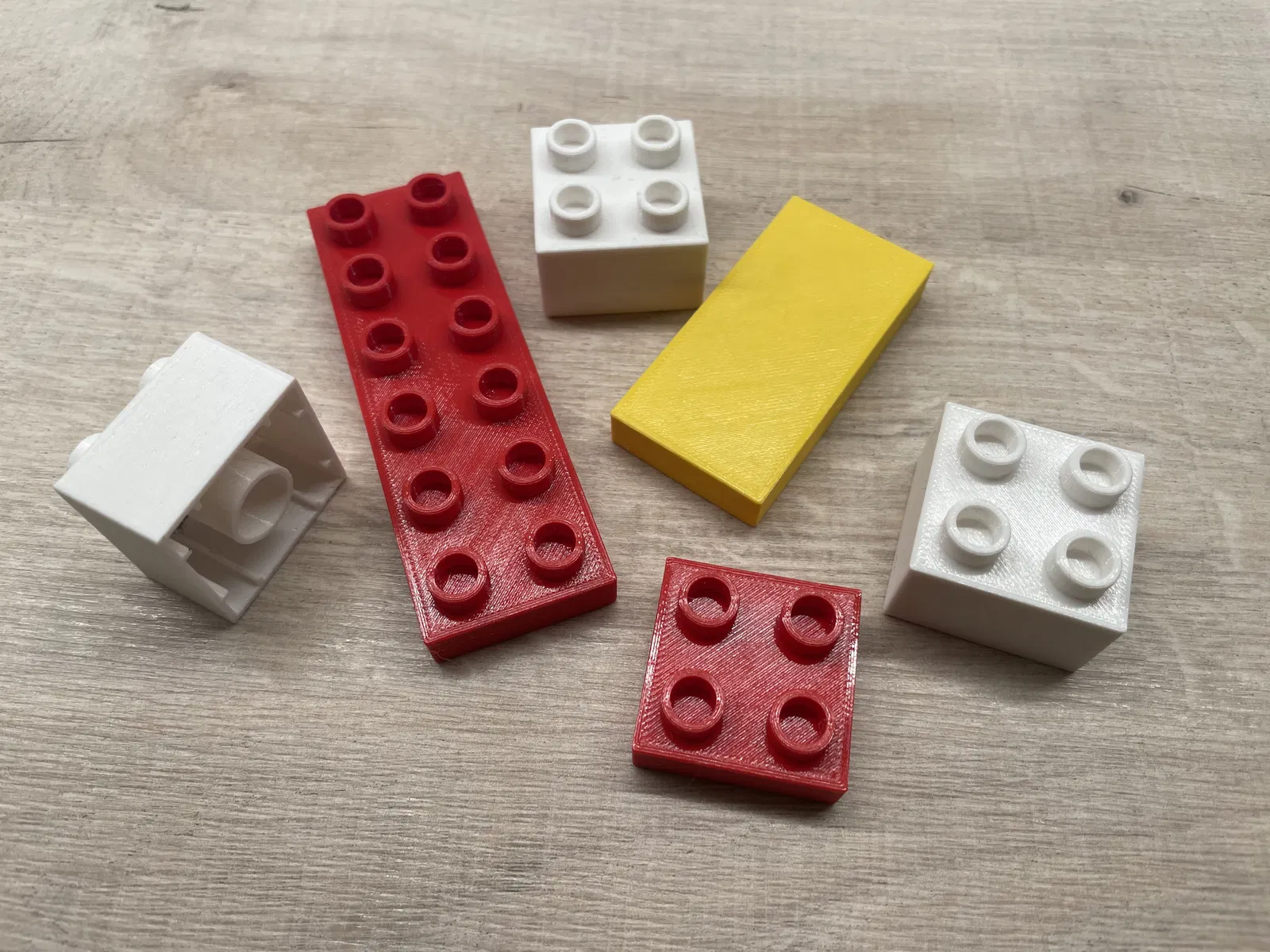

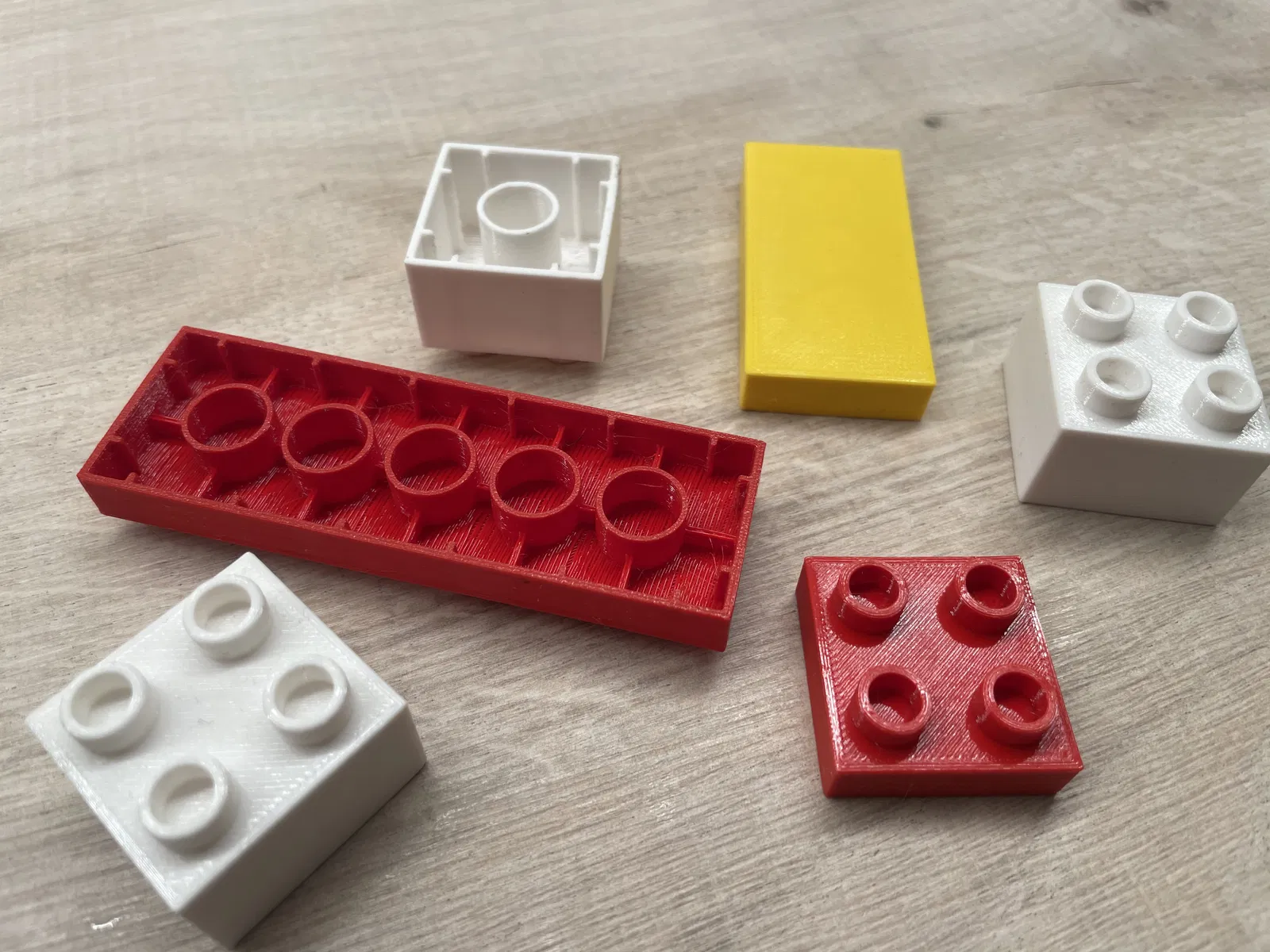

Các tham số mặc định có sẵn nhìn chung là ổn nếu máy in của bạn đã calibration chuẩn, nhưng sau khi in một mẫu test thì bạn có thể tinh chỉnh lại cho phù hợp nhu cầu. Mình khuyên dùng PET-G để in.

Duplo Hinge Brick!

Mình có đăng phần Duplo mà bạn đang thiếu: Đây là model print-in-place và cần máy in được calibration kỹ, nhưng thành quả thì rất đáng.

Feedback rất quan trọng!

Mình đã bỏ rất nhiều giờ để hoàn thiện và test thiết kế, nên mình rất mong nhận được góp ý của bạn. Nếu bạn thấy thiết kế ok thì cho mình xin một like hoặc để lại comment nha. Nếu bạn có in, nhớ đăng ảnh lên giúp mình nữa.

Donations

Mình nhận mọi hình thức ủng hộ nếu bạn muốn support mình :)

https://paypal.me/andrasbognar
