Creality K1 & K1 Max Chain Riser V2

Remix từ CREALITY K1 | K1C | K1SE - NÂNG XÍCH TRƯỚC [12mm] Tác giả LEO_app

Tác giả tlamp

Lượt tải
849
Lượt thích
109
Lượt coi
4.133
Bản remix
1

File 14 7,5 MB

  • K1ChainRiserV2_10mm_1772489095.stlSTL · 912,4 KB
  • K1ChainRiserV2_12mm_1772489096.stlSTL · 912,4 KB
  • K1ChainRiserV2_14mm_1772491456.stlSTL · 912,4 KB
  • K1ChainRiserV2_8mm_1772491457.stlSTL · 912,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

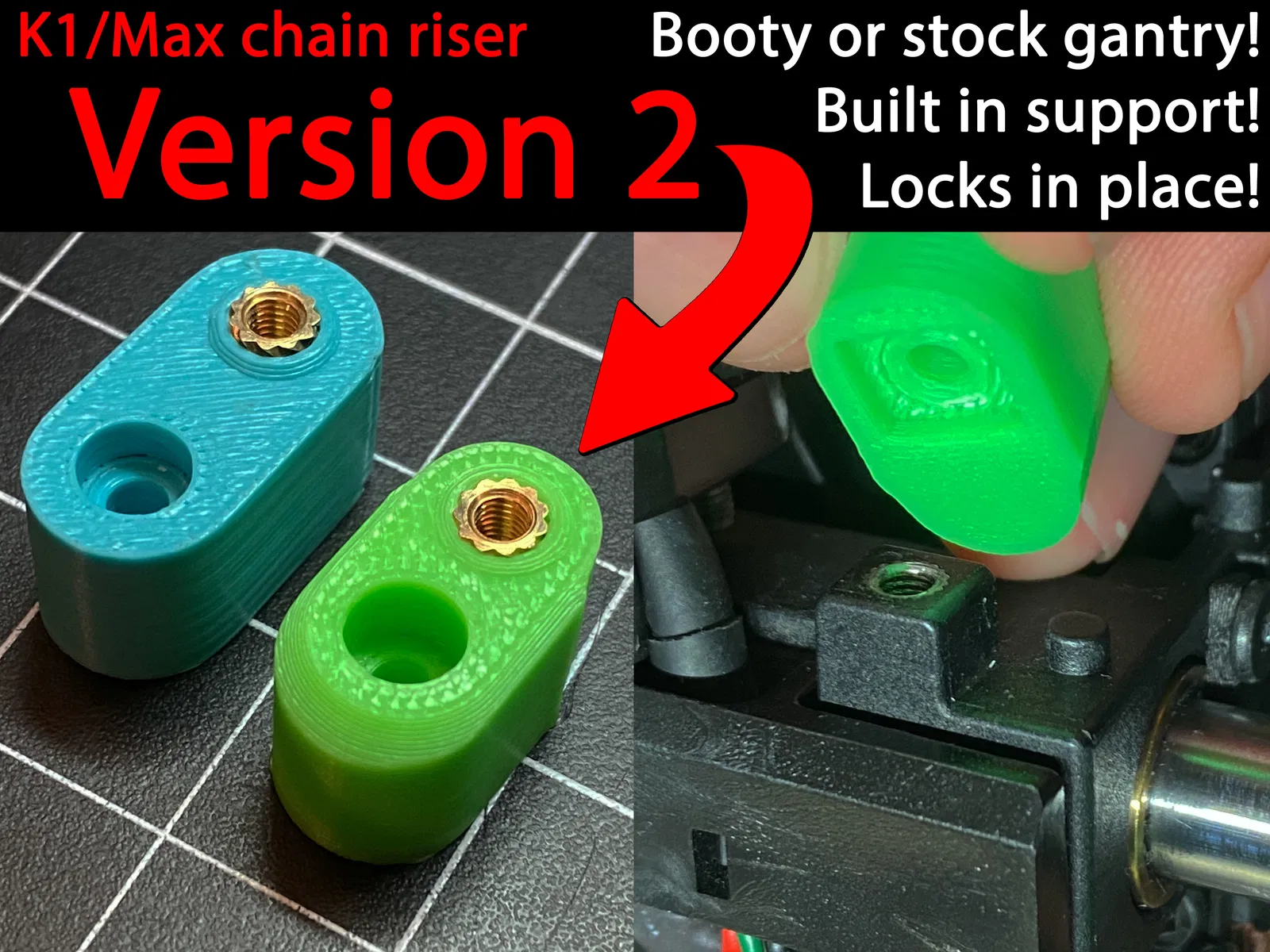

CẬP NHẬT LỚN V2 - 23/01/2025

  • Thu nhỏ kích thước tổng thể

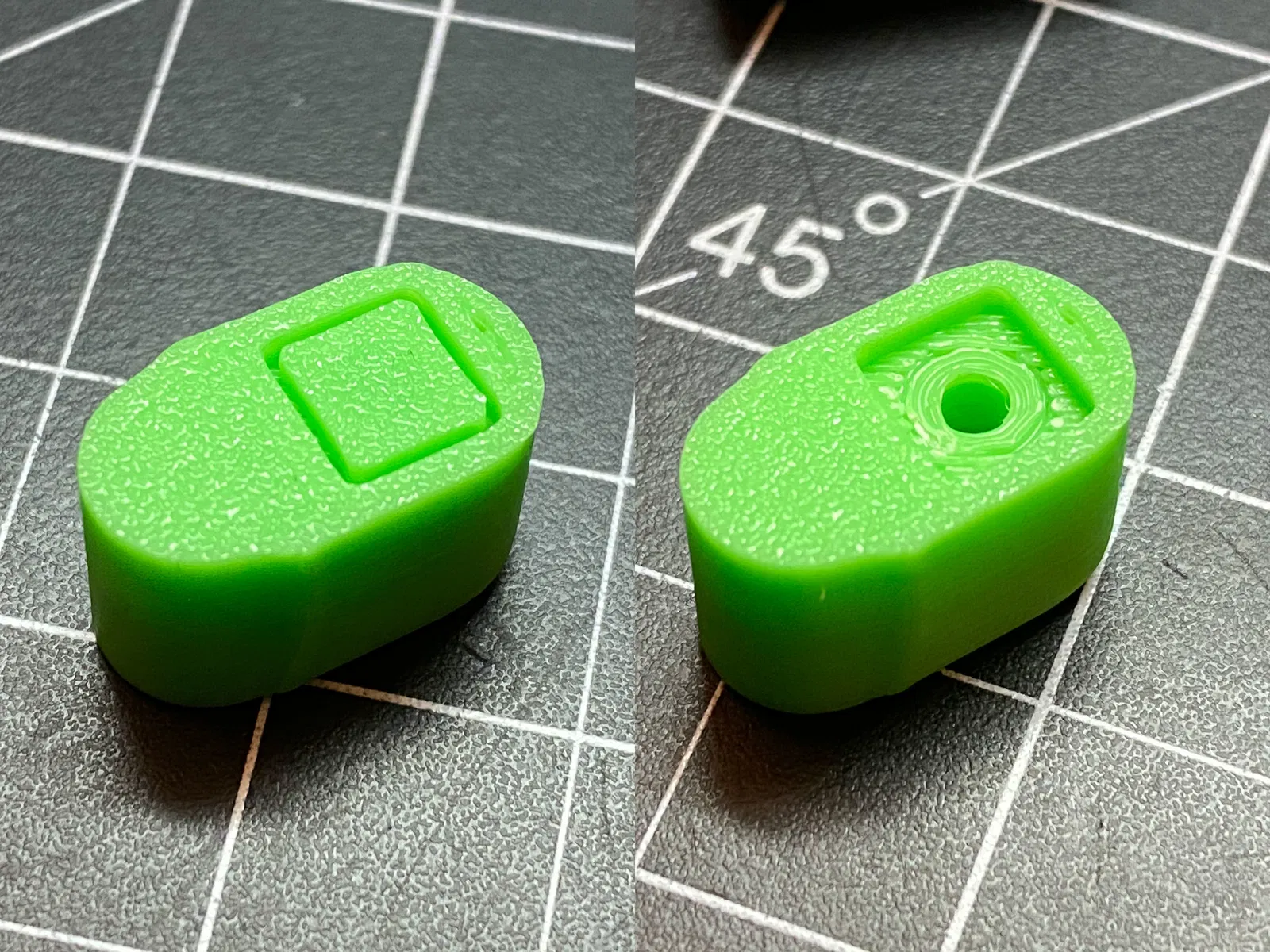

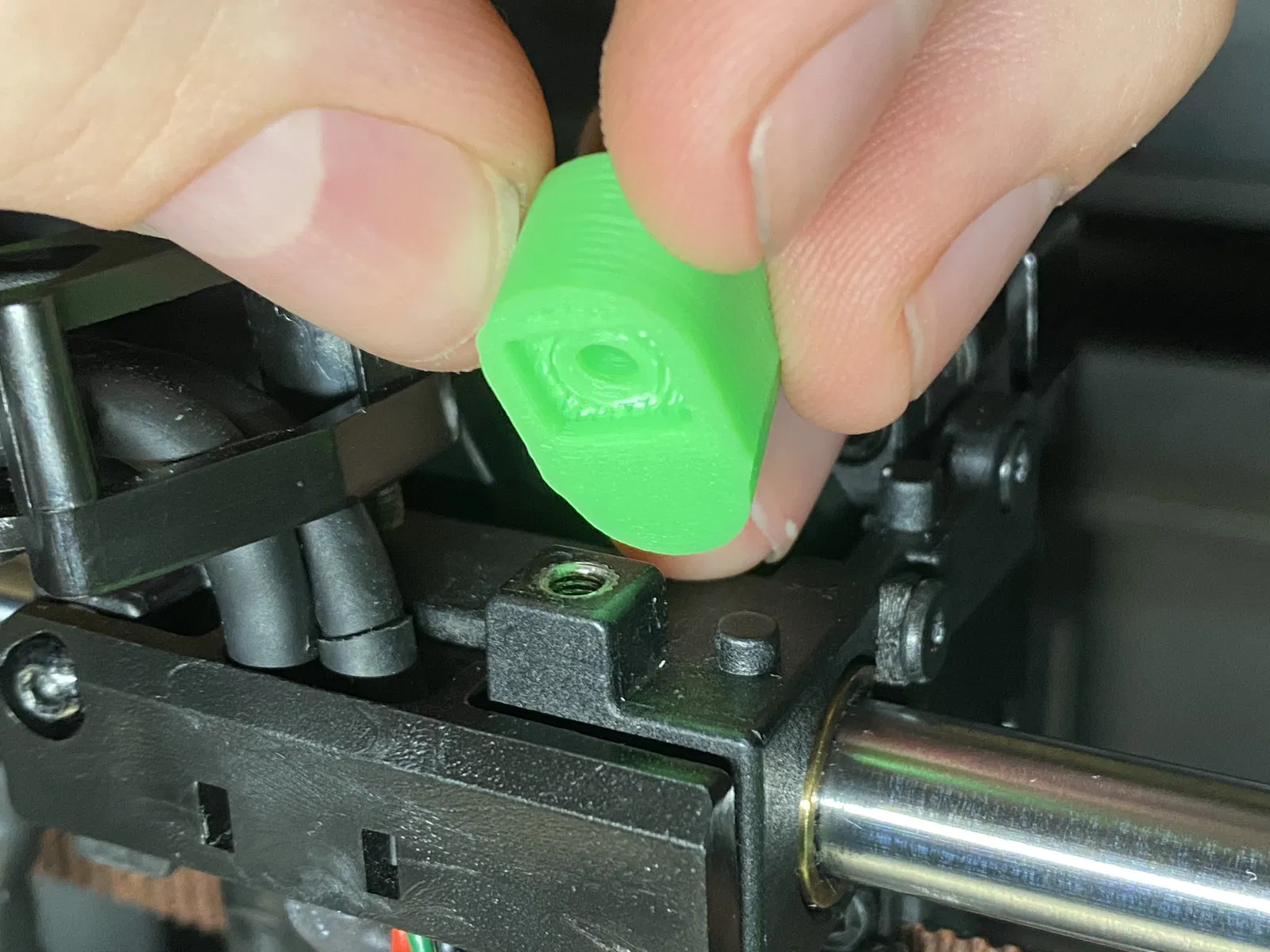

  • Thêm ngàm (notch) để ổn định hơn kèm support dựng sẵn, có tùy chọn cho booty và stock gantry

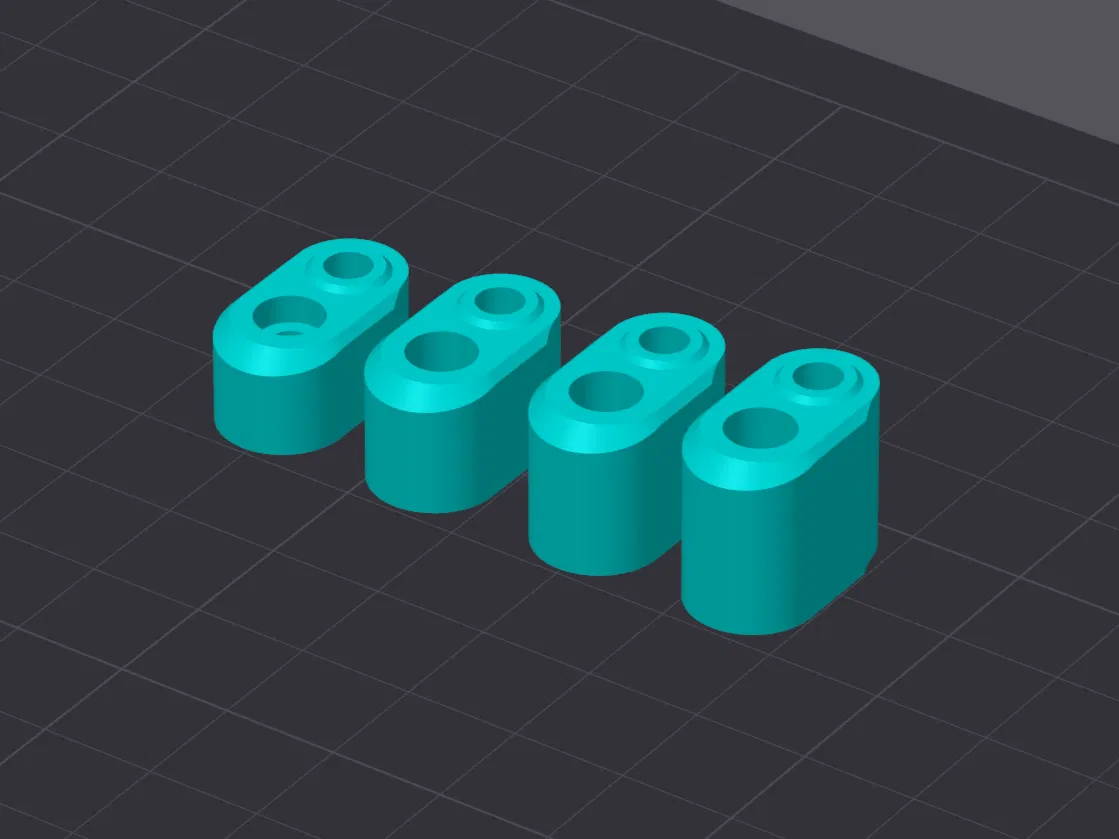

  • Thêm nhiều kích thước hơn (8, 10, 12, 14mm)
  • Đổi kích thước bu-lông cần dùng thành 8mm cho tất cả size

BOM:

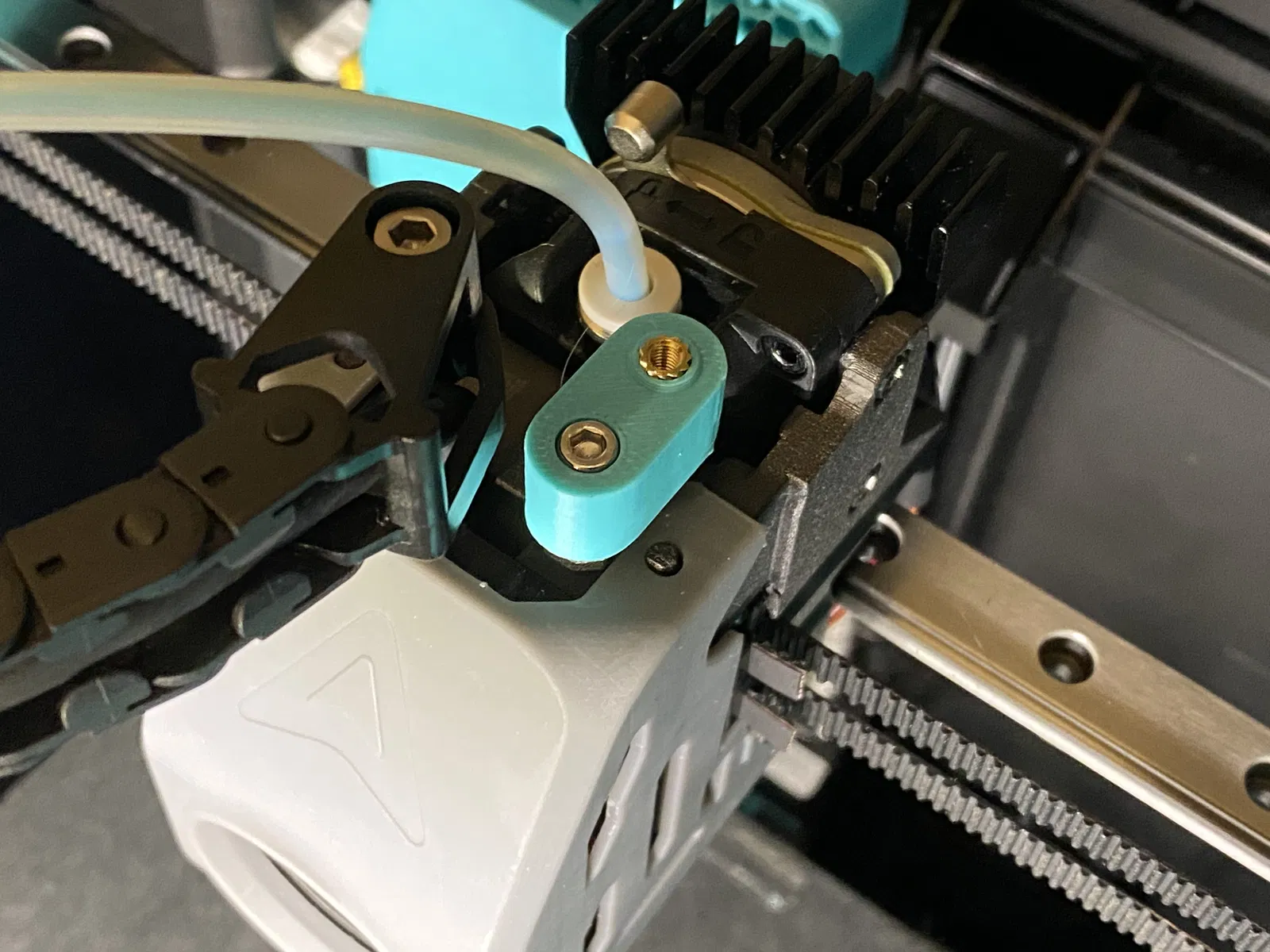

  • 1 vít M3 dài 8mm (đầu lục giác âm/socket hoặc đầu tròn/button head)
  • 1 insert M3 heat press

In với layer height 0.16mm!

Support dựng sẵn có khoảng cách 0.16mm so với model. Thường chỉ cần cạy nhẹ bằng một cạnh phẳng là gỡ ra được.

In bằng vật liệu chịu nhiệt cao!

Thiết lập mình dùng: ABS, 3 walls, 4 top và bottom, 15% infill.

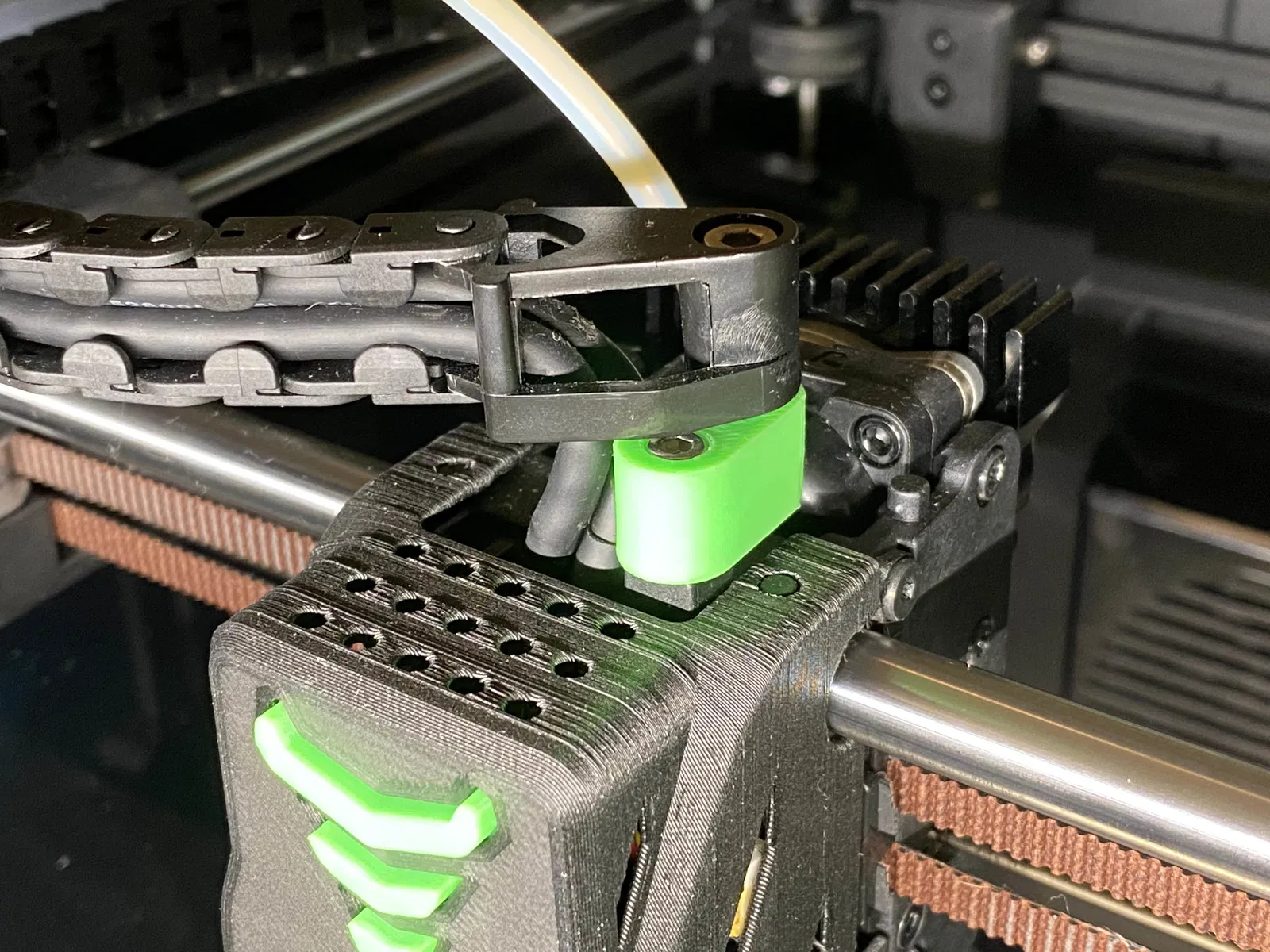

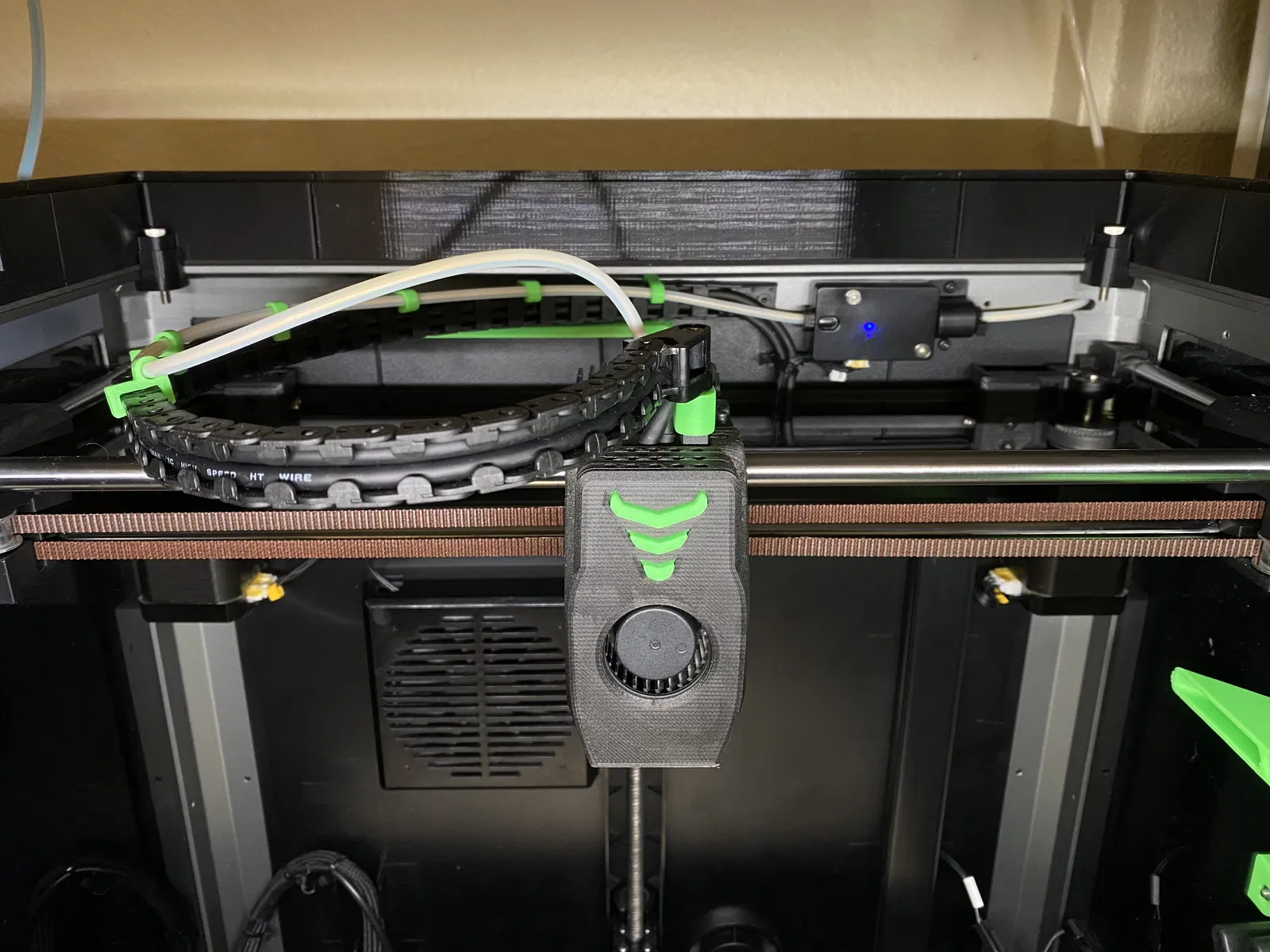

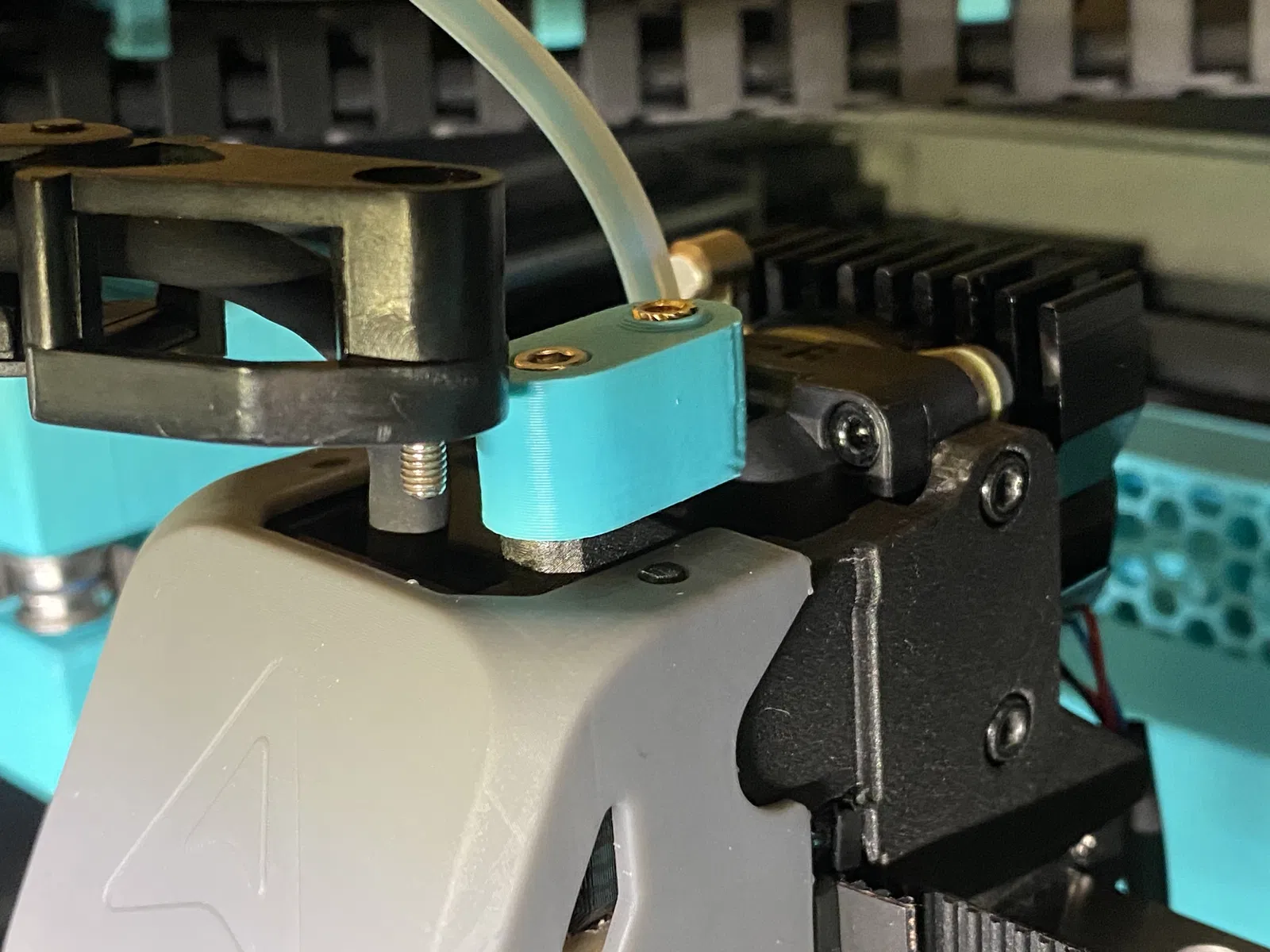

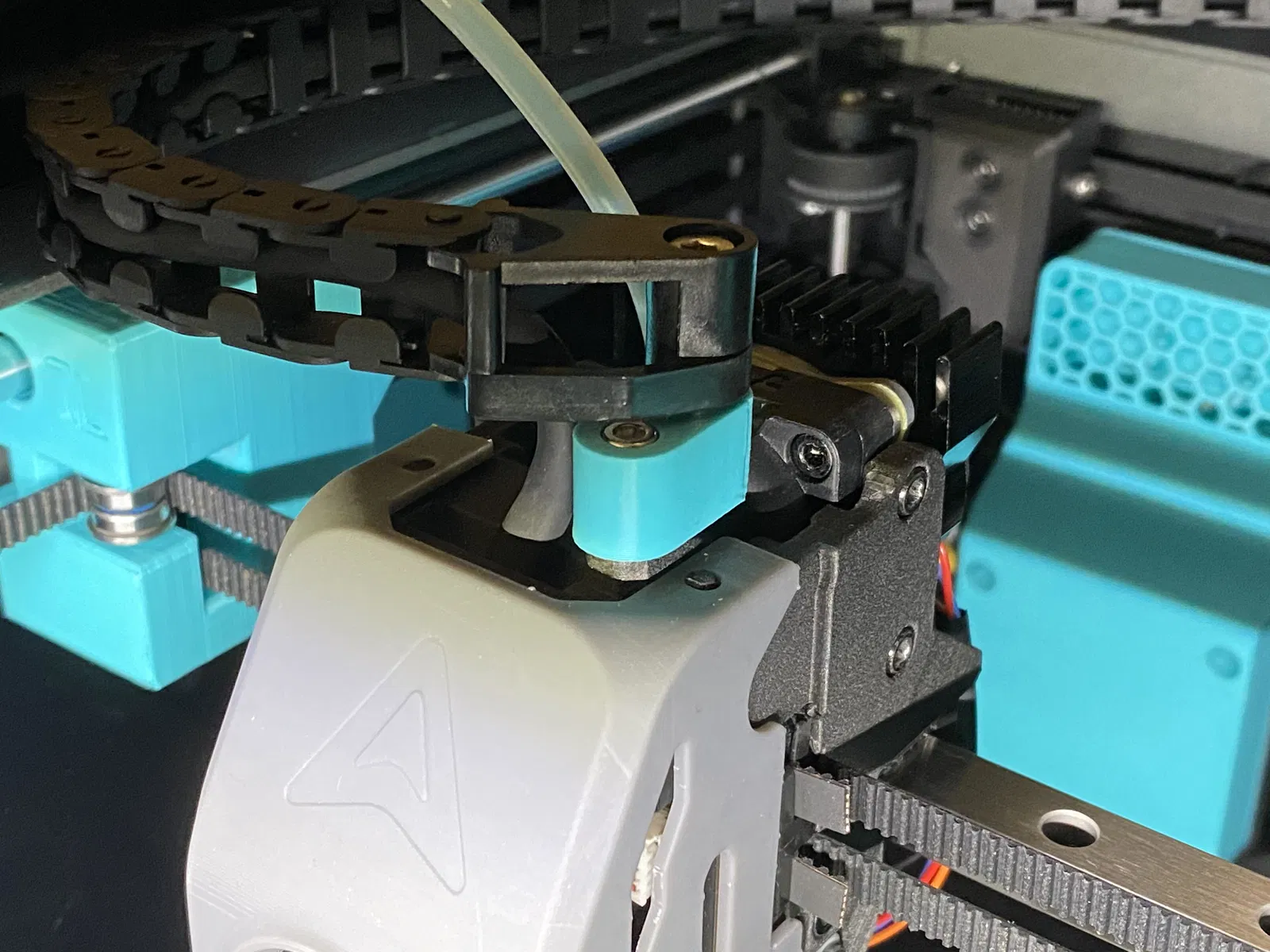

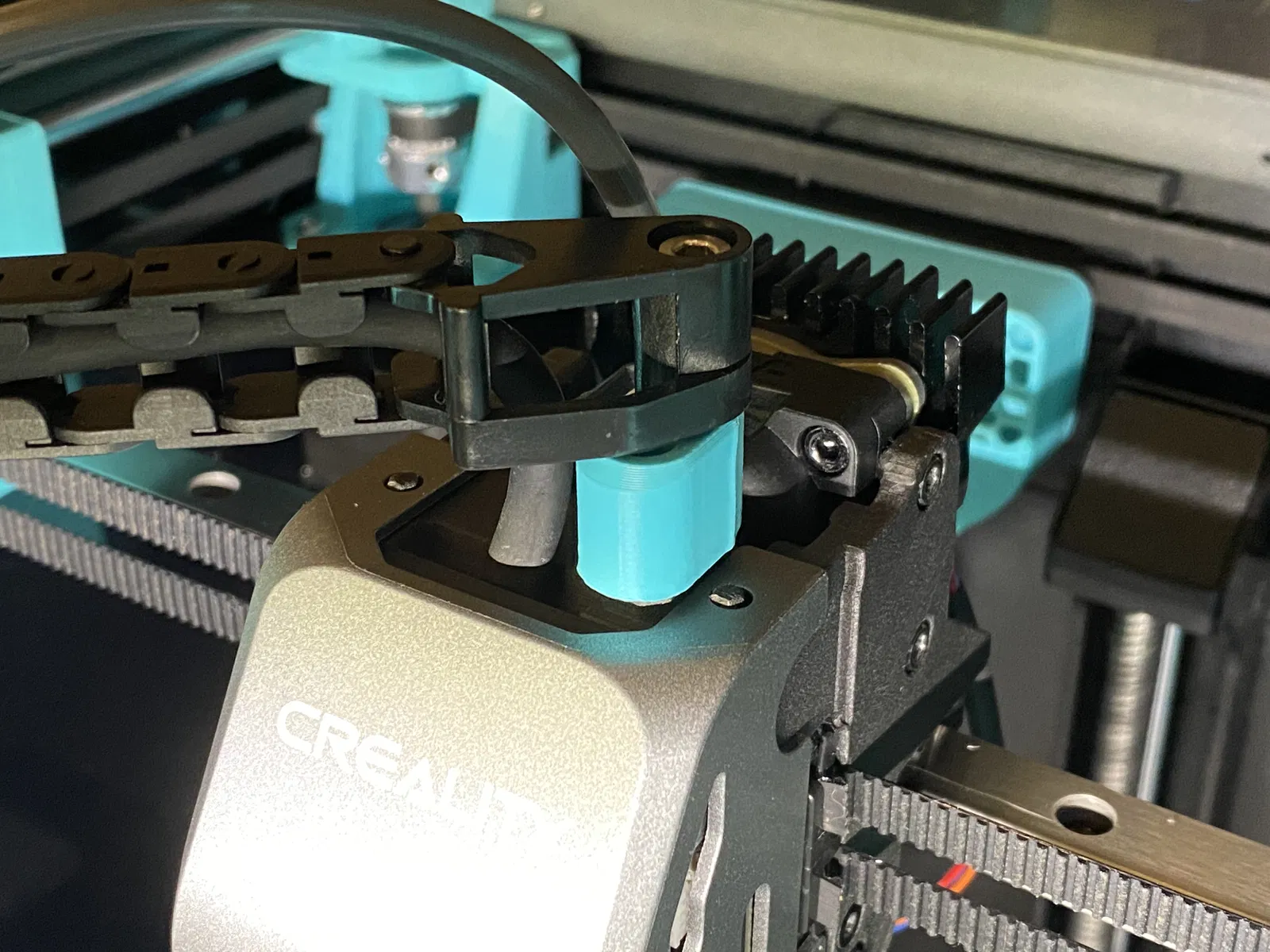

Mình dùng bản 12mm trên K1 (kèm lid riser có trong phần remix), và bản 10mm trên K1 Max để xử lý lỗi cạ kéo (cable chain drag).

Có kèm file STEP nếu bạn cần chỉnh lại kích thước.

Cứ thoải mái để lại góp ý hoặc chia sẻ bản bạn lắp/in nhé! Mình rất thích xem mọi người tùy biến ra sao và luôn muốn cải thiện thiết kế!

-----

V1 (đã lỗi thời)

Bản K1 - nâng chain lên 12mm, thiết kế để dùng với @RAPHLEO model lid riser của bạn ấy. Model chain riser của họ đã được test với K1C, vì K1C có thêm một spacer nâng chain, trong khi K1 bản gốc thì không có.

Bản K1 Max - nâng chain lên 11mm, khắc phục tình trạng cạ kéo của cable chain, đồng thời vẫn chừa khoảng hở dưới phía trái của khung để không bị cạ. Mình vẫn khuyên dùng thêm @Zuff Creality K1 Max chain support để tăng độ ổn định.
