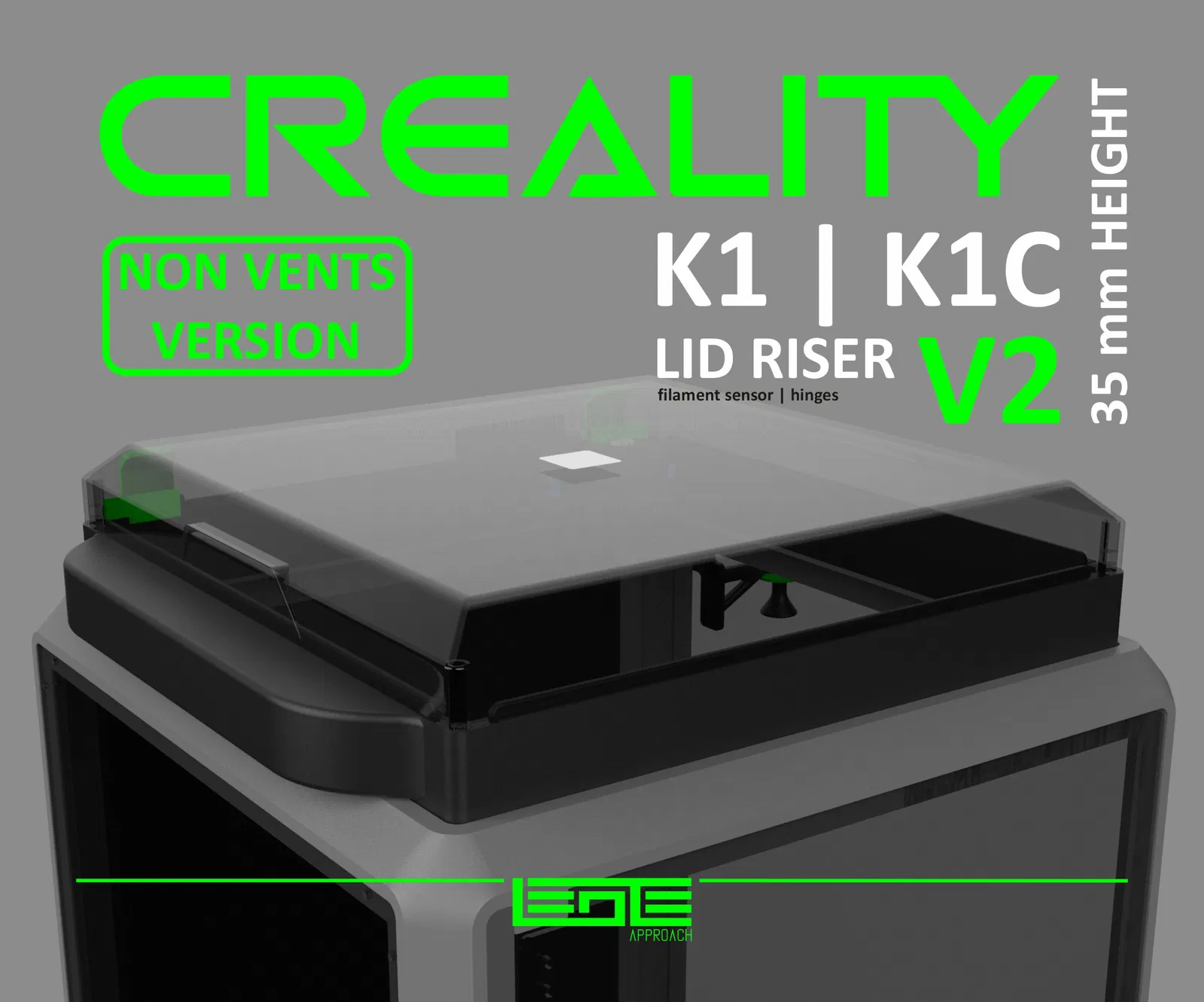

CREALITY K1 | K1C | K1SE - BỘ NÂNG NẮP V2 [KHÔNG ĐÈN LED] [cao 35mm]

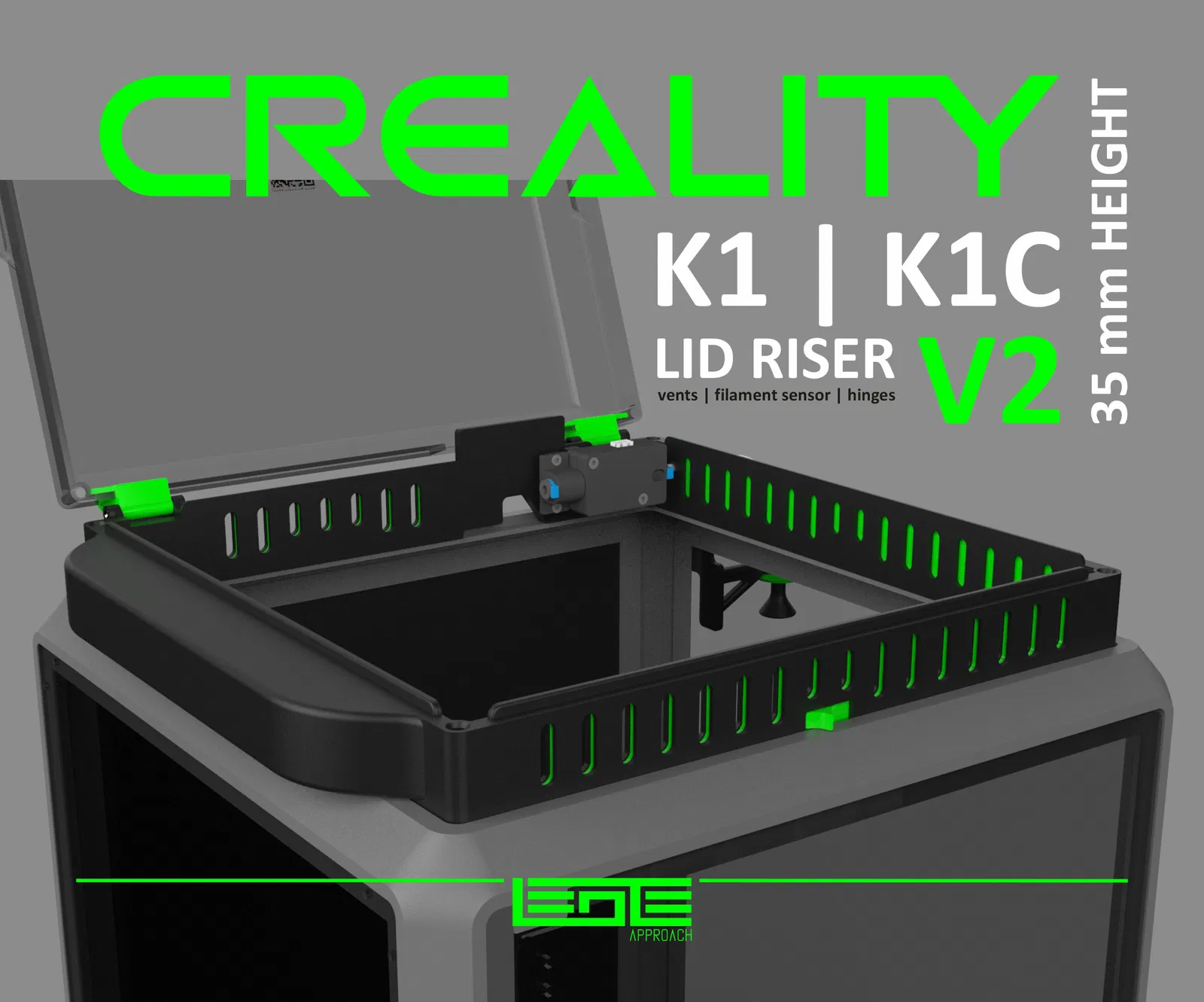

*Nếu có bất kỳ vấn đề nào trong quá trình in ấn hoặc lắp ráp, đừng ngần ngại nhắn tin cho tôi, tôi sẽ cố gắng hết sức để hỗ trợ bạn 😉. ____________________________________________________________________________ /////LIÊN KẾT CÁC LINH KIỆN PHẦN CỨNG ĐƯỢC SỬ DỤNG TRONG TẤT CẢ CÁC DỰ ÁN CỦA TÔI * liên kết liên kết CHÈN VÍT M3 x 4mm (Dài) x 5mm (Đường kính): https://amzn.to/3EovAVw VÍT LỤC GIÁC M3 6mm-30mm (THÉP KHÔNG GỈ): https://amzn.to/3R7wjx4 VÍT LỤC GIÁC M3 6-20mm (ĐEN): https://amzn.to/3R7wjx4 VÍT ĐẦU CHÌ M3 4mm-12mm (THÉP KHÔNG GỈ): https://amzn.to/3G3Z1wr VÍT ĐẦU CHÌ M3 8mm-25mm (ĐEN): https://amzn.to/43JeThP _________________________________________________________________ ### /////CẬP NHẬT 0.4 | 20-12-24 Các bức tường mới không có lỗ thông gió ### /////CẬP NHẬT 0.3 | 05-07-24 Các góc mới cho VÍT 10mm. Trong phiên bản mới này, các vít để gắn vào khung đã được thay đổi từ 20mm thành 10mm. CÁC TỆP MỚI: LID_RISER_K1C_CORNER_V2_35mm_10mmBOLT LID_RISER_K1C_CORNER_V2_35mm_LED_WIRE_10mmBOLT ### /////CẬP NHẬT 0.2 | 26-06-24_ #### ///Góc mới có lỗ để cố định dây LED Phần góc này được thiết kế đặc biệt cho góc trước bên phải, loại bỏ nhu cầu dán dây đèn LED. Nhờ Tom G đã đề xuất một giải pháp giữ chặt dây dẫn. Lỗ hở 1.8mm phù hợp với nhiều độ dày dây khác nhau mà không cần keo hoặc ốc vít bổ sung. *Ảnh của Tom G. Cảm ơn bạn đã cho phép tôi sử dụng ảnh của bạn. _TÊN TỆP: LID_RISER_K1C_CORNER_V2_35mm_LEDWIRE.STL #### ///Phiên bản mới của bức tường sau #### ///Giá đỡ dây xích phía trước mới (12mm) | LIÊN KẾT ### ////CẬP NHẬT 0.1 | 14-06-24 Phiên bản mới của giá đỡ đèn LED. Góc đèn LED đã được điều chỉnh từ 90° lên 45° và kéo dài phần nhô ra phía trên đèn LED. Thay đổi này cải thiện ánh sáng chiếu vào khu vực in và ngăn ánh sáng chiếu thẳng vào mắt bạn khi nhìn vào máy in. Các góc chuyển tiếp mượt mà từ 45° sang 90° để tạo thành một vòng lặp liên tục. #### CÁC TỆP MỚI: * LED_STRIP_CORNER_V2-1

• LED_STRIPV2-1 Cảm ơn PurpleR0b0t đã đề xuất. ### /////CHÚ Ý #### Đảm bảo các vít không quá dài. Chúng không được vượt quá độ dày của khung để tránh làm hỏng các bộ phận bên trong. * Trước khi bắt đầu in bộ nâng, tôi khuyên bạn nên in công cụ này _ để kiểm tra độ chính xác kích thước của máy in.
• Sử dụng công cụ này _ để xác định tỷ lệ chính xác dựa trên độ co ngót của sợi nhựa bạn sẽ sử dụng.
• Các bộ phận nâng được phát triển với dung sai rất chặt (0.2mm) để đảm bảo sự thẳng hàng và chức năng chính xác của bộ lắp ráp, vì vậy điều quan trọng là phải đảm bảo mọi thứ được cân chỉnh tốt hoặc bạn hiểu những gì cần thiết để mọi thứ hoạt động chính xác. /////Nên để một khoảng hở 0.5mm trong các bộ phận thử nghiệm để đảm bảo bộ nâng vừa với khung máy in. Cũng nên in tất cả các cạnh để kiểm tra lần cuối. Tốt hơn là dùng một ít nhựa in để thử nghiệm hơn là tốn nhiều hơn để in lại các bộ phận. Khi vặn góc thứ hai, tốt nhất nên kéo nhẹ bộ phận để vặn vào mà không bị bung ra. Điều này cho phép một số linh hoạt để bù đắp cho bất kỳ vấn đề căn chỉnh nào. *Tệp PDF có sẵn trong phần tải xuống dựa trên phiên bản gốc, nhưng cũng có thể áp dụng cho phiên bản này, ngoại trừ các khác biệt đã nêu trước đó. *Bạn có thể tải xuống tệp ZIP, bao gồm mọi thứ bạn cần để chế tạo bộ nâng.
