Logitech G502 Wireless - Hộp đựng du lịch (Travel Case)

Bản in này được tạo dựa trên thiết kế Rugged Box (Parametric) của @Whity (cảm ơn nhiều!).

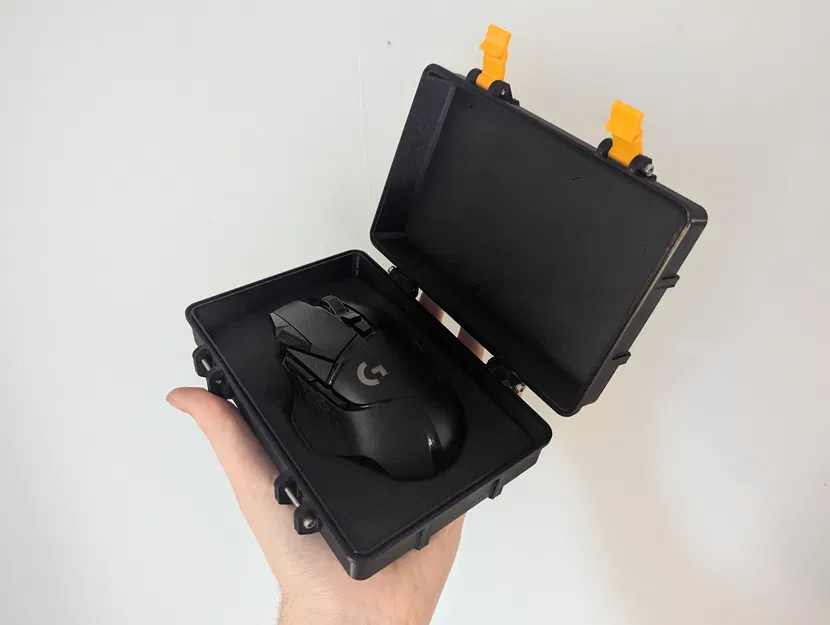

Thiết kế dành cho Logitech G502 Lightspeed Wireless Mouse và để lắp vừa với phần insert carton định hình lấy từ hộp đóng gói zin (xem hình).

Bạn có thể in bản tiêu chuẩn (standard) hoặc bản mở rộng (extended). Bản extended có chỗ để phần insert bung ra, đồng thời có thêm không gian chứa bên dưới để đựng các miếng tạ (mouse weights). Mình chọn in bản standard, cắt bớt các tab của insert vì mình không dùng tạ và mình thích hộp mỏng gọn hơn.

Lưu ý: Mình chưa test độ vừa (fitment) của bản extended. Nếu bạn có in bản này, cho mình xin feedback nha.

Cập nhật (2025-01-16):

Mình đã cập nhật dự án này với các 3MF print profile phù hợp cho máy in Bambu (giờ mình đã có một chiếc), nằm trong thư mục Case (with logo). Bạn dùng profile AMS hoặc Non-AMS tuỳ nhu cầu! Logo và nắp (lid) giờ sẽ được căn thẳng hàng.

Nếu dùng non-AMS, bạn chỉ cần in Plate 1 (logo) bằng màu bạn chọn, rồi không tháo bản in ra, đổi vật liệu trên máy sang màu nắp và bắt đầu in Plate 2 (lid) trực tiếp chồng lên trên. Quy trình này sẽ làm hai phần dính (fuse) với nhau ngay trên build plate; nhớ dùng cùng một loại vật liệu cho cả hai (vd: PLA + PLA hoặc PETG + PETG).

In có logo:

Các file đã được set up để in logo và nắp 2 màu với một extruder. Tham khảo file 3mf hoặc GCODE để xem căn chỉnh/cài đặt. Tutorial về in multi-colour cho first layer

Quan trọng: Căn chỉnh giữa phần khoét trên Lid (Lid cutout) và Logo có thể bị lệch nhẹ khi bạn đưa vào slicer. Nhớ kiểm tra lại alignment trước khi slice và in.

1. Mở file 3mf hoặc import STL Lid_Logo và Logo vào slicer.
2. Xác nhận alignment, sau đó ẩn và slice từng phần riêng.
3. In Logo.stl trước với layer height 0.2mm, không skirt/brim.
4. Đổi filament sang màu mới.
5. In Lid_Logo.stl với layer height 0.2mm và z-hop travel distance 0.2mm.

Mình đã cập nhật hướng logo để các latch nằm bên phải logo thay vì bên trái (như trong hình).

Cài đặt in (Print settings)

Layer height: 0.2 mm
Walls: 2-3
Infill: 15%
Z-hop: 0.2mm (chỉ cho Lid_Logo.stl)

Khi in trên Ender3v2 của mình, dung sai (tolerance) bề rộng hinge hơi chặt một chút ở 0.25mm nên cần chà nhám nhẹ. Tuỳ máy/tuỳ setup (YMMV), nhưng bạn cũng có thể chỉnh tham số này từ working file đi kèm.

Tuỳ chọn in file Seal; nếu in thì nên in bằng TPU dẻo.

Phần cứng (Hardware)

6 x ốc M3x20mm

Mình gợi ý dùng ốc đầu dù (button head) hoặc đầu lục giác âm (socket hex). Tránh dùng ốc đầu chìm (countersunk), vì có thể làm nứt/bể lỗ bắt ốc (trừ khi bạn chỉnh lại model).

Bạn có thể tái sử dụng miếng foam pad từ hộp đóng gói zin để lót phía trong nắp, bảo vệ mặt trên của chuột tốt hơn (tuỳ chọn).

File chỉnh sửa (Working file)

Mình có đính kèm file f3D dạng parametric (Fusion 360) cho kích thước standard nếu bạn muốn chỉnh cỡ ốc, chiều cao, dung sai bề rộng hinge, v.v.

Standard combined inner height = 45mm
Extended combined inner height = 65mm

Để đổi tham số trong Fusion 360: vào Modify > Change Parameters
