Hộp đựng Gonggi (Single Extruder)

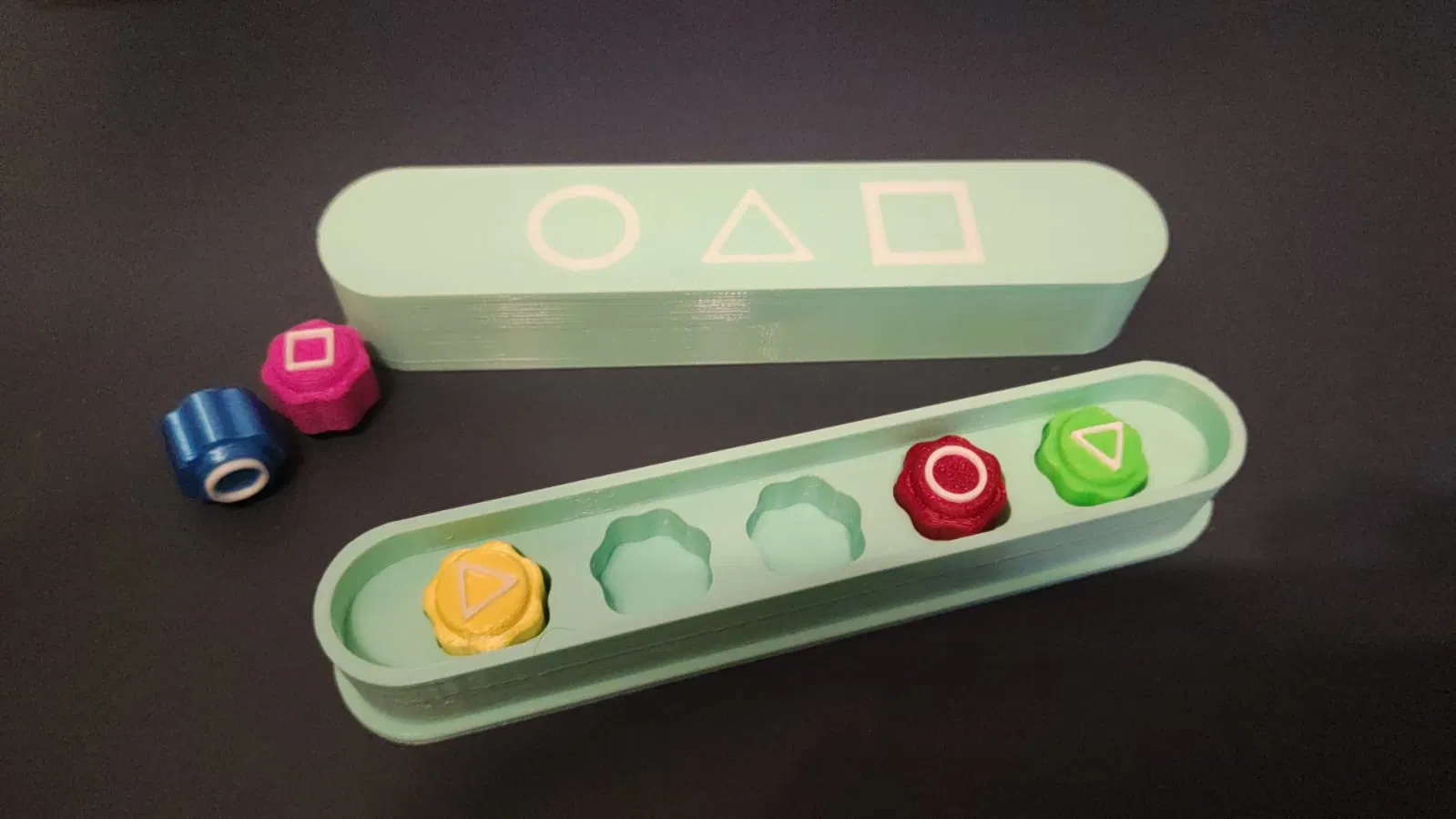

Mình tạo cái hộp này cho bộ đá gonggi mình đã in. Mấy viên đá không nằm trong thiết kế của mình; mình dùng bộ đá VDS3D's Gonggi Squid Game, nhưng nhiều khả năng nó cũng sẽ vừa với nhiều loại đá gonggi có thiết kế tương tự.

Vui lòng xem mục Comment, có thể đã có người thử đúng loại đá gonggi bạn muốn dùng và có thể khuyên nên up/down scale, hoặc báo là không vừa.

Mình in bằng single extruder. Mình cũng cung cấp một top shell “nguyên bản” (chưa chỉnh sửa) kèm hướng dẫn để bạn tự làm logo của riêng mình.

Ghi chú thêm: Nếu bạn cũng dùng đúng bộ đá đó, mình có làm một giúp việc lắp dễ hơn.

Print Settings

Mẫu này được thiết kế để in với layer height 0.2mm.

Nếu bạn gặp vấn đề hộp không khít/không vừa, thử kiểm tra thiết lập x-y hole/contour compensation trong slicer của bạn.

Quan trọng: Nếu máy in của bạn có thực hiện một số chuyển động trước khi in (hoặc calibration, v.v.), hãy tắt phần đó cho lần in này hoặc đảm bảo chi tiết của bạn đặt ở vị trí không bị vướng các chuyển động đó.

How to Print

Nạp file logo và top có logo vào slicer. Trường hợp của mình thì hai phần tự canh khớp hoàn hảo, không cần tinh chỉnh thêm, nhưng bạn cũng nên kiểm tra lại cho chắc. Các khe của top shell cần phải căn thật chuẩn với chính logo.

Sau đó xóa phần top shell, nạp filament màu logo vào máy in và bắt đầu in.

Khi in xong, đổi sang filament màu bạn muốn và đảm bảo máy bắt đầu đùn lại ổn định / filament được nạp vào tốt.

Quay lại slicer, undo thao tác xóa top shell, rồi xóa logo. Bắt đầu in. Nếu làm đúng thì hai lần in sẽ ghép với nhau rất đẹp. Logo dày 0.2mm (1 lớp) là đủ để nhìn rõ. Cách này có thể hợp với một số phối màu hơn những phối màu khác.

Dùng logo của riêng bạn

Tải nửa trên (top half) không có logo và mở trong slicer hoặc phần mềm CAD bạn thích. Chuẩn bị logo và đặt đúng vị trí. Đặt chiều cao logo bằng 1 layer height. Mình dùng 0.2mm, nhưng bạn có thể chọn theo ý. Sau đó cho logo chồng lên phần vỏ tại vị trí mong muốn và subtract logo khỏi phần vỏ.

Lưu một file chỉ có logo, và lưu một file là phần vỏ đã bị subtract logo. Làm tiếp theo mục How to Print.

Với slicers: Có thể bạn cần làm hơi khác một chút, ví dụ bấm chuột phải lên case và chọn “add negative part”, rồi làm theo hướng dẫn ở trên và đừng quên cũng cần có một positive part.

Quan trọng: Đặt logo cao đúng 1 layer height!
