Khuôn ASME - Đúc phun áp suất thấp (Low Pressure Injection Molded)
Khuôn ASME cho mẫu thử kéo, thiết kế cho hệ Low Pressure Injection Molding. Có vent holes hỗ trợ bơm nhựa; dùng bolt 1/4" để kẹp khuôn, có lỗ gắn cartridge heater tùy chọn và lỗ 7mm để inject. Test 100 psi.
Mô tả

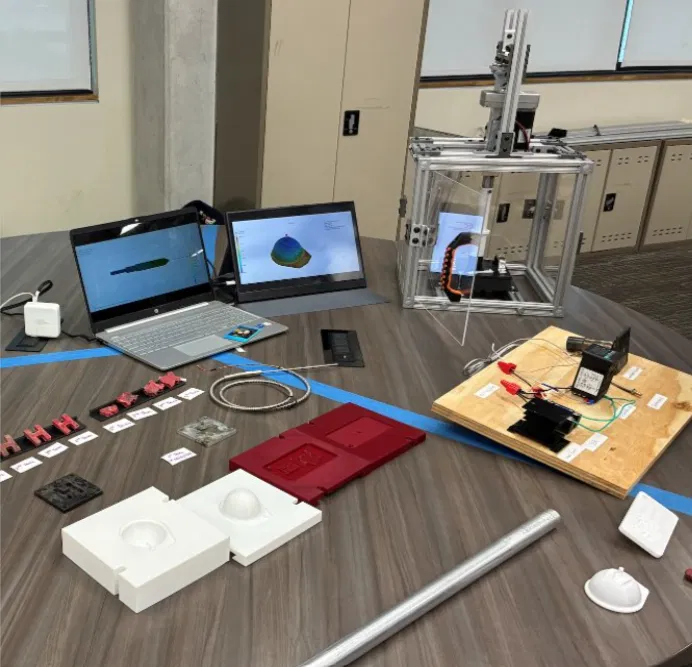

Đây là một bộ khuôn mình làm cho hệ thống Low Pressure Injection Molding (mình cũng tự thiết kế và gia công).
Bộ khuôn này có thể in 3D rồi dùng để đúc (molding) các loại nhựa khác. Khuôn cũng có sẵn các lỗ thoát khí (vent holes) để hỗ trợ quá trình bơm nhựa.

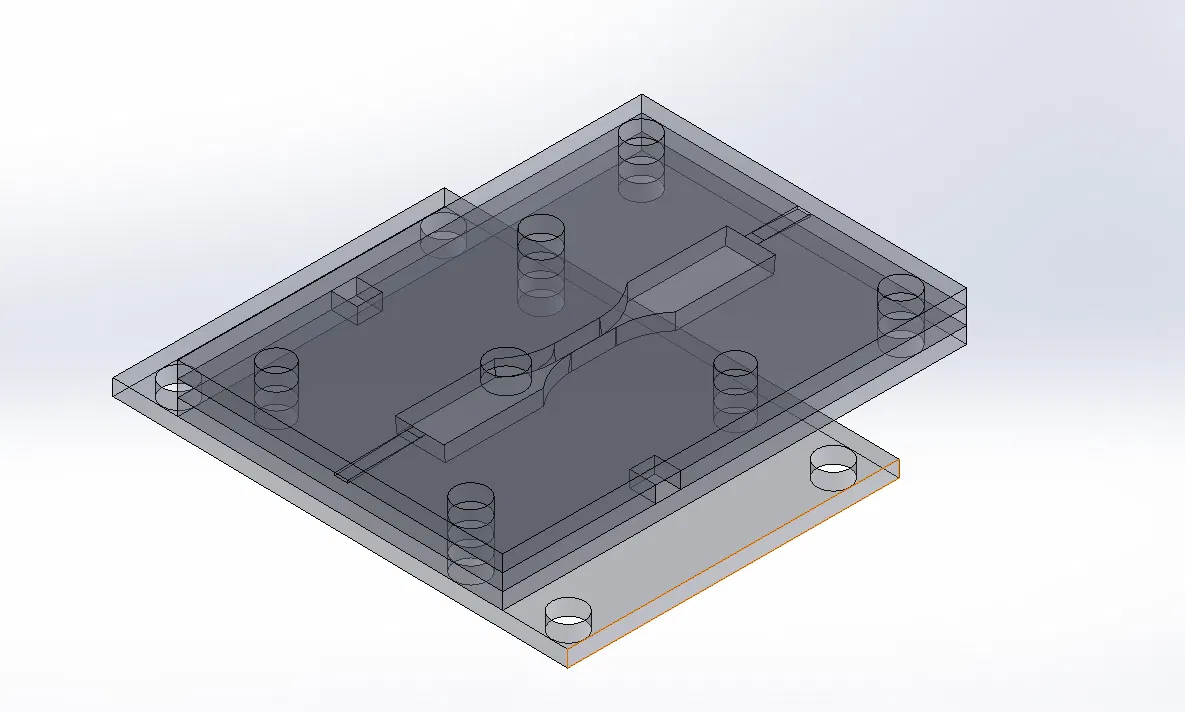

Khi in xong đầy đủ, dùng các lỗ xuyên (through holes) ở mặt trên để luồn hai con bolt 1/4" rồi siết chặt. Sau đó dùng các lỗ mù (blind holes) phía trên để gắn thêm cartridge heater (tùy chọn) nhằm tạo khuôn gia nhiệt. Tiếp theo, đưa nozzle chứa vật liệu của bạn vào lỗ 7mm để inject. Khuôn này đã được test ở áp suất 100 psi.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
