Khuôn móc khóa H&H - Low Pressure Injection Molding

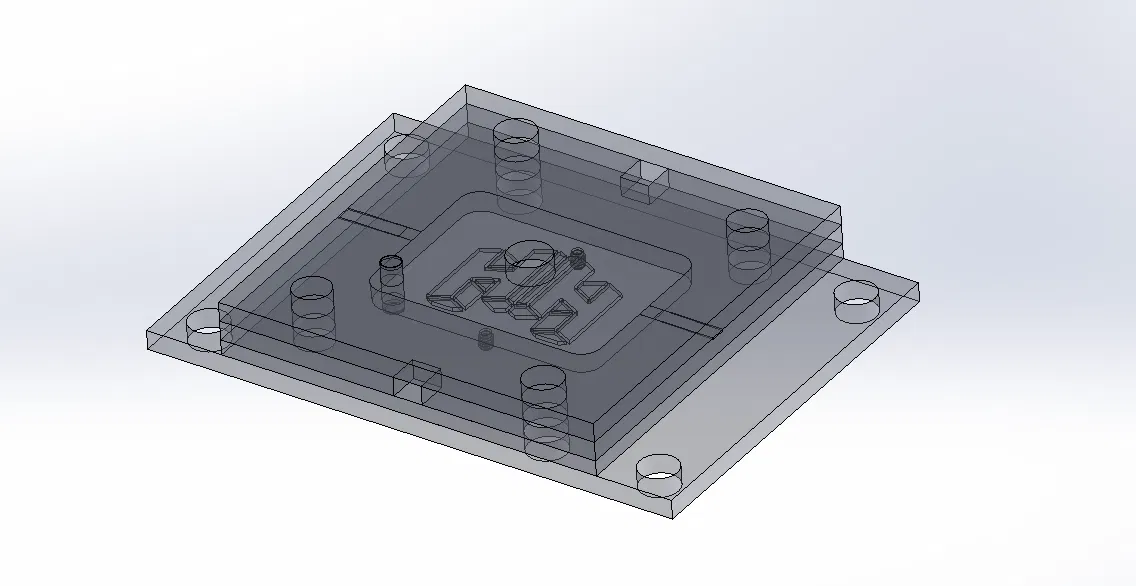

Bộ khuôn làm móc khóa H&H, thiết kế cho máy low-pressure injection molding. Có vent holes và ejection pins; siết bằng 2 bulông 1/4", hỗ trợ gắn cartridge heaters và bơm vật liệu qua lỗ 7mm. Test ở 100 psi.
Mô tả

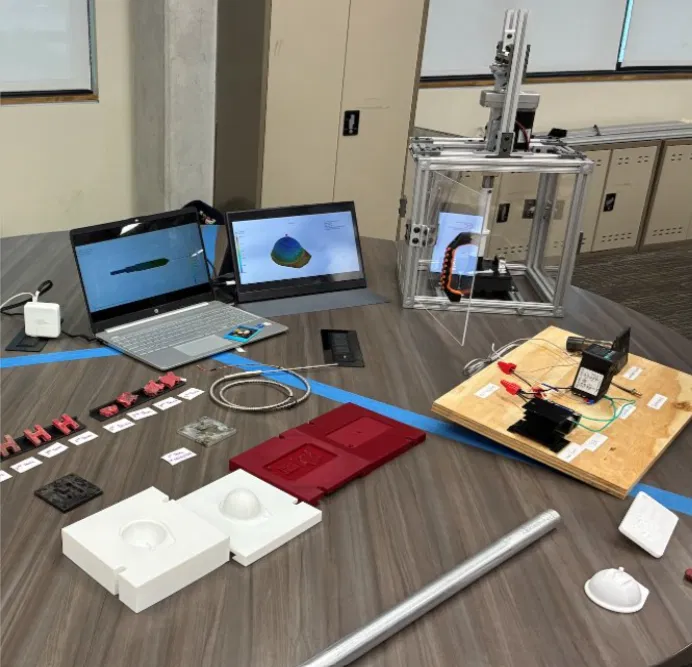

Đây là một bộ khuôn mình làm cho máy low-pressure injection molding (máy này mình cũng tự thiết kế và gia công).
Thiết kế để ép phun (injection), nhưng cũng có thể 3D print để đúc sáp, nhựa nhiệt độ thấp, và bê tông.
Có kèm lỗ thoát khí (vent holes) và chốt đẩy (ejection pins).
Khi đã print xong đầy đủ, dùng các lỗ xuyên (through holes) trên mặt trên để luồn hai con bulông 1/4" vào rồi siết chặt. Sau đó dùng các lỗ mù (blind holes) phía trên để gắn cartridge heaters (tùy chọn) nhằm tạo khuôn gia nhiệt. Tiếp theo, đưa nozzle với vật liệu của bạn vào lỗ 7mm để bơm/ép vật liệu vào khuôn. Các bài test cho bộ khuôn này được thử ở mức 100 psi.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
