VERSION 2

*LƯU Ý: Mình sẽ cập nhật thêm file và sửa lỗi dần theo quá trình làm, nên nhớ tải bộ file mới nhất trước khi in. Xem danh sách update bên dưới.

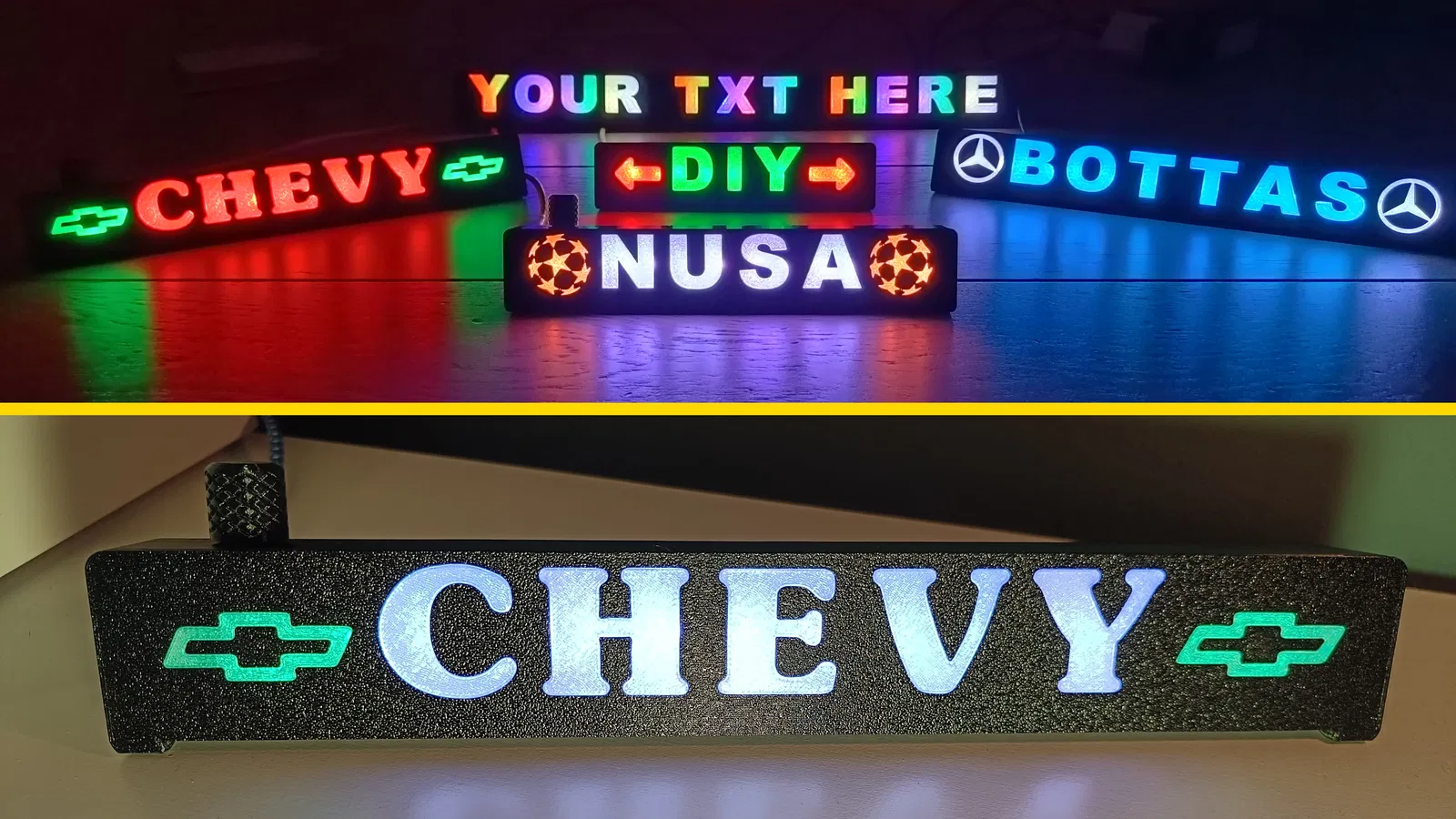

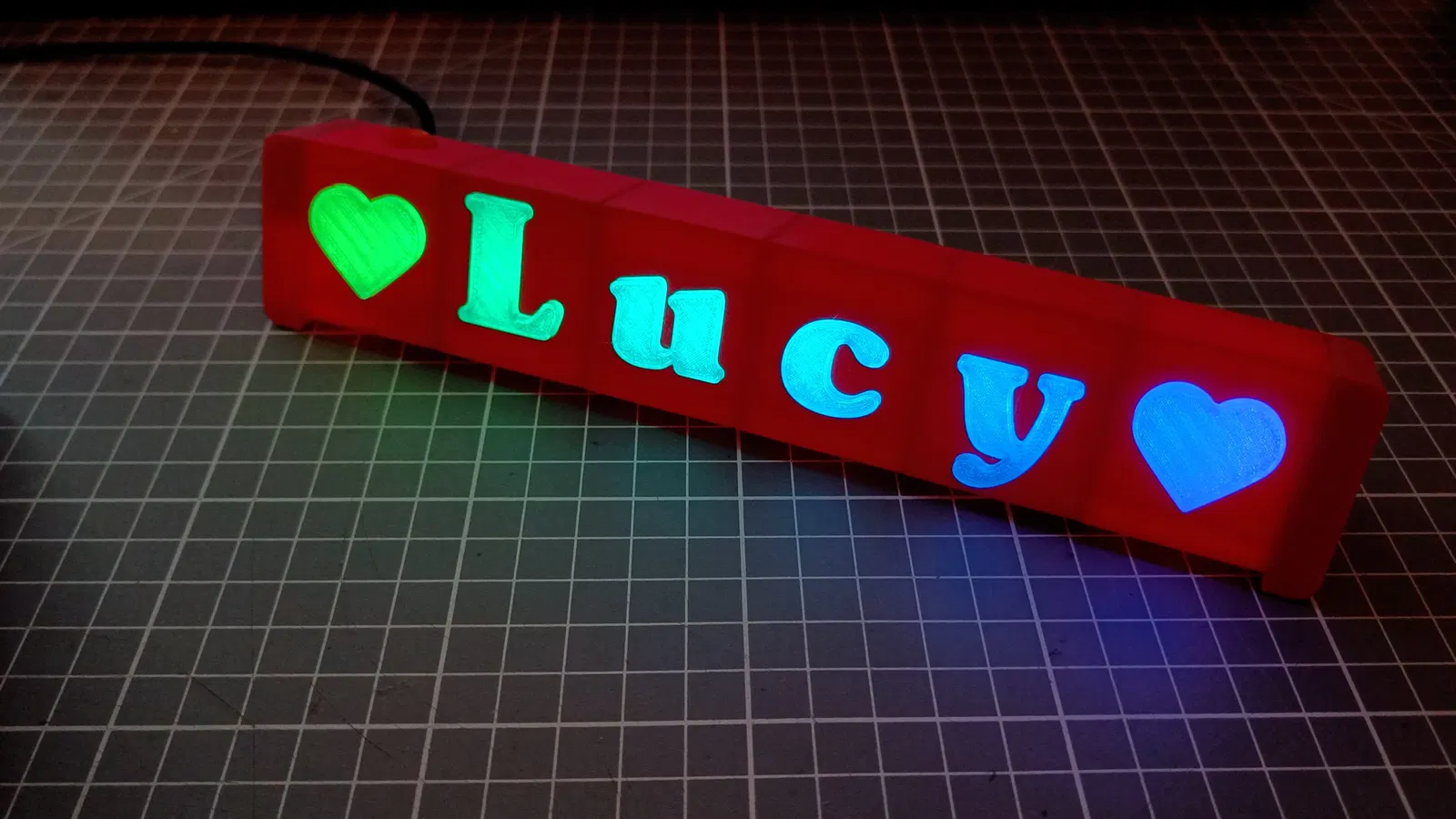

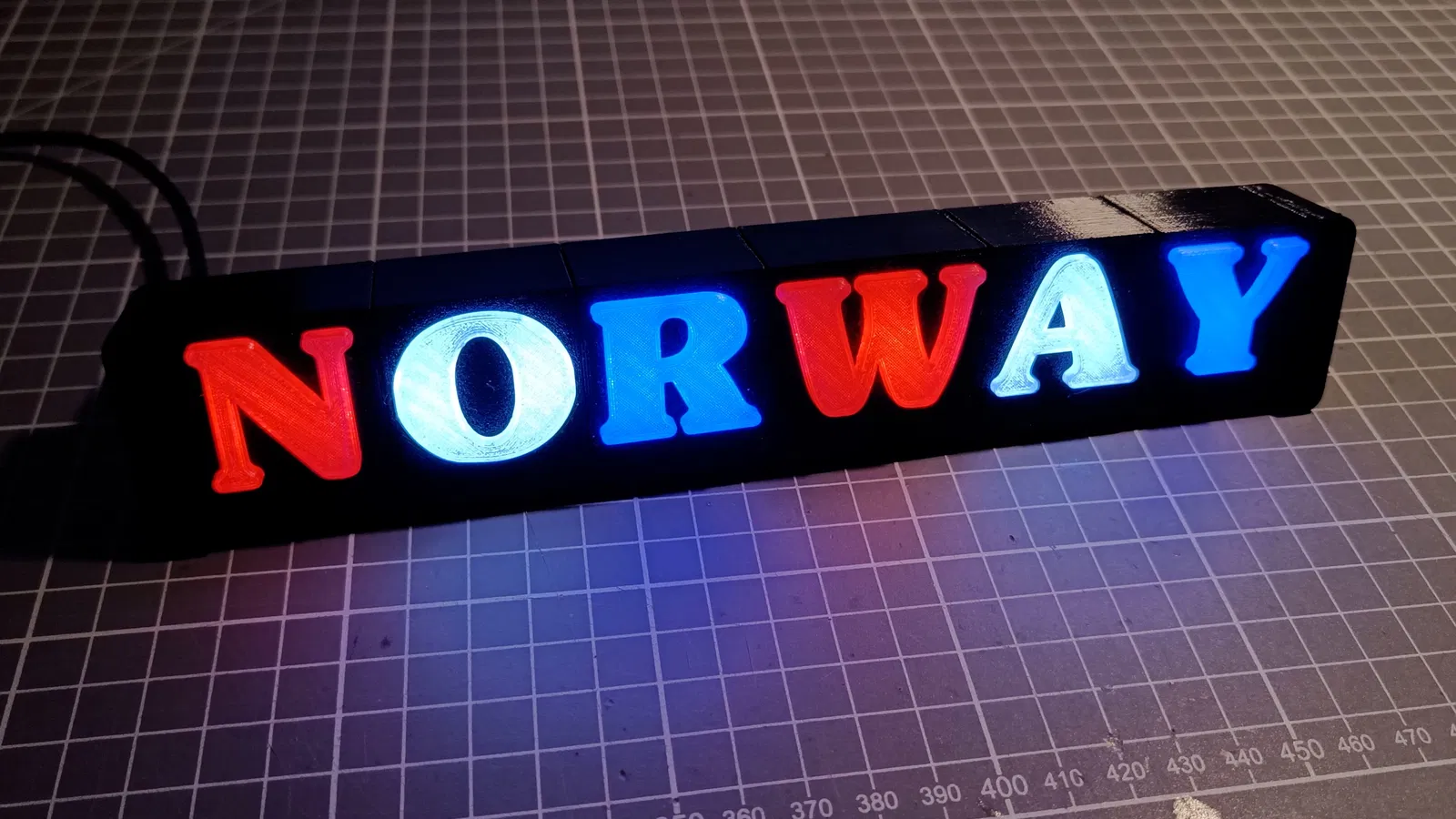

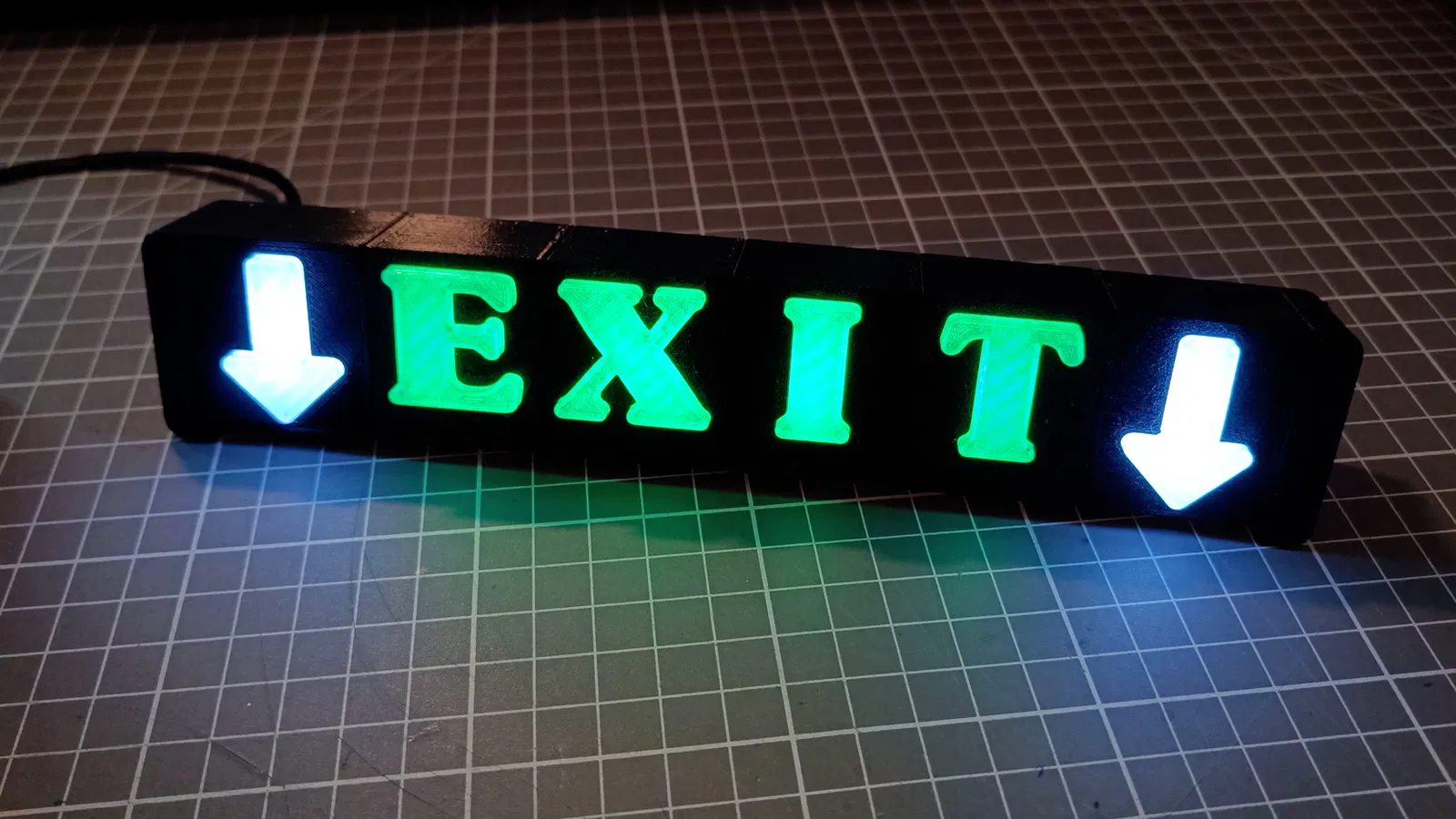

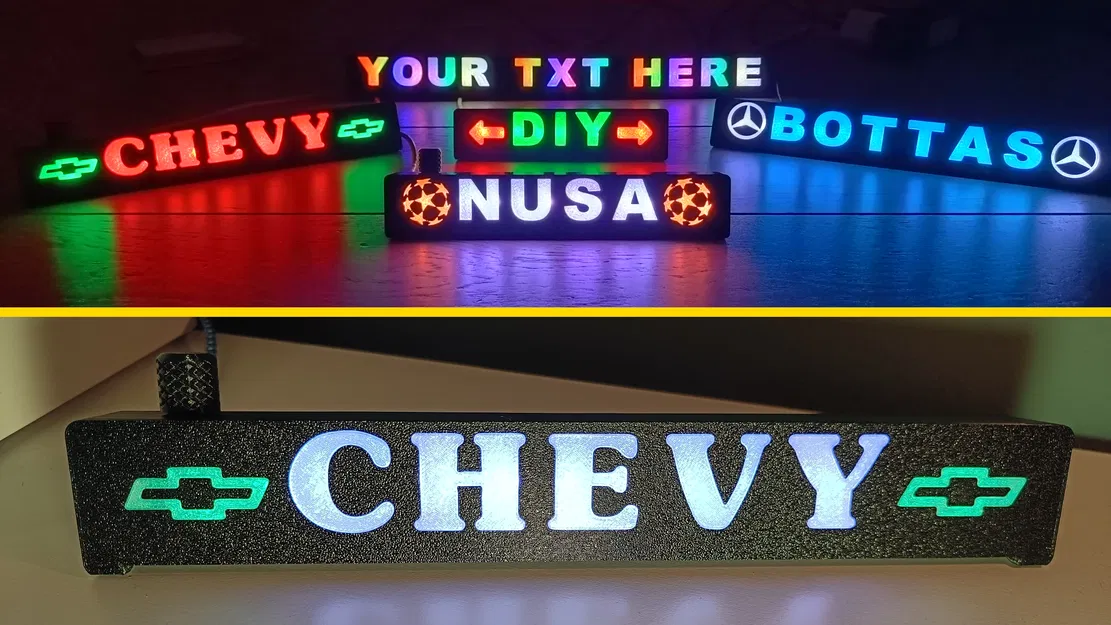

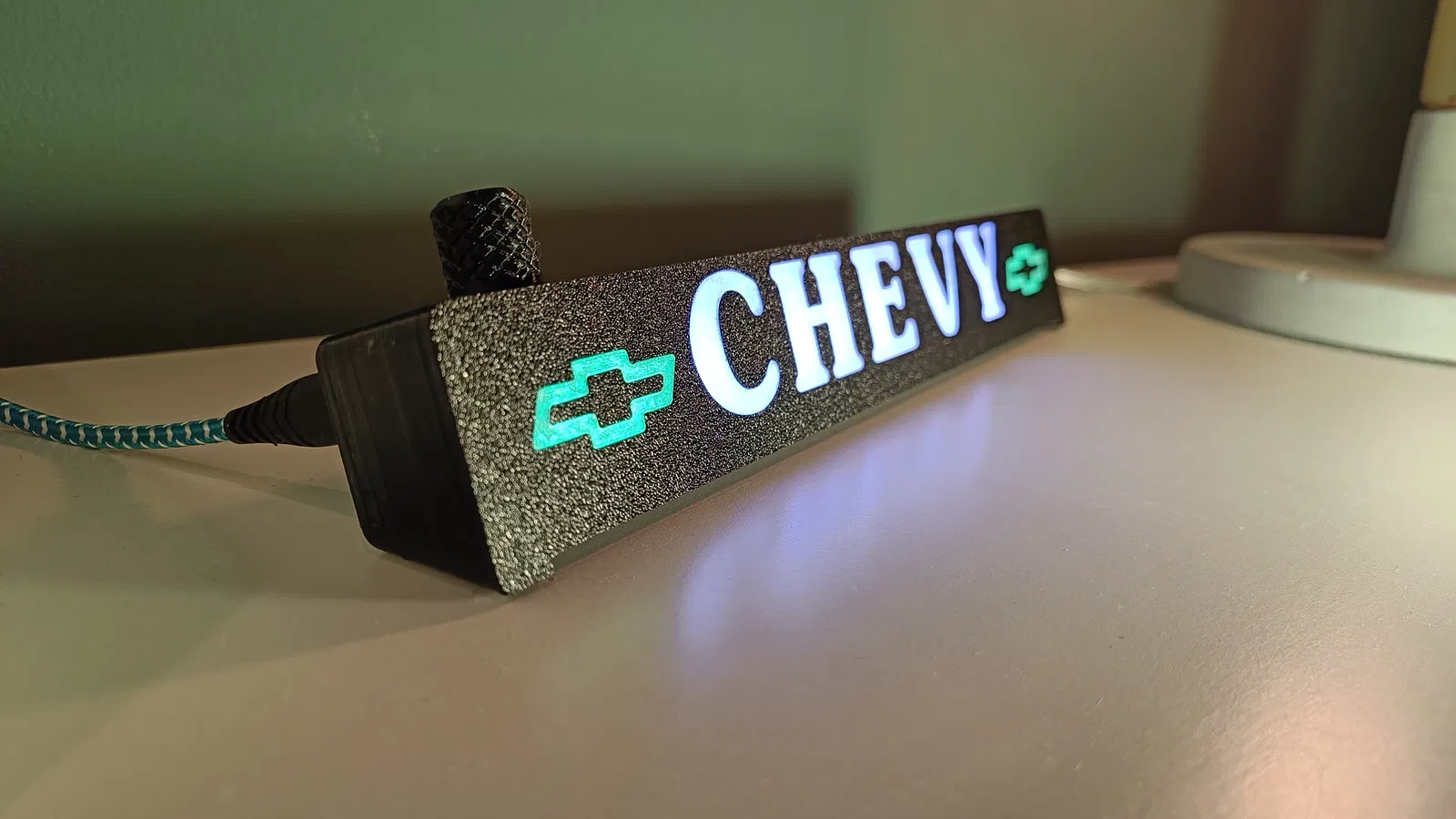

Bản cập nhật của bộ modular sign dùng RGB LED strip điều khiển bằng Arduino và encoder.

Video này nói về các cập nhật của version 2 và giải thích cách bạn có thể gộp các sign trong slicer, cũng như tự làm symbol/font trong Fusion 360 + vài mẹo & thủ thuật:

https://youtu.be/HEkK1SbHGLY

Hy vọng video này sẽ hướng dẫn bạn qua quy trình build chính:

https://youtu.be/QHCL2vn8N_w?si=xBbaYYko0cjVSfuB

Bạn có thể tìm code ở đây:

https://github.com/TheSkjegg/Modular_RGB_LED_Sign

Thông tin chung:

  • LƯU Ý: Mình chưa tự in hết tất cả ký tự, nên nếu bạn gặp vấn đề thì báo mình biết nha!
  • Mình sẽ cập nhật thêm file và sửa lỗi khi mình làm, nên nhớ đảm bảo bạn đang dùng bộ file mới nhất.

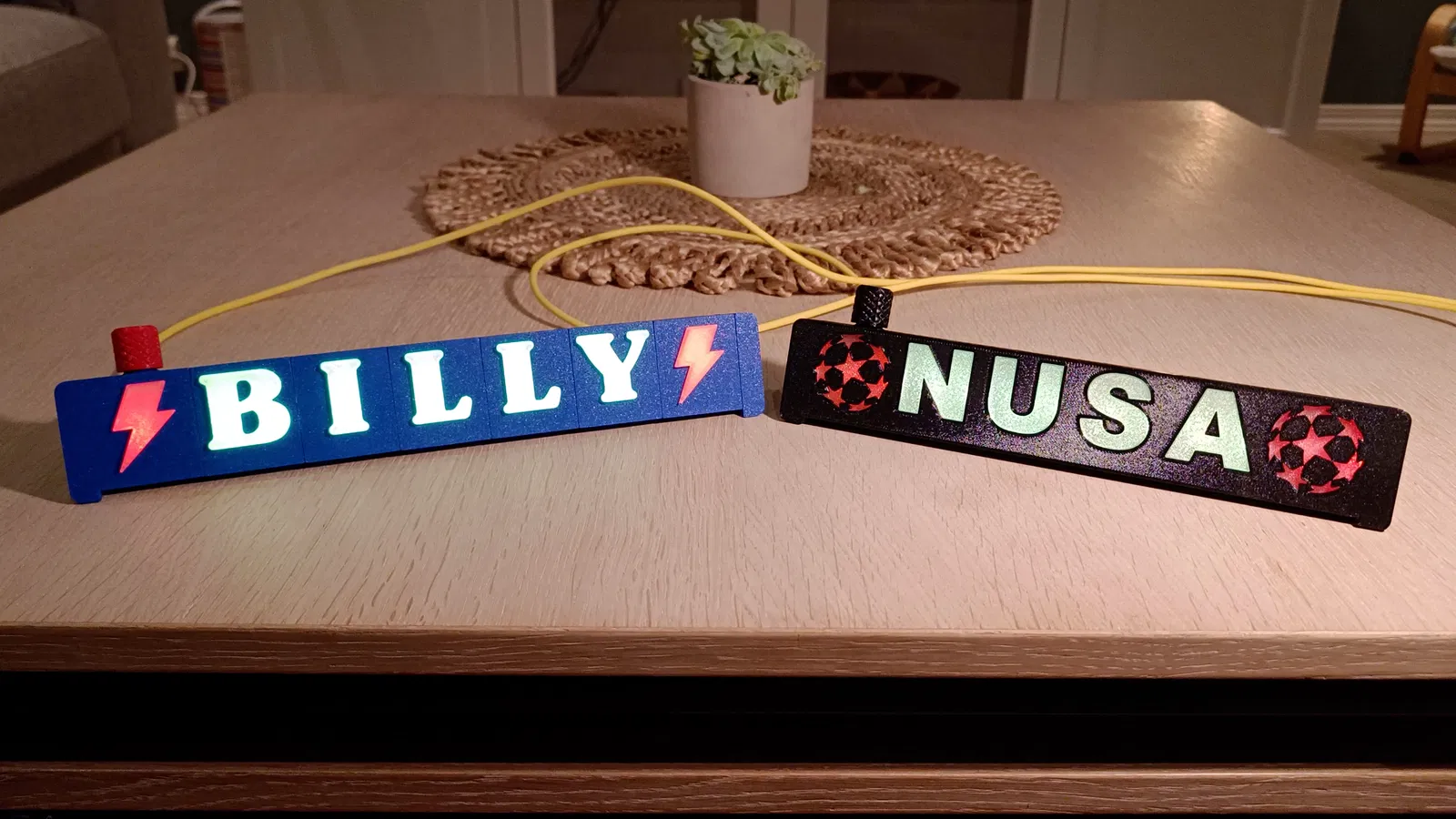

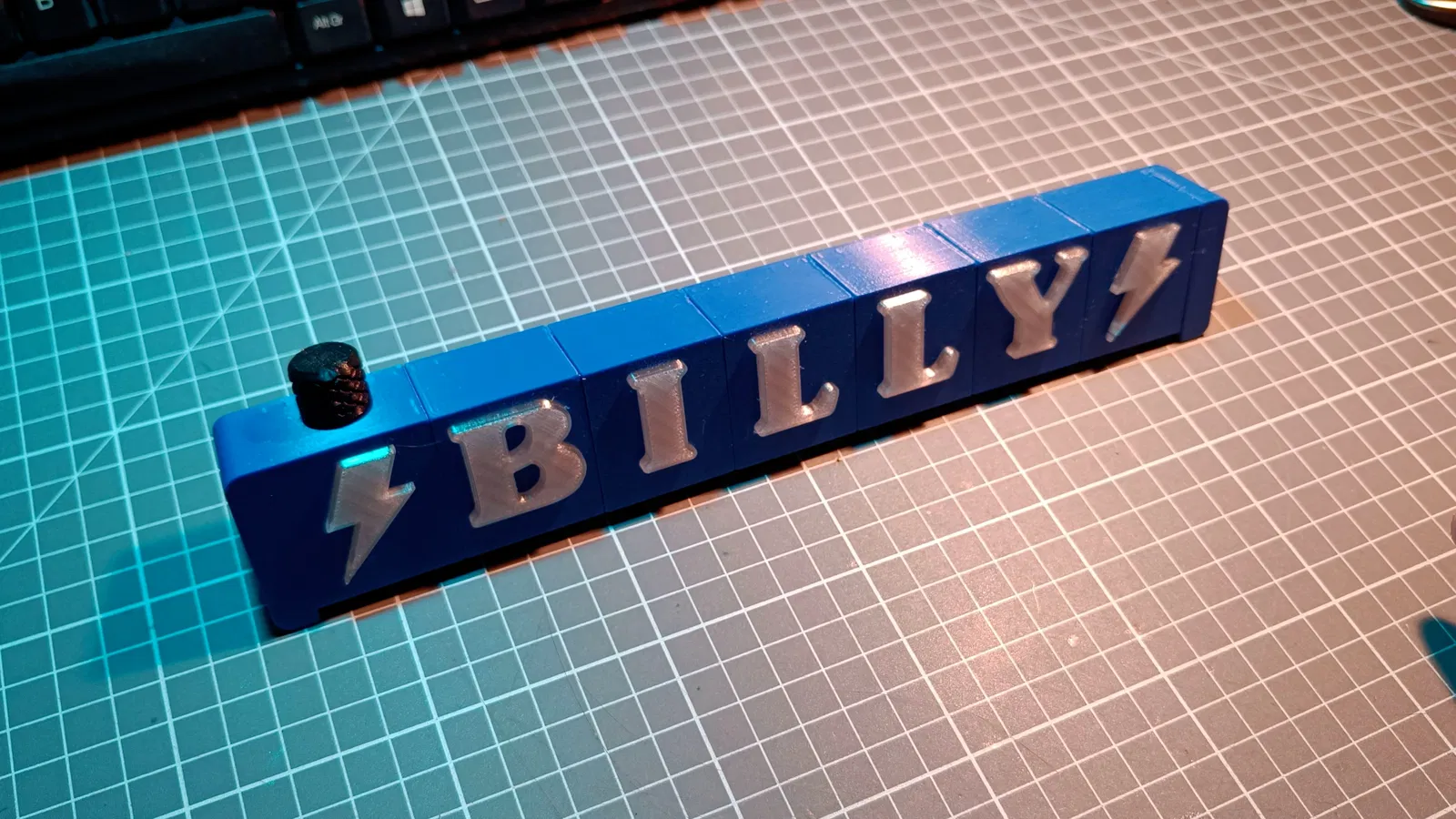

  • “Smart boxes” nên dùng làm ký tự đầu tiên, vì nó có chỗ cho microcontroller. Encoder là tuỳ chọn, mình có làm file cho cả 2 trường hợp.
  • Các phần còn lại của bảng dùng “Regular boxes”.
  • Kết thúc bảng bằng “DumbEndAngeled”.
  • Bề rộng bên trong chung của box là 30mm, những cái khác sẽ có _XX trong tên (ví dụ MM_35 và WW_38). Nắp sau (rear covers) cũng cần đúng theo kích thước này.
  • Lấy code mới nhất từ GitHub.

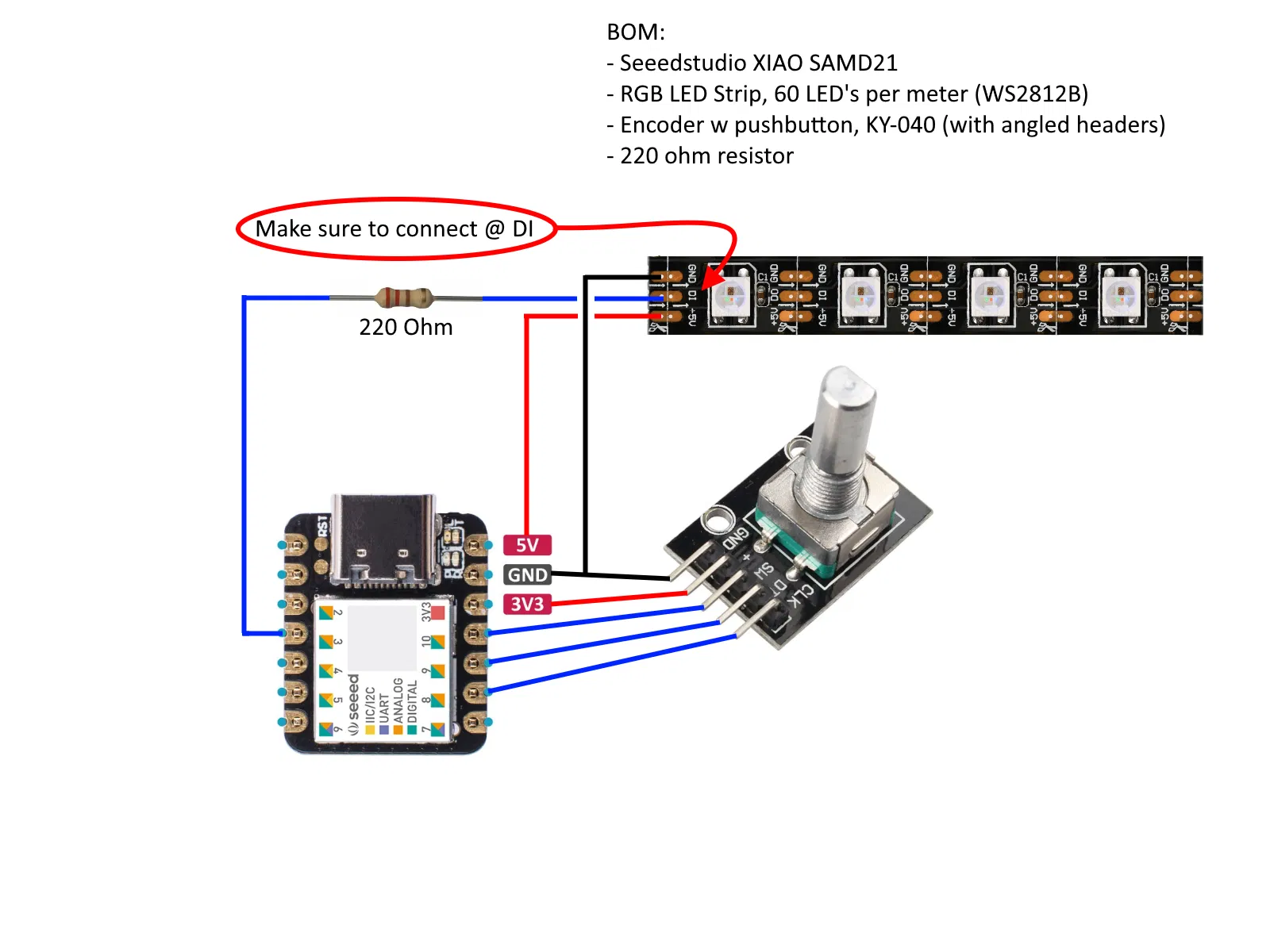

  • Sơ đồ đi dây kèm BOM nằm trong phần hình ảnh.
  • Mẹo: Mình thấy in quá nhanh trên Bambu có thể làm bo tròn góc chữ, nên đừng chạy nhanh quá.

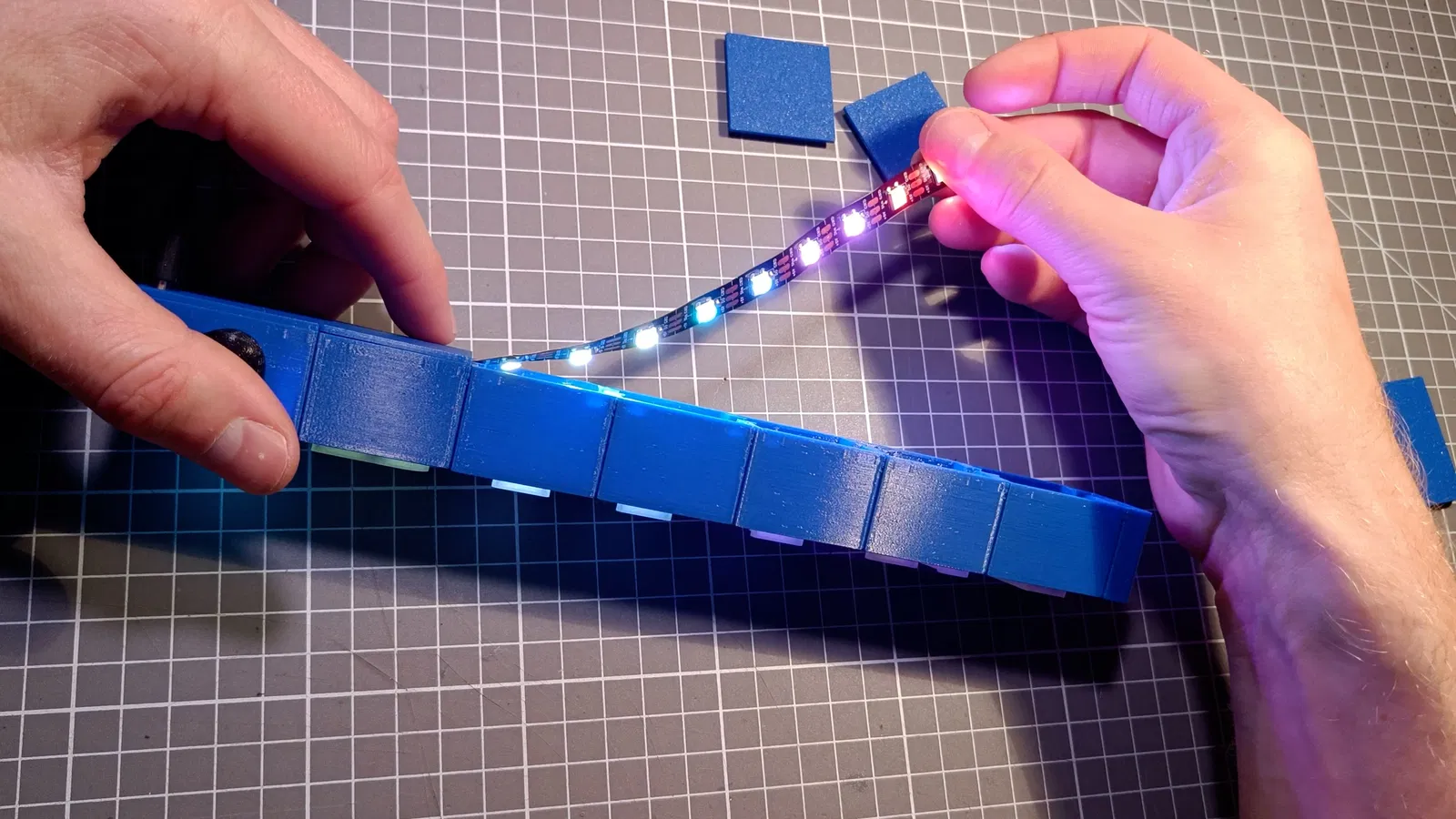

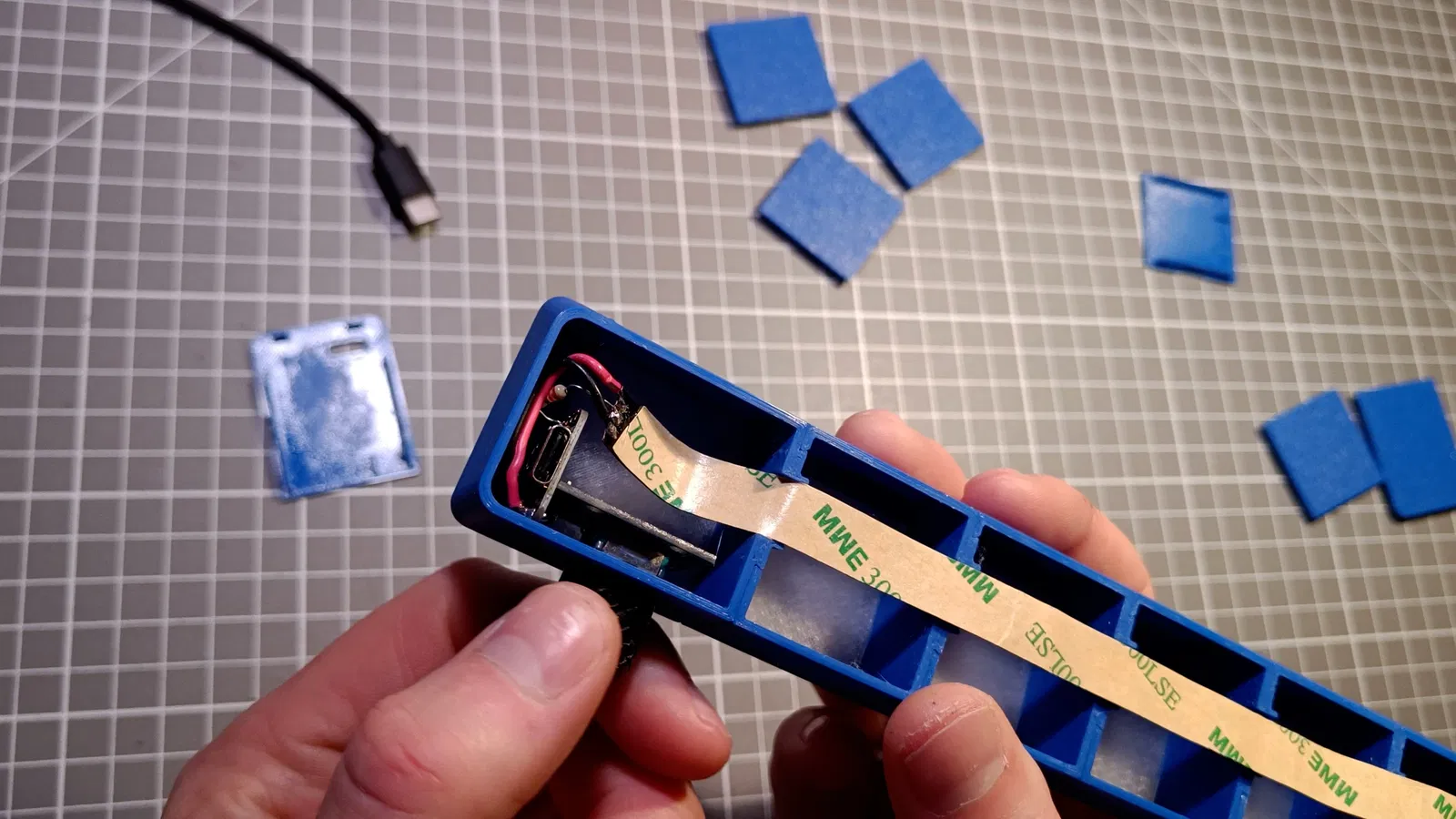

  • Mẹo: Phần letter/fills lắp khá khít. Đặt sign lên mặt phẳng rồi nhấn tất cả fills từ phía trên xuống trước, thường sẽ vào với một lực nhất định.
  • V2 - Vấn đề tab của Bambu Lab giờ đã được fix.
  • V2 - Font mới, Arial Black. Bạn sẽ thấy file của cả Subway và Arial Black ở đây (PS: Mình không làm chữ thường cho Arial Black).
  • V2 - Giờ bạn có thể tự làm symbol/chữ bằng các file BoxTemplates.step của mình.

Cài đặt PrusaSlicer:

Sign boxes & cover:

  • 0,20mm Quality

Transparent fills (quan trọng để tán sáng và che infill):

  • 0,20mm Quality
  • Vertical shells, perimeters: 1
  • Horizontal shells, solid layers, top: 12 (8 cho flush fills)
  • Horizontal shells, solid layers, bottom: 1
  • Infill, fill density: 25%
  • Infill, fill pattern: Gyroid

Linh kiện cần có:

  • Seedstudio XIAO SAMD21 microcontroller
  • RGB Led Strip, 60 LED trên mỗi mét (WS2812B)
  • Rotary Encoder, KY-040 kèm angled header
  • Điện trở 220 Ohm

Dưới đây là một số link Amazon cho các linh kiện:

XIAO: https://a.co/d/1hMEElo

Led Strip: https://a.co/d/j3JhLWk

Encoder: https://a.co/d/8fbNGSe

UPDATES:

24.01.25: Đã cập nhật regular Subway boxes 15mm vì trước đó không căn thẳng hàng trong slicer.

Chúc bạn build ngon lành — mình rất muốn được xem thành phẩm!
