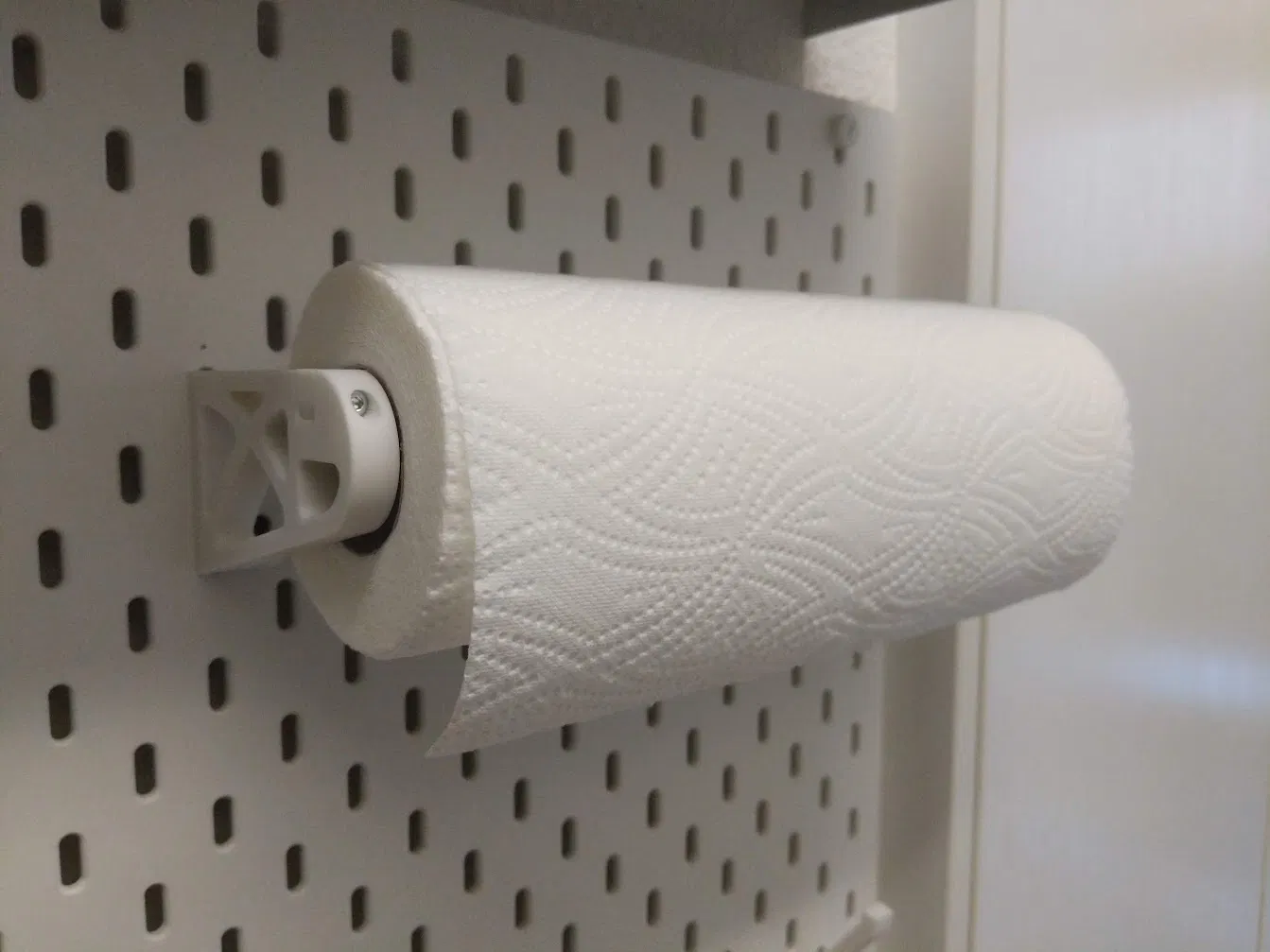

Giá treo cuộn giấy Quick-Change cho pegboard IKEA SKÅDIS

Đây là bản remix từ mẫu siêu hay Quick-Change Paper Towel Wall Mount của DanPDK, chỉnh sửa để dùng được với pegboard IKEA SKÅDIS.

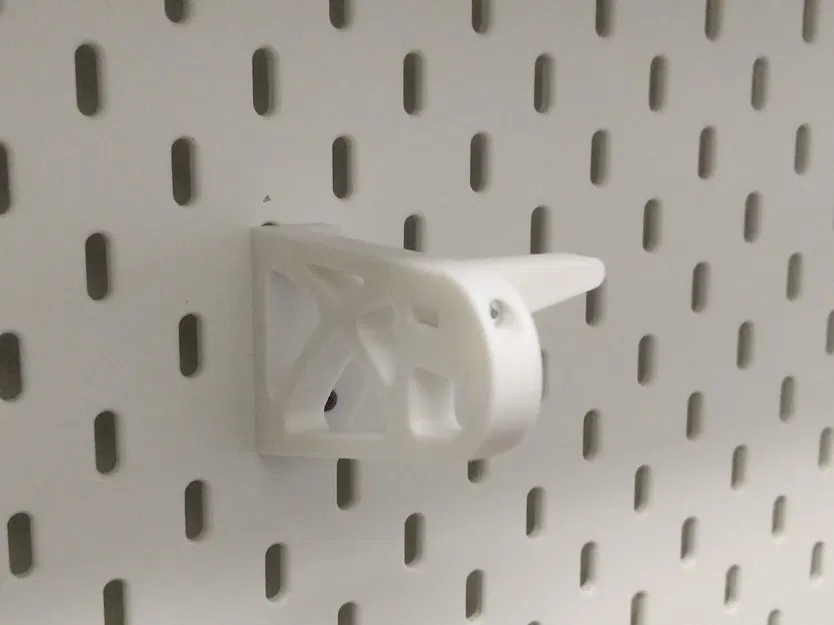

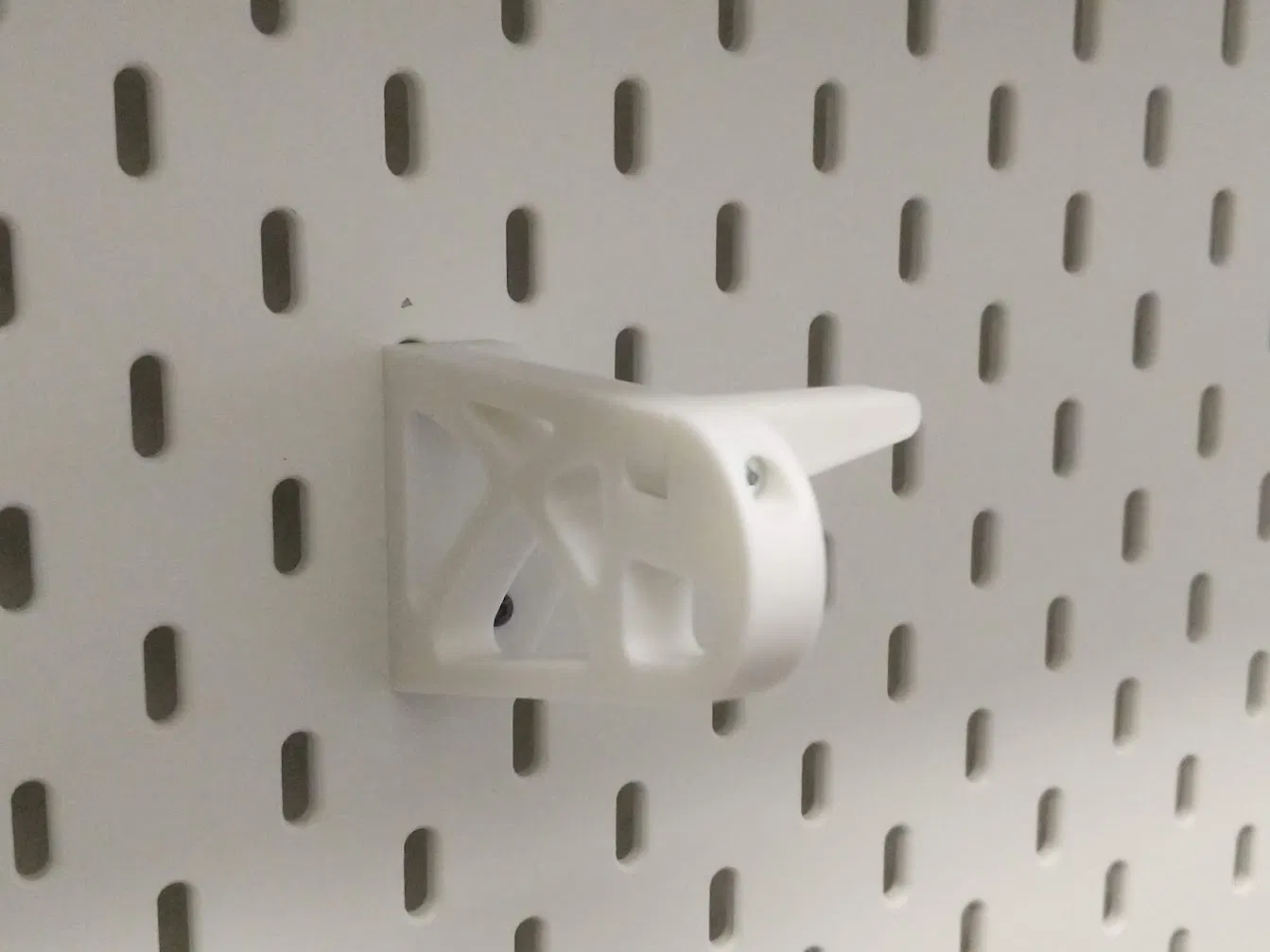

Gắn rất chắc chắn, không bị lắc hay rung. Nhờ dùng T-Nuts, bộ này bám cực kỹ, lắp/tháo cũng nhanh với tua vít. Có thể chỉnh để vừa đa số cuộn giấy bếp (mọi chiều dài và đường kính tối đa 130mm).

Xem thêm về Skadis T-Nuts Mounting System và ghé Skadis T-Nuts Collection để xem thêm nhiều phụ kiện Skadis khác dùng T-Nuts.

BOM

Qty

Description

Sourcing

6

M2.5 hoặc M2 16mm Socket Head Cap Screw

Aliexpress

6

M2.5 hoặc M2 DIN934 Hex Nut

Aliexpress

4

M3x6mm Button Head Cap Screw**

Aliexpress

4

M3 DIN934 Hex Nut

Aliexpress

2

M3x20mm Socket Head Cap Screw

Aliexpress

** Cũng có thể dùng socket head, nhưng button head nhìn gọn đẹp hơn.

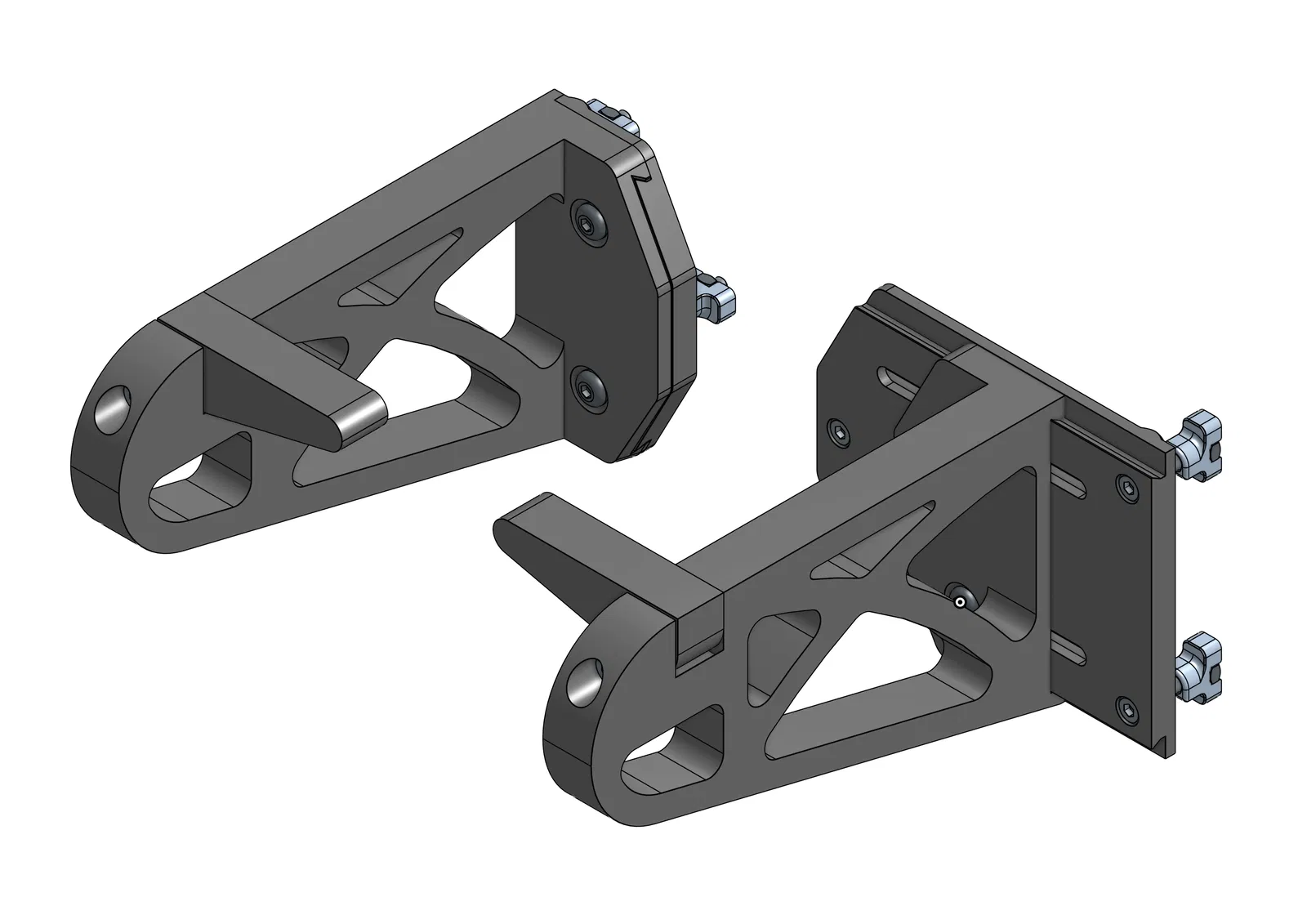

Fixed Arm VS Sliding Arm

Bạn có thể chọn dùng 2 tay cố định (không chỉnh được) hoặc 1 tay cố định + 1 tay trượt, để phù hợp hầu như mọi kích thước cuộn giấy.

Dùng tay cố định cho cả hai bên sẽ lý tưởng nếu bề ngang cuộn giấy của bạn cỡ 100, 140, 180, 220, 260, 300, 340, v.v. (mỗi bước 40mm). Nếu cuộn giấy nằm giữa các size này thì dùng bản trượt một bên.

Tay trượt có thể trượt tối đa 40mm nên bạn chỉ cần khả năng chỉnh ở một bên. Bên còn lại dùng tay cố định là được.

Alternative Flapper

Nhờ từ Superjanneke, có 2 phiên bản flapper. Bản gốc cạnh sắc (trái) và một biến thể bo tròn phần đỉnh và cạnh (phải) giúp giảm ma sát lên cuộn giấy.

Phiên bản M2.5 hoặc M2

Đường kính ốc khuyến nghị để bắt các mounting plate lên pegboard Skadis là M2.5 vì nó cứng cáp hơn và đầu ốc to hơn, giúp phân bố lực ép trên chi tiết in ra trên diện tích lớn hơn.

Tuy nhiên, đôi khi ốc M2 lại dễ mua ở địa phương hơn M2.5. Trường hợp đó, bạn dùng phần cứng M2 và in các part có hậu tố “M2”. Chỉ có Skadis T-Nut và Mounting Plates là khác nhau tùy loại ốc bạn dùng. Arms và Flappers dùng phần cứng M3.

Printed Parts

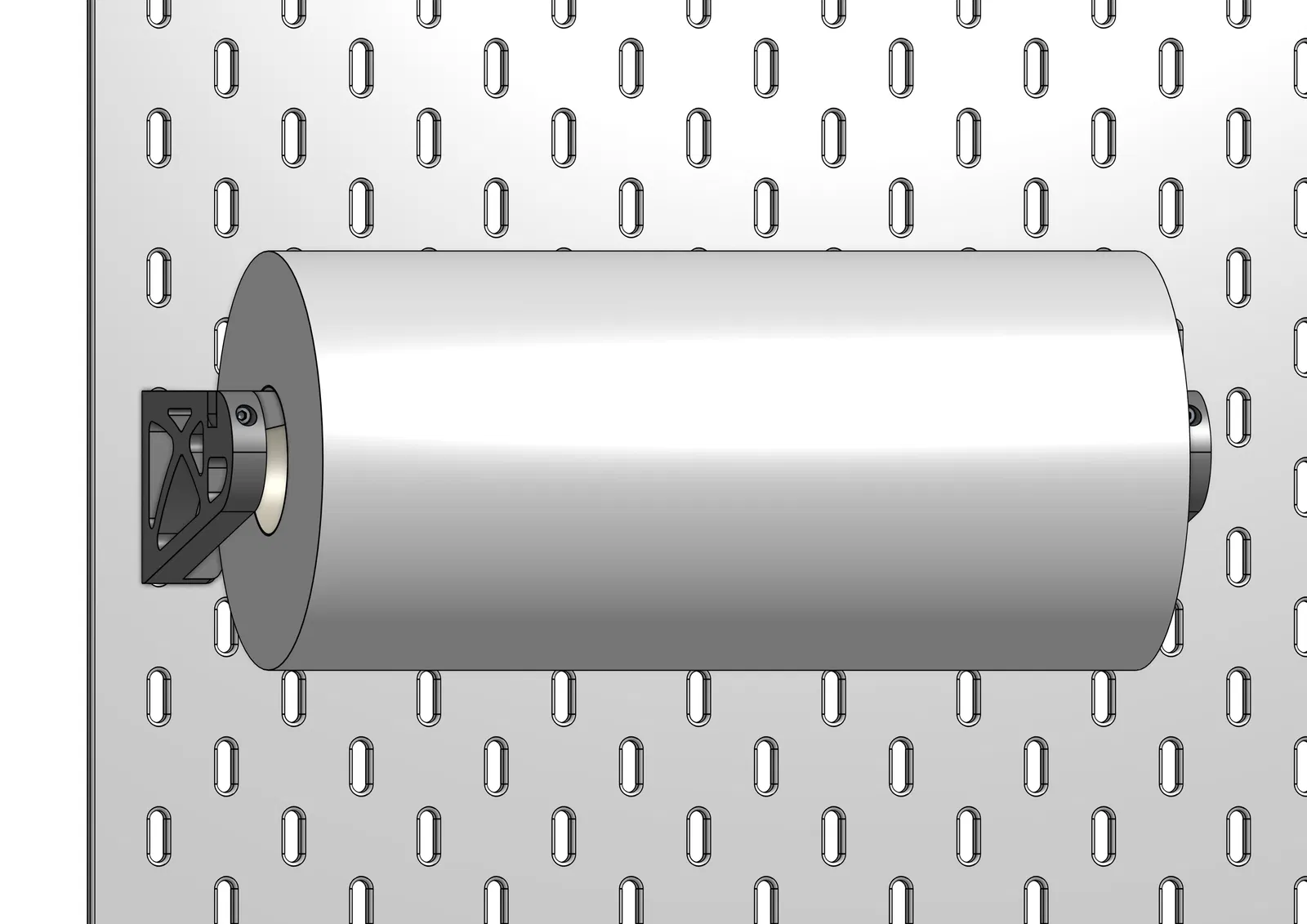

Bạn có thể dùng 2 tay cố định nếu cuộn giấy vừa khít giữa hai tay. Cuộn rộng ~260mm và mọi mức tăng 40mm đều ổn (đã test với cuộn 257mm).

Nếu cuộn giấy nằm giữa các mức đó, bạn dùng 1 tay cố định + 1 tay trượt.

Fixed Arm (mỗi tay)

Qty

Part

Download

3

Skadis T-Nut (M2.5 hoặc M2)

Download here

1

Mounting Plate Fixed Left hoặc Right (M2.5 hoặc M2)

this project

1

Arm Fixed Left hoặc Right

this project

1

Flapper Left hoặc Right

this project

Sliding Arm (mỗi tay)

Qty

Part

Download

3

Skadis T-Nut (M2.5 hoặc M2)

Download here

1

Mounting Plate Sliding Left hoặc Right (M2.5 hoặc M2)

this project

1

Arm Sliding Left hoặc Right

this project

1

Flapper Left hoặc Right

this project

Printing

Lưu ý máy in của bạn cần được calibration kỹ để đạt đúng dung sai khi trượt Arm lên Mounting Plate. Over-extrusion có thể làm fit bị chặt/sai. Nếu bạn không trượt Arm lên được file Mounting Plate, hãy chà bớt vật liệu ở Mounting Plate bằng giấy nhám hoặc dũa đến khi khớp vừa đẹp.

Settings

• Material: Tùy bạn (nếu cần thì bù co rút)
• Extrusion width: 0.4mm
• Layer height: 0.2mm
• Perimeters: 4
• Infill: 20% trở lên

Part Orientation

Tất cả file STL đã được xoay sẵn, bạn cứ in theo đúng hướng mặc định. Tùy máy, nên in T-Nuts riêng và chậm hơn chút. Bạn có thể dùng brim cho các Mounting Plates.

Lắp ráp bản Fixed

Lưu ý: Trong hướng dẫn và hình minh họa bên dưới, phần cứng M2.5 được dùng cho T-Nuts. Nếu bạn dùng M2 thì thay bằng đai ốc/ốc M2 thay cho M2.5.

Step 1

• Nhét các đai ốc M3 vào mặt sau của Mounting Plate.
• Luồn các ốc M2.5x16mm qua 3 lỗ trên Mounting Plate như hình.
• Lắp đai ốc M2.5 vào trong T-Nut rồi vặn vào các ốc M2.5. Để lỏng.
• Lặp lại cho Mounting Plate còn lại.

Step 2

• Luồn T-Nuts qua các lỗ trên pegboard Skadis.
• Ép Mounting Plate sát vào pegboard. Nó sẽ tự canh sao cho ốc nằm giữa lỗ.
• Siết chặt các ốc M2.5.

Step 3

• Lắp Flapper vào Arm bằng ốc M3x20mm như hình. Đừng siết quá tay.

Step 4

• Trượt Arm vào Mounting Plate như hình.

Step 5

• Cố định Arm bằng ốc M3x6mm (hoặc M3x8mm kèm washer) và siết vào các đai ốc M3 ở mặt dưới của Mounting Plate.

Step 6

• Lặp lại step 2 cho Mounting Plate còn lại.

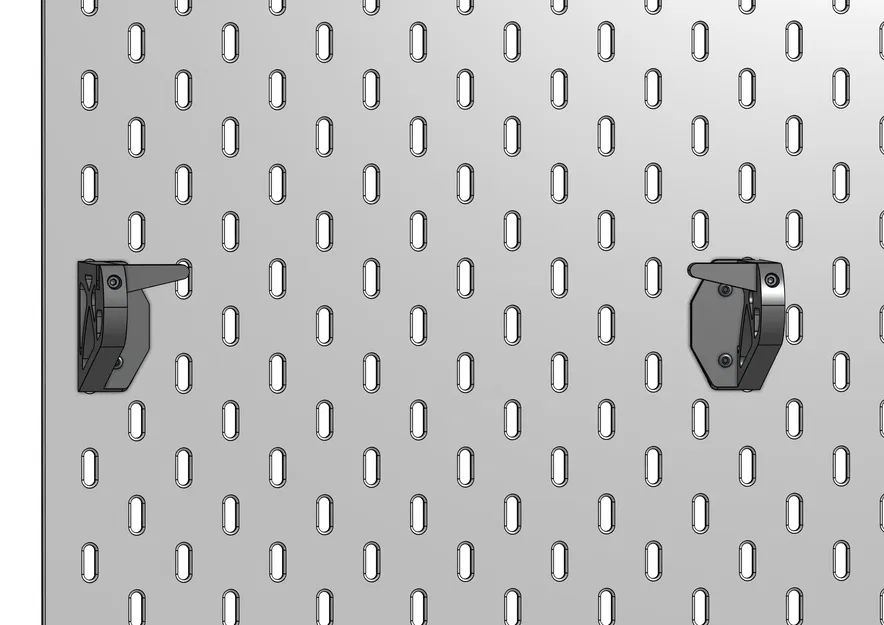

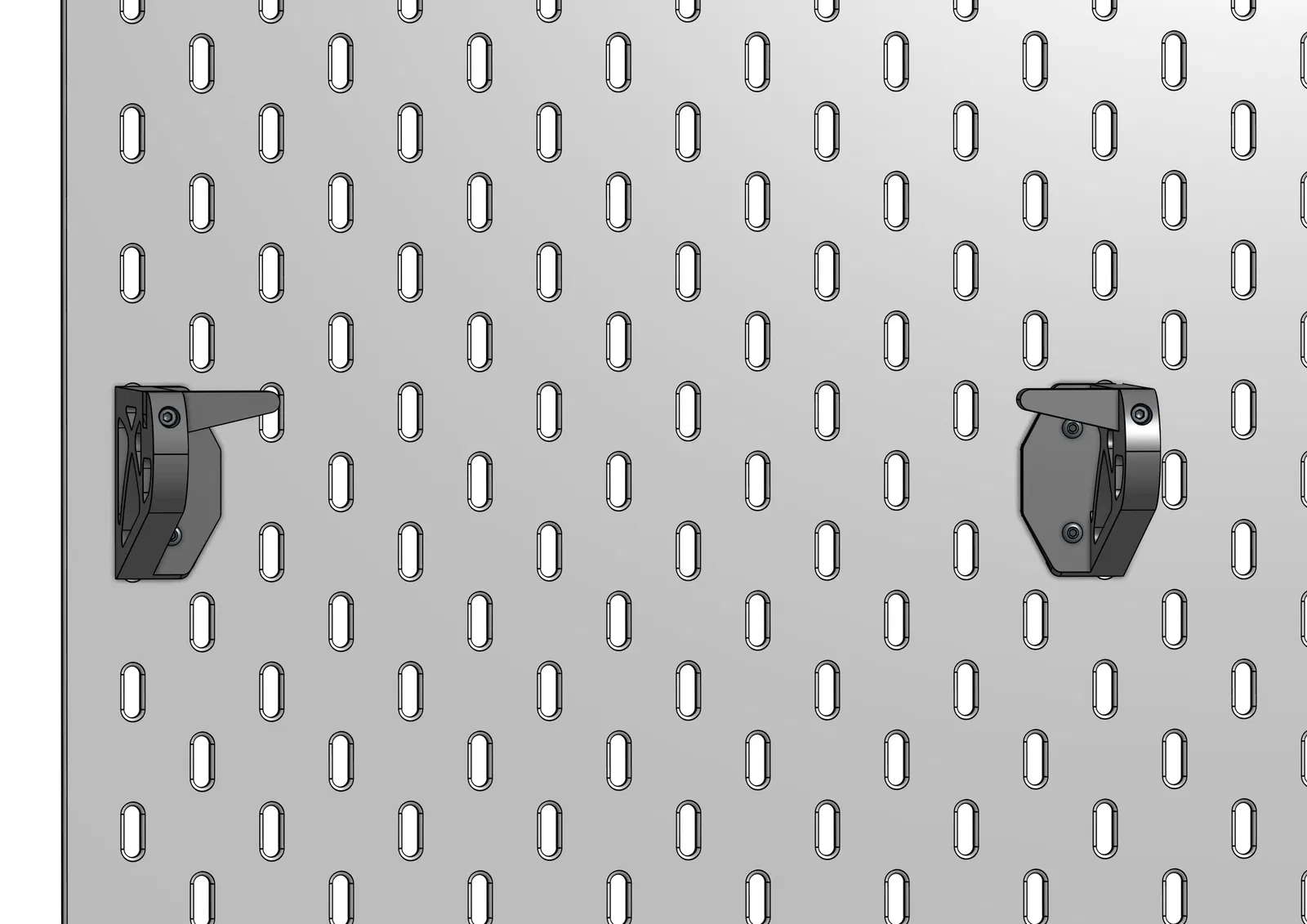

• Gắn Mounting Plate với khoảng cách phù hợp với cuộn giấy của bạn.
• Lặp lại step 3 tới 5 cho Arm còn lại.

Lắp ráp bản Sliding

Cách lắp bản trượt khá giống bản cố định. Bạn tham khảo các hướng dẫn bên trên.

Khác biệt chính là bạn nên lắp hoàn chỉnh Arm + Mounting Plate trước khi gắn lên pegboard.

1. Gắn ốc M2.5 vào Mounting Plate và lắp T-Nuts.
2. Trượt Arm vào Mounting Plate như hình.
3. Lắp ốc M3x6mm và đai ốc, để lỏng để Arm vẫn trượt được trên Mounting Plate.
4. Trượt Arm về giữa Mounting Plate để các ốc M2.5 lộ ra và thao tác được.
5. Gắn cả cụm lên pegboard và siết chặt hoàn toàn ốc M2.5.
6. Trượt Arm tới vị trí mong muốn.
7. Siết chặt hoàn toàn ốc M3.
