Ngàm SKÅDIS gắn Lenovo Tab M8 Gen 2 & Gen 3
Ngàm (mount) giúp gắn chắc Lenovo Tab M8 Gen 2 TB-8505F và Gen 3 TB-8506F lên bảng peg IKEA SKÅDIS bằng Skadis T-Nuts. Fit khít, ít rung, lắp nhanh; có STL riêng cho từng đời.
Mô tả
Đây là ngàm (mount) để gắn Lenovo Tab M8 lên bảng peg IKEA SKÅDIS. Mẫu này dùng Skadis T-Nuts nên bám rất chắc và lắp cũng dễ. Ngàm cứng cáp, không bị rung lắc. Độ fit khá khít, nên cứ mạnh tay ấn tới khi nó “snap” vào đúng vị trí.
Xem thêm về Skadis T-Nuts Mounting System và ghé Skadis T-Nuts Collection để tìm thêm phụ kiện Skadis khác có dùng T-Nuts.
Có STL riêng cho Gen 2 và Gen 3.
Model
Generation
Printable file
Lenovo TB-8505F
Gen 2
Tab M8 Mount Gen 2.stl
Lenovo TB-8506F
Gen 3
Tab M8 Mount Gen 3.stl
BOM
Qty
Description
Sourcing
4
M2.5 DIN934 Hex Nut
4
M2.5x10 (hoặc dài hơn) Socket Head Cap Screw
Printed Parts
Qty
Part
Download
2
Tab M8 Mount Gen 2 hoặc Tab M8 Mount Gen 3
this project
4
Skadis T-Nut M2.5
Printing
In đúng theo hướng đặt ban đầu. Tất cả file STL đã được xoay sẵn.
- Vật liệu: PETG (hơi dẻo nhẹ, tốt cho việc lắp)
- Extrusion width: 0.45mm
- Layer height: 0.2mm
- Perimeters: 4
- Infill: 0%
- Solid top / bottom layers: 4
Mounting Options

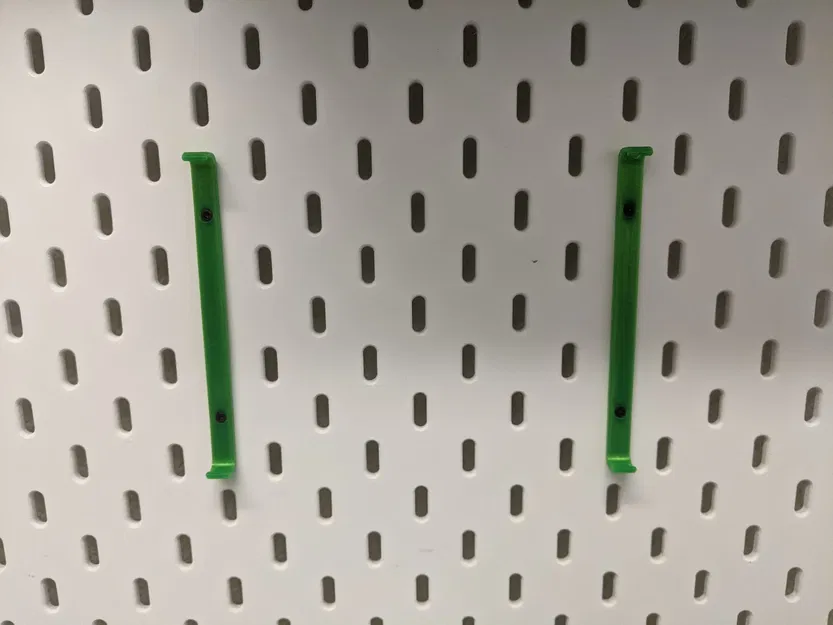

Bạn có thể dùng 2 ngàm và đặt cách nhau xa. Lúc đó sẽ phải lắp tablet hơi lệch một chút vì camera sau bị vướng.
Bạn cũng có thể đặt 2 ngàm sát nhau. Nhớ để ý nút nguồn và nút âm lượng. Ngàm bên trái phải nằm ở khoảng giữa các nút.
Nếu bạn không cần tương tác với tablet (không chạm) thì có thể dùng 1 ngàm đặt ở giữa.

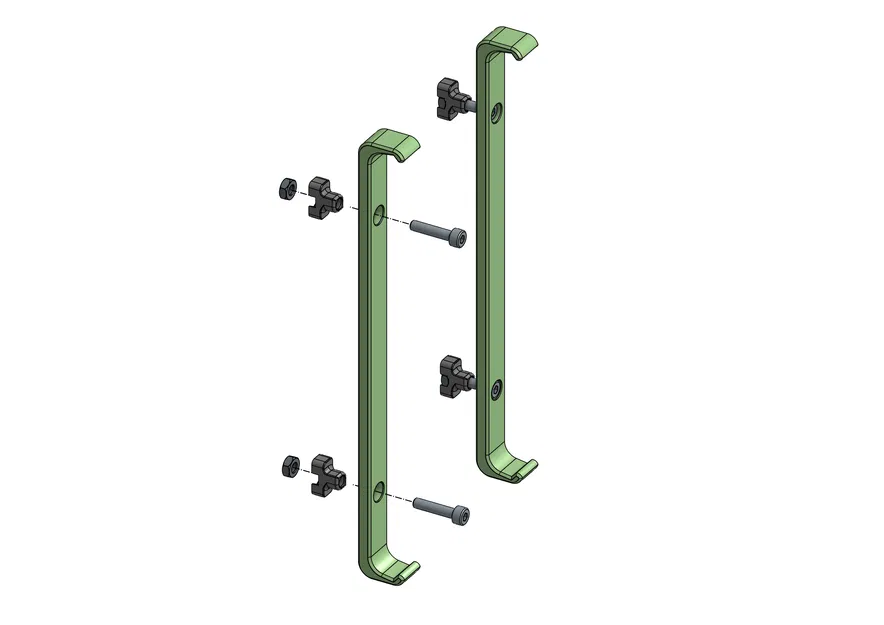

Assembly
- Ấn các đai ốc lục giác M2.5 vào T-Nuts
- Luồn vít M2.5 qua các lỗ trên ngàm đã in
- Vặn T-Nuts vào vít M2.5 cho tới khi khoảng cách từ đáy ngàm đến T-Nut còn khoảng 2mm
- Canh T-Nuts theo chiều dọc
- Đưa cả cụm xuyên qua các lỗ trên bảng peg Skadis theo cấu hình bạn muốn. Phần in sẽ tự canh thẳng.
- Siết vít lại nhưng đừng siết quá chặt.
Install the Display

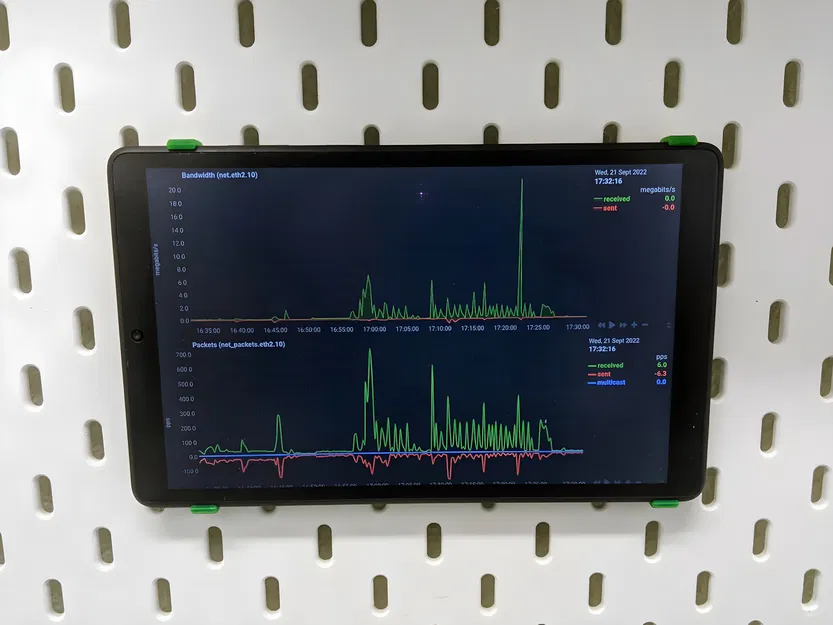

- Đặt mép dưới của tablet vào các móc dưới của ngàm và đảm bảo nó nằm chắc.
- Ấn mạnh mép trên của tablet vào các móc trên của ngàm cho tới khi nó gài chắc vào. Lưu ý camera sau nếu bạn đặt ngàm kiểu rộng, hoặc lưu ý nút nguồn/nút âm lượng nếu bạn lắp kiểu sát nhau!
Có thể bạn sẽ phải ấn khá mạnh vì fit khít. PETG sẽ có độ dẻo vừa đủ nếu in theo các thông số trên và sẽ không bị gãy.
