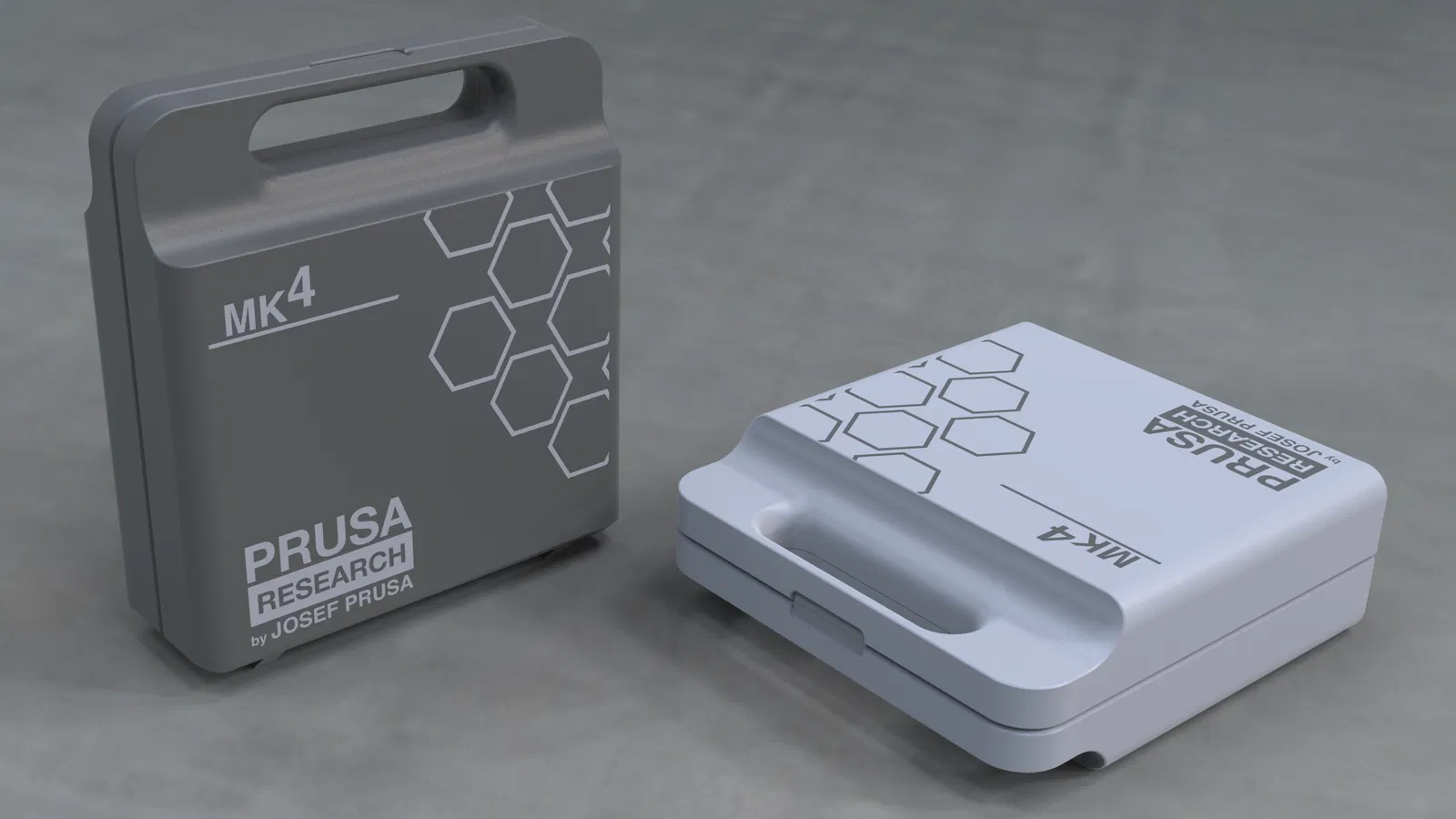

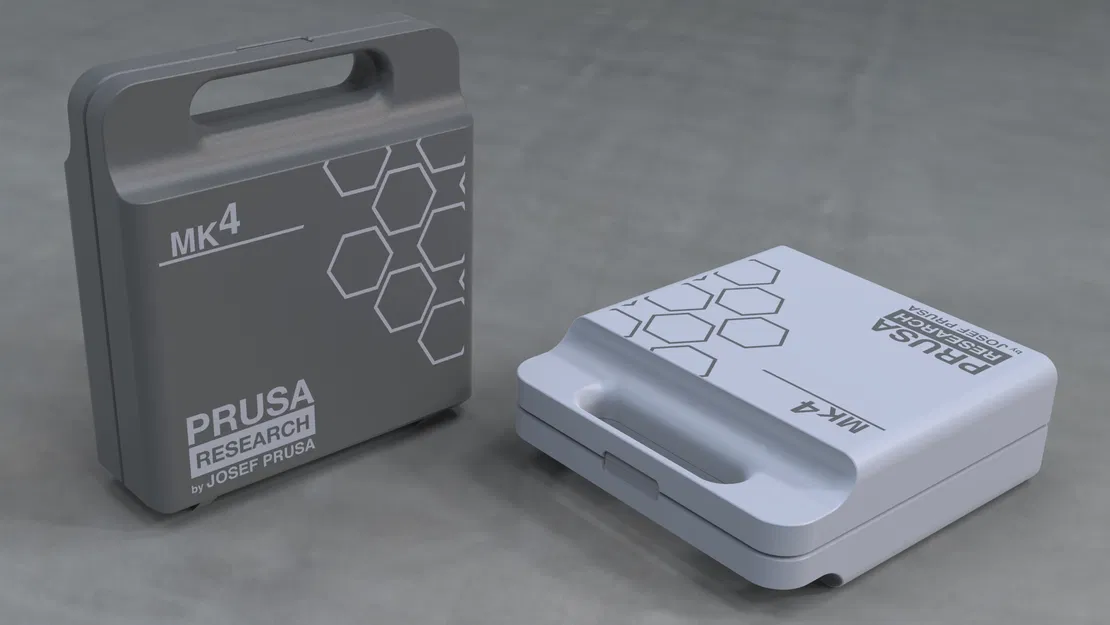

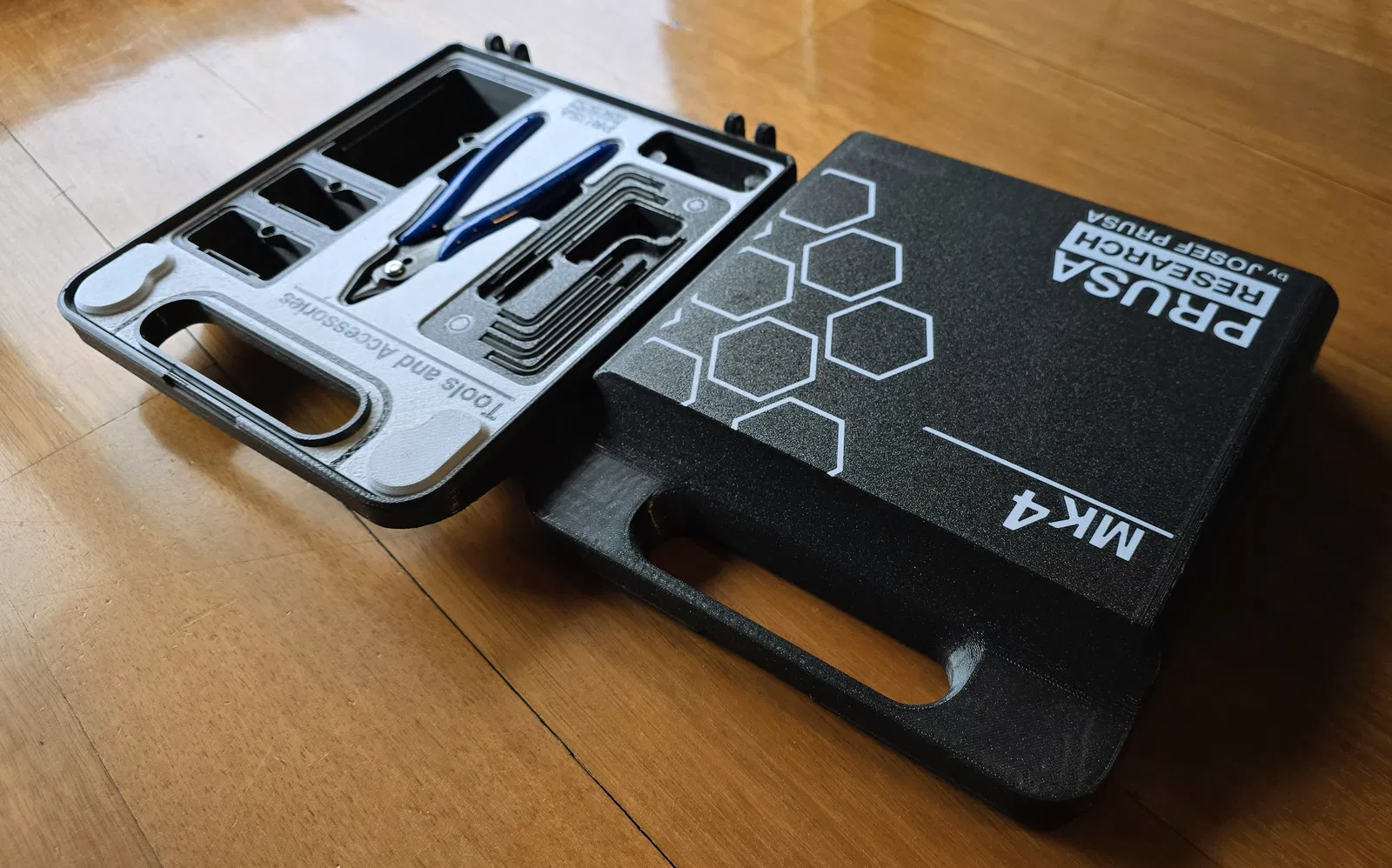

Hộp đựng dụng cụ & phụ kiện Prusa cho Mk4 (Prusa Tools and Accessories Box for Mk4)

Đừng bắt đầu in nếu bạn chưa có đủ nam châm cần thiết… thông tin bên dưới

Đừng bắt đầu in nếu bạn chưa có đủ nam châm cần thiết… thông tin bên dưới

Nếu bạn tải về và in mẫu của mình, mong bạn cân nhắc follow mình. Đây là cách đơn giản để ủng hộ và giữ kết nối với mình sau này. Sự quan tâm của bạn giúp mình hiểu được giá trị mà mẫu mang lại cho cộng đồng. Cảm ơn bạn!

Phiên bản làm mới của Bambu Lab - Tools and Accessories Box

Sau thành công rất lớn của bản gốc Bambu Lab - Tools and Accessories Box với hàng ngàn lượt tải và make, mình quyết định đã đến lúc làm mới và nâng cấp dự án này. Phiên bản cập nhật mang đến nhiều cải tiến đáng kể ở gần như mọi khía cạnh, nhưng vẫn giữ lại công năng cốt lõi đã khiến bản gốc được yêu thích.

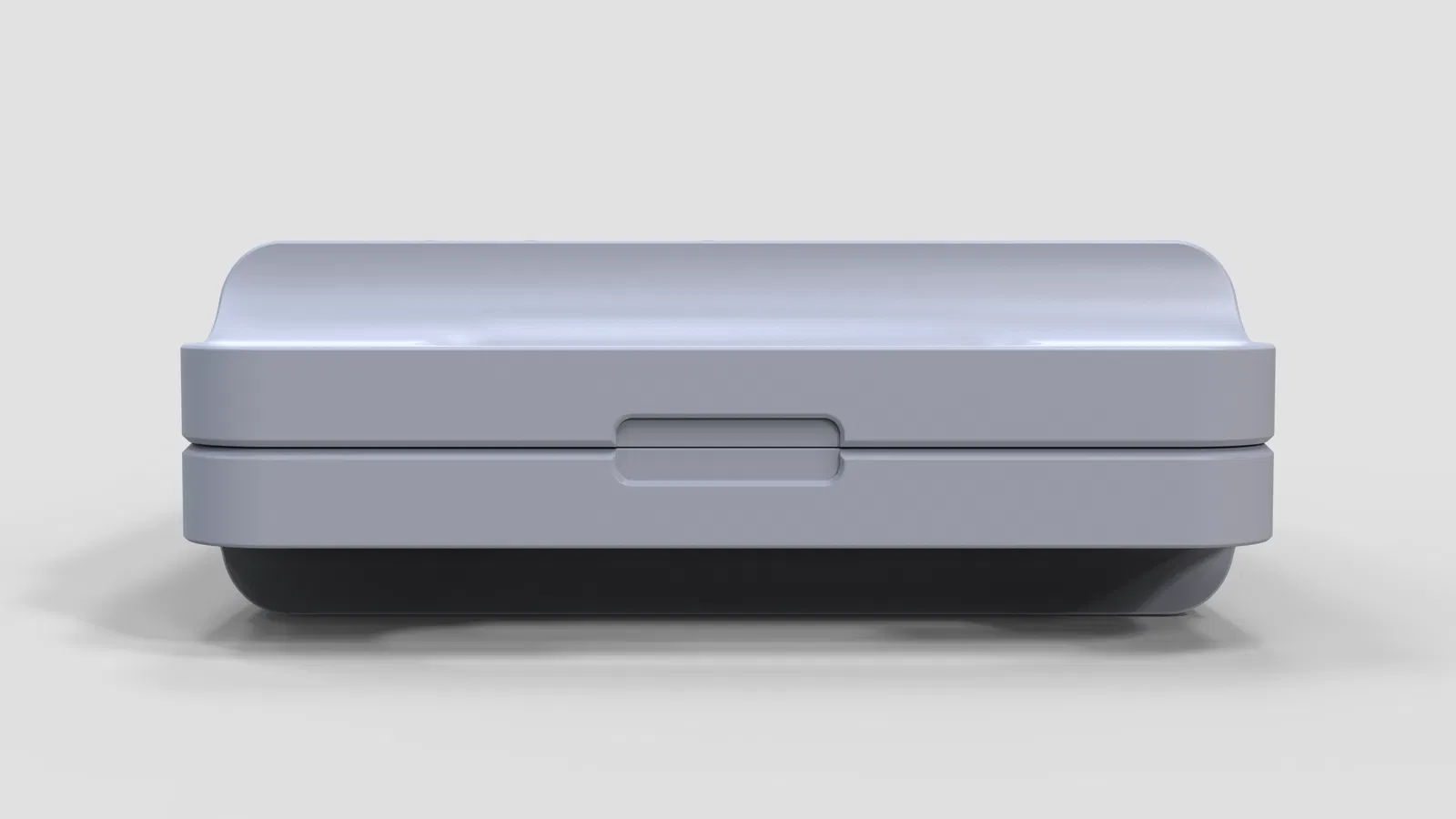

Và đây là phiên bản mới để so sánh, khi chưa bỏ phụ kiện hay dụng cụ gì vào.

Những lưu ý quan trọng trước khi bắt đầu

Trước hết, mình muốn chúc mừng Prusa vì đã bổ sung tính năng multiple build plates. Thật sự đây là thứ còn thiếu bấy lâu.
Tại thời điểm ra mắt dự án, tính năng này vẫn đang ở bản beta, nhưng chạy rất ổn nên bạn cứ yên tâm dùng. Đây là yêu cầu bắt buộc để mở file này trong Prusa Slicer. Tuy nhiên nếu bạn không muốn cài bản này, mình cũng có cung cấp các bản pre-sliced.

Một đặc điểm nữa của dự án này là chỉ dành cho máy có MMU, do dùng nhiều màu, và đặc biệt vì mình dùng một kỹ thuật “đặc biệt” giúp tháo support rất dễ mà bề mặt ở vùng có support vẫn gần như hoàn hảo. Mình sẽ nói rõ hơn ở phần sau.

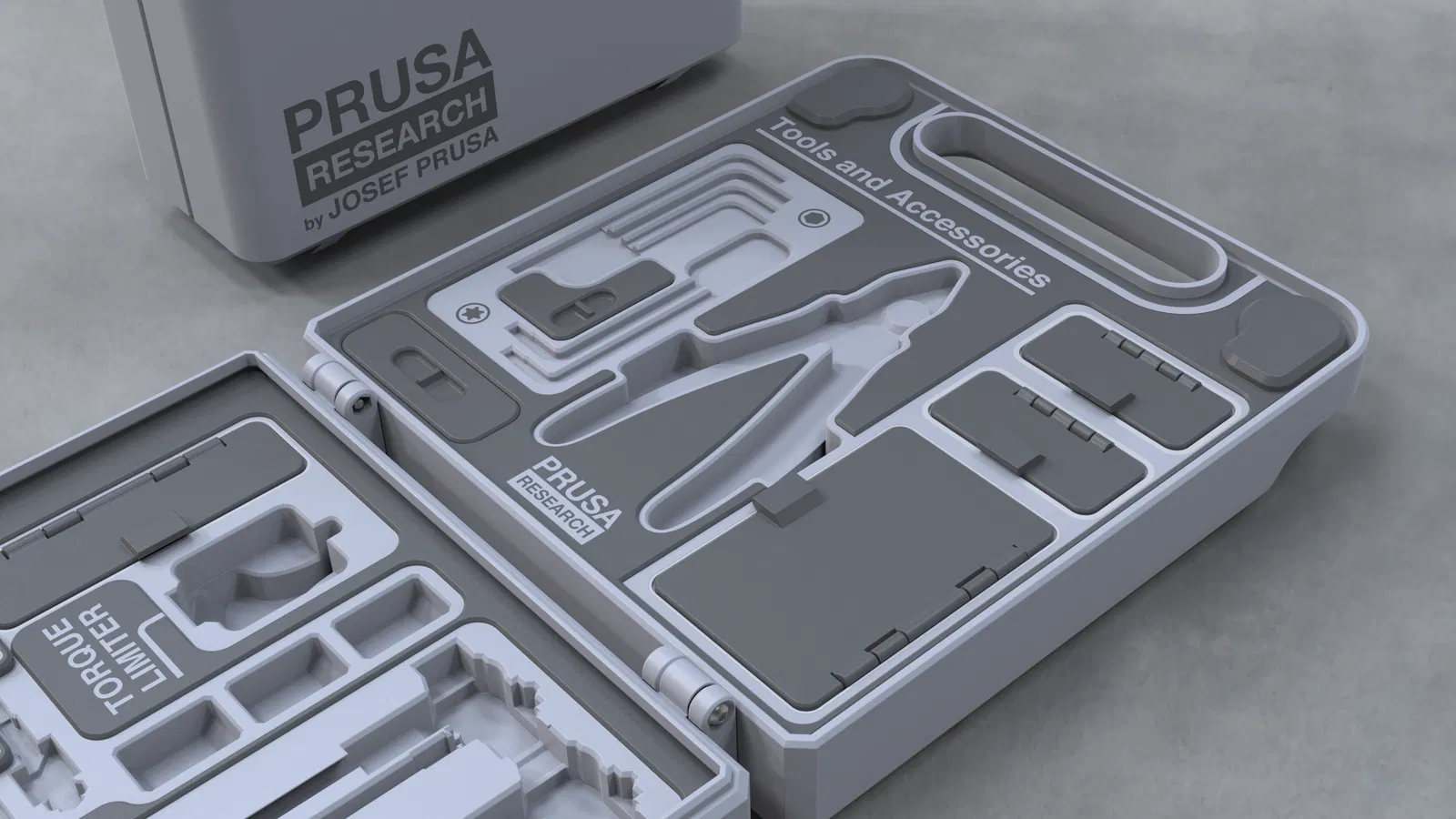

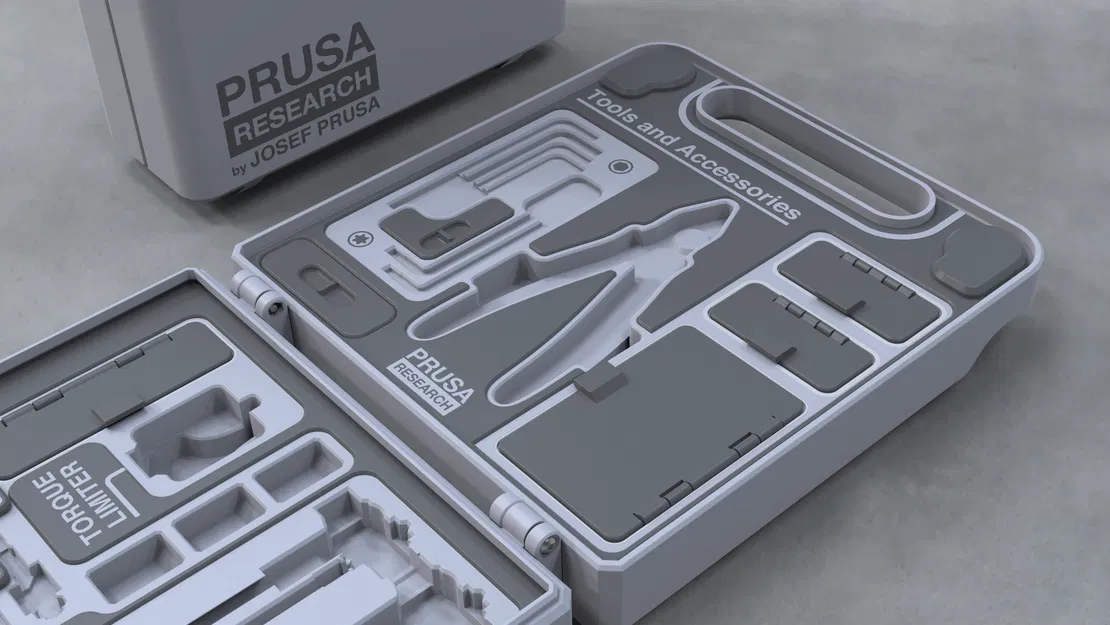

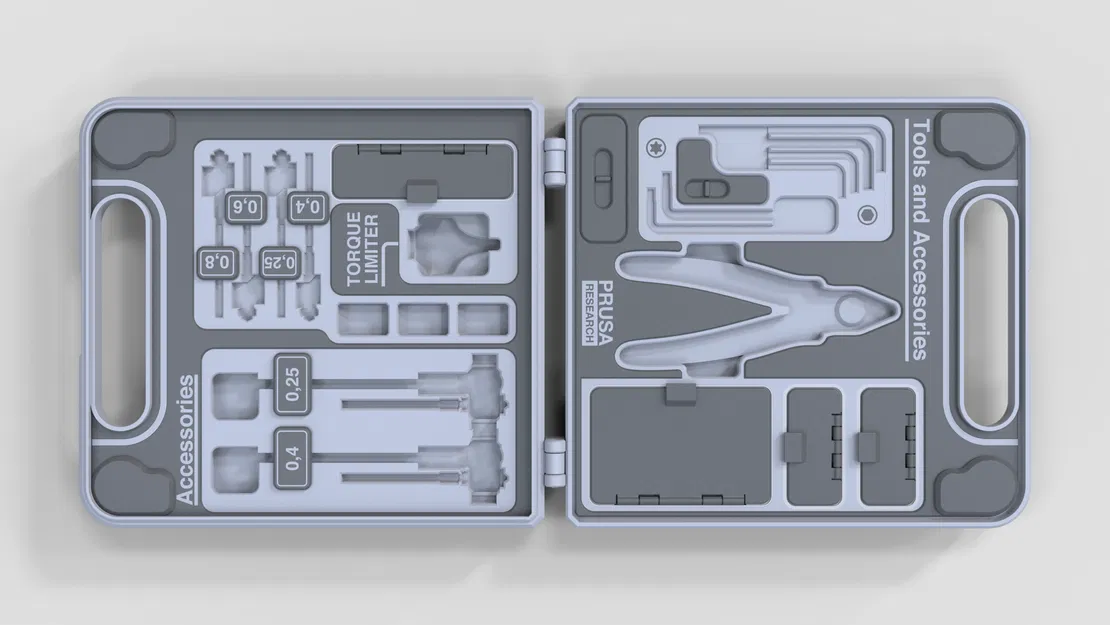

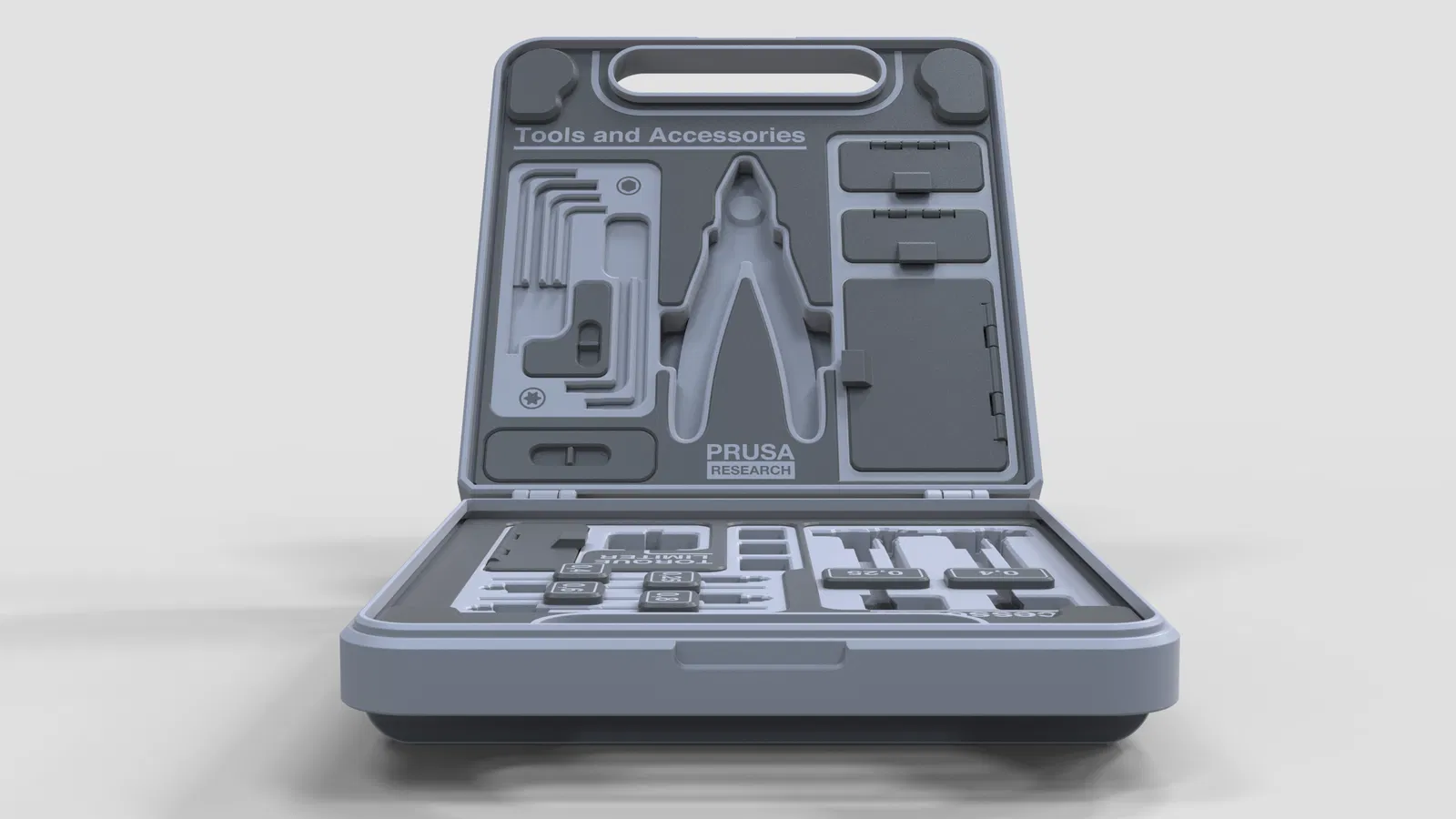

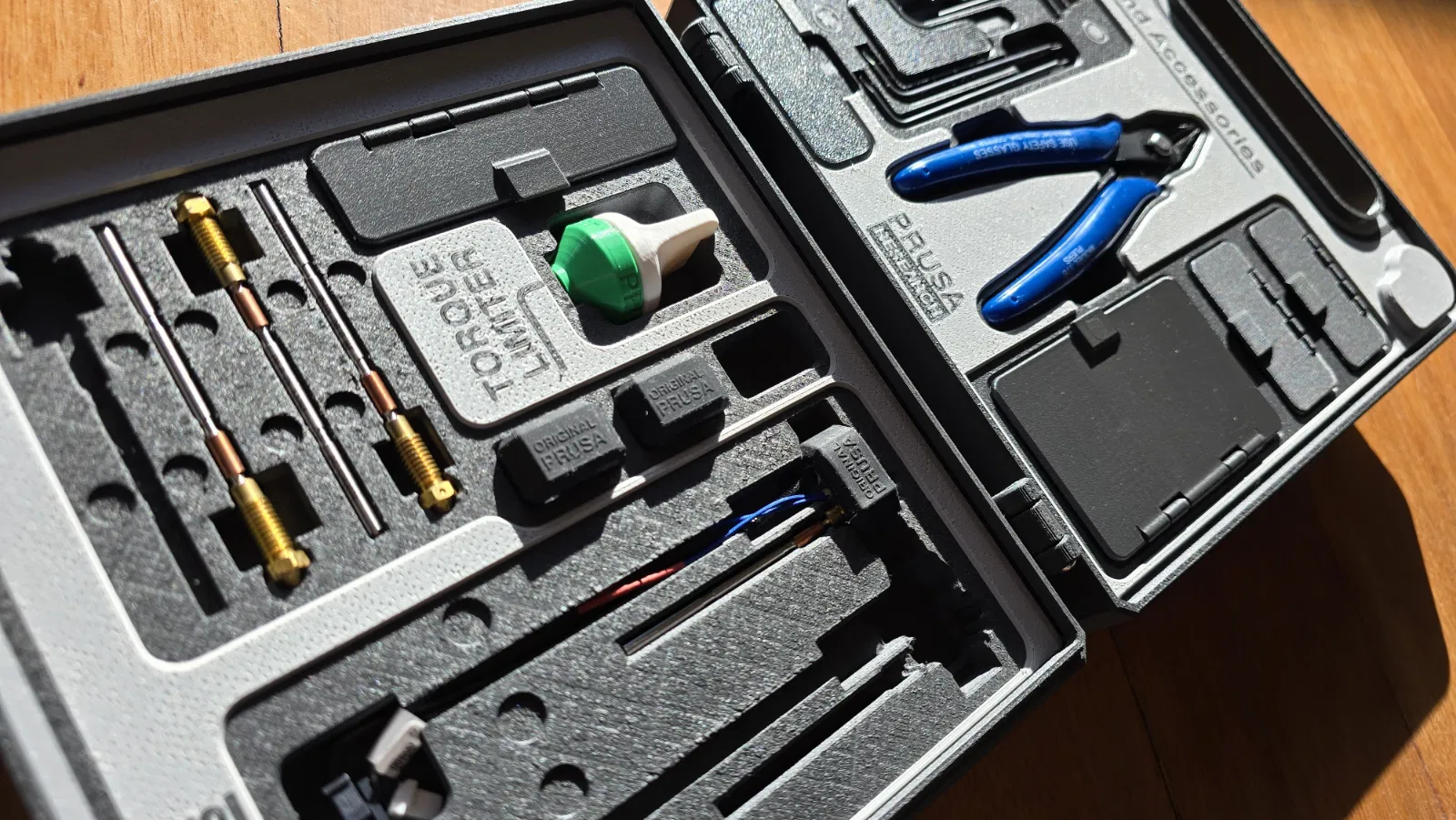

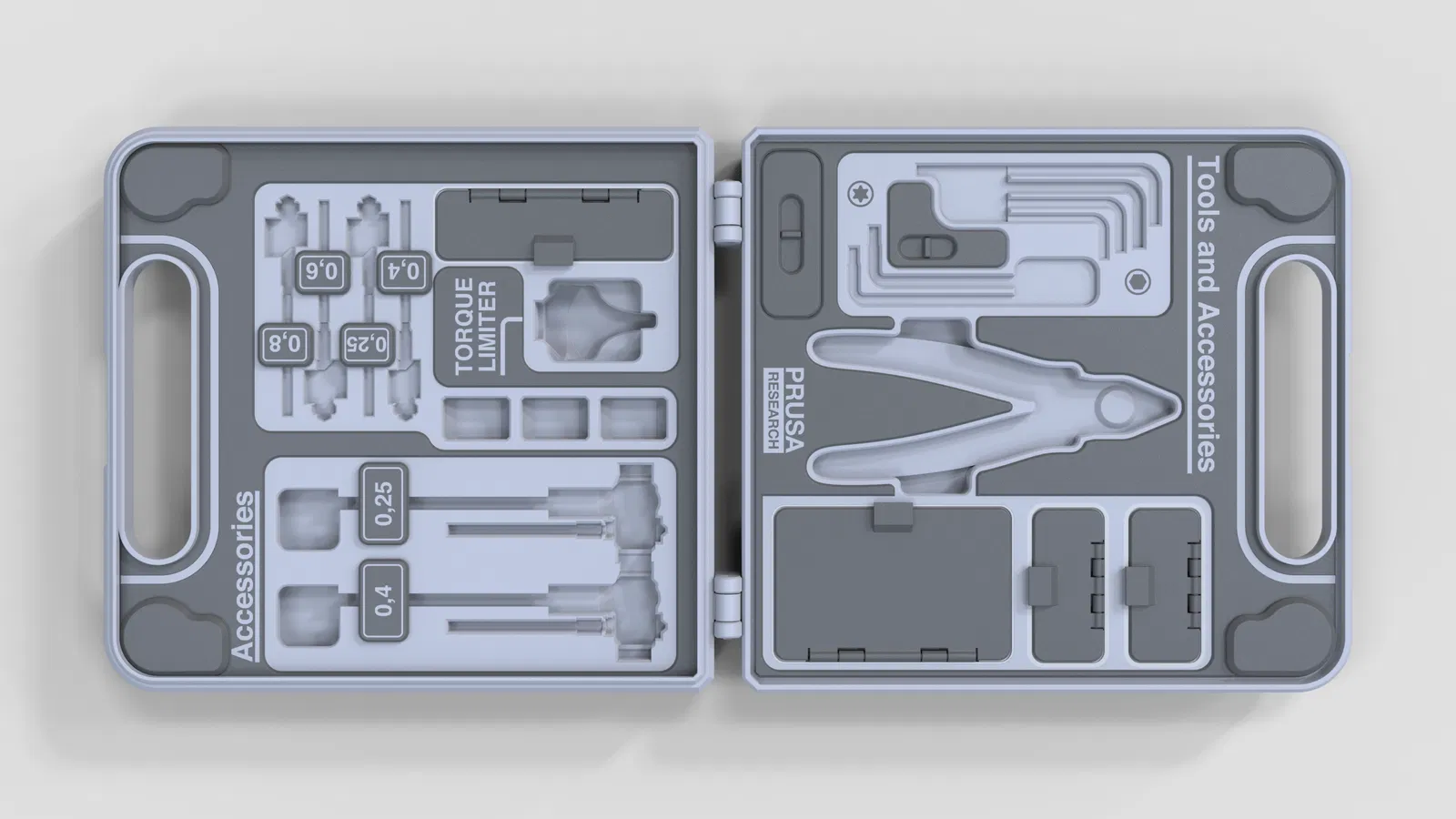

Sức chứa

Phiên bản hộp này cho phép bạn cất:

Nửa thứ nhất của hộp

• 1x bộ lục giác (Hexagonal Keys), kèm kim thông nozzle chung trong cùng ngăn.
• 1x kìm (mình dùng cái này, thấy khá phổ biến)
• Nhiều ngăn có nắp, và ngăn để ốc/vít cùng các món nhỏ khác

Nửa thứ hai của hộp

• 4x Nozzles
• 3x Silicone Socks
• 2x Nextruder hotend đầy đủ, gồm fan, dây cáp và silicone sock.
• 1x ngăn nhỏ có nắp để đồ liên quan đến hotend

Các cải tiến chính

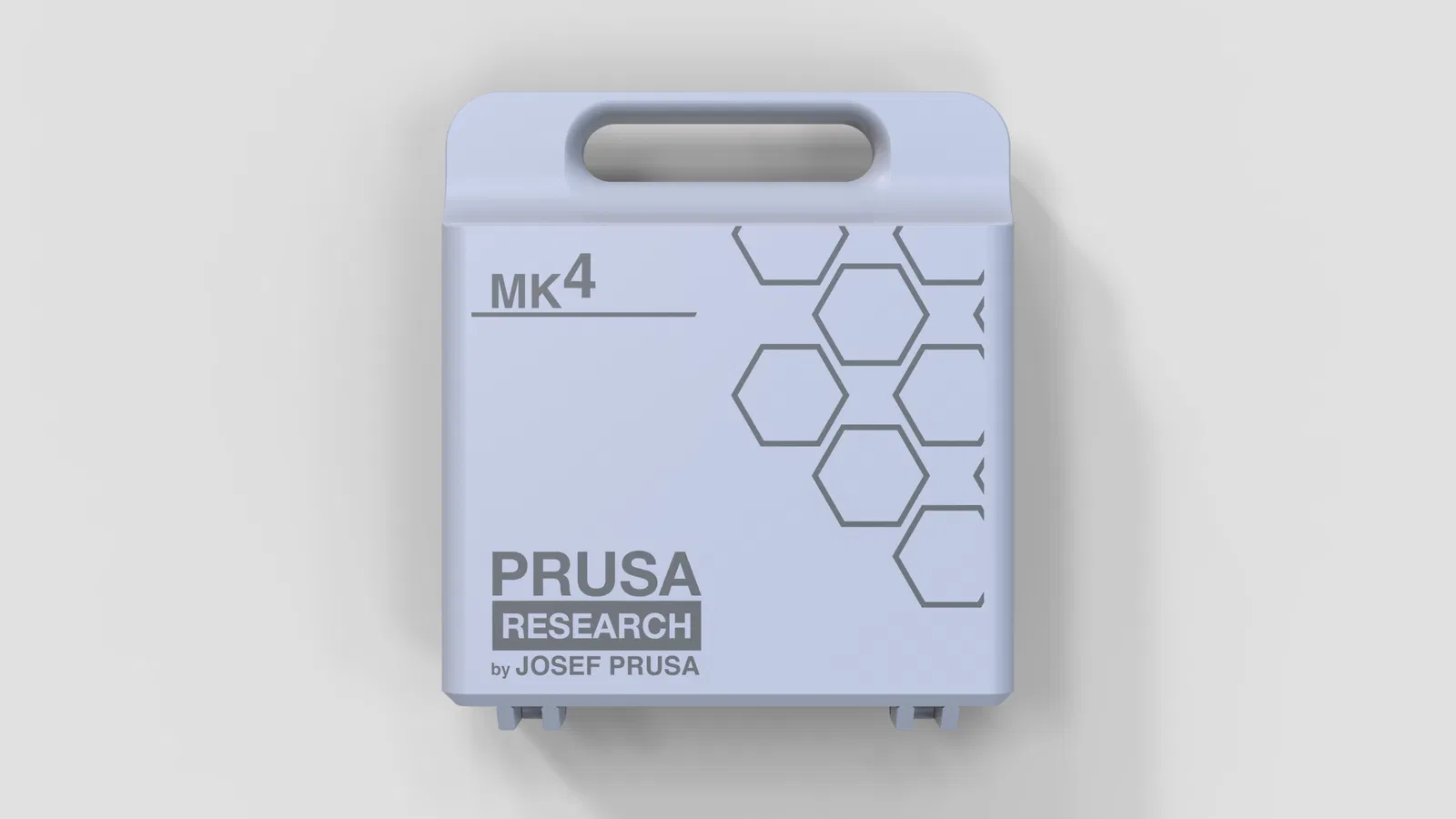

Thiết kế mới, hiện đại hơn

Phiên bản mới có ngoại hình hiện đại hơn, dù mình hiểu gu thẩm mỹ mỗi người mỗi khác. Kiểu dáng mới hướng tới cân bằng giữa hình thức và công năng, nhưng vẫn bám sát ý tưởng ban đầu.

Tăng độ chính xác kích thước và hình học

Các module giờ được hưởng lợi từ độ chính xác kích thước/hình học nâng cao mà mình phát triển trong dự án gần nhất:

UMSS - Universal Modular Storage System

Gần như tất cả module đều có thể tìm thấy ở đây

Dự án này phát triển dựa trên phiên bản tiền nhiệm:

• MMSS - Multi-Modular Storage System

Hệ thống đóng mở bằng nam châm

Cơ chế đóng mở đã được nâng cấp sang hệ nam châm, lấy cảm hứng từ các dự án trước của mình. Nhờ vậy hộp dễ dùng hơn và cho cảm giác gọn gàng, chắc chắn hơn so với phiên bản cũ.

Kết cấu gần như monobloc

Khác với bản gốc Tools and Accessories Box, chiếc hộp mới này có kết cấu gần như monobloc. Lựa chọn này giúp xử lý các vấn đề về độ cứng/kết cấu của phiên bản trước, tăng độ bền và đơn giản hóa khâu lắp ráp.

Thử thách thiết kế: Tay xách

Một trong những phần phức tạp nhất của bản cập nhật là tay xách. Mục tiêu của mình là tích hợp nó liền lạc vào thân hộp.

Ở phiên bản này, mình thiết kế lại tay xách và chọn để nó gắn liền với thân chính thay vì làm rời như trên MMSS case (link ở đây). Tay xách rời có thể giúp một vài thứ dễ hơn, nhưng sẽ phá vỡ tổng thể “liền lạc, sạch sẽ” mà mình muốn.

Sự đánh đổi

Thử thách lớn nhất của tay xách là lượng support cần khi in. Xoay hướng model để giảm support thì làm được một phần, nhưng lại ảnh hưởng đến các vùng đặt nam châm. Đây là đánh đổi có chủ đích để cân bằng giữa thiết kế, công năng và khả năng in.

Linh hoạt nhờ tính modular

Nếu bạn muốn linh hoạt hơn—ví dụ thấy số lượng ngăn để hotend quá nhiều hoặc quá ít—thì các dự án UMSS và MMSS là giải pháp rất hợp lý. Cả hai hệ đều modular hoàn toàn, cho phép bạn tự phối cấu hình theo nhu cầu.

In ấn

Có sẵn một file đã được cấu hình để tải về. File này có nhiều build plates (Prusa Slicer 2.9.0)

Một cách khả thi để xử lý vết do support để in tay xách là dùng vật liệu “không tương thích” ở lớp interface, ví dụ PETG cho PLA và ngược lại. Trường hợp này, in model bằng PETG và dùng lớp interface bằng PLA thường cho kết quả tốt, miễn là không dùng matte PLA—nếu dùng matte PLA thì kết quả rất tệ. Dù vậy, PLA và PETG có rất nhiều biến thể và khác nhau khá nhiều. Bạn nên test bằng một chi tiết nhỏ, hoặc dùng tool “cut” để cắt và in thử một phần của tay xách. Quan sát kết quả—nếu ổn thì hãy in cả món.

Dưới đây là một vài hướng dẫn (chỉ mang tính gợi ý), bắt đầu từ “Print Settings”:

Ngoài các thiết lập thường dùng như bật supports, bạn có thể chỉnh:

• Top Contact Z Distance: đặt 0.1 mm hoặc thậm chí 0 mm.
• Interface Pattern: Rectilinear (có vẻ tạo nền đều hơn).
• Interface Spacing: 0 mm.

Sau đó, trong Speed:

• Support Material: 80 mm/s.

Trong Multiple Extrude:

• Support Material/Raft Interface Extruder: chọn đúng số extruder trên MMU đang nạp PLA (nếu phần còn lại của chi tiết dùng PETG).

Lưu ý quan trọng

Tuy nhiên có một điều bạn tuyệt đối không nên làm:
Đừng dùng matte PLA cho bất kỳ tình huống nào nói ở trên. Vật liệu này có xu hướng dính rất mạnh, khiến việc tháo support cực kỳ khó—thậm chí gần như không thể trong đa số trường hợp.

Interface layer và cấu trúc support ở bên trái

Purging volumes
Để chắc ăn, khi chuyển giữa PLA và PETG (và ngược lại), hãy purge ít nhất gấp đôi mức vật liệu khuyến nghị để tránh nhiễm vật liệu. Nếu không, bạn có thể bị lẫn vật liệu trong chi tiết, và khi chịu lực mạnh sẽ dễ gãy ở khu vực tay xách.

Trong hình này, phần màu vàng là vật liệu khác mà mình dùng cho lớp interface.

Nắp và nhãn (Lids and Labels)

Nếu tới lúc bạn làm phần này mà MMU đã dùng được nozzle khác ngoài 0.4mm, thì cứ bỏ qua phần hướng dẫn bên dưới.

Đối với nắp và nhãn, lý tưởng nhất là dùng nozzle 0.25mm.
Các nắp dạng bản lề là print-in-place.

Vì hiện tại MMU chưa hỗ trợ nozzle 0.25mm, cách làm khá đơn giản: rút ống PTFE đi từ MMU đến hotend. Nên tháo ở đầu ra MMU. Khi đó filament sẽ được đẩy trực tiếp qua ống này như trước khi lắp MMU. Thay nozzle là xong và bạn có thể in. Khi máy báo đổi vật liệu thì bạn đổi thủ công – bạn chỉ cần làm việc đó 2 lần.

Danh sách vật tư

Cho phần nhãn (Labels):

• 24x - nam châm tròn 6x3mm

Cho nắp hộp (Case Lids)

• 8x - nam châm tròn 8x4mm, hoặc:
  • 16x - nam châm 8x2 xếp chồng 2 cái một cặp

Cho các nắp/cửa bên trong (internal Lids and doors)

• 12x - nam châm tròn 6x3

Cho bộ lục giác (Keys)

• 12x - nam châm tròn 6x3

Tóm lại:

• 48x - nam châm tròn 6x3mm
• 8x - nam châm tròn 8x4mm, hoặc:
  • 16x - nam châm 8x2 xếp chồng 2 cái một cặp.

cho bản lề (hinges):

• 2x ê-cu lục giác M3 (Carbon Steel Hex Nut)
• 2x vít máy M3x20 BHCS (BHCS Machine Screw)

Hướng dẫn gắn nam châm

Bản in sẽ pause ở những thời điểm nhất định để bạn gắn nam châm. Hãy đảm bảo nam châm được lắp đúng chiều trên các nắp (cả nắp nhỏ bên trong và nắp chính của hộp). Nam châm phải được đặt sao cho chúng hút nhau.
Về chuỗi pause: khi slice trong bambu studio sẽ thấy rất rõ. Thanh bên phải sẽ hiện các điểm pause; bạn kéo slider lên xuống để xem pause nằm ở đâu; lớp tiếp theo sau pause sẽ là lớp đóng “túi” chứa nam châm đó. Đây là ví dụ các điểm pause của nửa thứ nhất. Trong slicer bạn sẽ thấy phần lớn các pause cách nhau 2–3 lớp, nên khi tới đoạn đó thì chuẩn bị sẵn nam châm và keo…

Lần này để tránh rủi ro, mình làm lỗ lớn hơn, vì vậy nam châm nên được dán bằng keo dán nhanh. Lý do đơn giản: mình không muốn máy in của bạn bị va chạm với một viên nam châm nào đó. Dù nozzle không phải vật liệu ferromagnetic, nhưng các bạc đạn/ổ dẫn hướng thì có, và vì nam châm khá mạnh nên có thể bị bật ra và gây va đập.

Tùy loại keo, đừng vội—hãy để keo khô và bám chắc. Với keo nhanh, chờ ít nhất 5 phút, dù trên bao bì ghi dính trong vài giây—cái đó thường đúng hơn với… đầu ngón tay của bạn. ;)

Các nhãn có hai mục đích: nhận biết kích thước nozzle và giữ các món nằm đúng vị trí khi đóng nắp hộp. Mặt sau nhãn có nam châm lộ ra, nhớ dán cố định cho chắc.


Lưu ý: nam châm dù cùng kích thước vẫn có thể khác nhau đáng kể về lực hút do khác vật liệu, quy trình sản xuất và mức từ hóa. Mình không thể khuyến nghị loại nam châm cụ thể, nhưng nên tránh loại quá rẻ vì thường có mật độ từ thông thấp và độ ổn định lâu dài kém.

Lắp ê-cu vào bản lề

Với những bạn chưa quen lắp ráp cơ khí và chi tiết in 3D, có vài mẹo có thể bạn chưa biết…
Nếu bạn có vít dài hơn thì sẽ dễ hơn:

1. Canh thẳng hai nắp.
2. Luồn vít vào trước.
3. Sau đó đặt ê-cu lên đầu vít và vặn ren vào, đảm bảo ê-cu tự căn vào ổ lục giác. Xong.

Nếu bạn không có vít thân dài hơn, có thể làm như sau:

1. Vặn vít vào ê-cu 2–3 vòng (không dùng nắp).
2. Dùng chính cây vít để “dẫn” ê-cu vào lỗ của nó. —Nếu vào nhẹ nhàng thì ok. Làm tương tự bên còn lại. Ê-cu nên được dẫn vào đúng vị trí nhưng không bị rơi ra. Nếu có một cái ba-via nhỏ làm ê-cu không vào được, bạn có thể dùng giũa hoặc nếu không có thì dùng dao rọc giấy gọt bớt.
3. Đặt hai nắp vào vị trí, rồi từ từ luồn vít vào đúng lỗ của nó. Làm chậm để tránh làm lệch ê-cu.

Change Log:

• 17/12/2024 - Phát hành lần đầu
• 18/12/2024 - Thay đổi các cửa trapdoor bên trong để dễ thao tác.
  • bổ sung thêm thông tin về quy trình in
• 25/01/2025 - Giờ đã mở cho tất cả
