UMSS - Hệ Thống Lưu Trữ Module Phổ Dụng

Miễn trừ trách nhiệm Một số module trong dự án này sẽ chỉ có sẵn cho thành viên của "câu lạc bộ của tôi" trên printables.com (https://www.f3d.vn/profile/jorge_rui) hoặc bằng cách mua. Tuy nhiên, phần lớn chúng sẽ được tặng miễn phí, các bộ phận còn lại là cách để ủng hộ công việc của tôi, chắc chắn bạn sẽ hiểu nếu bạn đánh giá cao công việc của tôi. Cảm ơn sự ủng hộ của bạn! ### Giới thiệu > ##### Tóm tắt nhanh (TL;DR)

Thiết kế bắt đầu với một ô vuông 150x150mm, tối ưu cho máy in FDM nhỏ, đồng thời cho phép linh hoạt khi xử lý. Nó cung cấp các cấu hình đa dạng cho máy in lớn hơn bằng cách kết hợp các ô vuông với nhiều kích cỡ khác nhau. Thiết kế tối giản giúp giảm thiểu vật liệu và thời gian in, đồng thời có thể xếp chồng lên nhau để tiết kiệm không gian. Dự án được xây dựng để cho phép nâng cấp trong tương lai và đã được thử nghiệm nghiêm ngặt để đạt hiệu suất tối ưu. Khuyến khích đóng góp cho sự phát triển tiếp theo. Mặc dù một số người có thể chỉ trích hoặc sao chép thiết kế, phản hồi tôn trọng luôn được chào đón. Mọi thứ bắt đầu từ một ô vuông 150x150mm. Tại sao lại là kích thước này? Bởi vì nó gần như là tối đa mà các máy in FDM nhỏ có thể sản xuất. Bạn có thể hỏi, tại sao không làm 180x180mm vì nhiều máy in nhỏ có thể xử lý được? Câu trả lời rất đơn giản: cần có một khoảng trống, và tôi nghĩ sẽ dễ dàng hơn khi tạo ra bội số của 150mm. Nếu bạn muốn tạo một hộp để bảo vệ các bộ phận dự phòng của mình, bạn sẽ cần nhiều không gian hơn để in nó trong một lần, điều này sẽ đưa bạn đến gần giới hạn của máy in nhỏ. Có thể thêm một nắp để bảo vệ khỏi bụi và giúp nhận dạng nội dung (sẽ nói thêm về điều này sau). Nhãn ở trên cùng và bên cạnh chỉ là ví dụ; phiên bản sạch cũng có sẵn. Giá đỡ cũng có sẵn để đựng hộp và tấm build Đối với máy in lớn hơn, chỉ cần thêm nhiều ô vuông hơn. Tôi đã thiết kế một số bội số phụ để phù hợp với hầu hết các bàn in: * 5x5 (150x150mm)

• 5x3 (150x90mm)
• Một ô đặc biệt 6x2 (180x60mm) ### Dưới đây là một số cấu hình bạn có thể tạo bằng cách sử dụng các ô vuông: > Bạn có thể kết hợp các ô vuông theo nhiều cách. Nếu bạn đang nghĩ đến việc treo chúng lên tường, bạn có thể tạo ra kích thước tùy thích. Đối với máy in có bàn in 250x250mm, bạn có thể sử dụng: * 1 ô vuông 150x150mm, bạn sẽ có một hộp như hình trên.
• Để tạo một hộp hoặc vỏ: 1 ô vuông 150x150mm, 1 ô vuông 150x60, 1 ô vuông 210x60. Điều này sẽ cho bạn một diện tích 210x210mm. Ô vuông 210x60 có thể tìm thấy dưới tên tệp "210x60 Special Tiles.3mf". Tôi đã tạo một tệp đặc biệt vì nó không tương thích với tất cả các máy in, ví dụ như máy mini…
• Một ô vuông đặc biệt 240x240 sẽ được cung cấp nếu ai đó cần… Bố cục nên như sau: Đối với Prusa MK, cần có cấu hình đặc biệt vì bàn in không vuông: 2 ô vuông 150x90mm và một ô đặc biệt 180x60mm, cho bạn một ô vuông kết hợp 210x180mm. Đối với Creality Ender 3, với bàn in 220x220mm, bạn có thể sử dụng cấu hình tương tự như Prusa MK. Cấu hình có thể có cho Prusa MK và Ender 3. Đối với các máy in khác như Elegoo và Anycubic, bạn có thể trộn các ô vuông để phù hợp với kích thước bàn in của mình, trừ đi 10-20mm. ### Module trống Module trống cho các sáng tạo của bạn có sẵn: UMSS - Module trống ### Tại sao lại thiết kế này? Hình dáng đơn giản và thẩm mỹ sạch sẽ: Để giảm thiểu vật liệu sử dụng, giảm thời gian in và giảm thiểu bộ phận hỗ trợ, giúp việc chế tạo và xử lý dễ dàng hơn.
• Tính linh hoạt: Cho phép nâng cấp trong tương lai, chẳng hạn như các module bổ sung sẽ được phát hành sớm (không chỉ dành cho các bộ phận máy in, mà tương tự như [Giá đỡ cho MMSS](Why this design? Simple forms and clean aesthetics: To minimize material use, reduce printing time, and minimize supports, making construction and handling easier to maintain. Versatility: Allows for future upgrades, such as additional modules to be released soon (not just for printer parts, but similar to the Rack for MMSS). Stackable: Saves space.)).
• Có thể xếp chồng: Tiết kiệm không gian. Đã thực hiện nhiều công việc để đảm bảo hiệu suất tốt nhất cho bộ phận in FDM 3D. Điều này được phản ánh trong các tính năng đa dạng của thiết kế, là kết quả của nhiều lần thử nghiệm trong quá trình phát triển. Tôi khuyến khích mọi người đóng góp cho các dự án này bằng cách tham gia "câu lạc bộ của tôi" hoặc mua một trong các module có sẵn. > Một số người có thể nói nó đơn giản và vô dụng, những người khác có thể buộc tội nó bị sao chép, hoặc họ có thể sao chép nó bất chấp giấy phép. Một số có thể coi đó là lãng phí thời gian. Đối với họ, tôi nói rằng họ có thể bình luận tùy thích, miễn là họ làm điều đó một cách tôn trọng. ### UMSS so với MMSS và một số ứng dụng ##### Tóm tắt nhanh (TL;DR) > UMSS (Universal Modular Storage System) là một hệ thống lưu trữ đa năng, cố định bằng nam châm, được thiết kế để hoạt động với hầu hết mọi máy in 3D có diện tích in từ 150mm² trở lên. Nó mang lại lợi thế so với hệ thống MMSS cũ, đặc biệt là về sự dễ dàng lắp ráp với các bộ phận bằng nam châm, mặc dù nó yêu cầu vật liệu bổ sung như nam châm và ốc vít. MMSS, sử dụng các bộ phận in để cố định, vẫn là một lựa chọn khả thi mà không tốn thêm chi phí, mặc dù nó yêu cầu hiệu chỉnh filament chính xác. Cả hai hệ thống đều có thể được sử dụng trong các cấu hình khác nhau, bao gồm ngăn kéo, hộp hoặc thiết lập treo tường, với UMSS dễ lắp ráp hơn nhưng có thể bị giới hạn bởi kích thước máy in. UMSS là viết tắt của "Universal Modular Storage System". Mặc dù nó khác với MMSS, nhưng nó thừa hưởng nhiều tính năng của MMSS. Tuy nhiên, UMSS mang lại một số lợi thế đáng chú ý, đặc biệt là tính linh hoạt của nó. Nó có thể được sản xuất trên hầu hết mọi máy in có diện tích in 225mm² (150x150mm) trở lên, bao gồm các mẫu như A1 mini và Prusa Mini. Mục tiêu là tạo ra một hệ thống bao gồm tất cả mọi người. Để đạt được điều này, thiết kế đã được xem xét lại, với những thay đổi đáng kể, đặc biệt là trong việc sử dụng cố định bằng nam châm. Sau khi xem xét cẩn thận ưu và nhược điểm, ưu điểm của cố định bằng nam châm đã vượt trội hơn nhược điểm. Điều quan trọng là người dùng đưa ra quyết định sáng suốt, vì vậy tôi sẽ nêu bật sự khác biệt. Đầu tiên, điều quan trọng cần lưu ý là MMSS vẫn là một lựa chọn vững chắc và sẽ tiếp tục nhận được các bản cập nhật và module mới. Đối với những người đã có MMSS, ít có lý do để chuyển sang UMSS; hãy coi chúng là hai lựa chọn khác nhau: UMSS: Sử dụng cố định bằng nam châm cho các module và ốc vít cho các bộ phận cấu trúc. Điều này yêu cầu mua ốc vít, đai ốc và nam châm. Đối với đế 150x150mm, bạn sẽ cần 25 nam châm cho đế và có thể thêm 25 nam châm cho các module, tổng cộng 50 cái. Chi phí cho các nam châm này khoảng 5 đô la (tính đến tháng 7 năm 2024 trên Bambu Lab - Maker's Supply; giá có thể khác nhau trên Amazon). MMSS: Cố định tất cả các bộ phận bằng các bộ phận in, không yêu cầu mua thêm phần cứng, chỉ cần filament. Với UMSS, lực từ giữ các module tại chỗ. Tuy nhiên, có giới hạn về độ bền của nam châm có kích thước này. Kinh nghiệm của tôi cho thấy sức mạnh được quảng cáo thường bị phóng đại. Lực đủ cho mục đích sử dụng dự kiến, nhưng điều quan trọng cần lưu ý là lực từ không áp dụng trực tiếp tại điểm tiếp xúc, tạo ra một đòn bẩy khuếch đại tải. Ngược lại, MMSS sử dụng các điều chỉnh cơ học để cố định, nhạy cảm với hiệu chỉnh filament. Sự thay đổi trong dòng chảy của filament có thể gây ra những thay đổi về kích thước ảnh hưởng đến độ vừa vặn. Đây là lý do tại sao tôi luôn khuyên bạn nên hiệu chỉnh máy in của mình trước khi in các bộ phận cần khớp với nhau. Thật không may, một số người không hiểu hoặc không muốn làm điều này, dẫn đến những phàn nàn phổ biến và sự cần thiết phải giải thích lặp đi lặp lại. UMSS và MMSS có thể được sử dụng theo nhiều cách: * Bên trong ngăn kéo với các ô vuông đơn giản hoặc nhiều ô

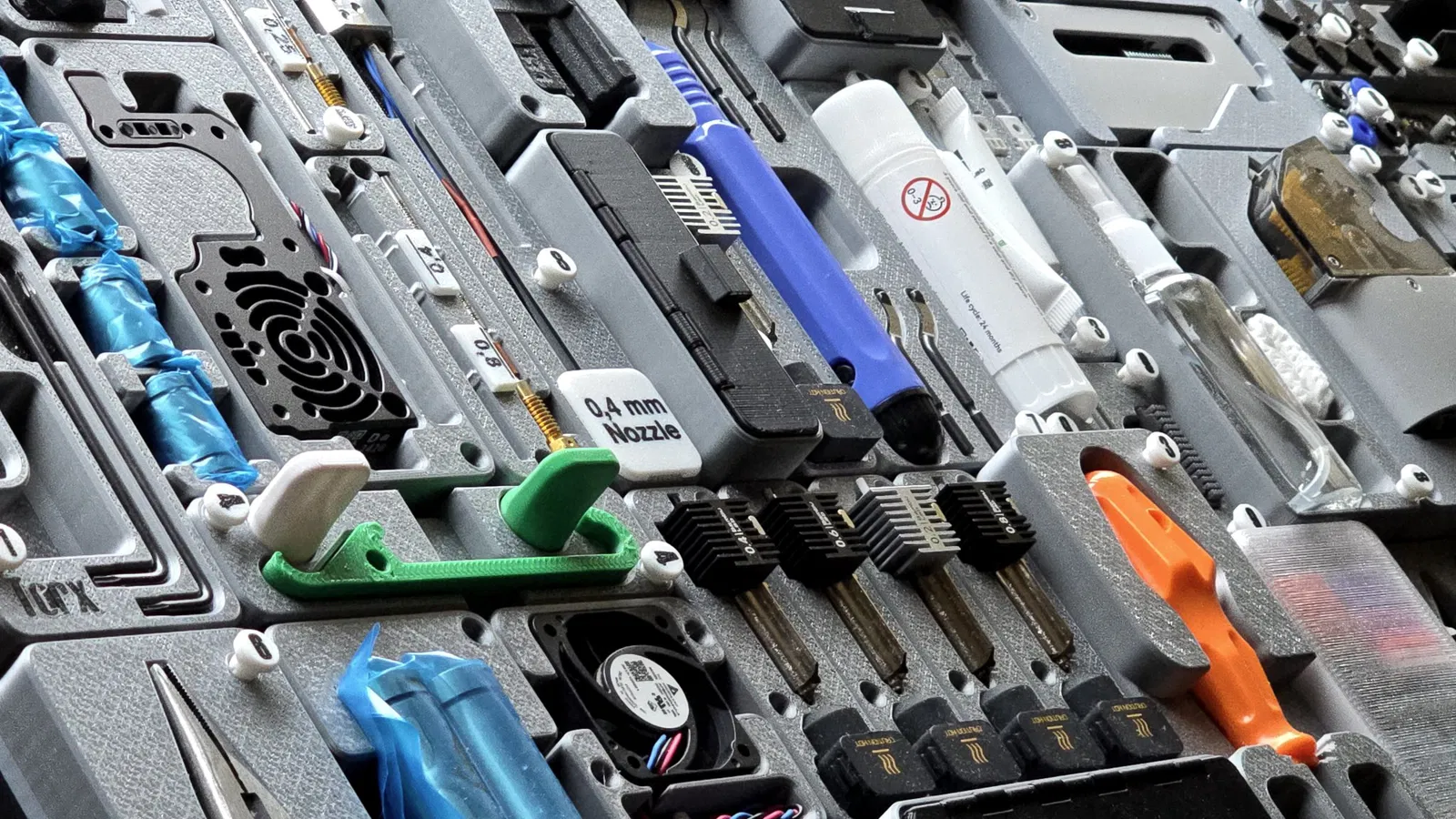

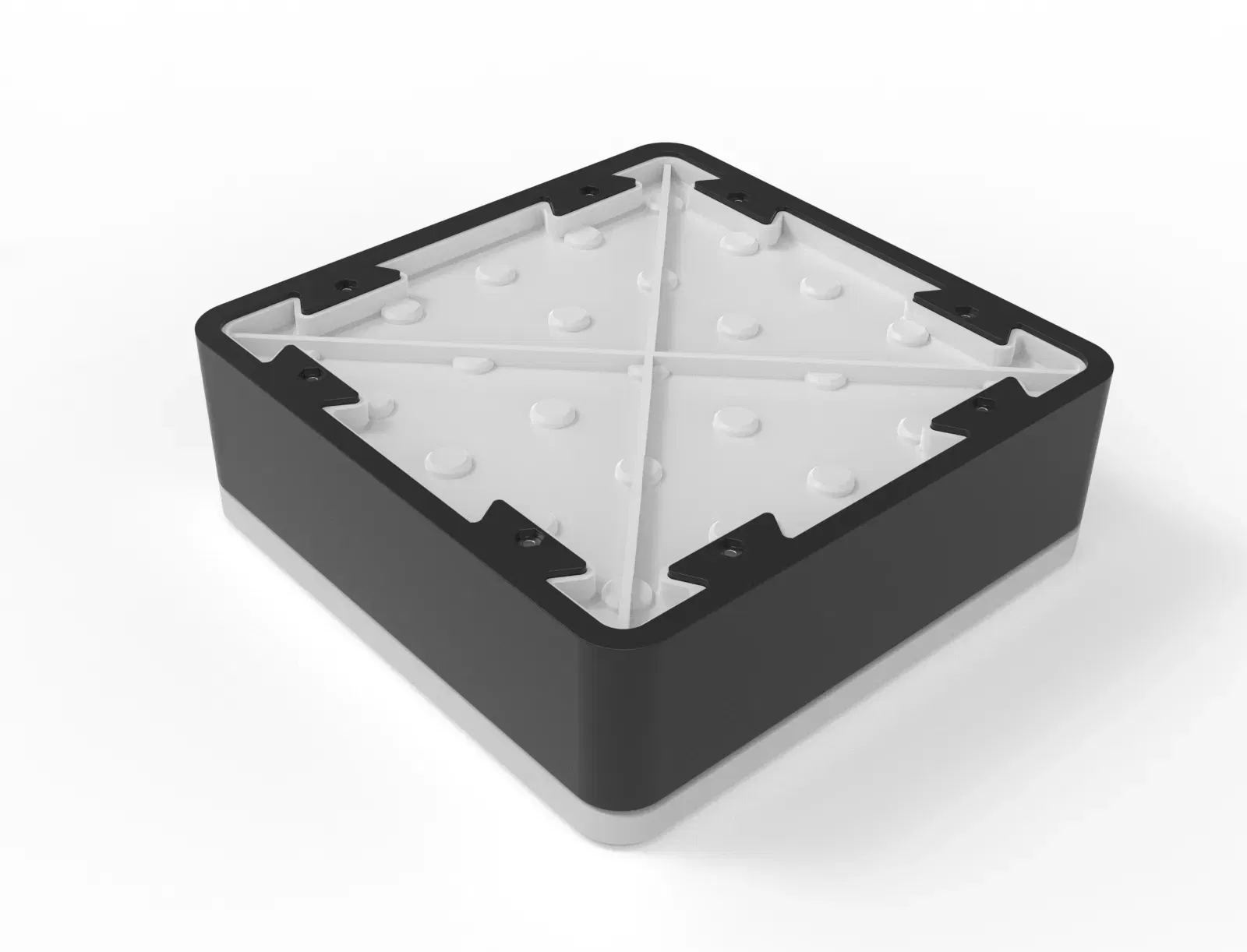

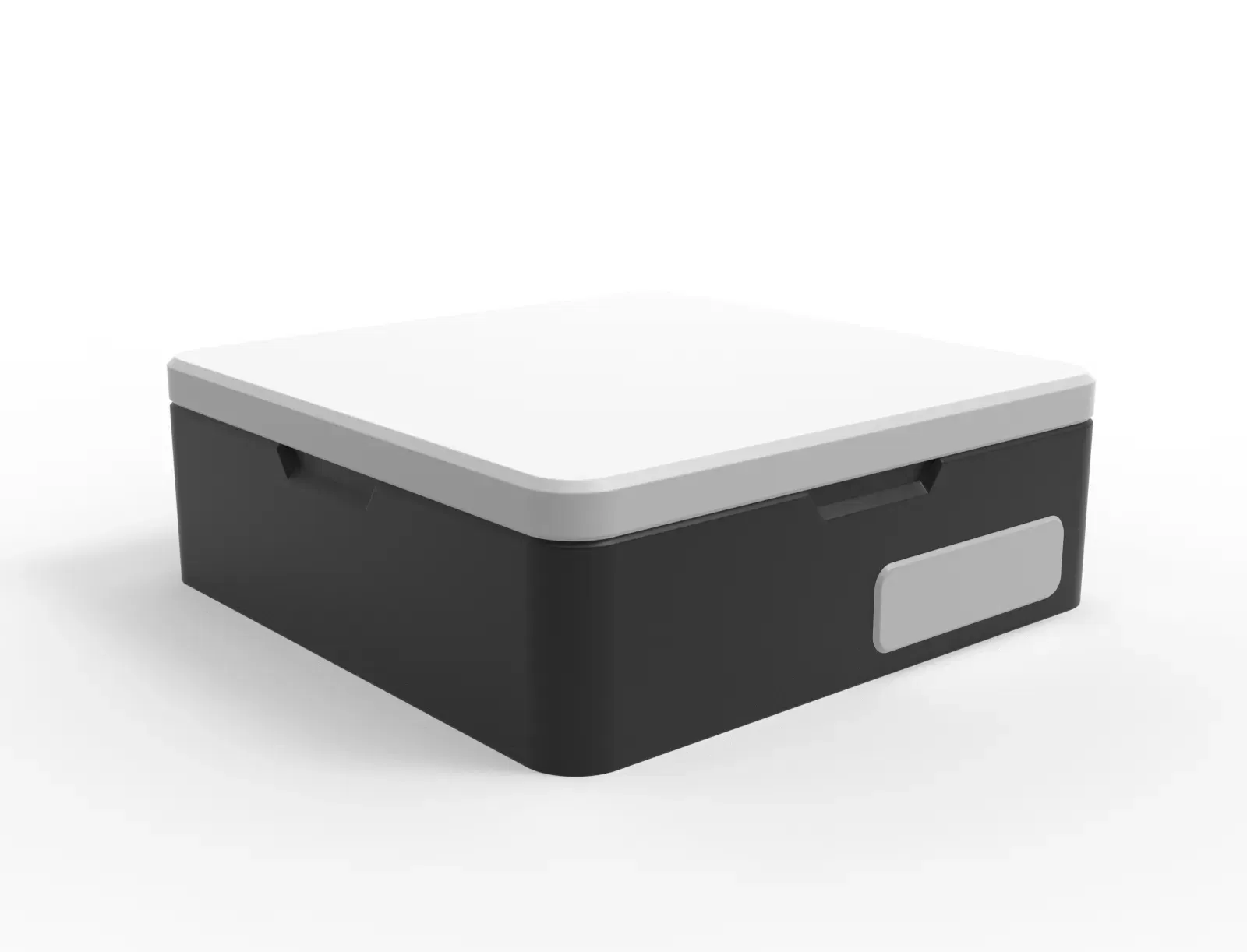

• Như một chiếc hộp sử dụng một trong các khung và nắp có sẵn

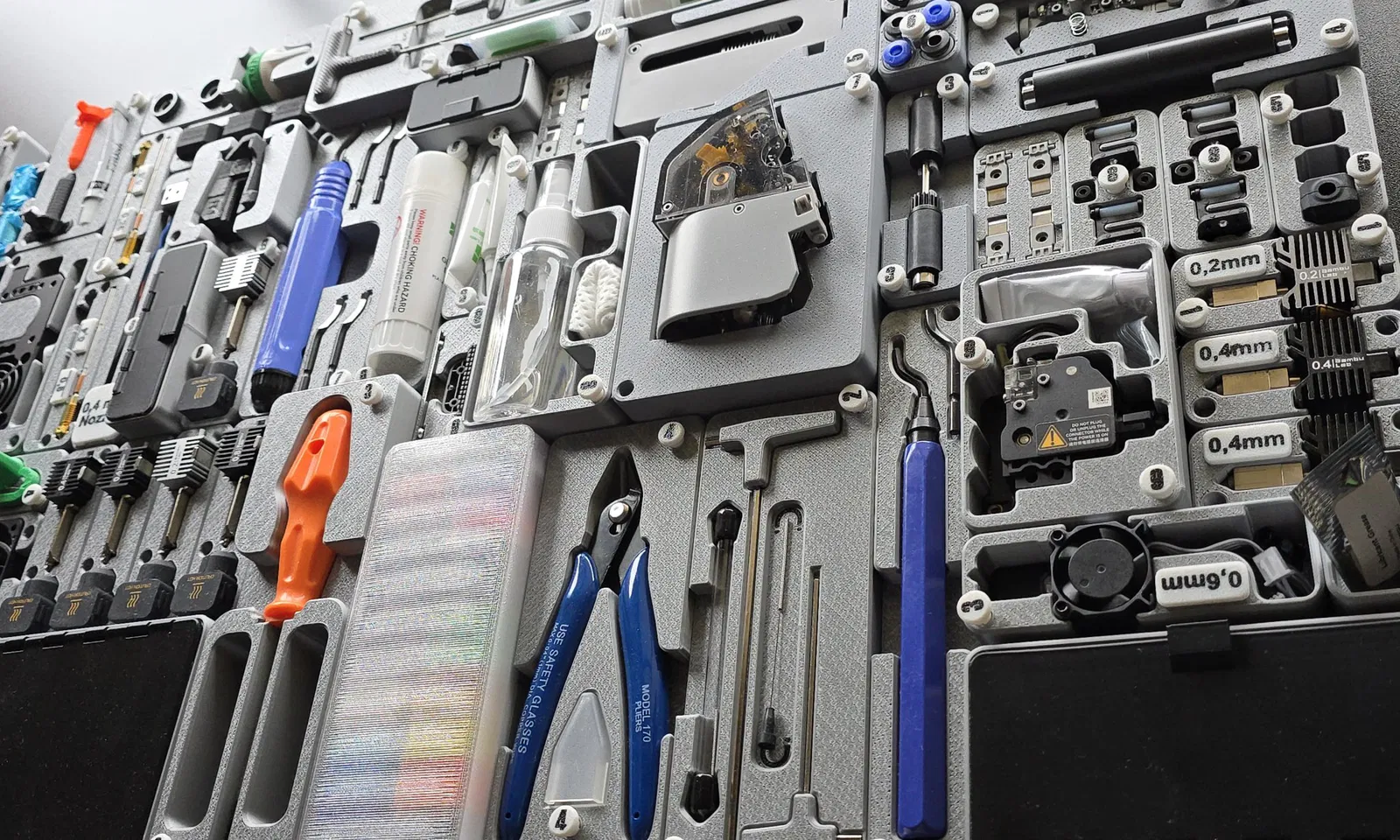

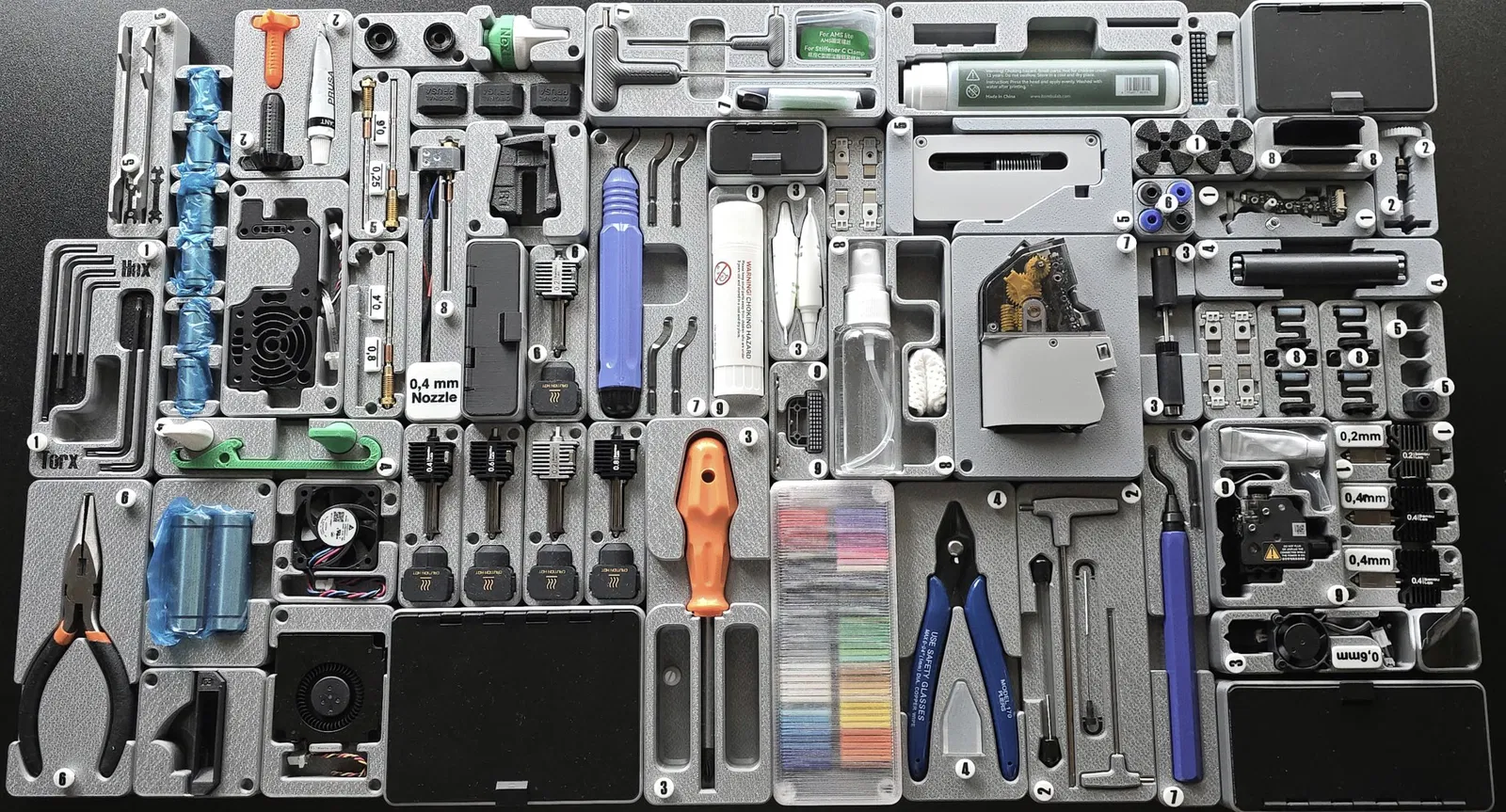

• Theo chiều dọc trên tường Có thể kết hợp nhiều đế để đạt được kích thước mong muốn. Với UMSS, điều này rất đơn giản, nhưng lưu ý rằng nó có thể hạn chế khả năng in các bộ phận lớn hơn của bạn nếu bàn in của máy không đủ lớn. Đối với những người tạo hộp kín, các đế bổ sung sẽ được cung cấp. Và còn những khả năng khác… ### Vật liệu và hiệu chỉnh Vật liệu hiện có chủ yếu trên trang web Bambu Lab hoặc Amazon: Nam châm CA008 (8x3mm) CA007 (6x3mm) Về vấn đề này, nếu bạn có kế hoạch làm nhiều module, hãy nhớ rằng bạn sẽ cần nam châm cho các ô vuông và cho các module (đối với module bạn cần nam châm 6x3mm), tùy chọn 8mm (mạnh hơn) chỉ dành cho các ô vuông mà bạn dự định sử dụng trên tường (theo chiều dọc).
• Bu lông và đai ốc Vít BHCS AA057 (M3x6mm), M3x5 cũng được. Đai ốc AB005 Về vấn đề này, nếu bạn có kế hoạch làm một số module, tốt nhất nên mua 5 đến 10 gói cho mỗi loại. Để hỗ trợ ren dọc - Vít tự khai thác * AA144 (BT3x12mm) - Đầu lục giác, đầu tròn.
• Khác Keo siêu dính có thể cần thiết trong một số trường hợp (cyanoacrylate). Trước khi in các bộ phận, điều quan trọng là phải thử nghiệm một mẫu để đảm bảo đường kính nam châm chính xác. Nam châm nên vừa khít với một chút áp lực để ngăn chúng bị lỏng. Để điều này hoạt động, cả máy in và filament phải được hiệu chỉnh đúng cách. Có một yếu tố khác cần xem xét: sự thay đổi đường kính nam châm. Tôi đã gặp một số khác biệt đáng kể về kích thước. Nếu nam châm quá lỏng, bạn có thể dễ dàng khắc phục bằng cách nhỏ một giọt keo siêu dính vào lỗ. Tuy nhiên, nếu nam châm quá lớn, lựa chọn của bạn sẽ bị hạn chế. Cách tốt nhất là điều chỉnh lưu lượng vật liệu, mặc dù điều này không lý tưởng. Mặc dù hiếm khi nam châm lớn hơn dự kiến (vì điều đó đòi hỏi nhà sản xuất sử dụng nhiều nguyên tố đất hiếm hơn), nhưng nó có thể xảy ra. Trước khi đổ lỗi cho nhà sản xuất, hãy kiểm tra xem đường kính lỗ nơi nam châm lắp vừa có như mong đợi hay không. Để lắp nam châm, tôi đã phát triển Công cụ nhanh lắp nam châm, bạn có thể tìm hiểu thêm chi tiết ở đó. ### In ấn Tôi đã tải lên một tệp sẵn sàng để in cho Bambu Studio và một tệp khác cho Prusa Slicer (Thật không may, Prusa Slicer hiện vẫn chưa hỗ trợ nhiều bàn in cùng lúc, vì vậy tôi đã đặt tất cả các bộ phận vào cùng một tệp, nhưng chúng bị ẩn và nằm xung quanh bàn in, chỉ cần bỏ ẩn và đặt bộ phận bạn cần in vào bàn in). Bố cục Bambu Studio Bố cục Prusa Slicer #### Bắt đầu tại đây: _In mẫu kiểm tra đường kính nam châm. Sau khi bạn tìm thấy kích thước phù hợp nhất cho vật liệu / hiệu chỉnh bạn đang sử dụng, hãy tiến hành bước tiếp theo;

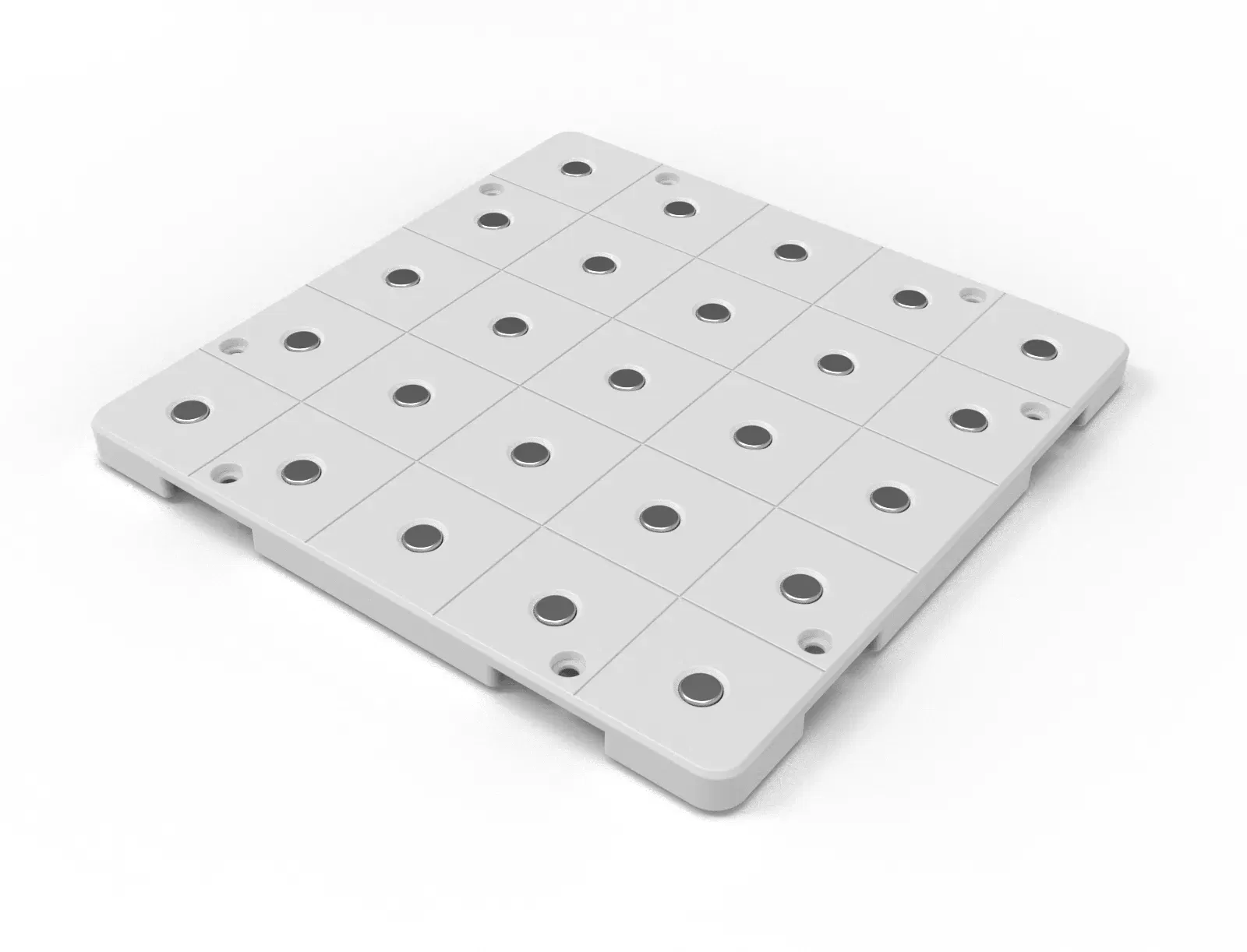

• Các ô vuông Ô vuông có 5x5 khe (Đó là ô vuông 150x150mm, tương đương khoảng 5.91x5.91 inch) Ô vuông 5x3 (150x90mm) khe Ô vuông đặc biệt cho dòng Prusa MK với 6x2 (120x60mm) khe Tôi đề nghị bắt đầu với ô vuông 5x5, nó sẽ phục vụ mọi tình huống, sau đó bạn có thể thêm nhiều hơn. (Trong trường hợp Prusa MK, nếu bạn muốn tạo một hộp có kích thước bằng bàn in, bạn nên sử dụng 2 ô vuông 3x5 và một ô vuông 6x2 (Xem giải thích ở trên - “Một số cấu hình bạn có thể tạo bằng cách sử dụng các ô vuông”) Để kết nối các ô vuông bạn sẽ cần: Bu lông (M3x5) và đai ốc.

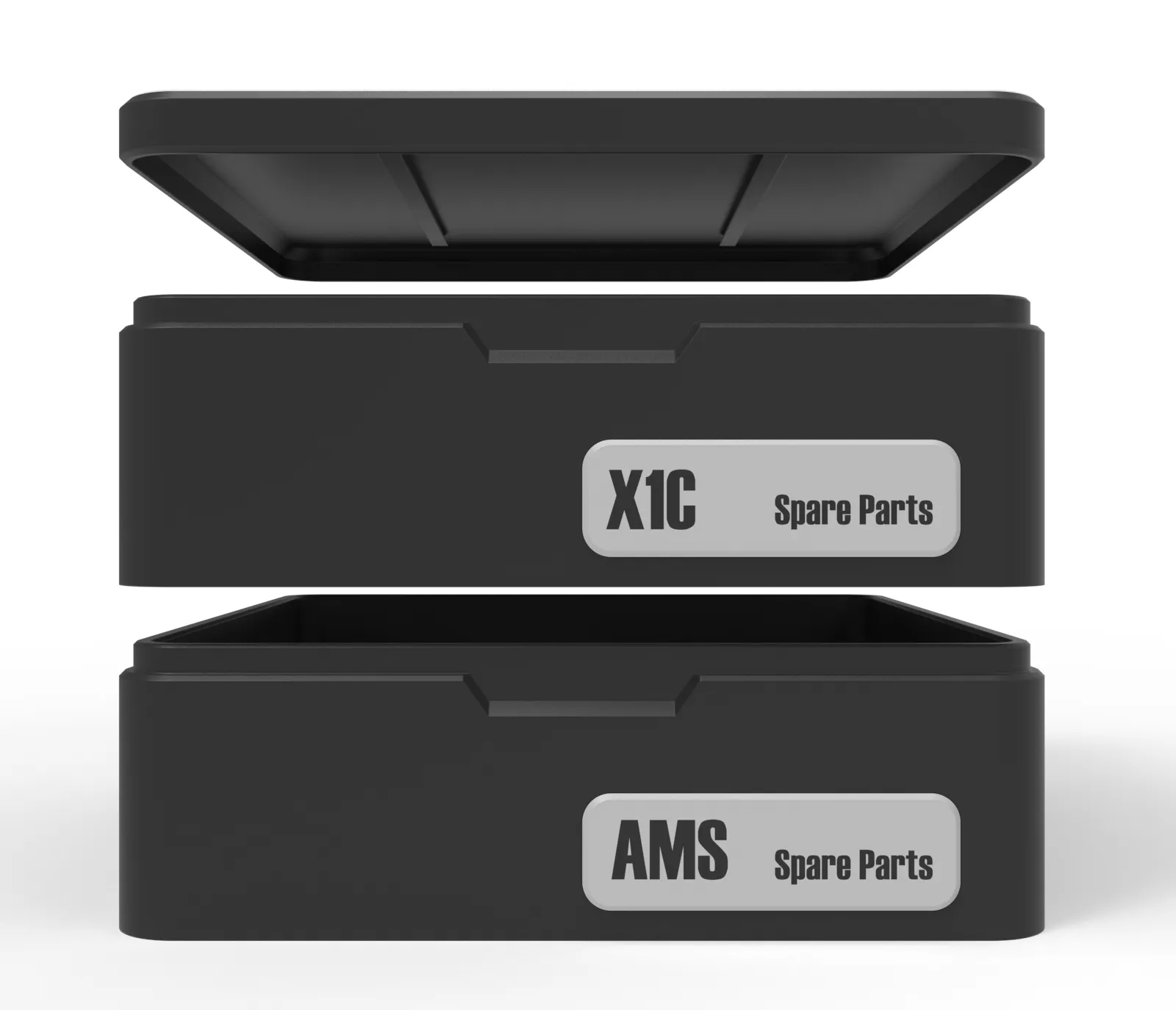

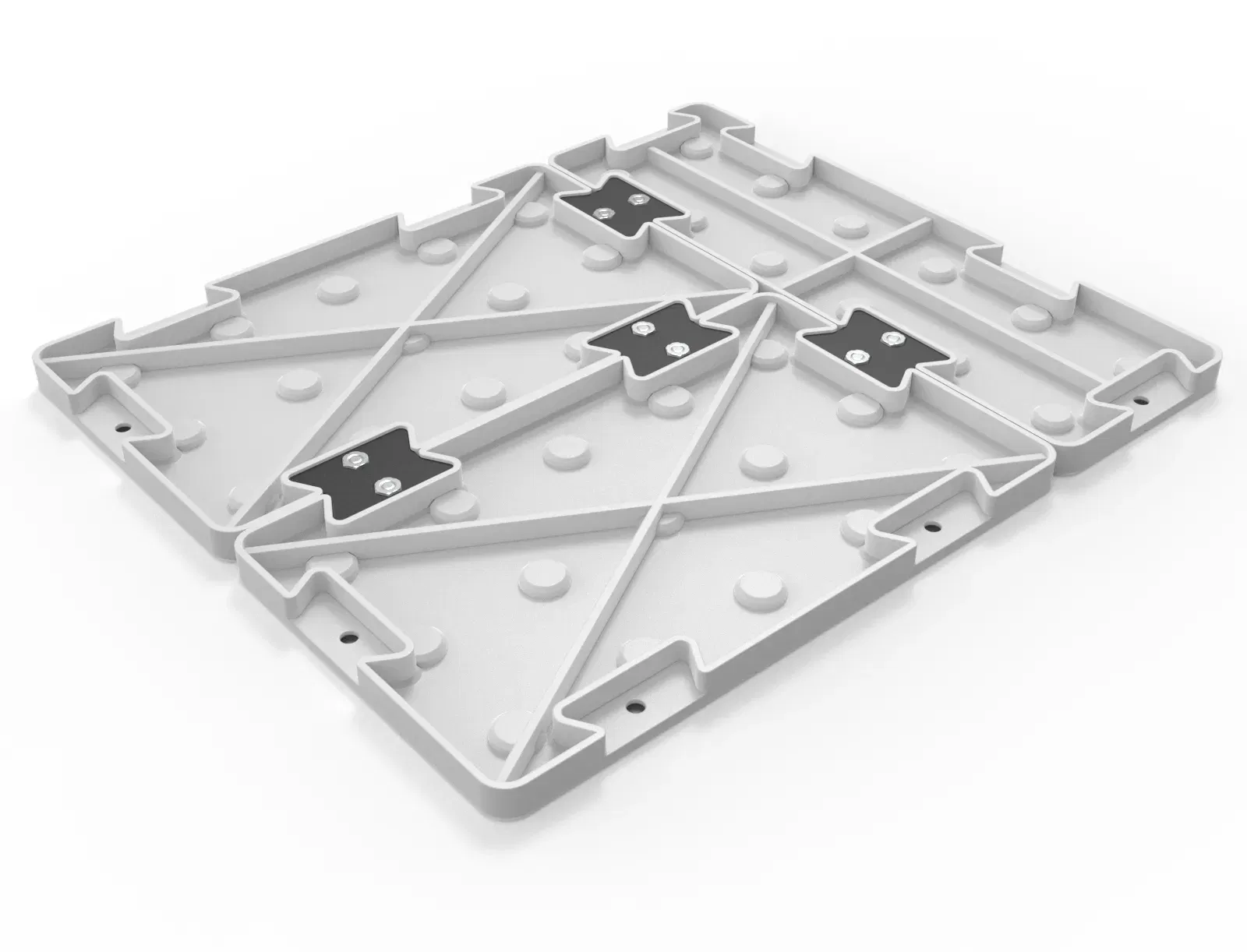

• Bộ nối hình nơ (có thể in được), và đó là tất cả. Để lắp đai ốc (một số có thể rất chặt để lắp vào các khe của chúng), hãy thử sử dụng một con vít dài hơn để khớp với đai ốc và kéo nó vào. Đai ốc sẽ vào hết và nằm chắc chắn tại vị trí của nó. Bạn cũng sẽ tìm thấy các hộp tương ứng có nắp. Ví dụ được đưa ra ở trên, có các yếu tố đồ họa liên quan đến AMS của Bambu Lab, có sẵn cùng với các module dự phòng. Hộp 150x150 có nắp.3mf (nhãn có thể được cấu hình trong ứng dụng slicer - công cụ Văn bản)

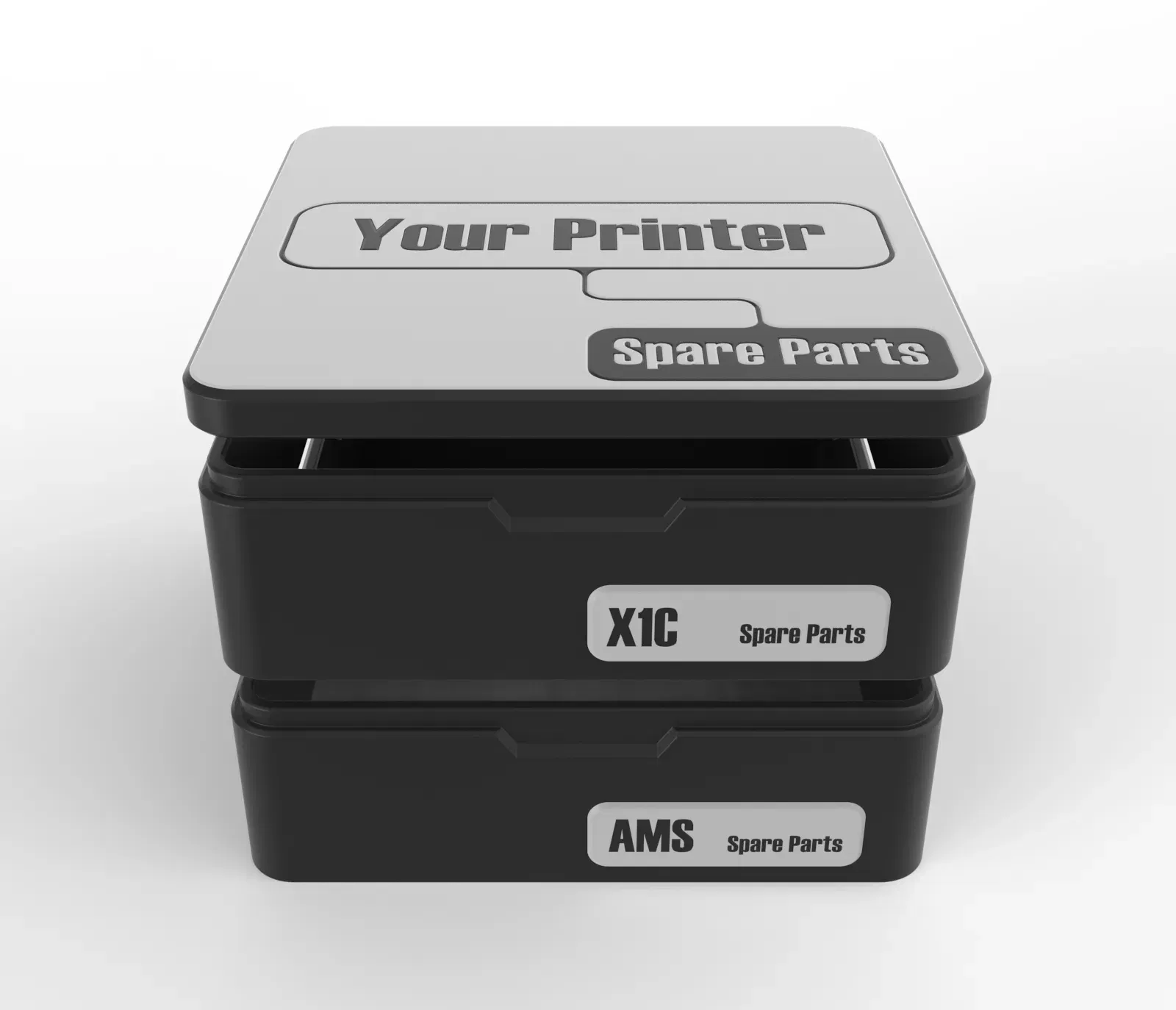

• Một trong những bức tường là bức tường có thể xếp chồng, chúng có các khe lõm đặc biệt cho phép bạn xếp chồng các hộp lên nhau. Kiểm tra bên trong tệp "150x150 box with Lid.3mf". Các tùy chọn xếp chồng khác: Hộp 180x210 cho Prusa và các máy khác. UMSS - Công cụ và Phụ kiện cho Bambu Lab A1 Miễn phí trong thời gian giới hạn “Tôi phải nói rằng trong phiên bản này (UMSS) hầu như tất cả các module đã được xây dựng lại, với sự chú ý đặc biệt đến chi tiết và chức năng.” UMSS - Công cụ và Phụ kiện cho Prusa Miễn phí trong thời gian giới hạn “Chúng đã được thử nghiệm kỹ lưỡng, bao gồm nhiều nguyên mẫu cho đến khi hoàn thiện” UMSS - Phụ tùng thay thế cho Prusa Mk Một số bộ phận bạn có thể tìm thấy trong gói này Kết quả của việc kết hợp một số gói dành riêng cho Prusa “Gói này chứa một số bộ phận thay thế Prusa Mk4 có sẵn tại prusa.com” UMSS - Hộp có nắp Miễn phí trong thời gian giới hạn Những "ngăn chứa" này sẽ đựng các bộ phận hỗn hợp, như ốc vít, nam châm và các vật dụng khác mà bạn thấy phù hợp. UMSS - Hộp có vách ngăn Tôi đã tạo ra ngăn chứa này để đựng một vài vật dụng nhỏ, giống như ví dụ trên, bạn có thể sử dụng nó để đựng nam châm, bu lông, đai ốc, hoặc bất cứ thứ gì bạn thích, các vách ngăn màu đen có thể tháo rời. UMSS - Dành cho Bambu Lab X1 và P1 AMS "Việc sắp xếp lại các module rất hài lòng, phần lớn là nhờ hệ thống nam châm được sử dụng để gắn chúng." UMSS - Công cụ đa năng “Bộ module này bao gồm các công cụ áp dụng cho nhiều thương hiệu khác nhau. Các công cụ khác sẽ sớm được bổ sung.” UMSS - Công cụ và Phụ tùng cho A1 và Mini “Với một số module kể trên và một số module khác, như Module đầu nóng, Công cụ và Phụ tùng cho A1 đã sẵn sàng” Giá đỡ cho các ô vuông UMSS “Điều này có thể rất hữu ích khi chuẩn bị hoặc hoàn thiện mô hình của bạn.” Module này có thể được sử dụng với ô vuông 5x5 (150x150mm) hoặc ô vuông đặc biệt 7x7 (210x210mm), với các công cụ bạn hay dùng nhất. Khi không cần nữa, bạn có thể cất chúng vào một trong những chiếc hộp có nắp. Giá đỡ cho UMSS "Giải pháp lưu trữ module được thiết kế để giữ cho hộp UMSS và các tấm build được ngăn nắp và dễ tiếp cận" #### Hỗ trợ nhà thiết kế: Vui lòng cân nhắc theo dõi tôi nếu bạn tải xuống và in tác phẩm của tôi. Đó là một cách đơn giản để hỗ trợ hoạt động của tôi và giữ liên lạc với tôi trong tương lai. Sự quan tâm của bạn giúp tôi hiểu giá trị công việc của mình đối với cộng đồng. Cảm ơn bạn! Thiết kế này miễn phí mang lại lợi ích cho cộng đồng, nhưng Nếu bạn thích thiết kế của tôi và muốn đóng góp, bạn có thể quyên góp cho buymeacoffee hoặc paypal, hoặc tốt hơn nữa, tham gia "Câu lạc bộ của tôi" tại printables.com, điều đó sẽ rất được cảm kích. Nhật ký thay đổi (23-07-2024) - Phát hành lần đầu
• (27-07-2024) - Cập nhật hình học trên tất cả các ô vuông 6x2 * Thêm bức tường có thể xếp chồng
• (17-08-2024) - Thêm hầu hết các module trống
• (30-12-2024) - Thêm ô vuông 210x210mm với cả đường kính 8,2mm và 6,2mm.
