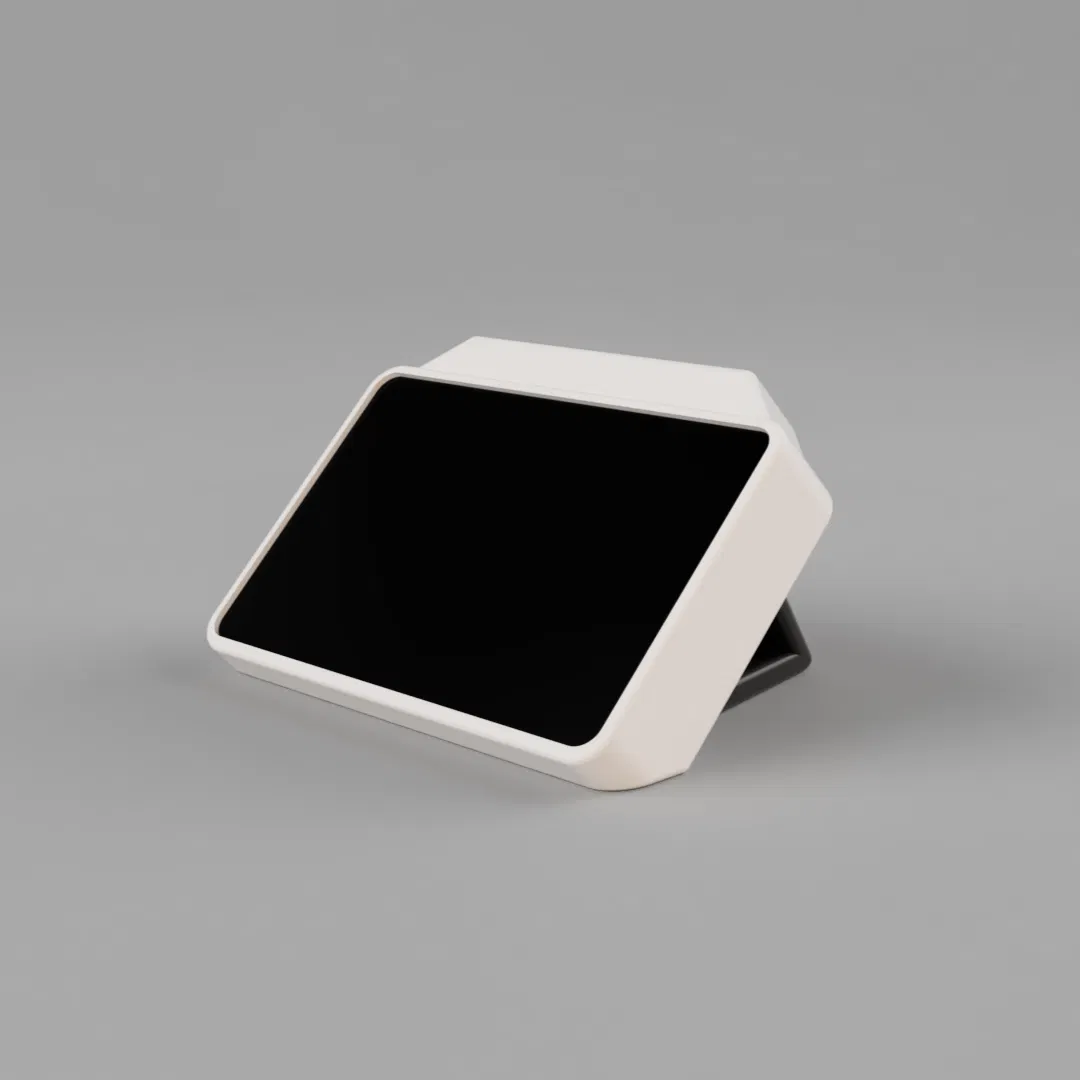

Vỏ Raspberry Pi Touch Display 2 kèm chân đế lớn cho Raspberry Pi 5

Vỏ màn hình này là một bản remix từ @IainWhite_2272023 có tên Raspberry Pi Touch Display 2 case for Raspberry Pi 5. Bạn ghé xem thử nha, đây là một model rất hay vì nhiều lý do và vẫn chừa được quyền truy cập tới phần lớn các cổng của Raspberry Pi.

Cách mình làm lại:

Mình gần như giữ nguyên thiết kế gốc. Mình muốn một cái case RẤT giống cái này để làm dashboard điều khiển nhạc, mở playlist này nọ.

Các thay đổi gồm:

1. Bịt quyền truy cập vào tất cả cổng TRỪ cổng nguồn/màn hình.

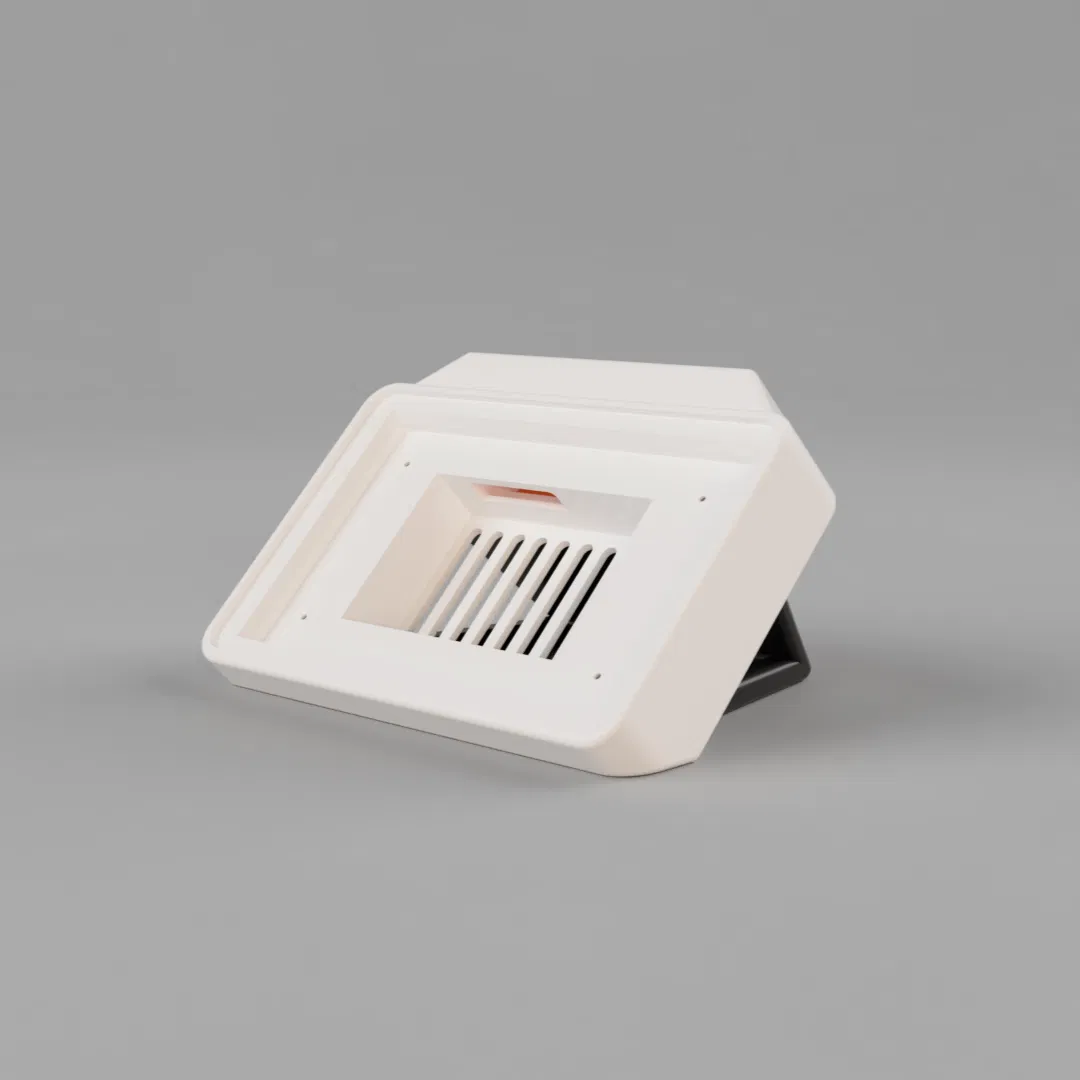

2. Thêm lỗ thông gió phía sau để tăng airflow.
3. Thêm một tấm che dây (cord cover panel) có thể dán keo hoặc dùng băng keo 2 mặt dán vào thân chính để giảm lực kéo (strain relief) và giúp hạn chế dây bị tuột ra.
4. Thêm một vùng phía trên màn hình, ai cần thì có thể thêm chữ vì nhiều mục đích khác nhau.

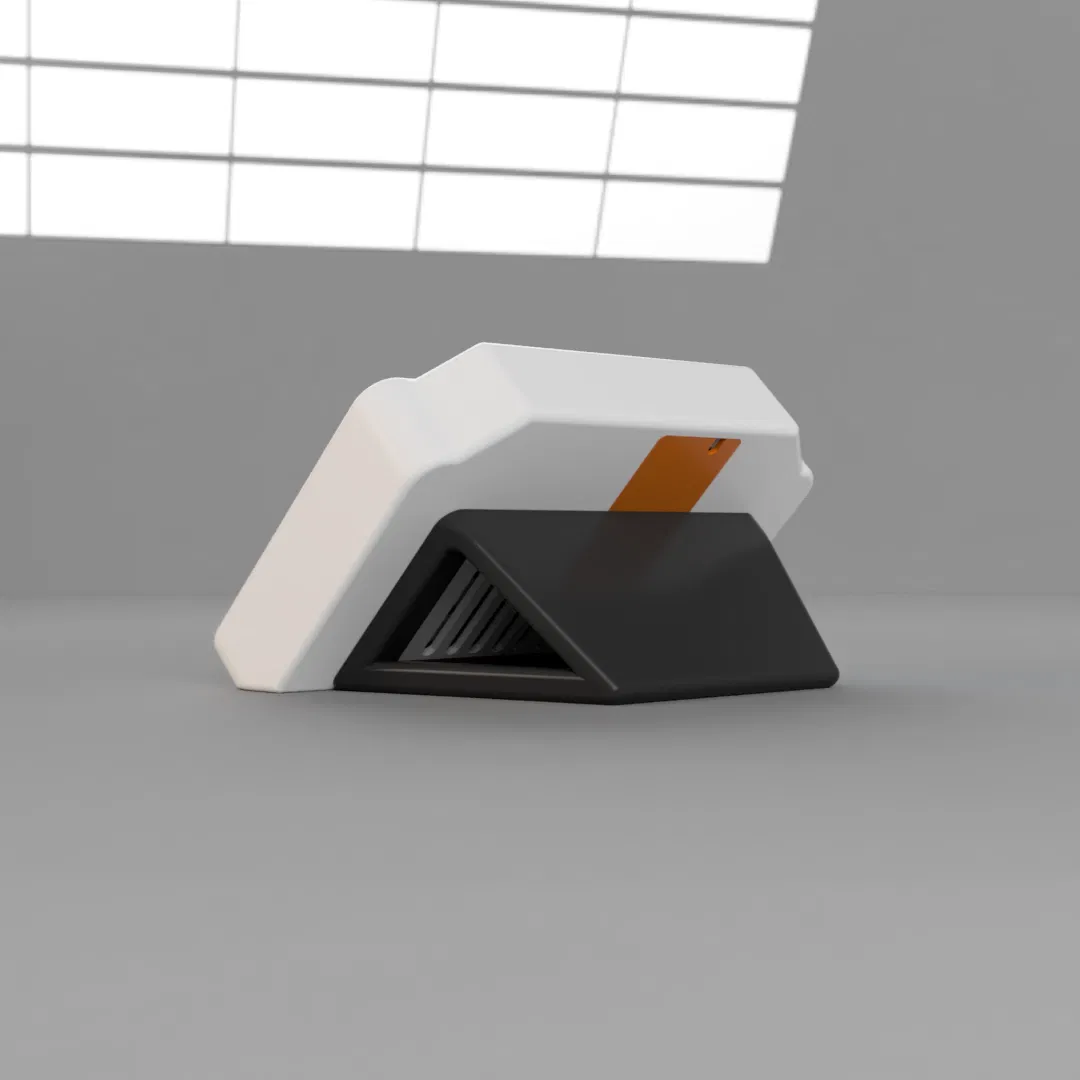

5. Thêm chân đế chắc hơn, có đường gió và chốt căn chỉnh (alignment pegs) tách rời.

Parts:

RPTD2 Main Body

RPTD2 Cord Panel

RPTD2 Stand

RPTD2 Stand Pin T (Top Pin | Bạn cần in "2" cái)

RPTD2 Stand Pin B (Bottom Pin | Bạn cần in "2" cái)

Mình khuyên in phần main body và stand theo hướng 4 lỗ lớn úp xuống mặt bàn in (build plate).

Layer height 0.2 là ổn.

***Bản in chưa được test và có thể cần chỉnh nhẹ một chút.***

------

Mô tả của tác giả gốc

Vỏ màn hình và chân đế cho Raspberry Pi Touch Display 2 và Raspberry Pi 5

Mình chưa test với Raspberry Pi 4 - có thể sẽ cần chỉnh một chút, nên nếu thiết kế này được nhiều người quan tâm mình sẽ làm thêm bản fit Raspberry Pi 4.

Dễ lắp ráp - chỉ cần dùng các con ốc đi kèm với màn hình.

Mình in theo mặt lưng, dùng supports cho các phần bridge. Mình nghĩ vậy sẽ cần ít support nhất. Mình có thể né supports bằng cách thiết kế khác, nhưng mình muốn giữ phần vỏ (shell) là một khối liền.

Nếu ai có gợi ý cách in tốt hơn thì chia sẻ giúp nha.

Và nếu bạn có in model này, vui lòng chia sẻ hình. Mình rất thích biết là có người khác đang dùng thiết kế của mình.
