HeroClix Dial (Bệ dial tuỳ chỉnh)

(ĐANG LÀM)

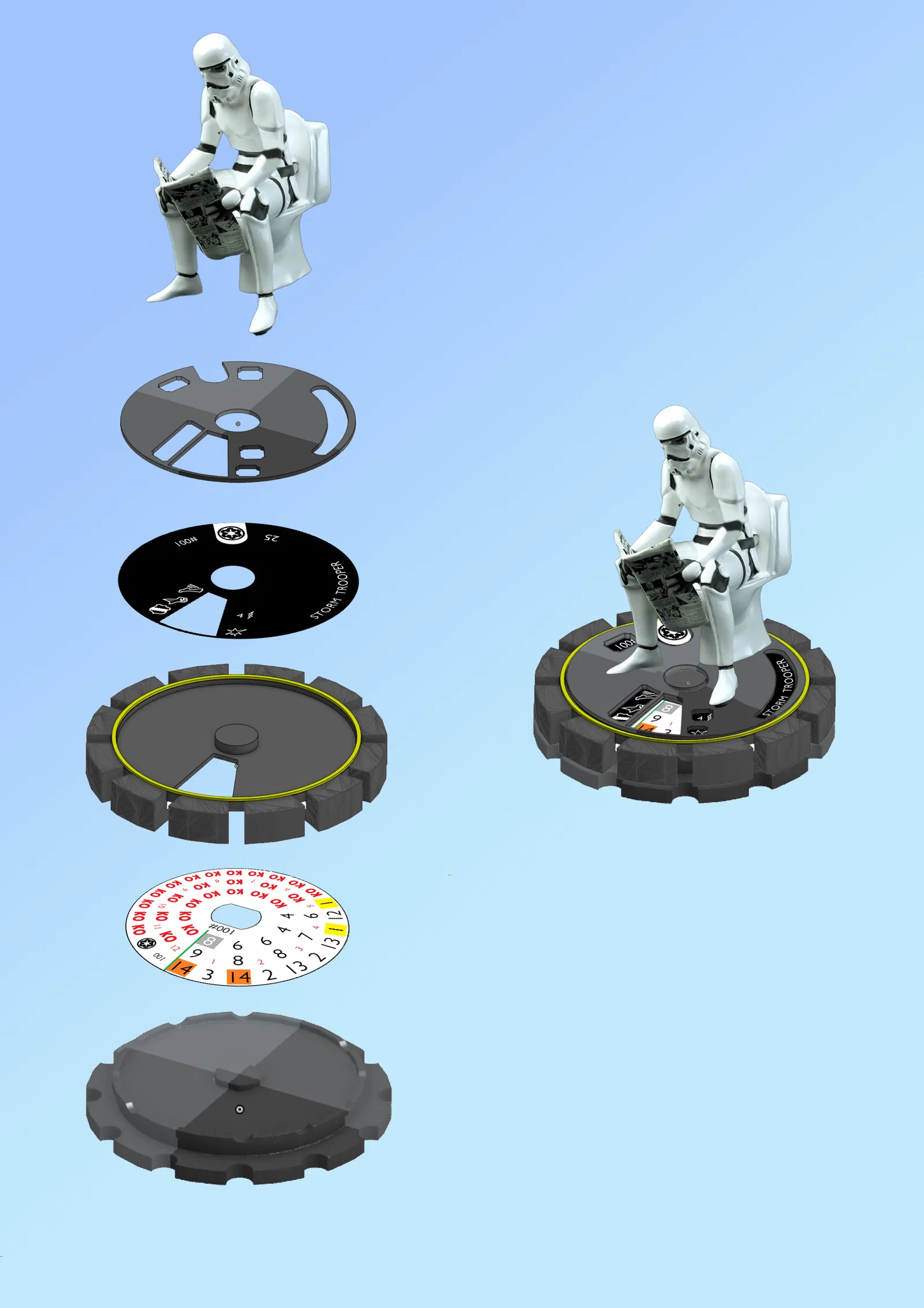

Mẫu này là bản thiết kế lại của một HeroClix custom dial, với các cải tiến sau:

• Thiết kế lại phần Base để xoay dễ hơn và độ khít thoáng hơn
• Thiết kế lại phần Top để có thể chèn thông tin dial in 2D (in giấy) tuỳ chỉnh
• Thêm vòng màu trên mặt Top của dial cho anh em chơi bản Old School

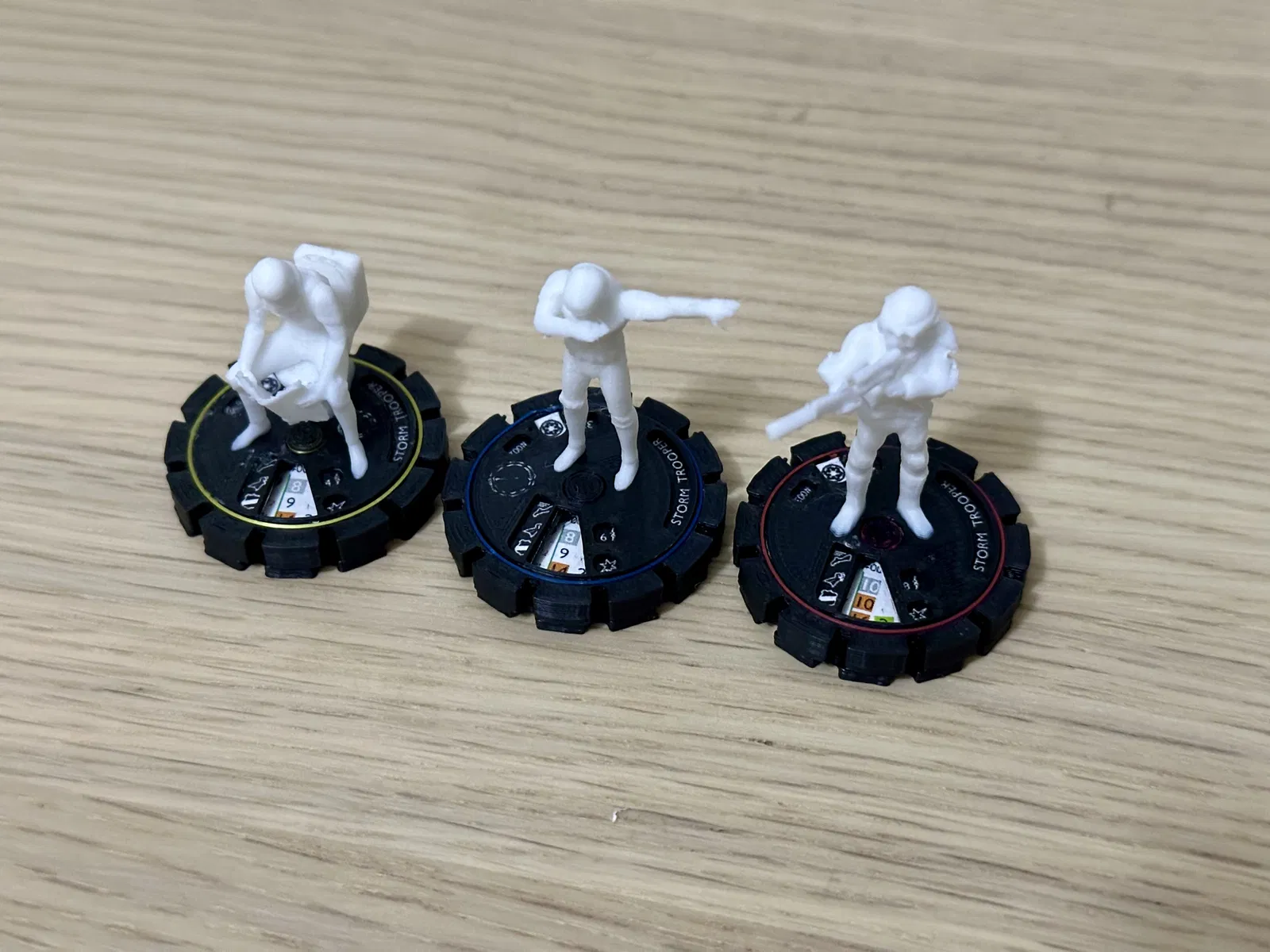

• Thêm Dial Cover để gắn mô hình lên trên và giữ chặt phần thông tin giấy (lưu ý: Dial cover hiện vẫn đang WIP, có thể che khuất tầm bắn cho nhiều mục tiêu, điểm trên 100, và/hoặc tên dài hơn “Storm Trooper”)

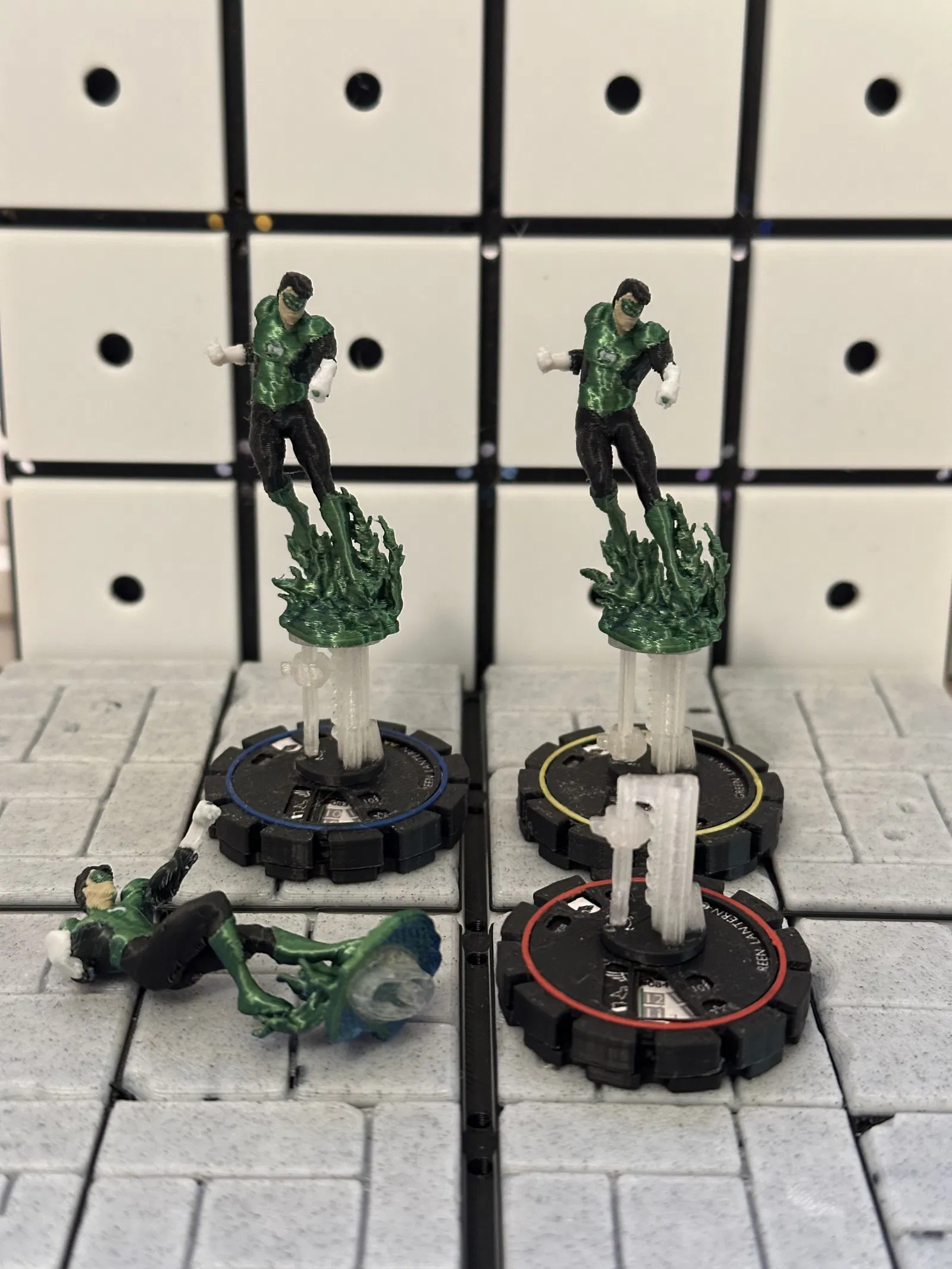

• (MỚI) Thêm Flying Base và Flying Support

Hướng dẫn in các phần 3D:

• Dial Top nên in đúng chiều (right-side-up) với supports tiêu chuẩn; nếu dùng máy in mono-filament thì canh thêm một lần đổi màu thủ công (manual color change) cho phần vòng màu.
• Dial Bottom in không cần support vẫn ổn, nhưng chất lượng phần bề mặt nổi ở mặt dưới có thể thay đổi tuỳ theo thiết lập in của bạn.
• Dial cover khá mỏng; tuỳ setting máy in, mình khuyên nên in layer height nhỏ và nhớ để nguội trước khi gỡ ra. Nếu chất lượng không ổn định thì cân nhắc tăng độ dày.

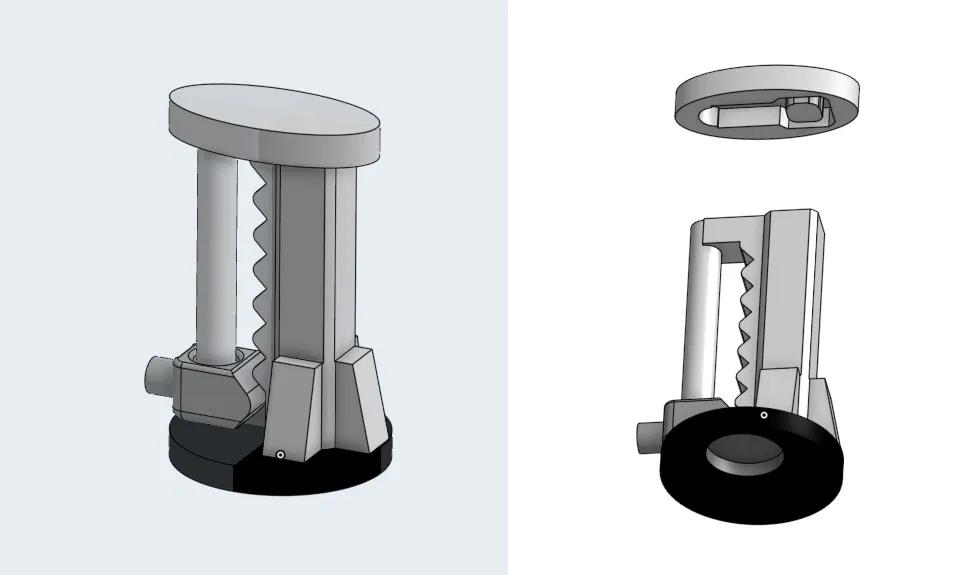

• (MỚI) Nếu in flying base:
  • Flying slider có thể cần support tuỳ máy.
  • Slider được in với một khe hở nhỏ và cần dùng nhẹ một dụng cụ để “kích hoạt” nó.
  • Slider hoạt động tốt nhất khi xoay ra rồi xoay vào lại, thay vì nhấc lên.
  • Mặt dưới của base có một vết lõm nhỏ để canh vị trí/căn chỉnh khi đặt lên Dial Top.
  • Flying Support nên in lật ngược (upside down) và in chậm để ra kết quả tốt nhất.

Hướng dẫn in các phần 2D:

• Có thể tạo custom dials ở đây: https://www.clixmaker.com/ (lưu ý: giá trị điểm không được trang này tính sẵn; mình đang làm một bộ tính điểm tuỳ chỉnh cho Old School Heroclix và sẽ đưa vào bản cập nhật)
• Thông tin dial phía trên (Top dial info) nên in với đường kính khoảng ~27.5mm
• Thông tin dial phía dưới (Bottom dial info) nên in với đường kính khoảng ~25.5mm

Dụng cụ cần thêm:

• Keo con voi (Crazy Glue)
• Kéo hoặc đồ bấm lỗ (Hole Puncher)

Hướng dẫn lắp ráp:

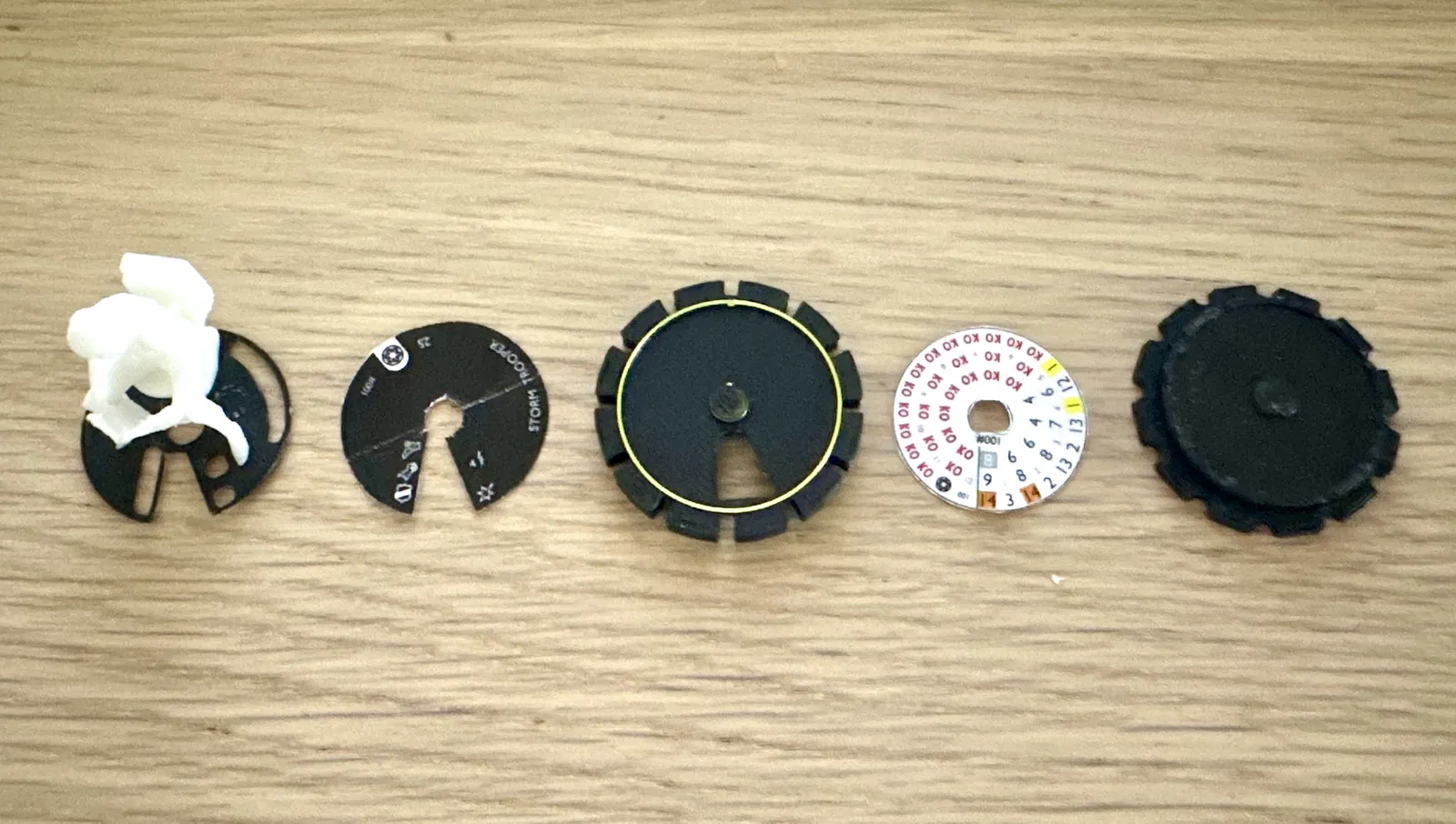

1. In 3D tất cả các phần.
   1. a. Mình in mô hình nhân vật trực tiếp lên cover để giảm bớt một phần cần dán.
2. In 2D các phần giấy tuỳ chỉnh.
3. Cắt lỗ trên phần dial giấy phía dưới theo các đường màu đen; bôi một ít keo để tránh bị loang màu hoặc nhìn bị ướt—dùng tăm bông (Q-tip) hoặc tăm có thể giúp dàn keo đều hơn.
4. Cắt hình thang màu trắng và cắt một lỗ ở giữa phần dial giấy phía trên. Dán giấy lên phần Top tương tự như bước đầu.
5. Dán cover lên phần top; cũng chỉ bôi một ít keo. Nhớ bôi sát các mép rồi ép giữ khoảng 30 giây đến 1 phút để đảm bảo dán khít. Khi ép, keo sẽ tràn ra và có thể che chữ nếu bôi quá nhiều.
