Dao rọc giấy (Razor Blade/Utility Knife) dùng heat-set insert M3

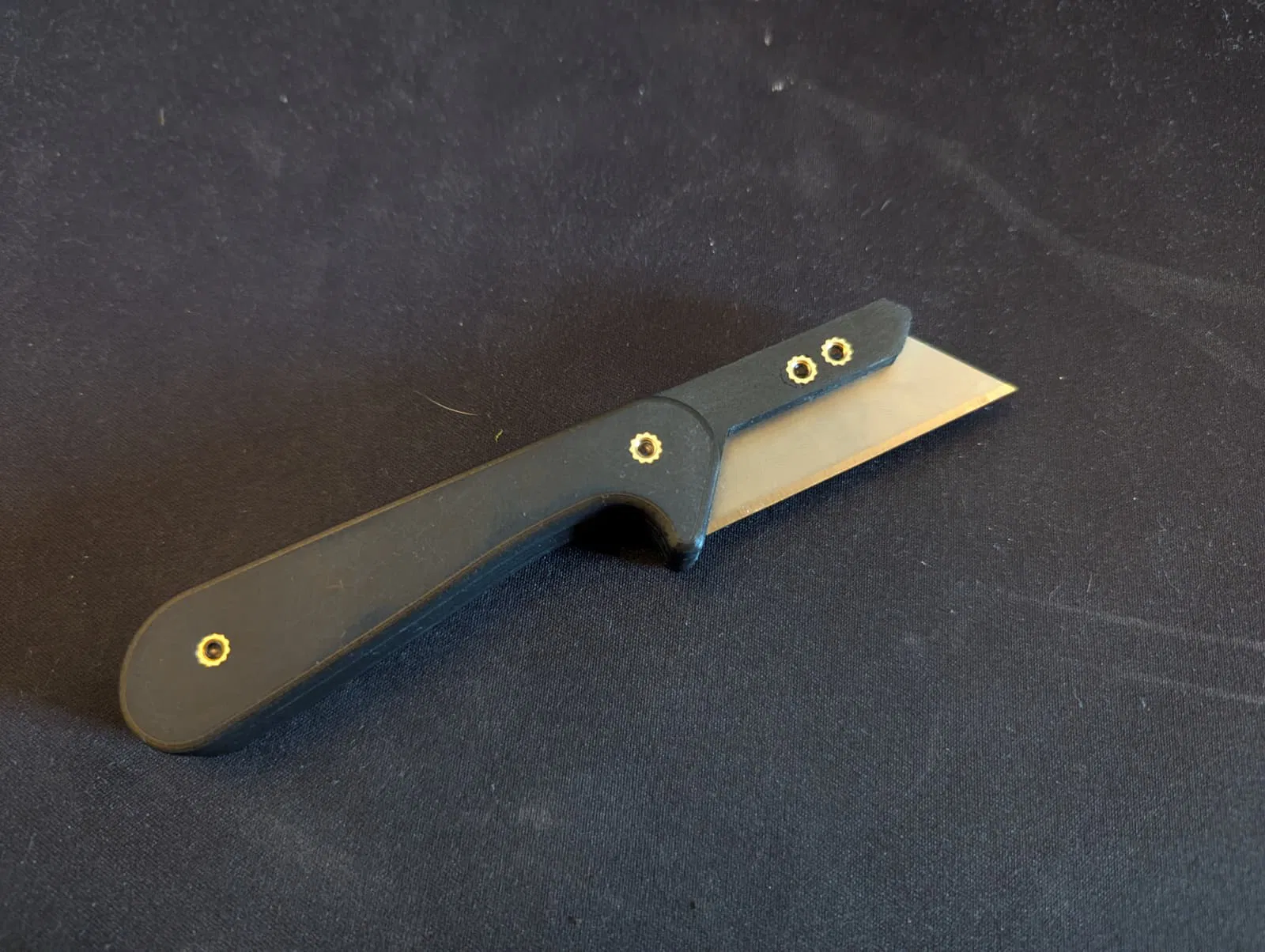

Mẫu dao rọc giấy/utility knife được redesign để dùng heat-set insert M3 cỡ Voron (5×4 mm), lỗ CAD 4.7 mm. Kết cấu cứng cáp, thay lưỡi nhiều lần vẫn không bị rơ hay yếu.
Mô tả
Mình đã thiết kế lại dao để insert ren nhiệt M3 cỡ Voron lắp vừa chuẩn (đường kính: 5 mm, dài: 4 mm). Đường kính lỗ trong model CAD là 4.7 mm. Thiết kế mới rất cứng cáp, và có thể thay lưỡi bao nhiêu lần cũng được mà không làm yếu kết cấu.
BOM (danh sách vật liệu):
-
4× insert ren nhiệt M3 (đường kính: 5 mm, dài: 4 mm)
-
2× ốc M3 SHCS, dài: 12 mm
-
2× ốc M3 SHCS, dài: 4 mm
-
(tùy chọn: long đền M3)

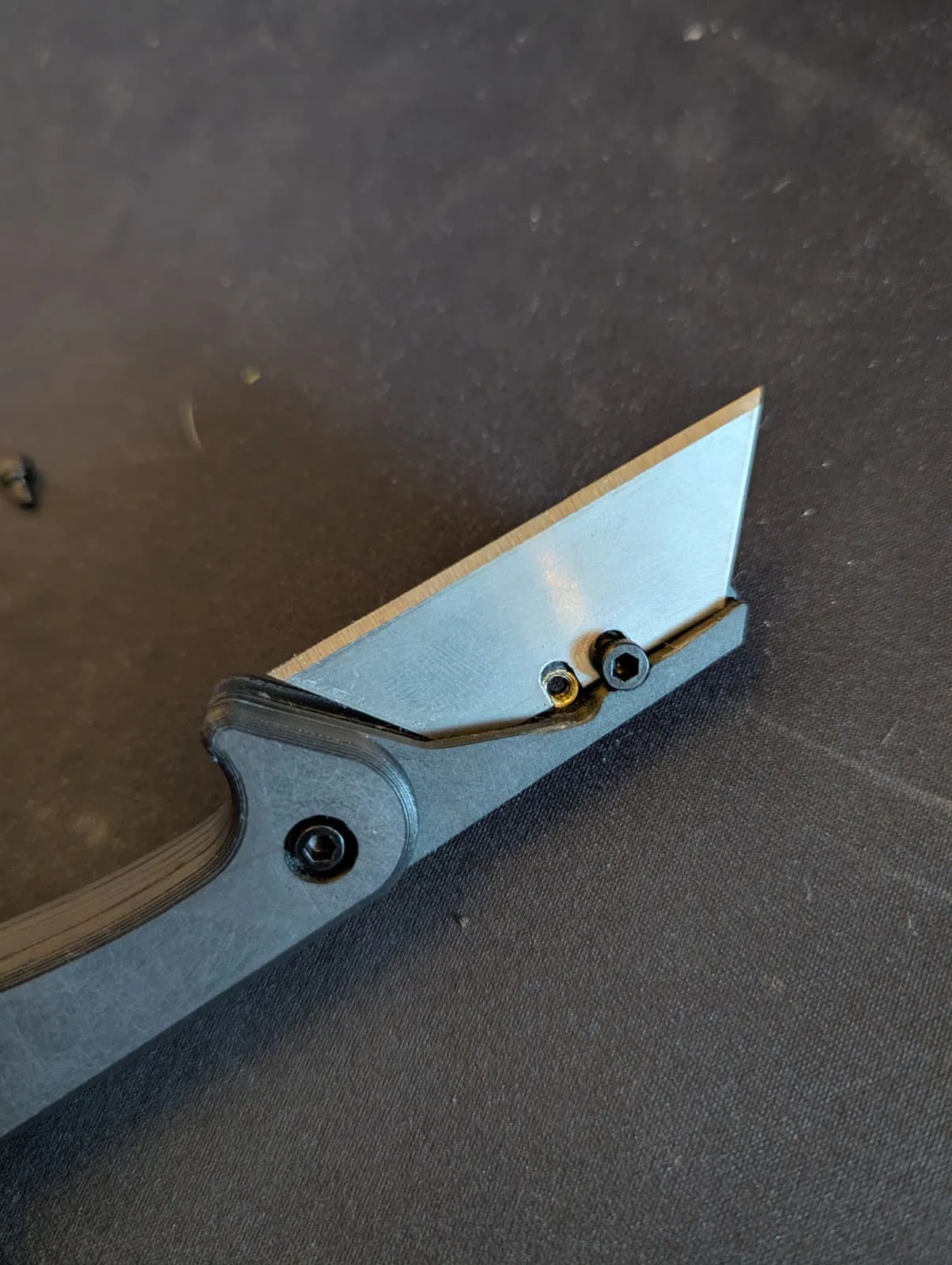

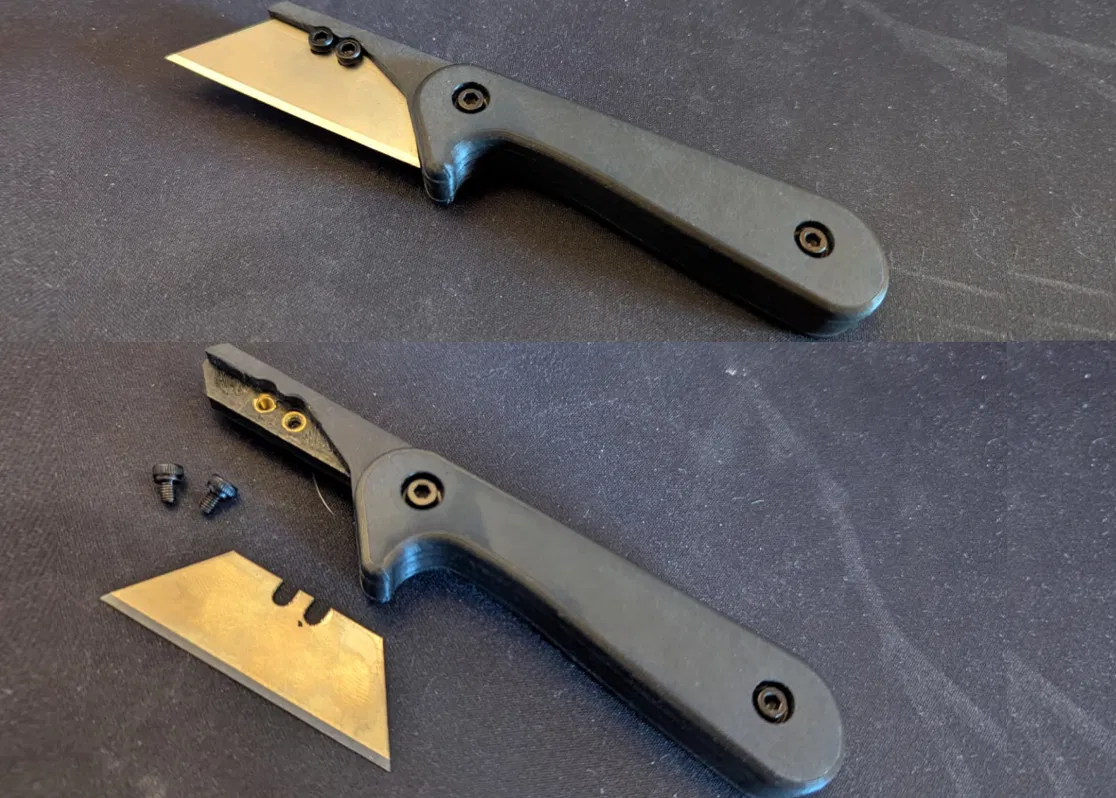

Lắp ráp: Nếu lưỡi dao không trượt vào mượt mà nhưng vẫn đúng hướng (xem hình cuối), hãy siết lỏng con ốc phía trước. Đặt một miếng gỗ hoặc PLA lên trên lưỡi, rồi dùng búa gõ nhẹ để đưa lưỡi vào đúng vị trí. Luôn để miếng gỗ/PLA nằm giữa búa và lưỡi để tránh làm cùn lưỡi.
