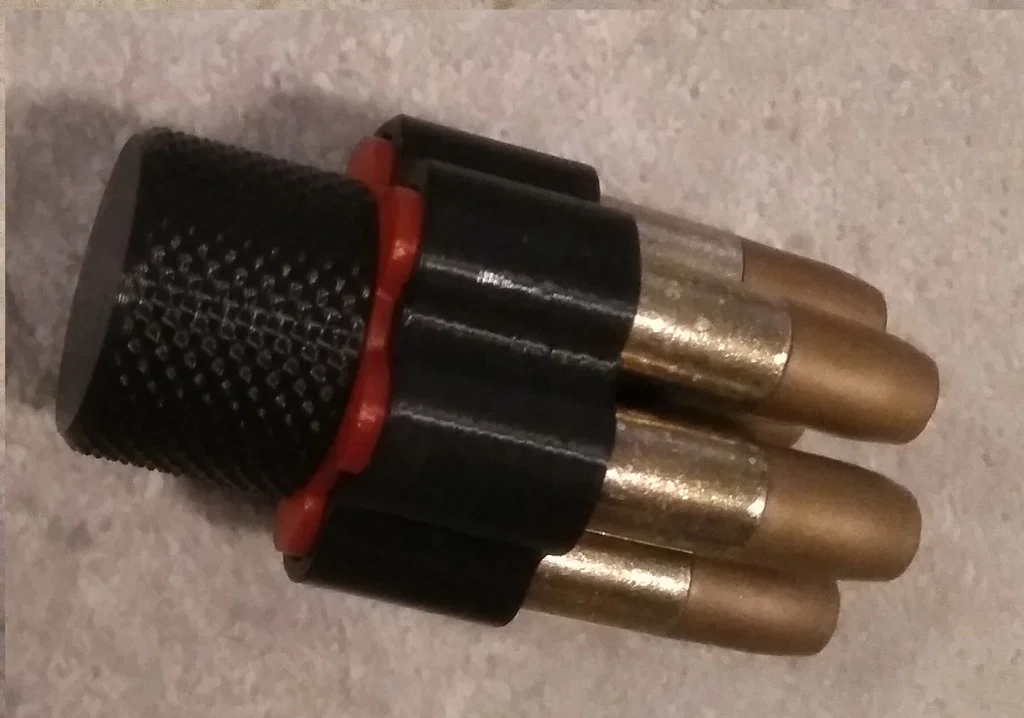

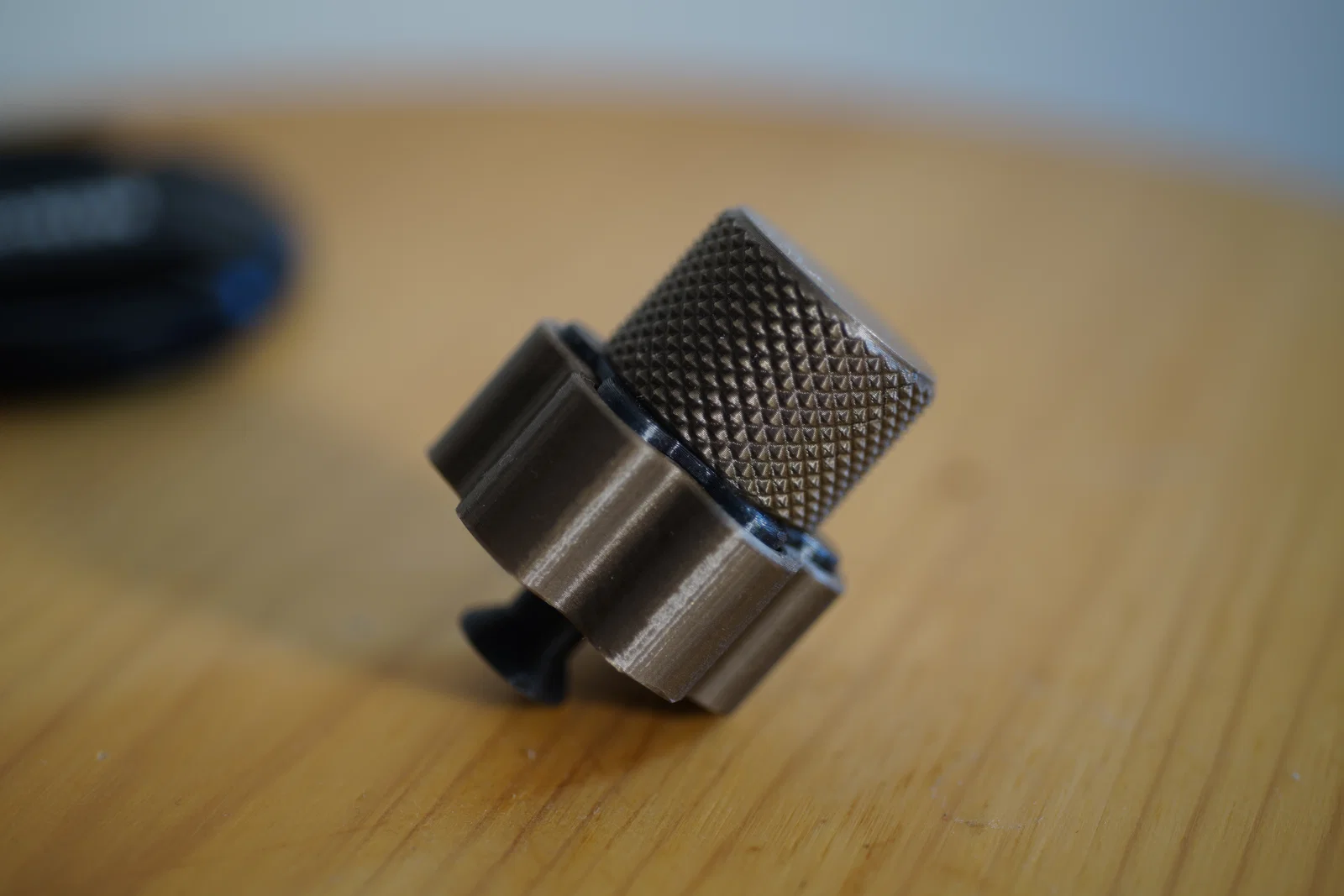

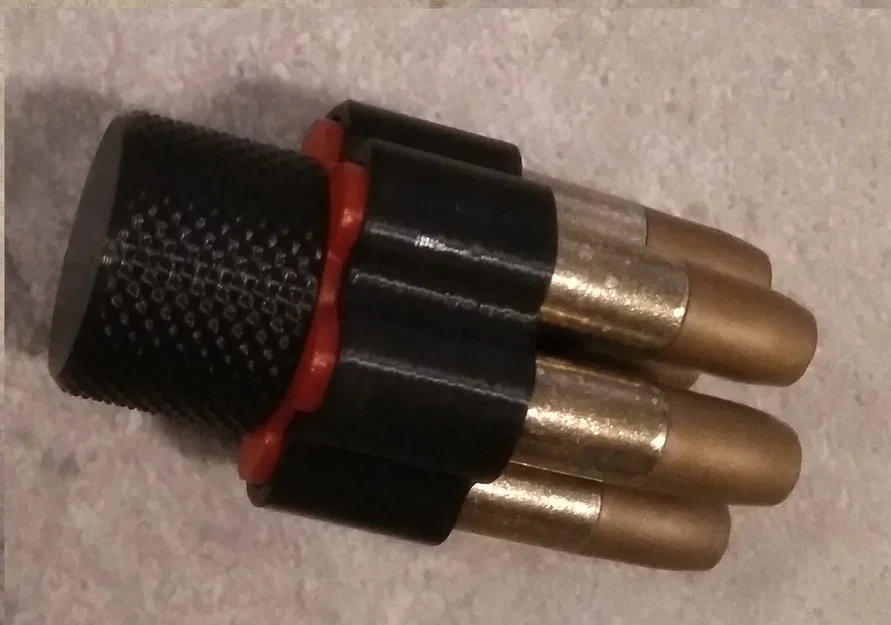

Speedloader Mk2 cho Dan Wesson (push-button)

[edit 14.2.26] Có vài cải tiến dựa trên phản hồi người dùng. Thiết kế nắp (cap) và trục (shaft) mới có kiểu khớp xoáy (swirl fit) khít hơn và hình học tốt hơn, kèm nút (button) lớn hơn và giảm dung lượng file.

Phiên bản mới của thiết kế push-button. Có vô số cải tiến nhỏ, nhưng quan trọng nhất là giờ không còn cần phải vặn tháo nắp để reset cơ cấu nữa.

Mình chỉ test với vỏ đạn airsoft. Chúng được dựng theo .357 magnum nên về lý thuyết sẽ chạy với .357 và .38 Special. Nhưng không dám đảm bảo vì mình không có cách test.

"wider-" và "widestLock" sẽ đẩy các viên đạn ra xa nhau hơn,

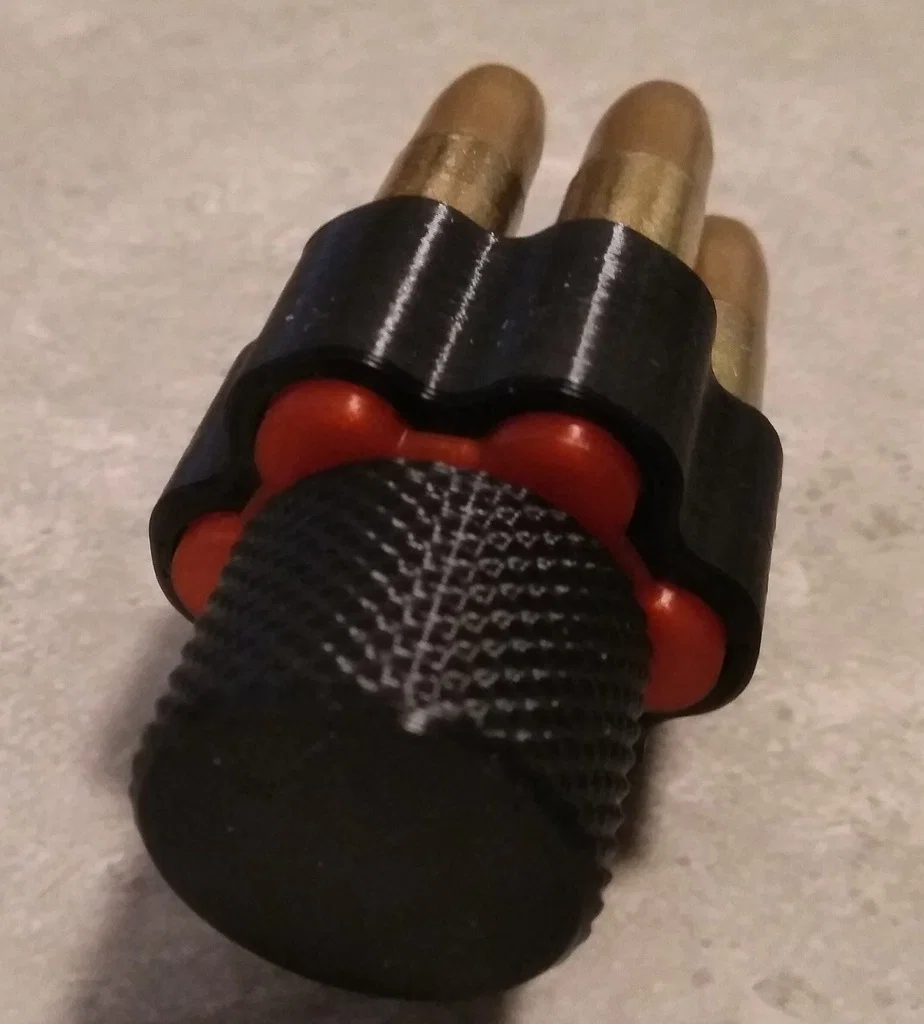

"retainerTighterCap" dày hơn ở phía nắp, dùng nếu nắp của bạn bị lỏng.

Bạn sẽ cần:

1x ốc/bu-lông M3x12mm (hoặc dài hơn)

Vậy thôi!

Print Settings

Notes:

-Body và lock nên in 100% infill, các phần còn lại có thể ~20%.

-Tất cả có thể in layer height 0.2mm, nhưng mình đề xuất 0.15 hoặc thấp hơn.

Model độ phân giải cao và có nhiều bề mặt tròn, mình khuyên dùng Arc welder.

Post-Printing

Step1: Quality Control

Gỡ sạch mọi cục nhựa dư (zits) và sợi tơ (stringing) bạn thấy trên tất cả các chi tiết.

Đảm bảo shaft lắp khít vừa với cap, phải vào với lực rất nhẹ hoặc gần như không cần lực. Nếu không vào thì bắt đầu chà nhám shaft, tập trung ở hai bên rãnh; các đỉnh và đáy rãnh có dung sai rộng hơn.

Đảm bảo shaft lắp khít vừa với lock, phải vào với lực rất nhẹ hoặc gần như không cần lực.

Chà nhám nhẹ lỗ trung tâm của body theo góc hoặc dùng mũi khoan (xem hình).

Đảm bảo cap vặn được vào body, có thể sẽ hơi khít.

Kiểm tra xem các viên/vỏ đạn có vừa các buồng (chambers) trên body không. Có viên sẽ khít hơn viên khác; xác định các viên tệ nhất rồi kiểm tra phần vành (rim). Nếu thấy rim có chỗ lồi rõ rệt thì chà nhám cho bớt, để rim tròn tròn lại.

Sau đó bắt đầu chà nhám các chambers cho tới khi tất cả viên đều vào vừa hoàn hảo.

Step 2: assembly

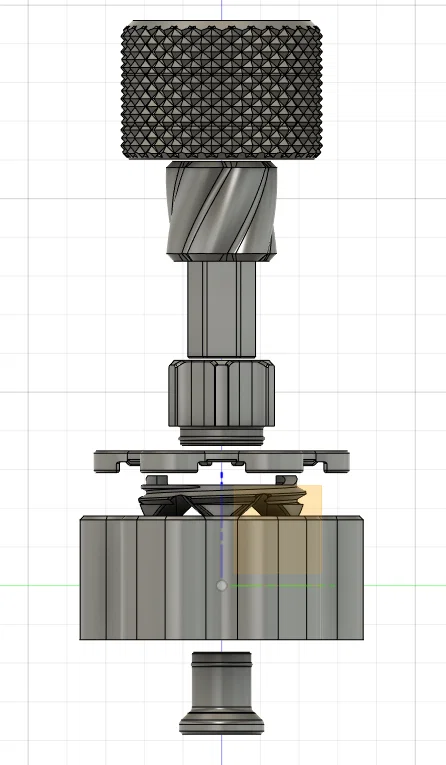

Ép lock vào body theo hướng đầu hẹp xuống (tham khảo hình bên dưới). Bước này sẽ cần lực khá nhiều, có thể phải dùng búa hoặc ê-tô. Khi đã “cạch” vào đúng vị trí, nó phải xoay được với lực nhẹ.

Đẩy shaft vào body, dùng ốc M3 để bắt button vào shaft, đặt retainer và vặn cap lại.

Ấn hoặc kéo button cho tới khi nghe tiếng “cạch”, sẽ cần một ít lực. Nếu không làm được hoặc cần lực quá lớn, chà nhám nhẹ một vòng trên button rồi thử lại. Nếu không có tiếng “cạch”, tăng scale của button lên một chút và in lại.

How to use:

-Kéo button cho tới khi nó “cạch”,

-vặn cap nhẹ một chút để lock dịch ra khỏi đường,

-nạp đạn

-siết cap lại

Changelog

From previous design

-Double stopper bền hơn

-thêm retainer để giảm lắc của cartridge

-lock lớn hơn để giảm lắc

-shaft 2 mảnh để giữ cố định (button và shaft), giờ bạn có thể reset cơ cấu mà không cần vặn tháo cap hoàn toàn, chỉ cần kéo button
