Speedloader Dan Wesson (push-button) cho ASG Dan Wesson

Một mẫu speedloader khác cho ASG Dan Wesson, nhưng khác với những cái mình thấy trước giờ là cái này không cần vặn xoay! Chỉ cần đẩy vào tới khi nghe/feel “khớp” (snap) là xong. Không cần keo, lò xo hay đồ linh tinh nào khác, tất cả đều in ra.

Mình chỉ test với vỏ đạn airsoft. Nó được model theo .357 Magnum nên về lý thuyết sẽ dùng được với .357 và .38 Special. Nhưng mình không dám đảm bảo vì không có điều kiện test.

Nắp “Training” có một lỗ để reset cơ cấu mà không cần tháo vít.

[Update 3.10.2022] Làm phần lock “ăn” mạnh hơn để giảm rung/lắc viên đạn, có thể không tương thích với các body đời sớm nhất. Đây chắc là update cuối, mình dự tính sẽ làm một loader hoàn toàn mới.

Print Settings

Rafts:

No

Supports:

No

Resolution:

0,15

Notes:

Mẫu này rất nhạy với chất lượng in kém. Tất cả khe hở chỉ rộng 0.15–0.2mm, đủ lỏng cho đa số máy in, nhưng zits và blobs có thể làm hỏng. Có thể cần chà nhám.

Mình đã test layer height 0.1mm và 0.15mm, có thể chạy được ở cao hơn nhưng chưa test. Mình khuyên 0.1mm vì với mình bề mặt mịn hơn và ít zits hơn.

Body và lock tốt nhất nên in đặc (solid), vì infill không tiết kiệm được bao nhiêu. Shaft và các cap có thể in 30% infill.

Post-Printing

Step 1: Quality control

Gỡ sạch tất cả zits và string thấy được trên mọi chi tiết.

Đảm bảo shaft lắp vừa với cap, phải vào được với lực rất nhẹ hoặc gần như không cần lực. Nếu không vừa thì chà nhám shaft, tập trung vào các bề mặt; phần rãnh (grooves) có khe hở lớn hơn một chút.

Đảm bảo shaft lắp vừa với lock, cũng phải vào được với lực rất nhẹ hoặc gần như không cần lực.

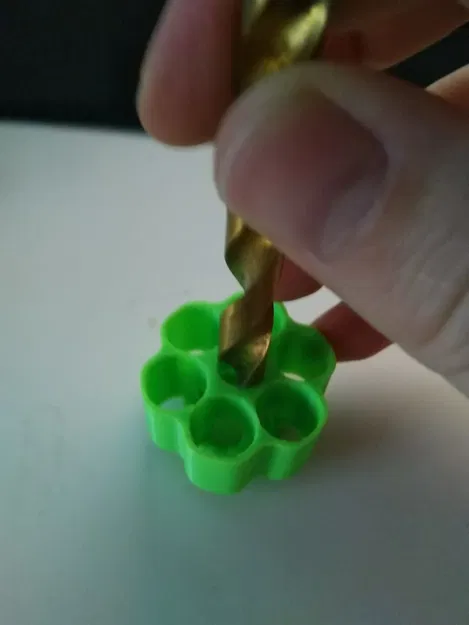

Chà nhám nhẹ lỗ giữa của body theo một góc hoặc dùng mũi khoan (xem hình).

Đảm bảo cap vặn được vào body, có thể sẽ hơi khít.

Kiểm tra xem “rounds” có vừa với các khoang (chambers) của body không. Có viên sẽ khít hơn những viên khác, hãy xác định những viên tệ nhất và kiểm tra vành (rims). Nếu thấy vành có chỗ gồ lên rõ rệt thì chà nhám bớt để vành tròn hơn.

Sau đó bắt đầu chà nhám các chambers cho tới khi tất cả rounds vừa hoàn hảo.

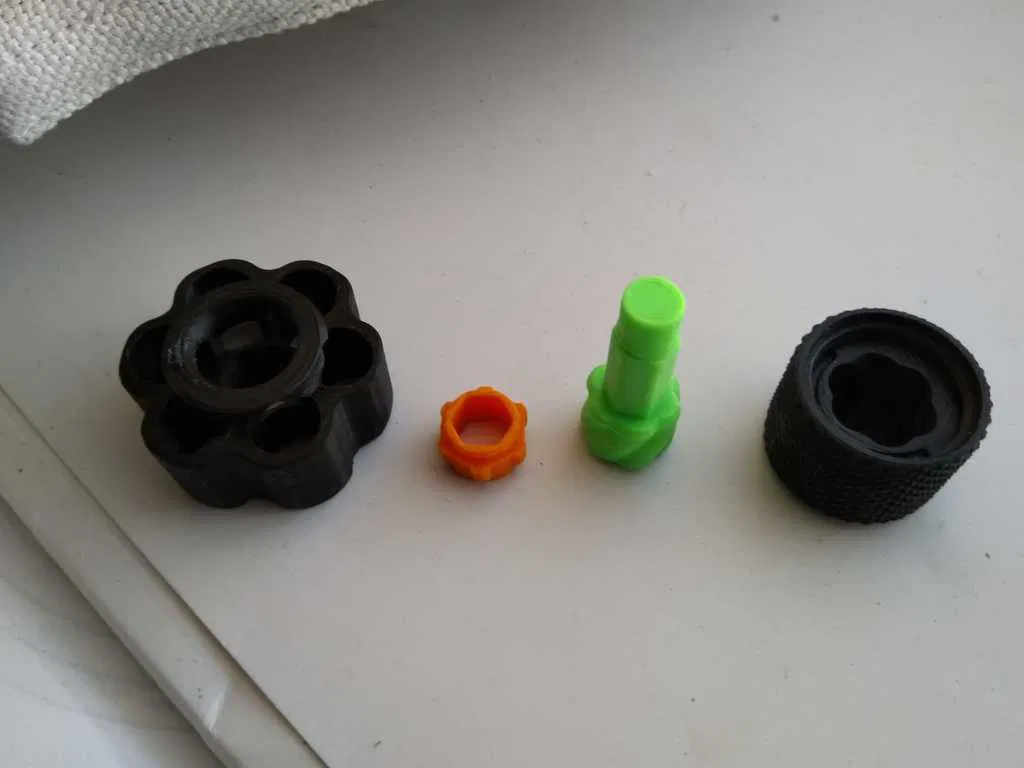

Step 2: assembly

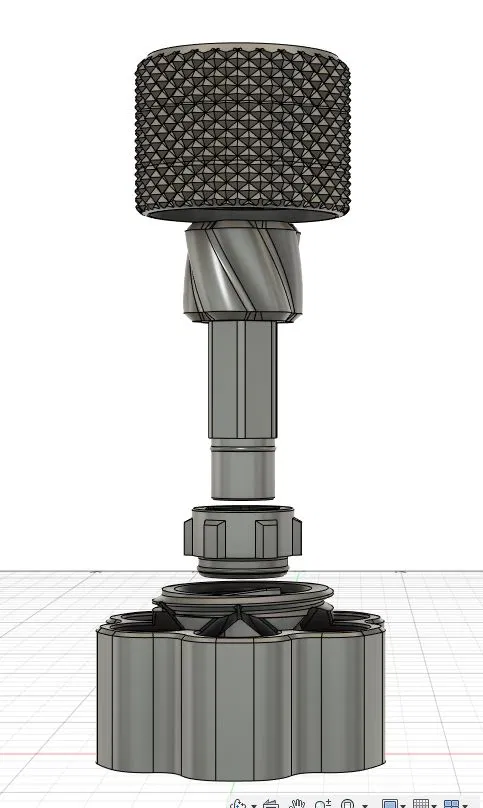

Ép lock vào body theo hướng mặt hẹp quay xuống (tham khảo hình bên dưới). Bước này sẽ cần lực rất mạnh, có thể phải dùng búa hoặc ê-tô. Khi nó snap vào đúng vị trí, bạn sẽ vặn xoay được với lực nhẹ.

Đẩy shaft vào body, sẽ cần một ít lực và bạn sẽ biết khi nào xong vì sẽ có tiếng/feel “snap”. Kéo/đẩy nó ra lại, bước này cũng cần lực — đây là lực kích hoạt (actuating force) bạn cần để nhả (cộng thêm ma sát giữa các phần). Nếu lực quá nặng theo ý bạn, chà nhám nhẹ vòng (ring) trên shaft rồi thử lại, đừng chà quá tay.

Đẩy shaft vào vị trí tới khi snap và vặn cap vào. Nhấn nút shaft hết hành trình và đảm bảo nó đẩy lock ra khỏi đường đi để rounds rơi xuống được. Có thể bạn cần rút ngắn cap stopper (cái “răng” nhỏ xíu trên đỉnh body).

How to use:

Vặn cap ra, đẩy shaft tới khi snap, vặn cap vào một chút, nhìn phần lock từ phía dưới và đảm bảo nó không che các chambers.

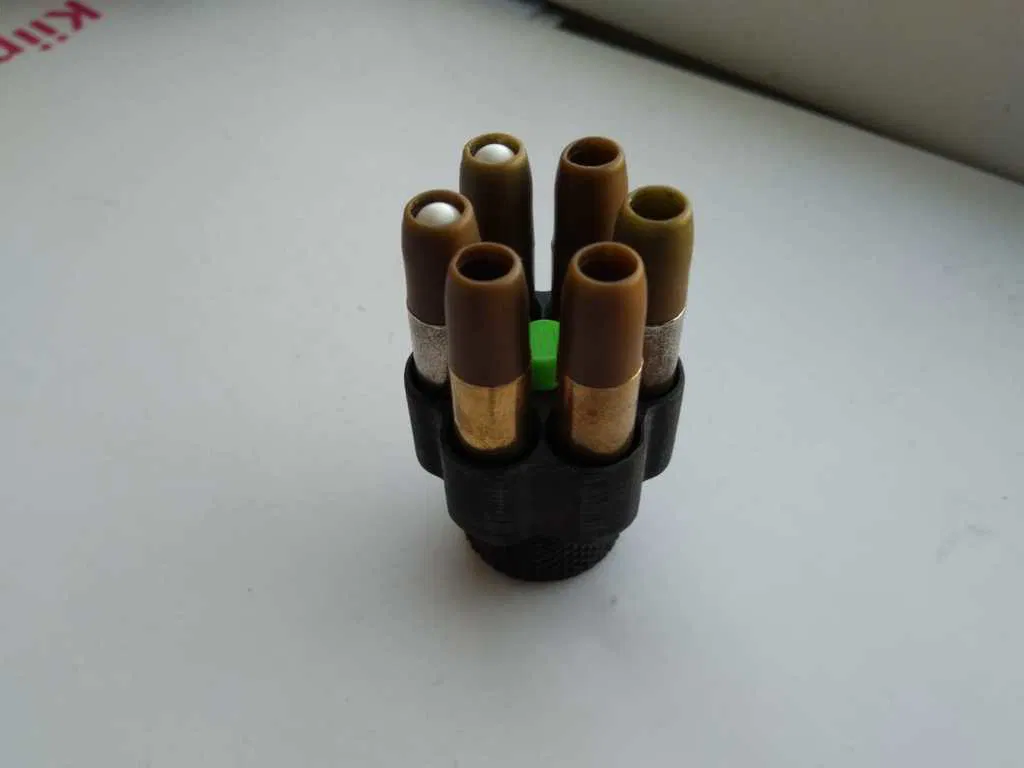

Nạp rounds, sau đó vặn cap hết cỡ.

Đưa loader vào trống (cylinder) trong khi giữ súng chĩa xuống, rounds sẽ rơi tự do vào cylinder.
