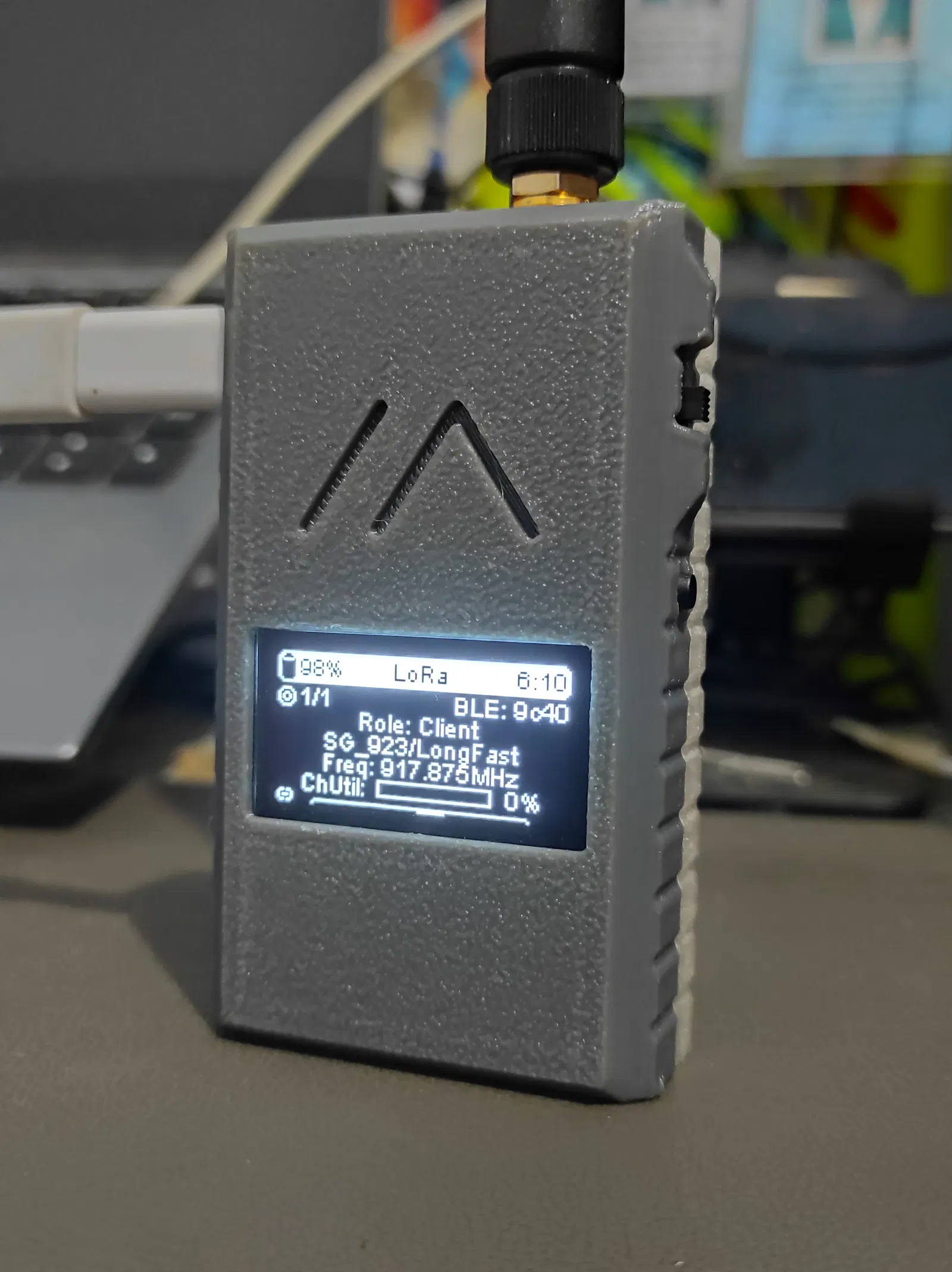

Vỏ Meshtastic Seeed Studio Xiao ESP32S3 & Wio SX1262 MOD OLED 1.3"

Remix từ Vỏ Meshtastic cho Seeed Studio XIAO ESP32S3 & Wio SX1262 Tác giả Vlad____2552742

Tác giả bjk8kds_2502967

Lượt tải
5
Lượt thích
4
Lượt coi
343

File 11 2,7 MB

  • XIAO_S3_1.3_SIDE_1772316163.stlSTL · 346,6 KB
  • XIAO_S3_1.3_TOP_1772316164.stlSTL · 273 KB
  • XIAO_S3_1.3_BACK_XTR_0_1772316165.stlSTL · 60,7 KB
  • XIAO_S3_1.3_SIDE_HOOK_1_1772316165.stlSTL · 365,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Những thay đổi mình làm:

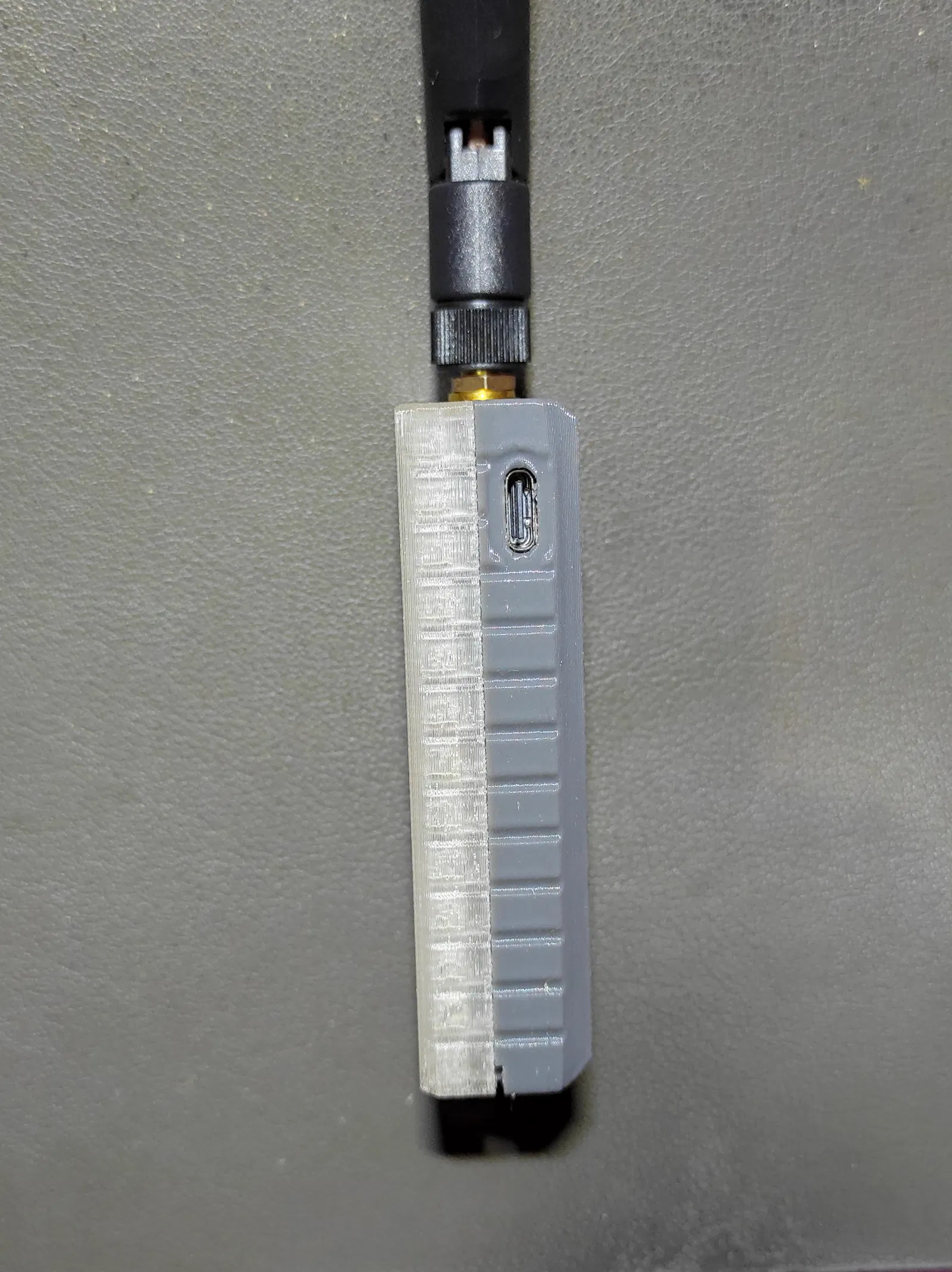

  1. Xoay board và chuyển cổng USB sang bên hông thay vì ở phía trên. (chỉnh sửa: có cả phiên bản USB ở trên và ở hông)

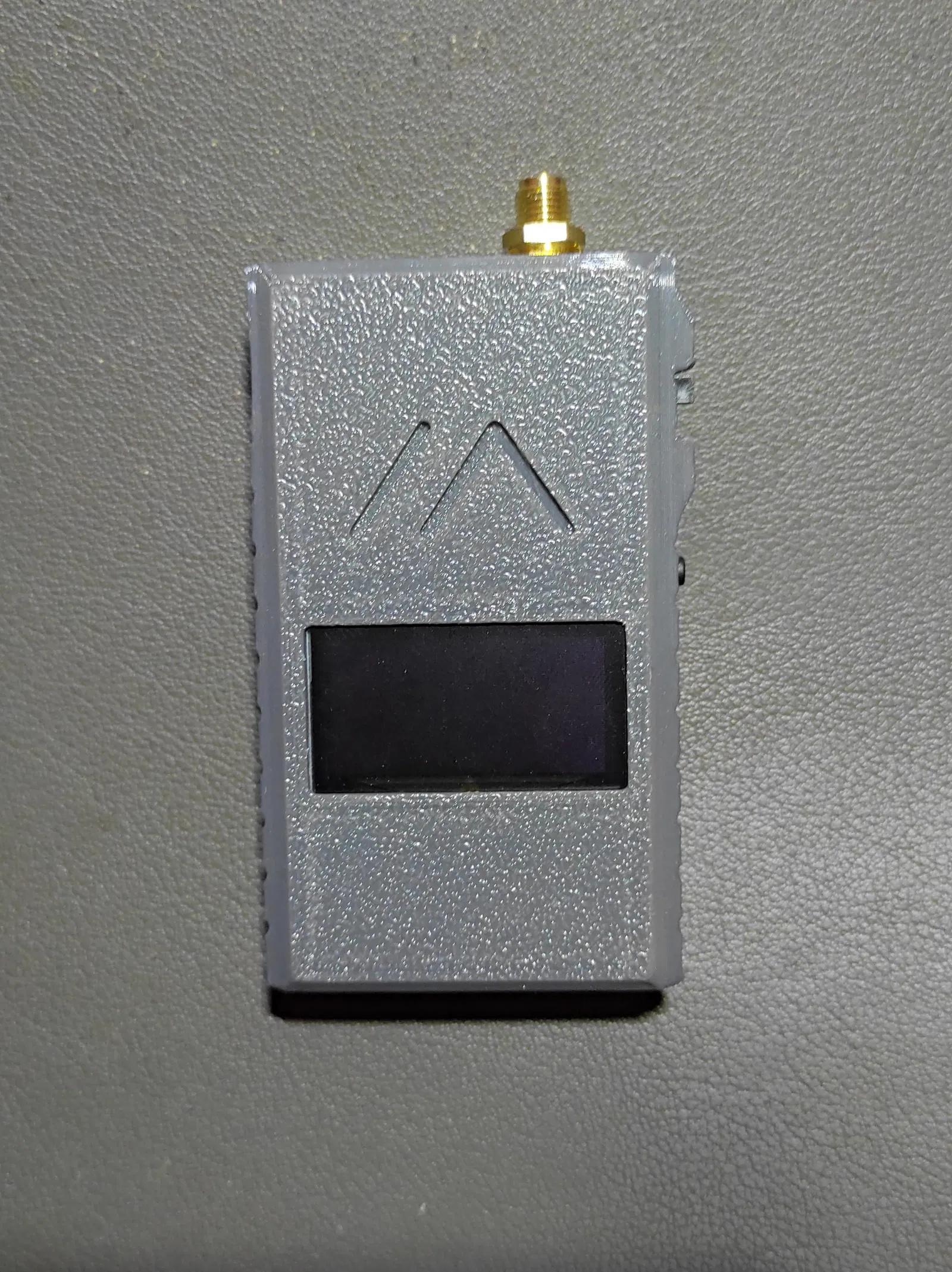

  2. Mình dùng màn 1.3 OLED thay cho 0.96 (xin thông cảm cho mắt mình hơi kém).

  3. Nới kích thước case (bề rộng và độ dày) để vừa với kích thước board màn hình và pin mình dùng, giúp lắp đặt dễ hơn.

  4. Thêm logo Meshtastic đơn giản.

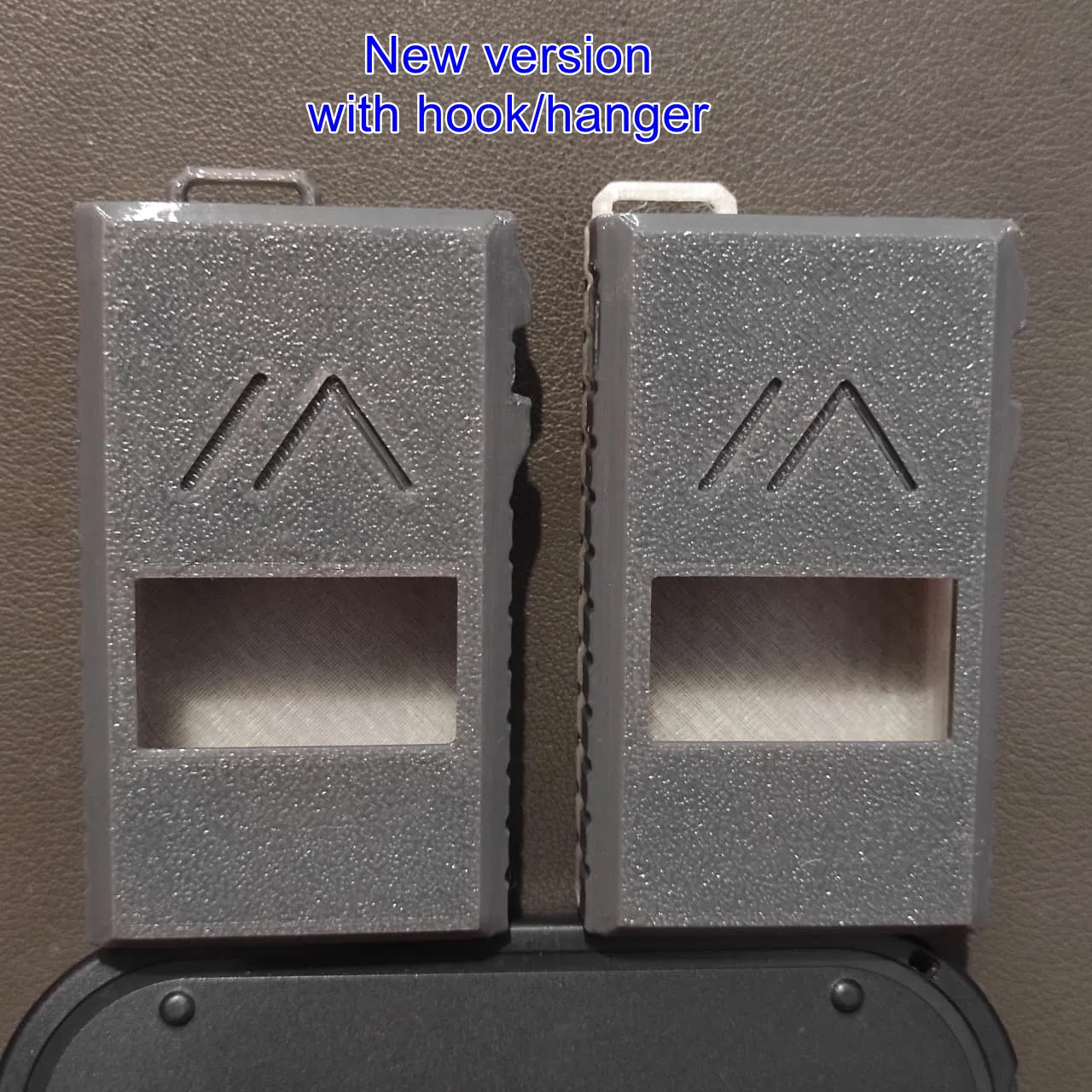

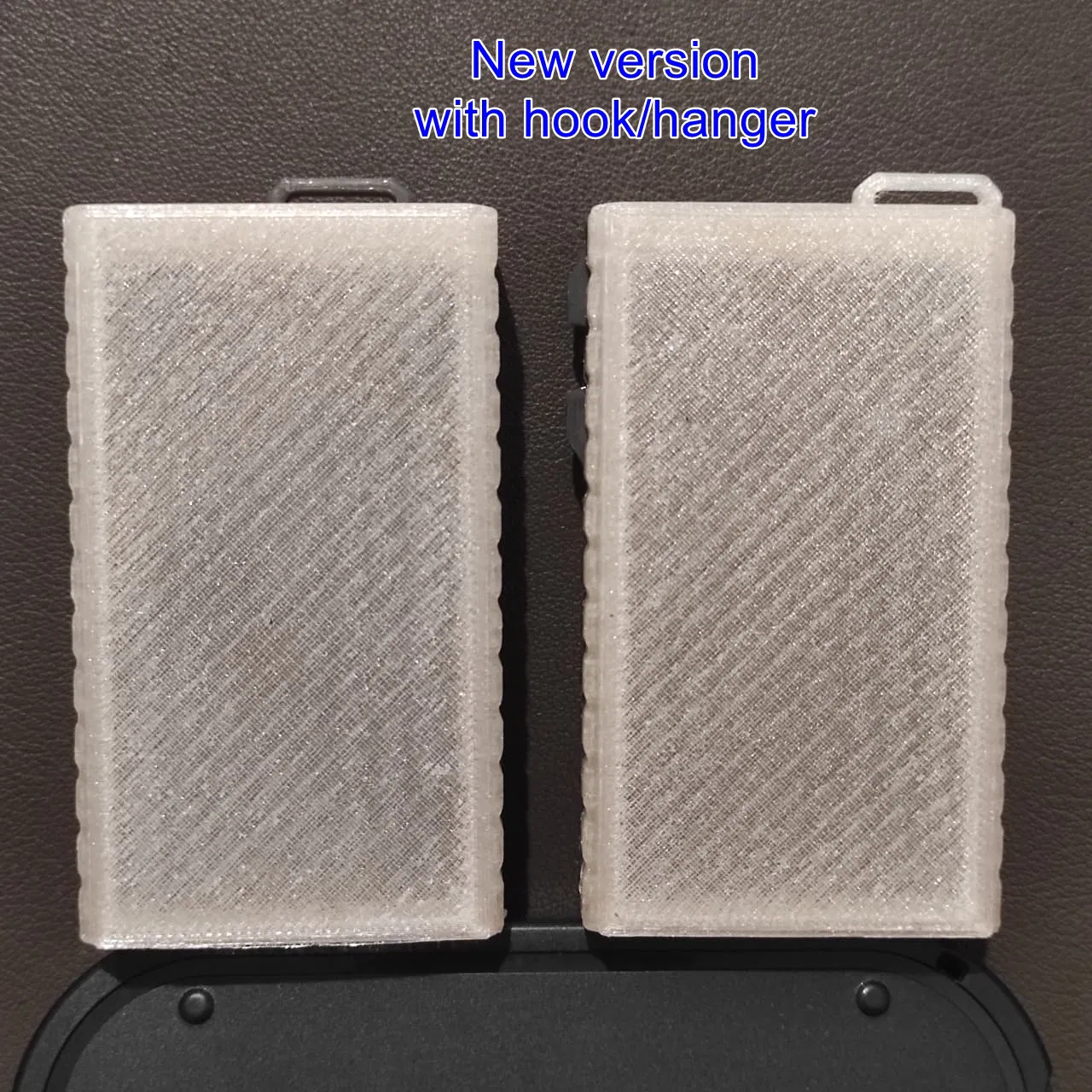

  5. Thêm các phiên bản có nhiều kiểu móc/treo khác nhau.

Lưu ý: Hình hiển thị là bản thiết kế ban đầu, mình đã chỉnh lại một chút, đặc biệt là khe hở ở cạnh bên của màn hình.

16/02/2026 (1) - Sửa một lỗi nhỏ.

16/02/2026 (2) - Thêm phiên bản mới có lỗ để gắn móc/treo cho tiện.

18/02/2026 - Thêm các phiên bản mới với nhiều kiểu móc/treo, kèm vài chỉnh sửa nhỏ.

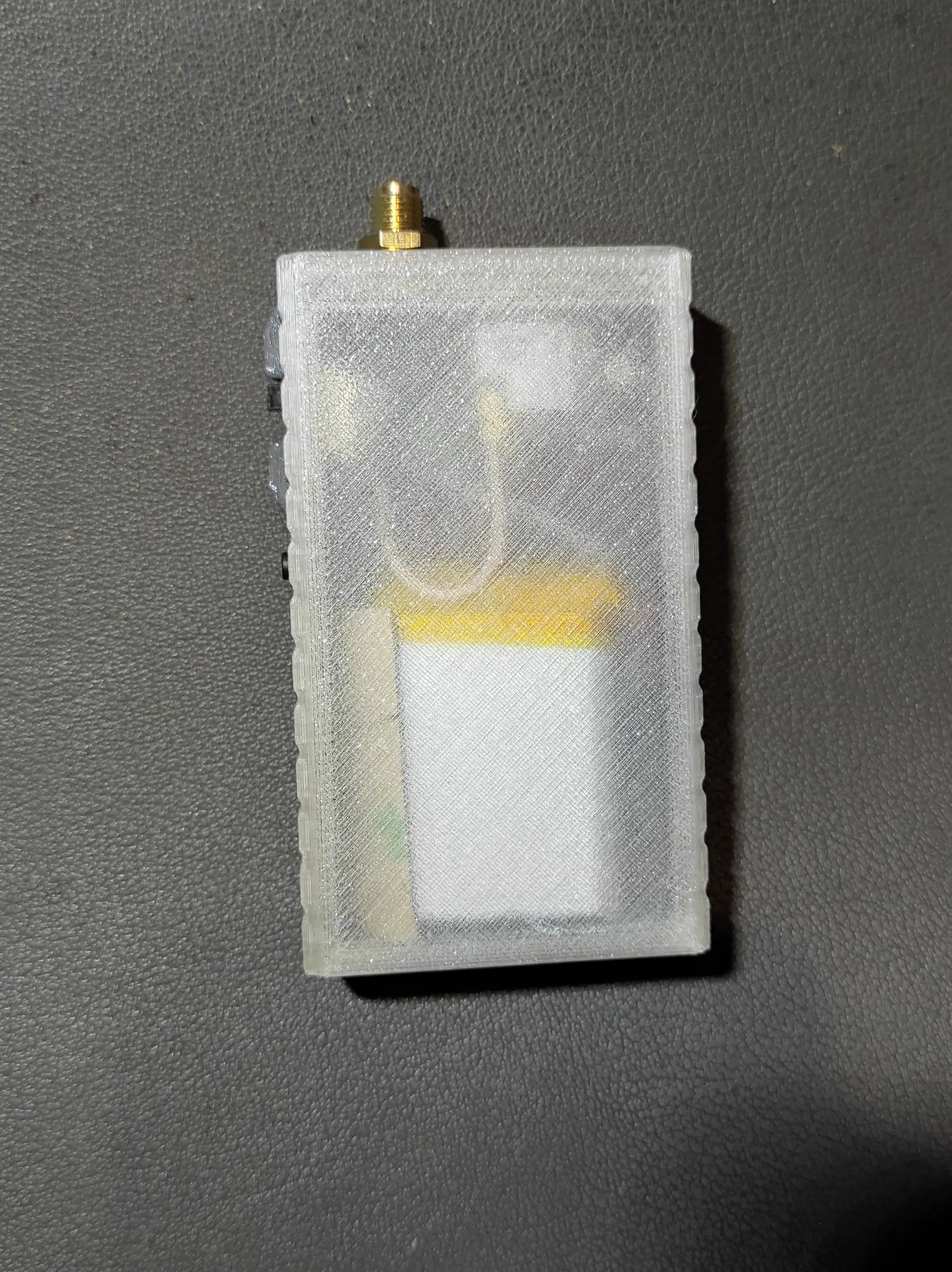

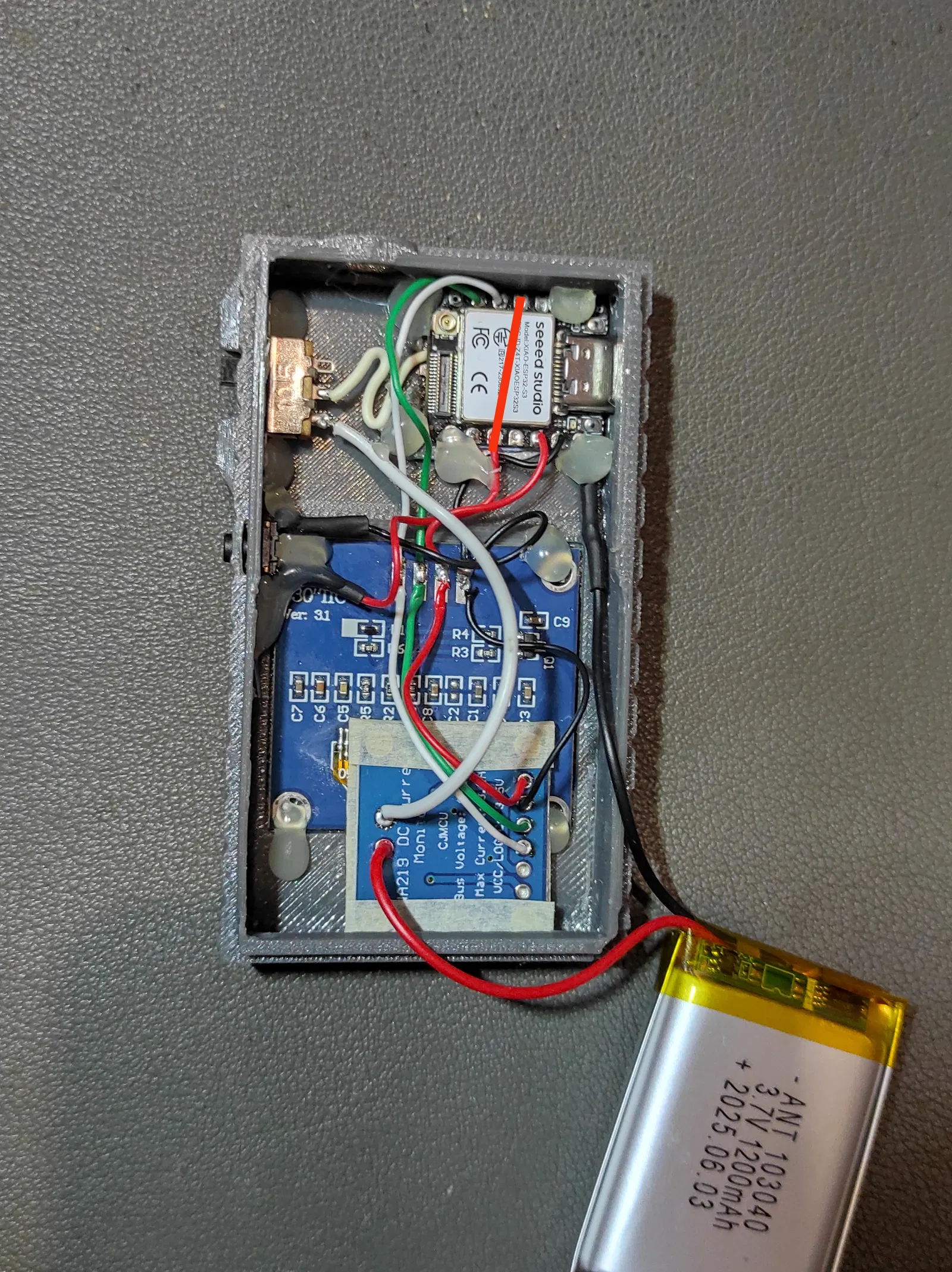

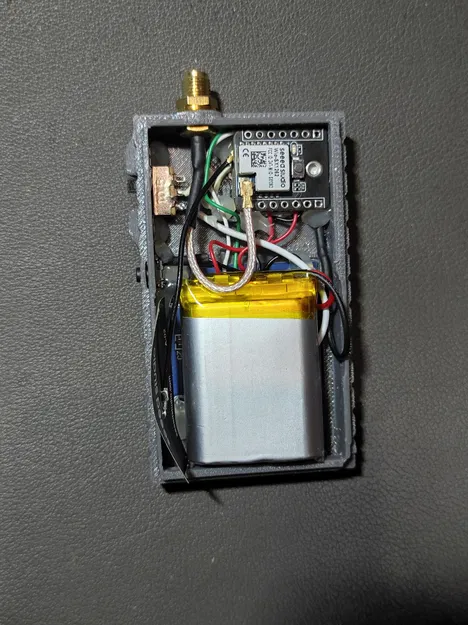

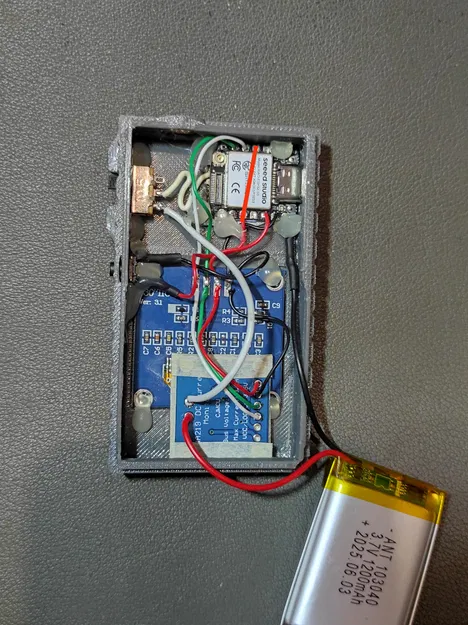

Pin: Mình dùng pin Lipo 1200 mAh (103040) nên nó dày hơn và hơi khó nhét vào case nguyên bản; thiết kế hiện tại linh hoạt hơn về kích thước pin bạn có thể lắp.

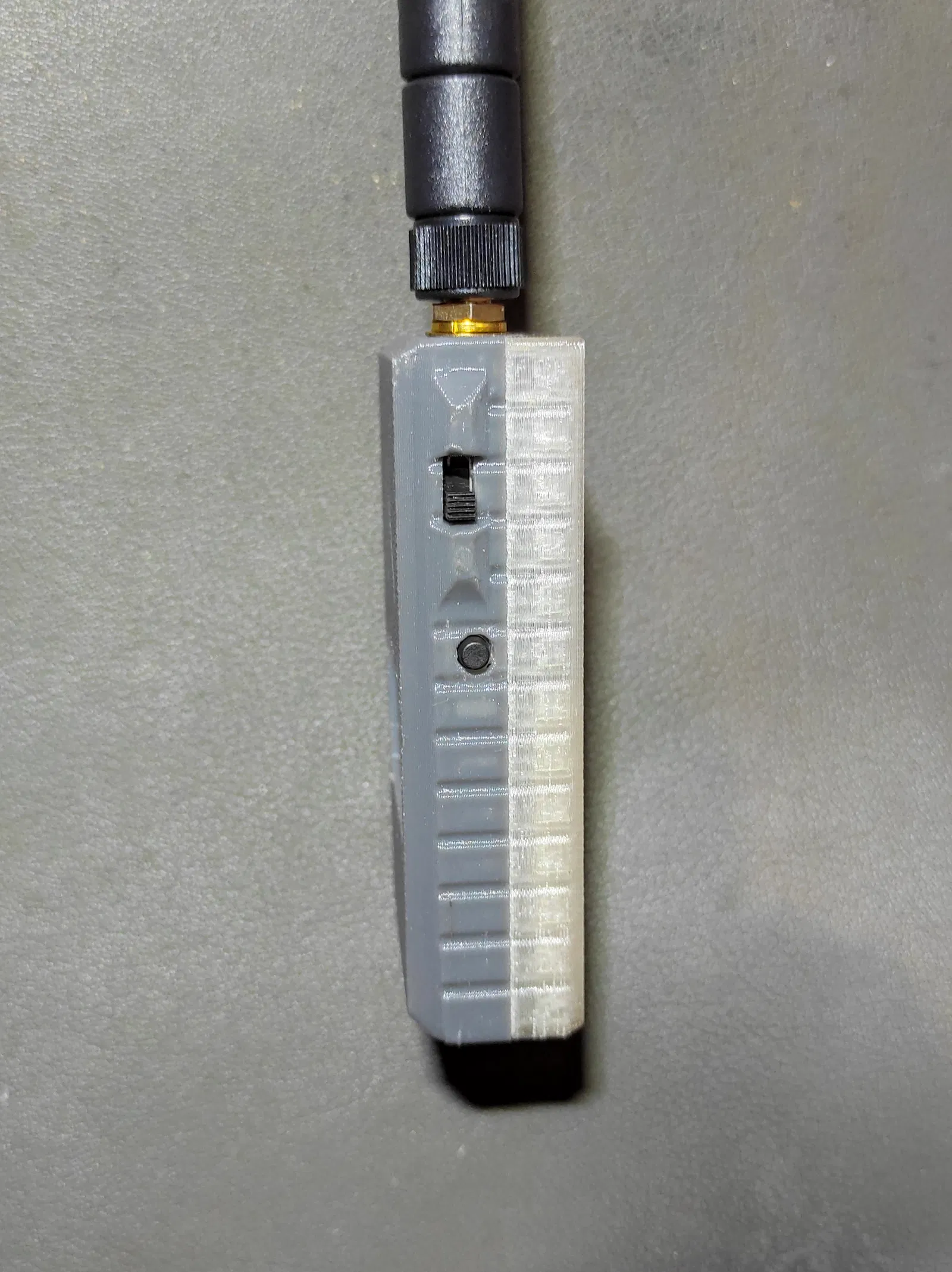

Slide Switch: Ở thiết kế chính, nó dùng loại slide switch sub-miniature hoặc micro-miniature (kiểu vậy). Ngoài ra bạn có thể dùng switch loại SS12F15 (thân dài khoảng 10–11 mm và rộng/sâu 5–6 mm) với chiều dài stem tối đa 5 hoặc 6 mm (chiều dài phần chắn switch là 6 mm nên đừng vượt quá).

Nút bấm: Mình khuyến nghị dùng tactile button có tổng chiều cao 6 mm, theo mình bấm dễ hơn loại 5 mm. Nếu dùng 7 mm thì có thể dài quá và dễ bị bấm nhầm.

PS: Mình cũng mới biết là không phải GPIO nào cũng dùng làm nút được. Trước đây mình dùng GPIO 8, nhưng board sẽ restart khi mình thử đổi vài cài đặt. Mình thử GPIO 7 cũng vậy, còn GPIO 9 thì tệ hơn, không vào được main menu. Hóa ra mấy chân đó đều là SPI pins và không dùng được, nên cuối cùng mình chuyển sang GPIO 4.

Phần giải thích còn lại, bạn có thể xem ở mẫu model trước đó hoặc thiết kế gốc.
