Ray dẫn plate cong chống lạch cạch cho Core One L Skadis mod

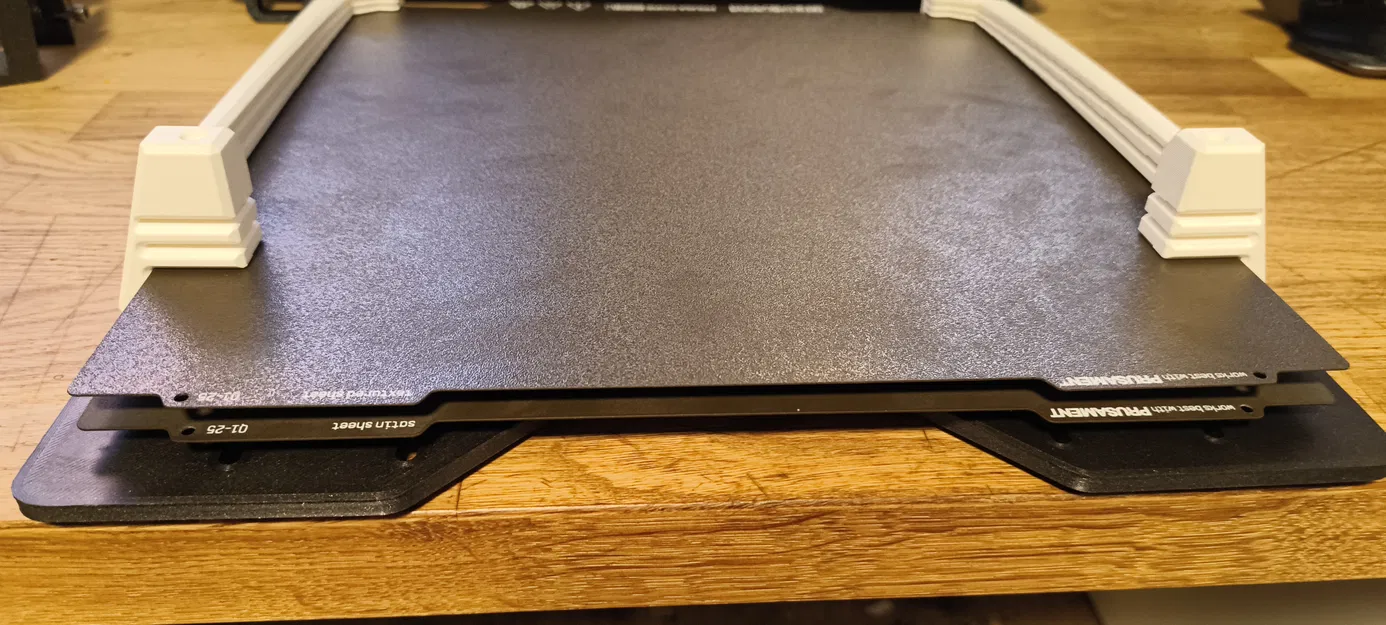

Bản Skadis mod cho Core One L của @lostinthesloths dùng rất ổn, chỉ có điểm là các build plate bị lạch cạch trong ray khi in những mẫu gây rung nhiều.

Mình xem qua mấy bản remix của Core One Skadis Mod gốc của @scott thì thấy có vài “clip” kẹp plate cũng để giảm/khử tiếng lạch cạch này, nhưng mình thấy phải gắn clip lên plate hoài là một giải pháp không hay.

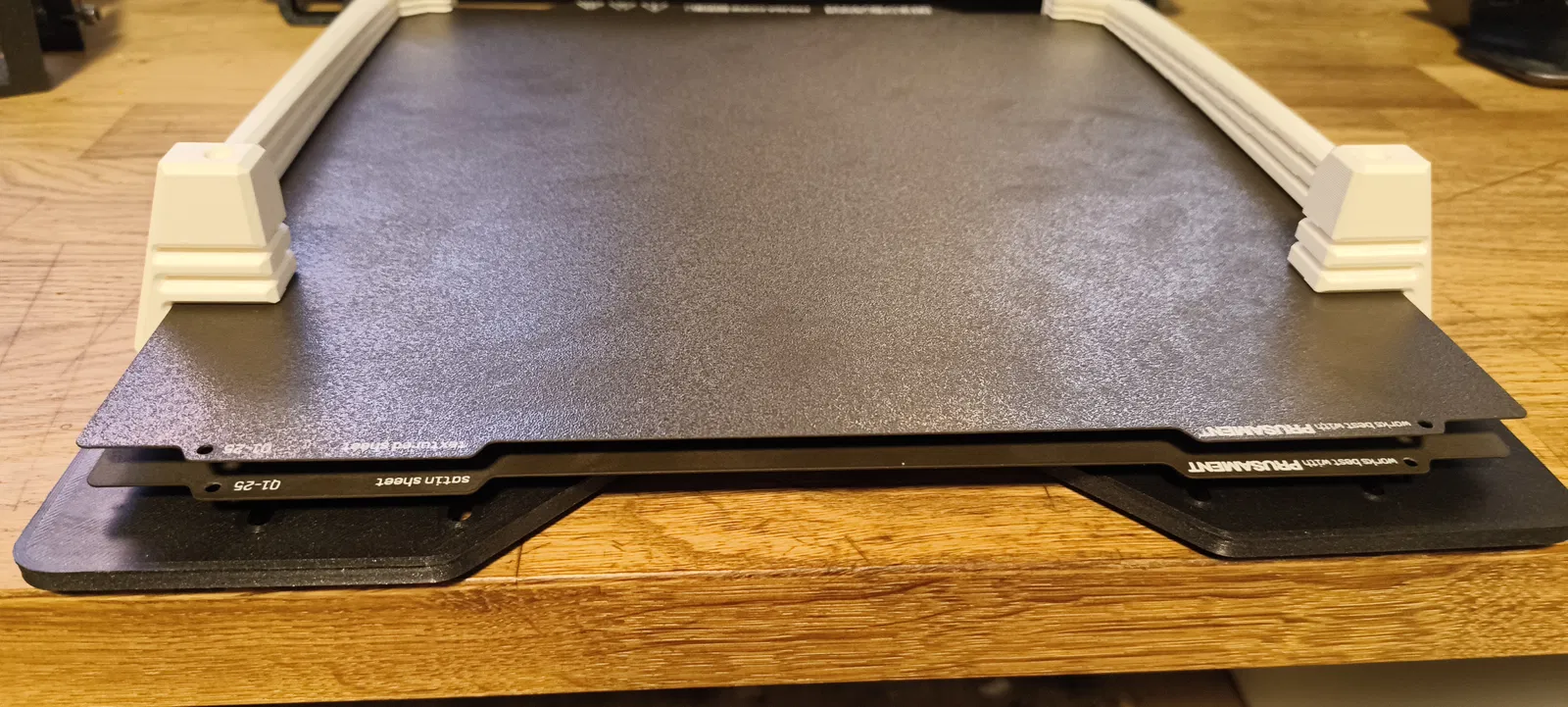

Trước đó mình đã in và dùng của @Surfalex2000, nó giải quyết đúng vấn đề tương tự bằng cách thêm một đường cong nhỏ để giữ tấm sheet/plate nằm yên. Nên mình muốn làm một phiên bản tương tự cho Skadis mod.

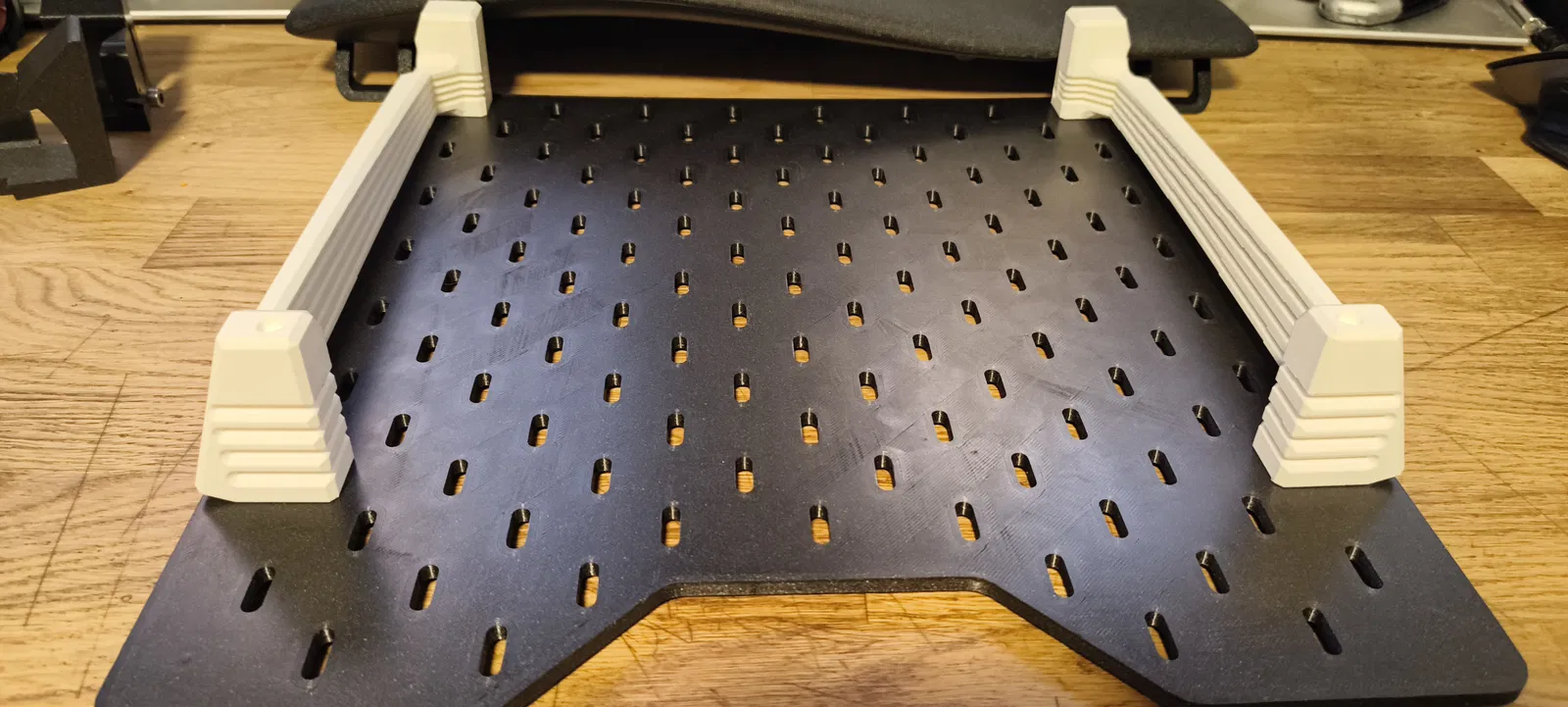

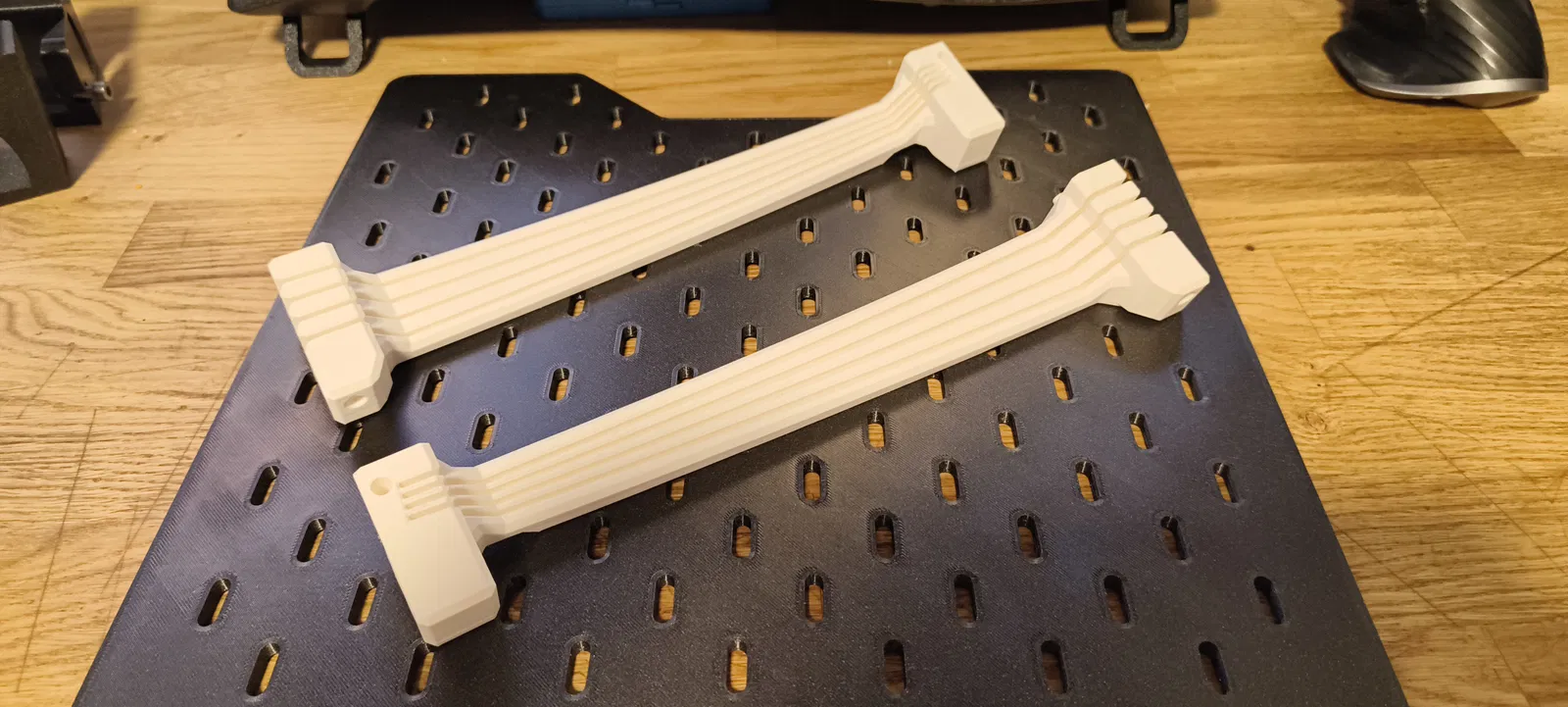

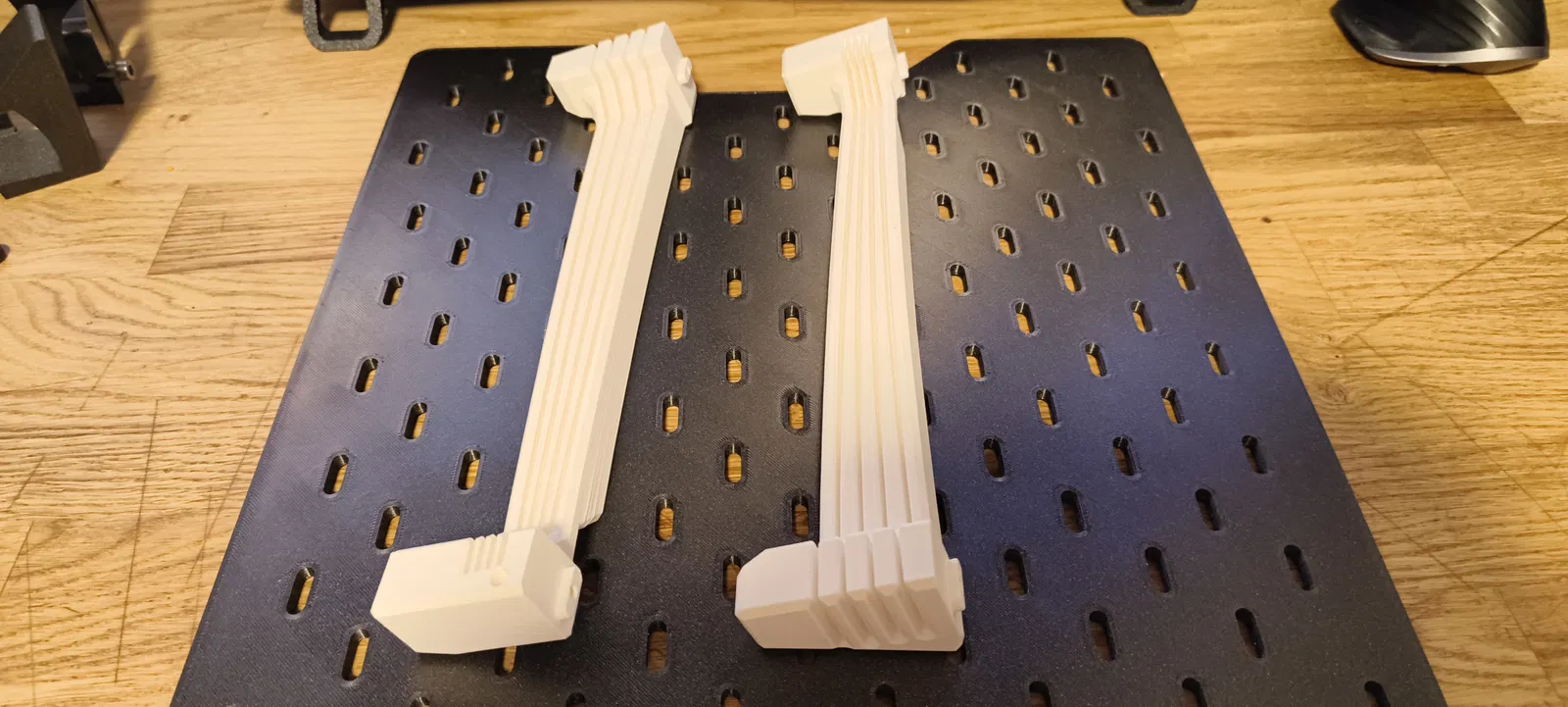

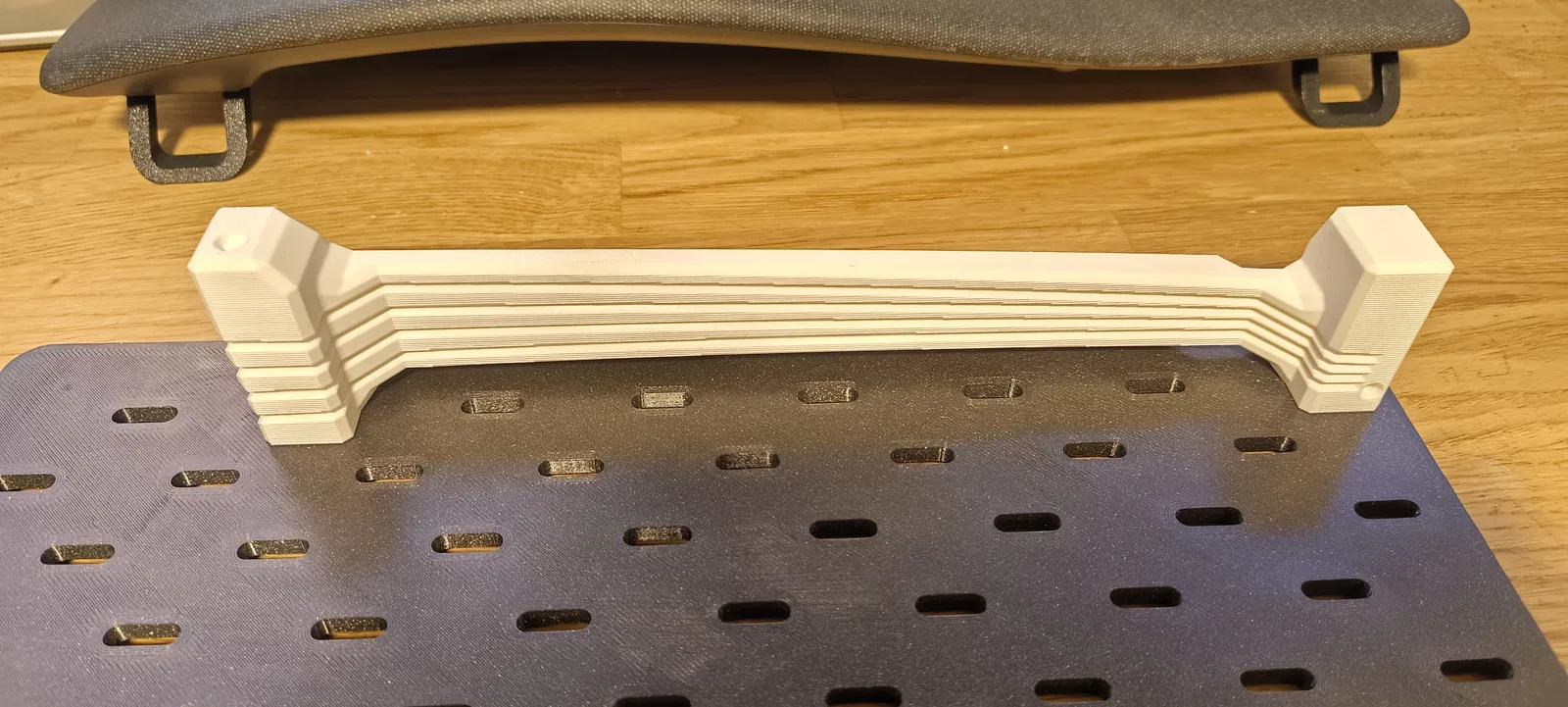

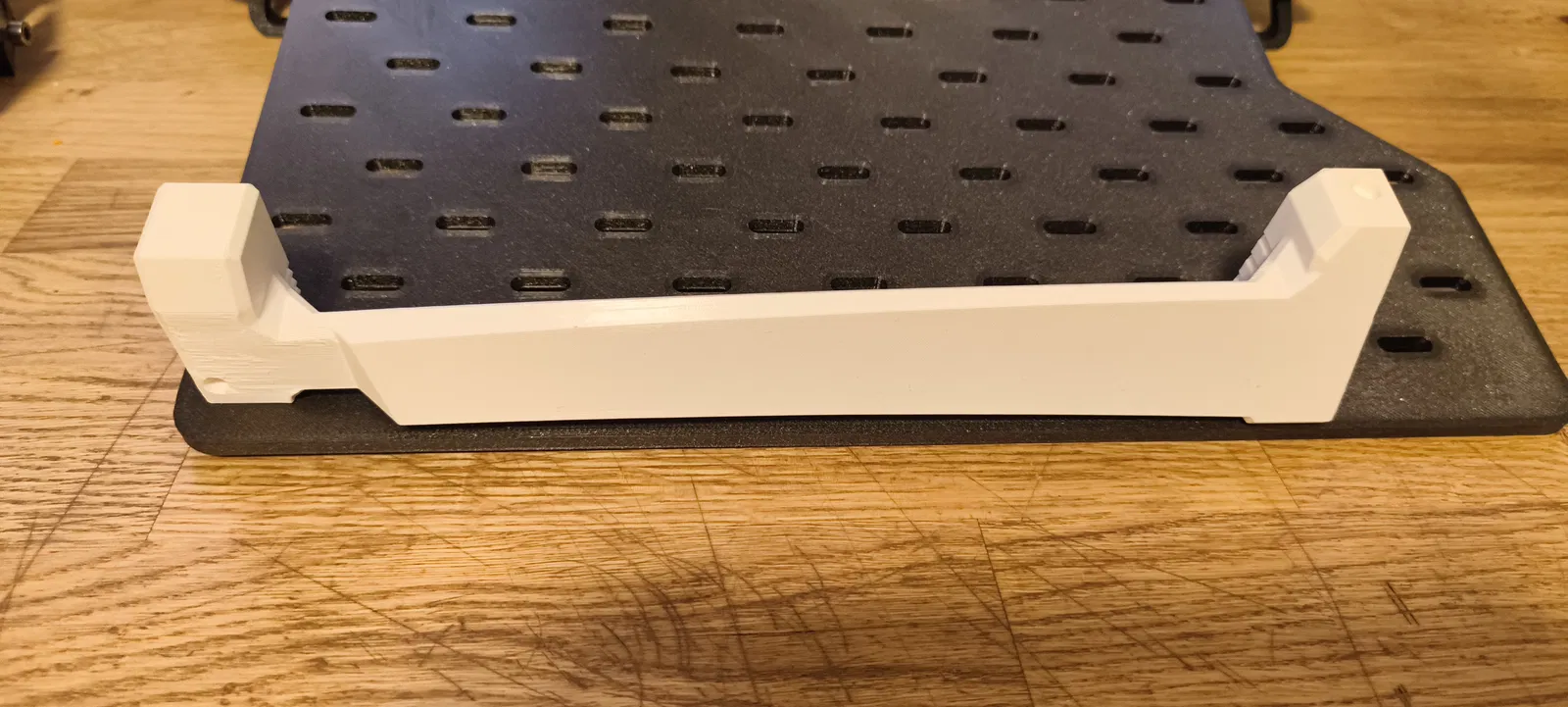

Trong lúc thiết kế, mình nhận ra khá nhanh là phải gộp cả ray trên và ray dưới thành một khối để đường cong hoạt động đúng. Việc này còn có thêm lợi ích là mình có thể đổi cách dẫn hướng plate xuống phía dưới, nhờ đó hỗ trợ được tối đa 4 plate.

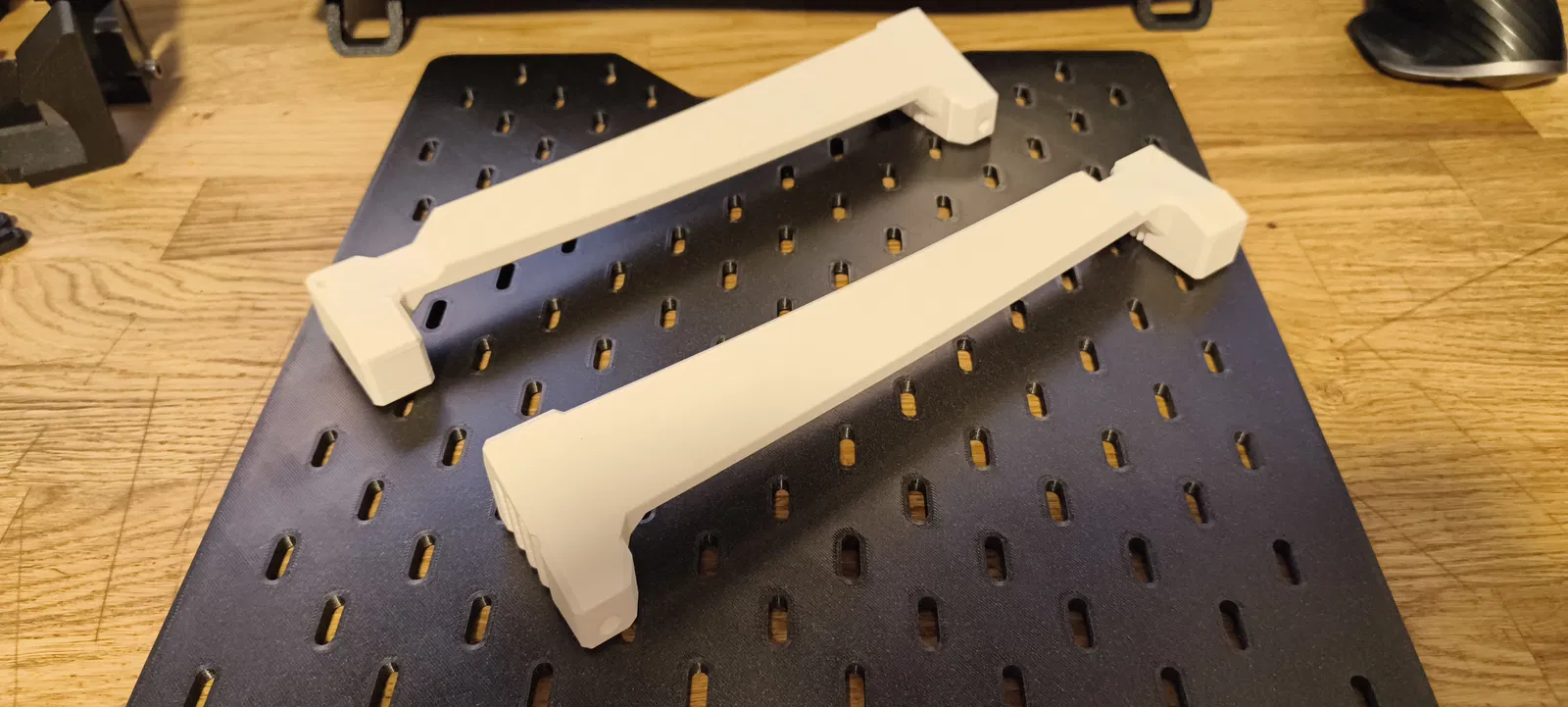

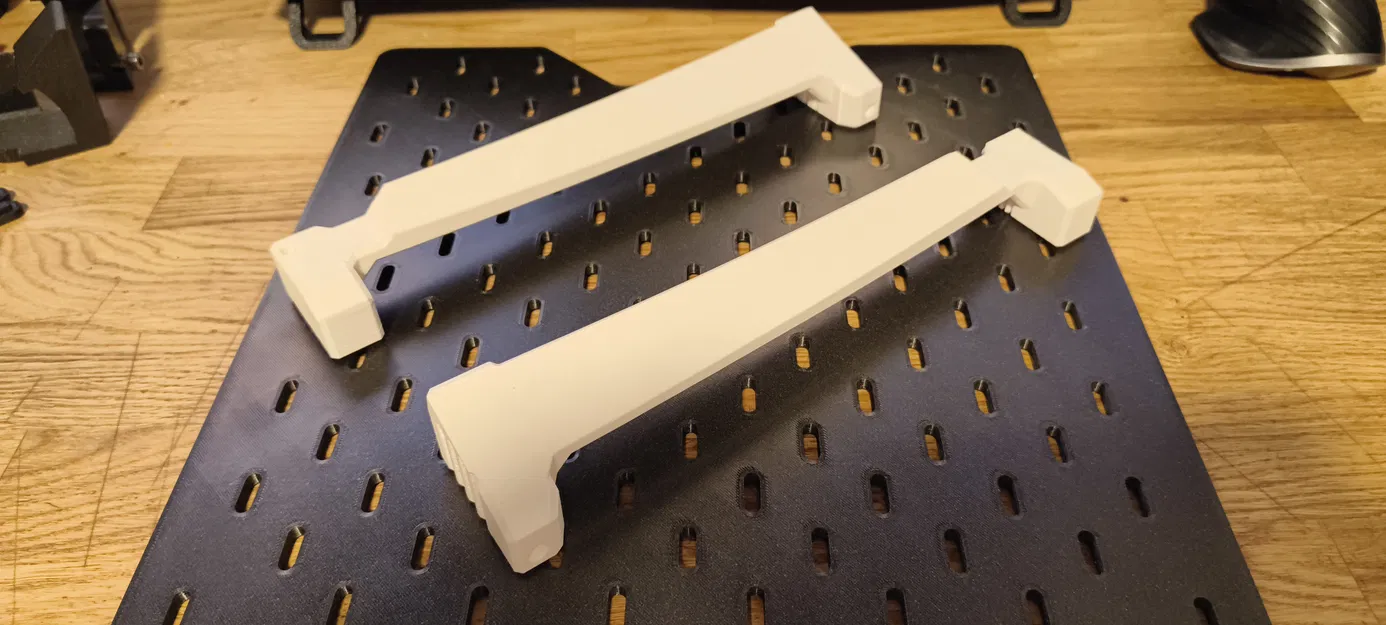

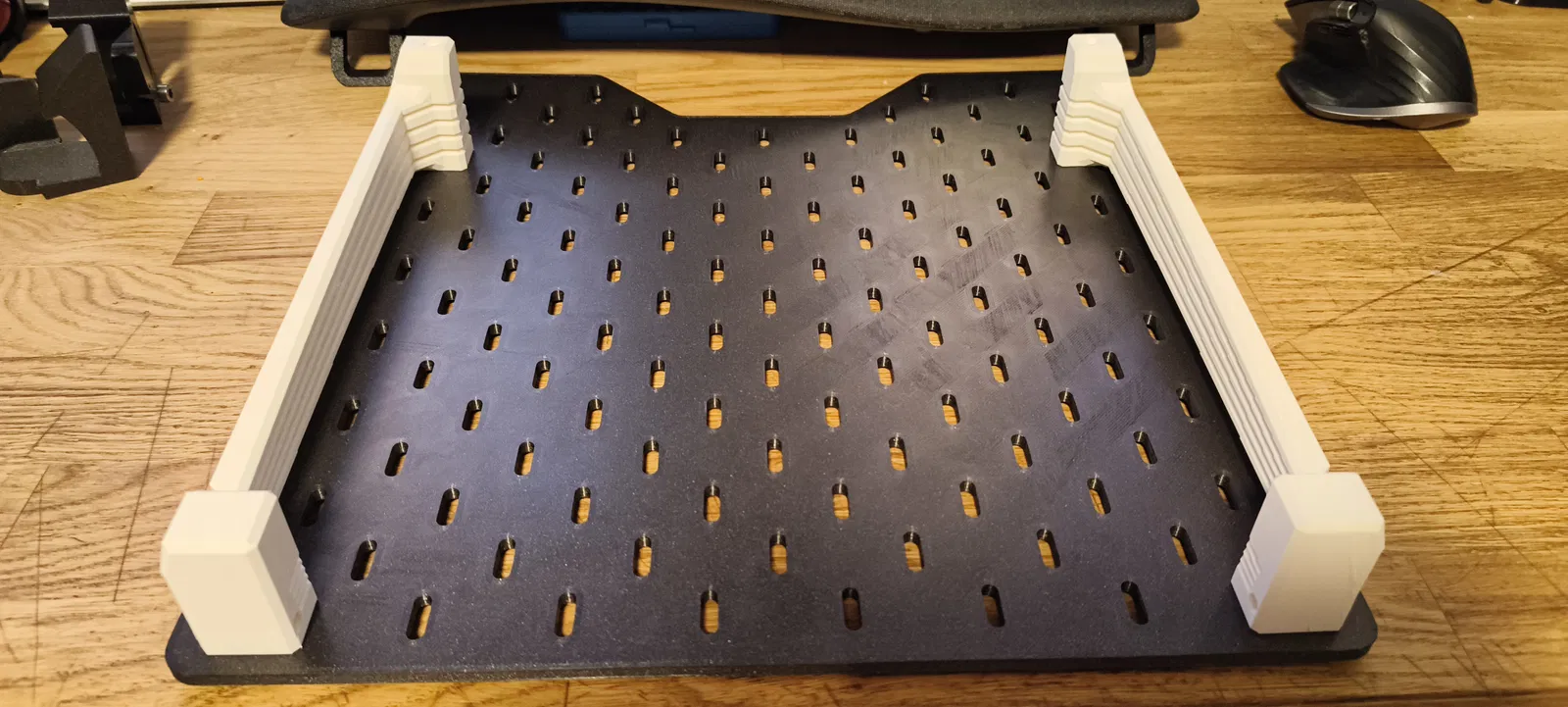

Mình cũng giảm bề rộng của ray để có thể dùng được toàn bộ các lỗ skadis xung quanh; thiết kế gốc thực tế làm không dùng trọn được 2 lỗ.

Hướng dẫn in

In được hoàn toàn bằng chính Core One L.

Model sẽ cần support, nhưng nhớ đảm bảo support chỉ được tạo từ build plate.

Mình in theo các thông số sau:

• 4 Perimeters để tăng độ cứng

• Thêm perimeters nếu cần

• Tránh crossing perimeters (chủ yếu để tránh khả năng bị stringing)

• Scarf joint placement on contours

• Support:

  • Style: Snug

  • Pattern: Rectilinear Grid

  • Top contact Z distance: 0.24 (để dễ gỡ hơn)

  • Interface pattern spacing: 0 (để bề mặt tiếp xúc với support nhìn đẹp hơn)

• Complete individual object (cũng để hạn chế stringing)

Mình có đính kèm cả file 3MF và bgcode dùng đúng các thông số đó.

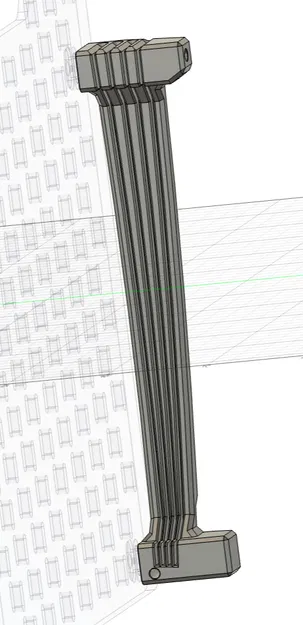

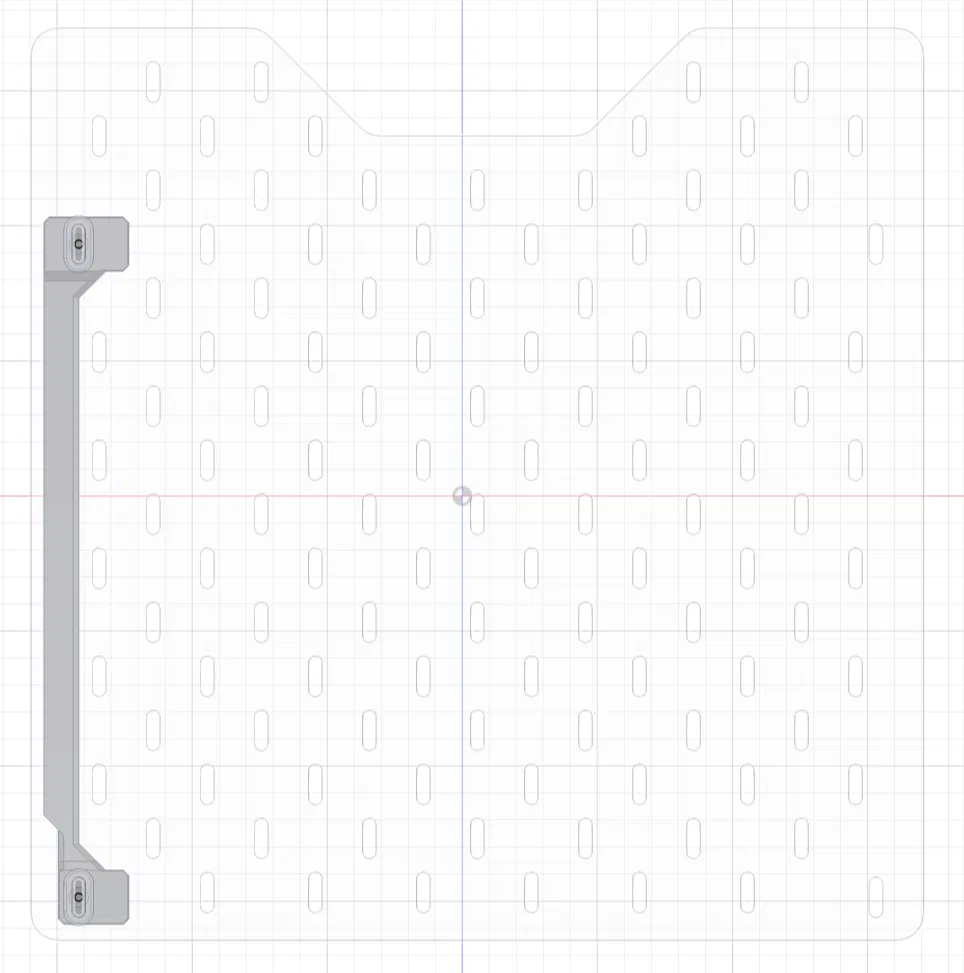

Ví dụ vị trí cần có support:

Lắp ráp

Cách lắp ráp gần như giống bản gốc, nhưng mình làm lỗ nam châm chặt hơn để có thể gắn magnet mà không cần keo, và mình kéo dài lỗ bắt vít bản lề xuyên hết để dùng được vít dài hơn.
