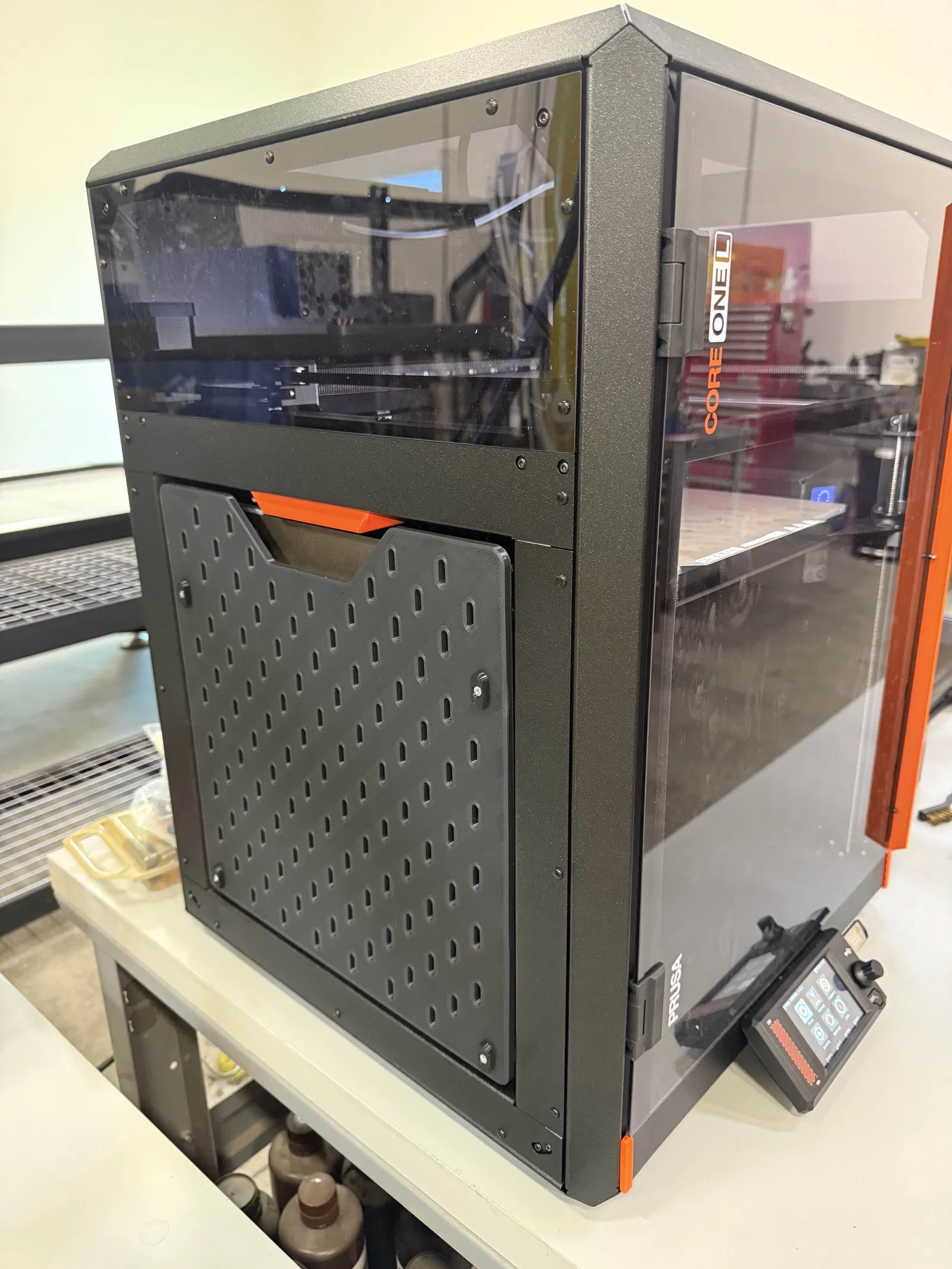

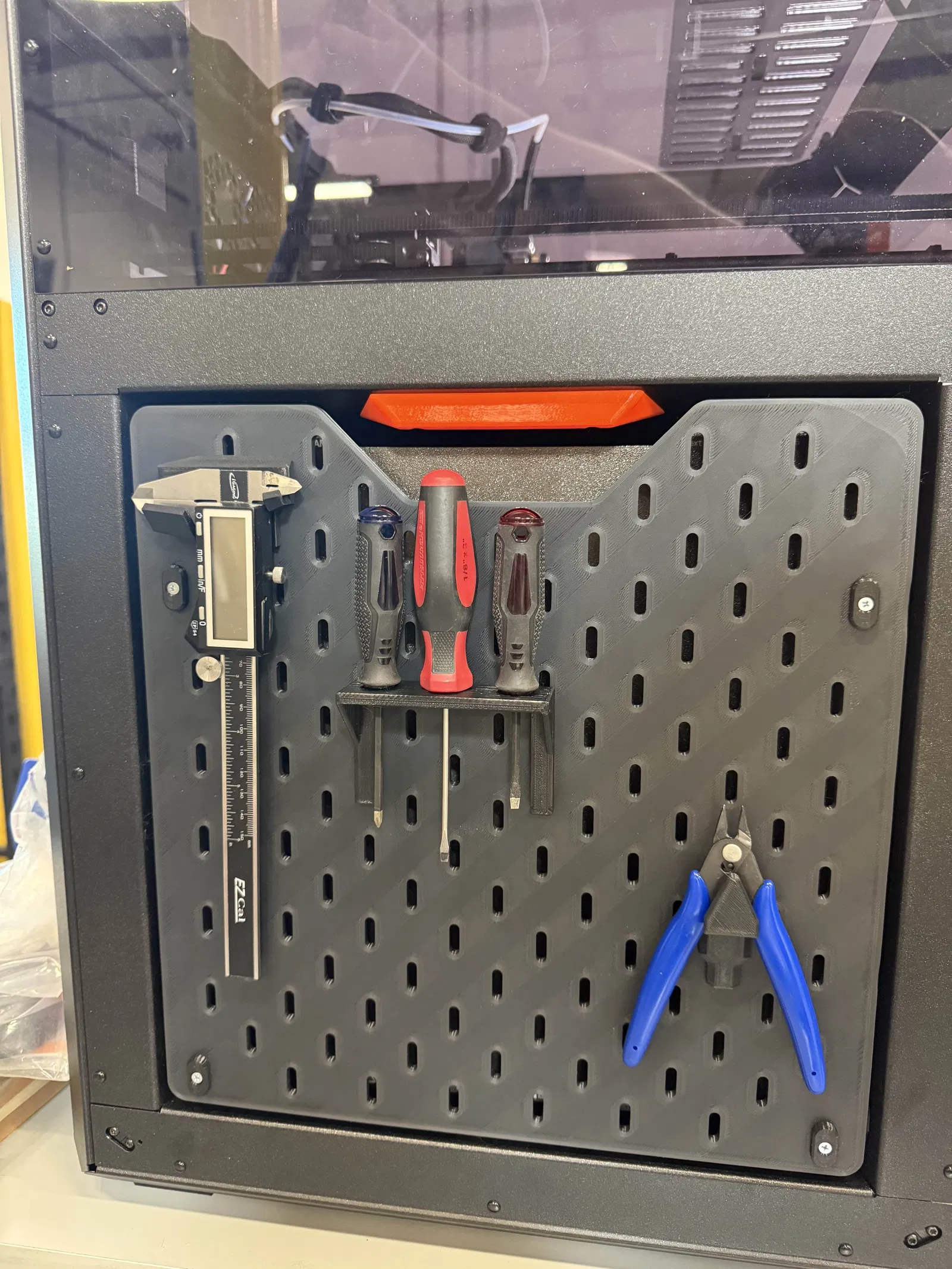

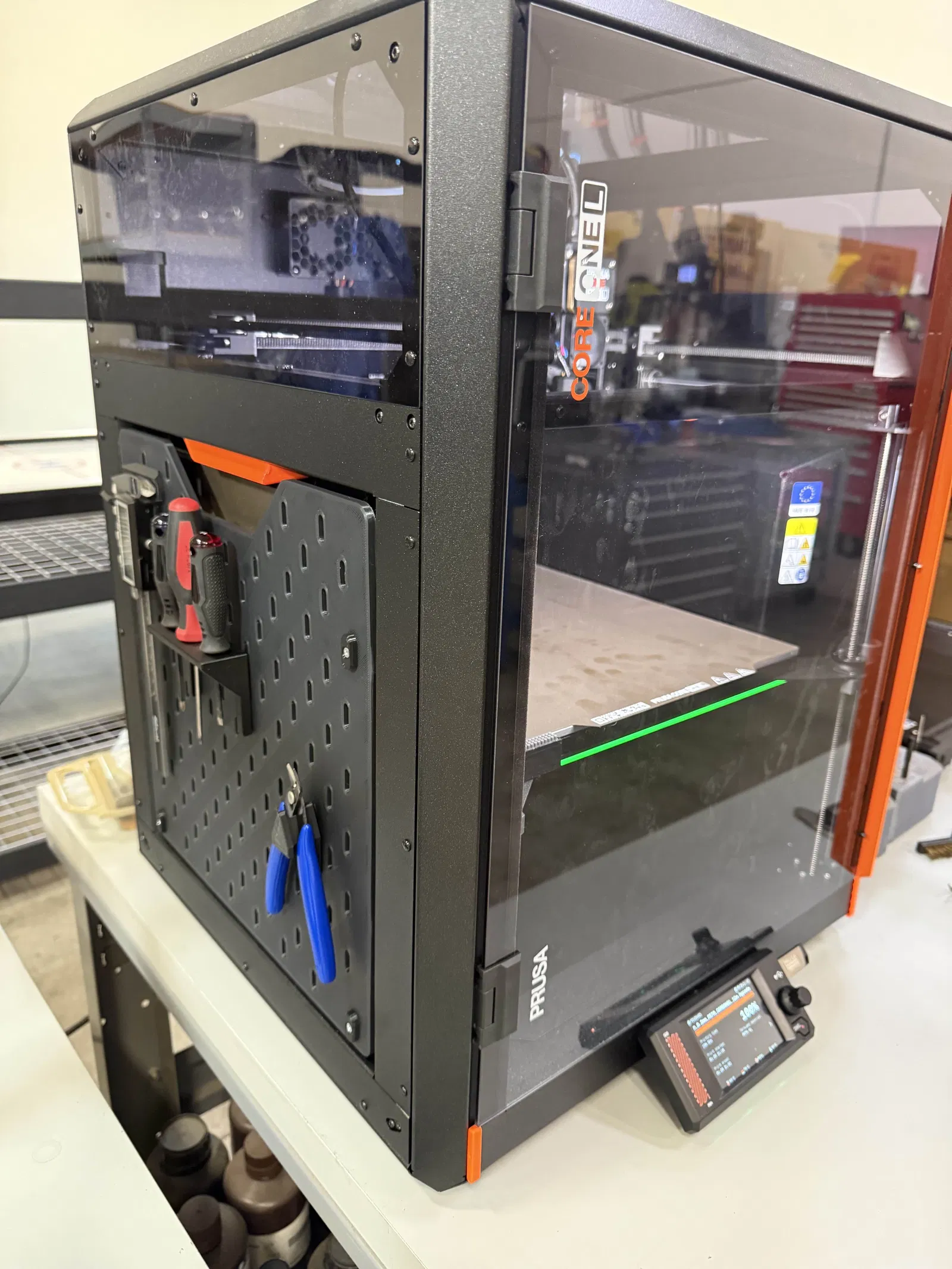

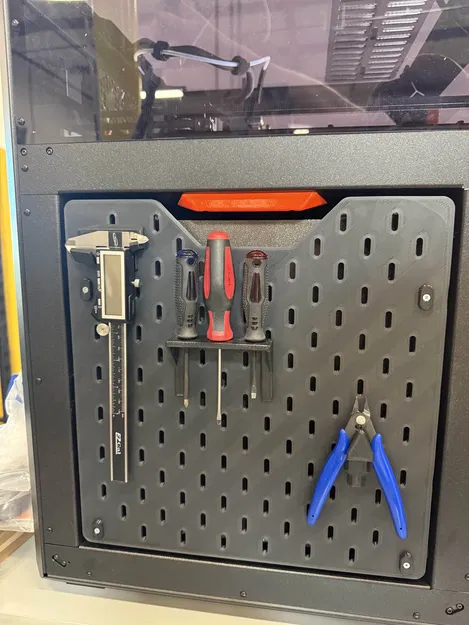

Prusa CORE One L SKADIS Mod

Phần cứng (Hardware):

• 4* nam châm 6x3mm

• 4* vít M3x12mm để gắn panel SKADIS lên các chi tiết in

• 2* vít M5x15mm (đến M5x20mm) cho các chi tiết bản lề (hinge)

• 4* M3x5x4 Heat Set Inserts (Voron Spec)

• 4* vít M3x8mm đầu dù (Pan Head) để bắt lên CORE One L NHỚ DÙNG ĐÚNG VÍT PAN HEAD, PHẦN ĐẦU PHẢI MỎNG ĐỦ ĐỂ LỌT GIỮA BED VÀ TẤM ỐP HÔNG

In ấn và filament:

• Mình in tất cả chi tiết (trừ panel SKADIS) bằng PETG, riêng panel in bằng PLA.

• Tất cả chi tiết được in với 30% gyroid infill, layer height 0.2mm, 4 perimeters, có support.

• Mình có kèm file .3mf của toàn bộ chi tiết (trừ panel) trên cùng một plate, nếu bạn muốn dùng đúng setting và orientation.

• Panel SKADIS có cả bản split và bản full giống như của Scott: nếu bed của bạn 330x330 trở lên thì có thể in nguyên tấm (full) một lần. Bản split có thể in rồi dán lại nếu bạn in toàn bộ chi tiết trên CORE One L.

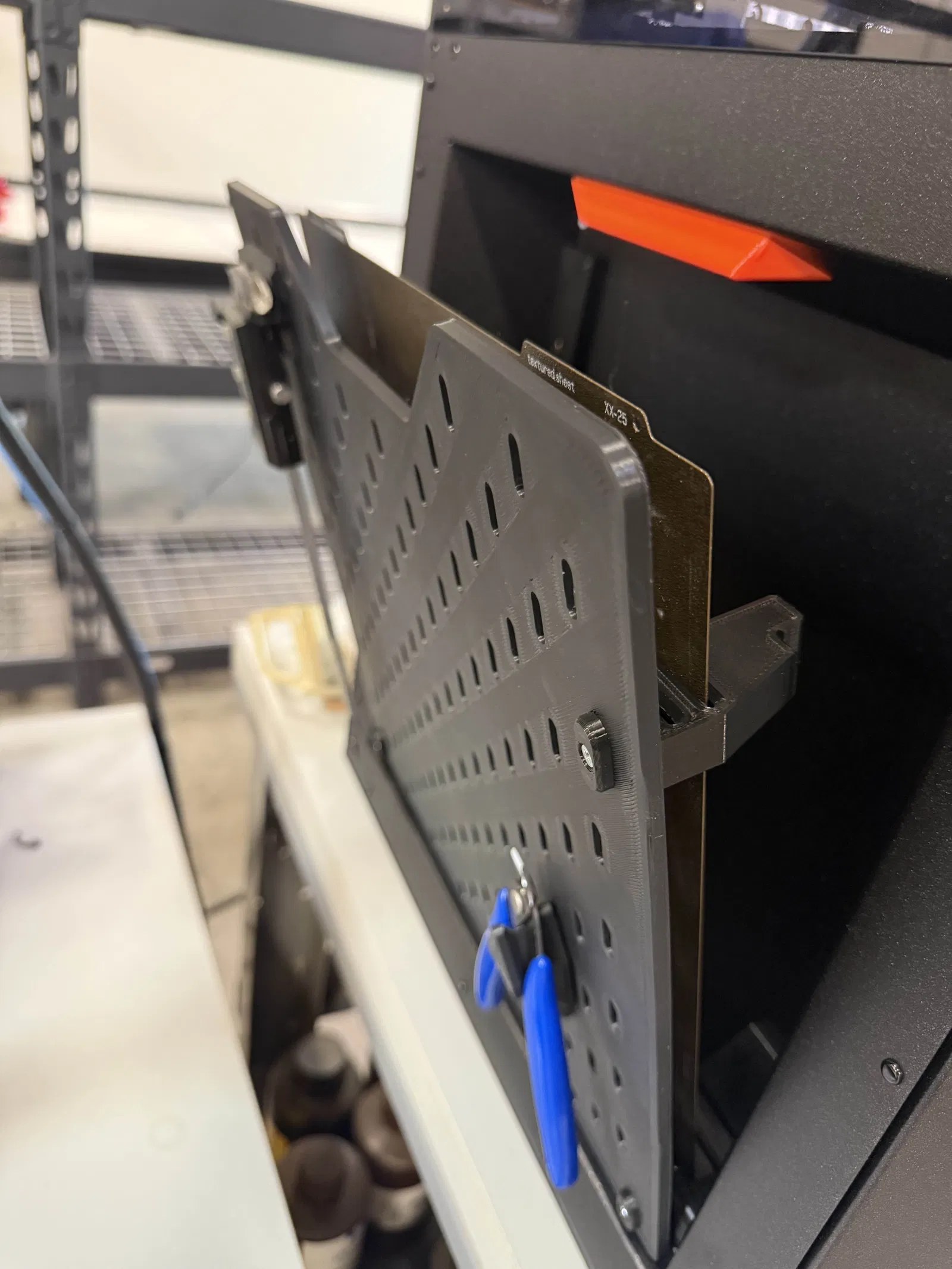

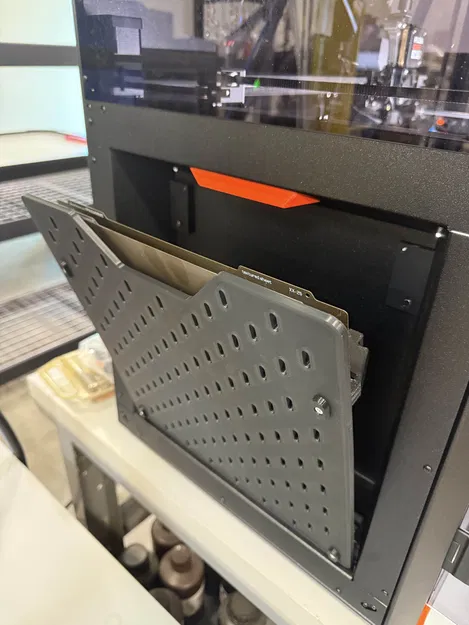

  Có một folder file thay thế nếu bạn muốn in kiểu holder cho 3 build plate; tới giờ mình dùng vẫn ổn. Mình không đưa các model này vào từ đầu vì chỗ vách (wall) mỏng hơn ở vị trí nhét tấm thứ ba có thể sẽ yếu tùy filament bạn chọn và setting in.

Hướng dẫn lắp ráp:

Phần lớn bạn sẽ làm theo hướng dẫn lắp của Scott bản gốc ở đây

Các thay đổi so với hướng dẫn của Scott như sau:

• KHÔNG lắp bất kỳ nam châm nào vào các chi tiết bản lề (hinge), chỉ lắp nam châm 6x3mm vào hai đầu của upper rails. (dù sao thì cũng không có lỗ để lắp các nam châm còn lại)

• Panel không còn kiểu chỉ đặt vào phần lõm như Scott ghi ở bước cuối (giờ không còn hút nam châm nữa)

Hướng dẫn mới:

• Ép heat set inserts vào cả hai bản lề:

• Ép heat set inserts vào cả hai upper rail adapters:

• Nhét một nam châm 6x3mm vào mỗi adapter:

  • CỰC KỲ QUAN TRỌNG: NHỚ CANH ĐÚNG CHIỀU CỰC (POLARITY) KHỚP VỚI NAM CHÂM TRÊN UPPER RAIL TƯƠNG ỨNG

Lắp đặt (Installation):

• Trước tiên lắp cả hai upper rail adapters vào đúng vị trí tương ứng bằng vít M3x8mm pan head.

• Tiếp theo, đặt toàn bộ cụm bạn đã lắp theo hướng dẫn của Scott vào phần ô trống (opening).

  • Nam châm ở upper rails sẽ giúp giữ tạm cụm này tại chỗ, nhưng có thể bạn vẫn cần giữ cả cụm bằng tay để đỡ.

• Cố định cụm bằng cách vặn các vít M3x8mm pan head còn lại vào các inserts ở bản lề.

KIỂM TRA QUAN TRỌNG SAU KHI LẮP

Trước khi chạy máy sau khi lắp mod, nhìn từ trên xuống để kiểm tra bằng mắt rằng đầu vít sẽ không va chạm với bed!!!

Để chắc hơn, bạn có thể cho bed chạy lên xuống bằng tay để kiểm tra trước khi bắt đầu lần in tiếp theo.

Cập nhật (Updates):

• 30 Thg 1, 2026:

  • Thêm file DXF để mọi người có thể laser cut panel SKADIS

• 5 Thg 2, 2026:

  • Thêm file STL có tùy chọn cho 3 build plates

  • Chỉnh lại mô tả model và hướng dẫn để đưa tùy chọn này vào
