Giá đỡ spool Core-One+ 10 vòng bi: thay snap-in bayonet cho feed mượt hơn

Bản mod giá đỡ cuộn spool lăn siêu mượt cho Core-One+ và Core One L. Phần màu vàng trong hình là đế bayonet có sẵn đang gắn trên máy. Phần còn lại sẽ thay thế cái trụ bị lệch làm cuộn spool bị treo nghiêng. Kết quả là kéo filament rất mượt, hầu như không ma sát và không bị over-run. Over-run được xử lý nhờ có miếng felt pad đóng vai trò như thắng (brake).

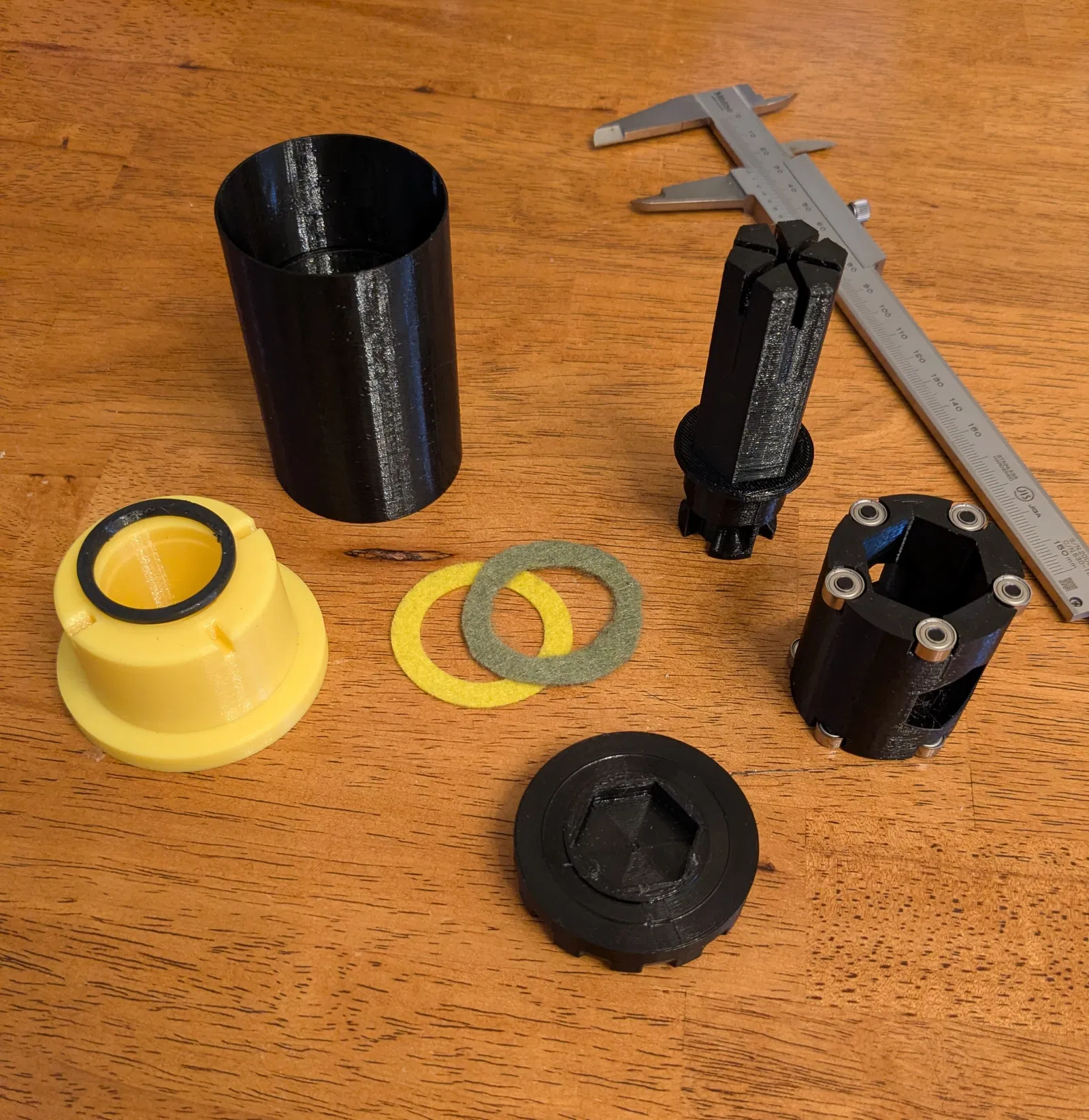

Parts list:

• Cần 10 vòng bi shielded 3mmx8mmx4mm uxcell 20pcs 3mmx8mmx4mm Double Shielded Miniature Deep Groove Ball Bearing: Amazon.com: Industrial & Scientific

• Tái sử dụng cái “base bayonet puck” đang gắn sẵn trên máy

• Tái sử dụng O-ring tạo lực căng cho bayonet

• In các phần sau

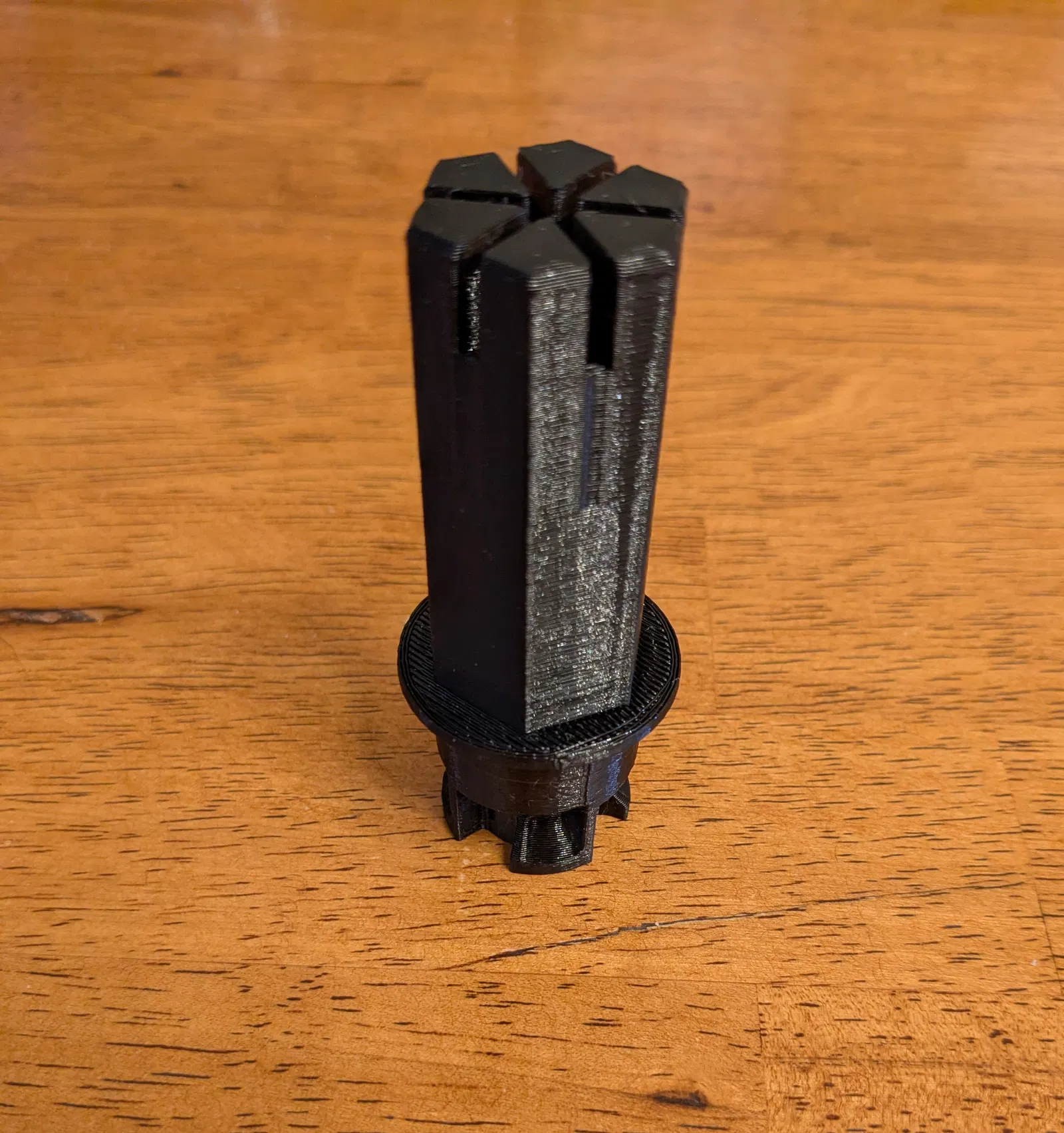

  • 1 Post (trụ) – dùng supports, và dùng support blocker dạng trụ cylinder 20mmx20mmx60mm đặt bên trong trụ

  • 1 End cap puck – không cần supports

  • 1 bearing carriage – không cần supports

  • 1 roller cup – không cần supports. Lưu ý seam trên cái cup rất quan trọng – để random là ổn nhất. In xong, dùng dũa nhỏ hoặc dao cạo để gỡ mấy “seam zits” ở 4mm đáy của cup và 4mm phía trên của phần dày của cup. Lau sạch bằng khăn ẩm. Gỡ seam zits giúp vòng bi chạy mượt. Để random thì mấy nốt nhỏ này dễ gỡ hơn nhiều so với seam thành một đường thẳng.

• 2 miếng felt brake pad – dùng stencil đi kèm để cắt 2 miếng felt. Hai miếng này giúp chuyển động mượt và ngăn over-run. Nếu không dùng felt pads, cụm roller sẽ hơi lỏng. Khuyến nghị dùng felt brake pads.

Assembly:

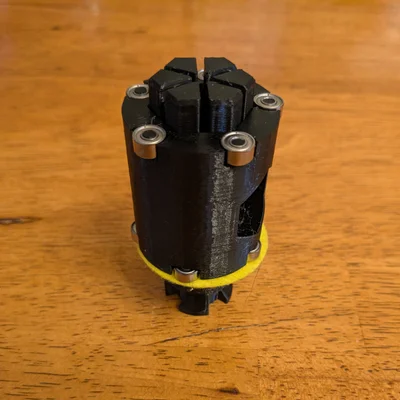

1. Gắn vòng bi vào từng “bearing post” ở cả hai đầu của bearing carriage. Mỗi bên 5 cái. Fit sẽ khít và tự giữ tại chỗ. Ấn xuống hết cỡ.

2. Đặt trụ (post) với phía bayonet hướng xuống

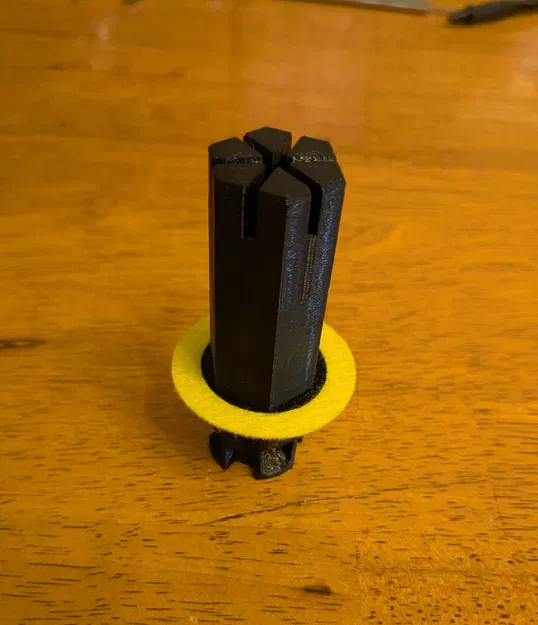

   1. Đặt 1 miếng felt brake pad lên trụ

   2. Đặt cụm bearing/carriage lên trụ

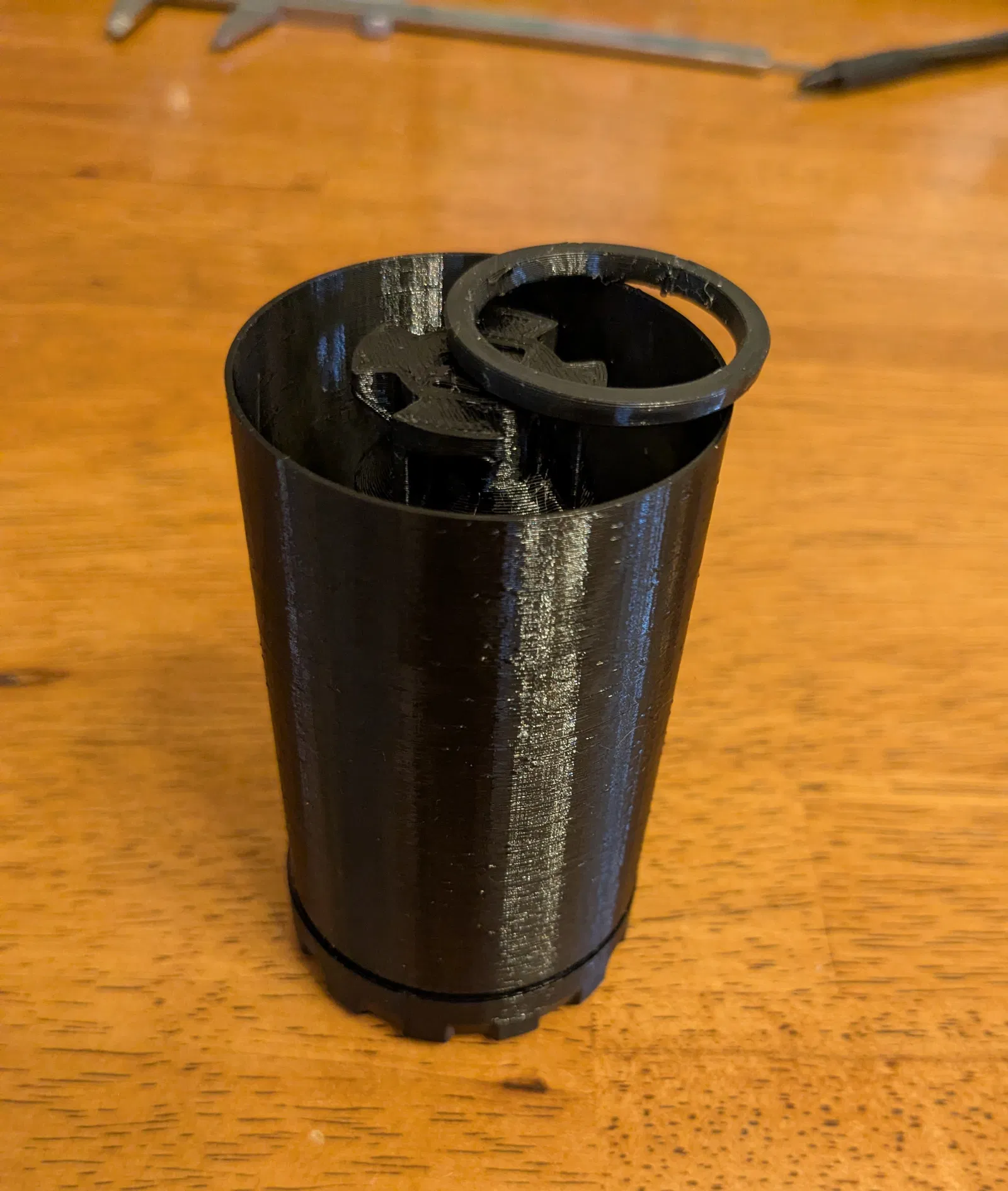

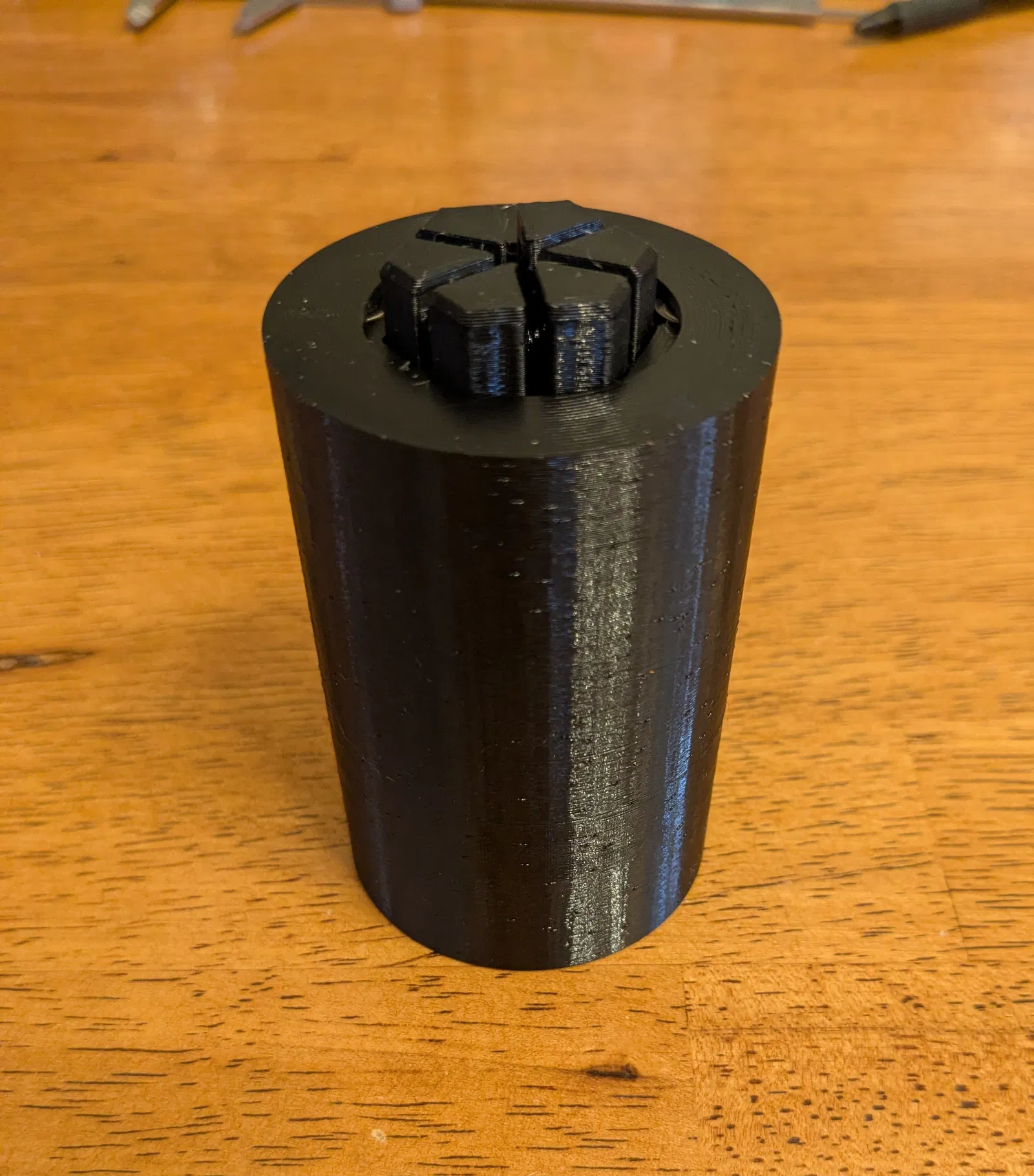

   3. Đặt roller cup vào trụ, phần miệng hướng xuống. Phần đầu cup gần như kín (semi-closed) phải hướng lên trên.

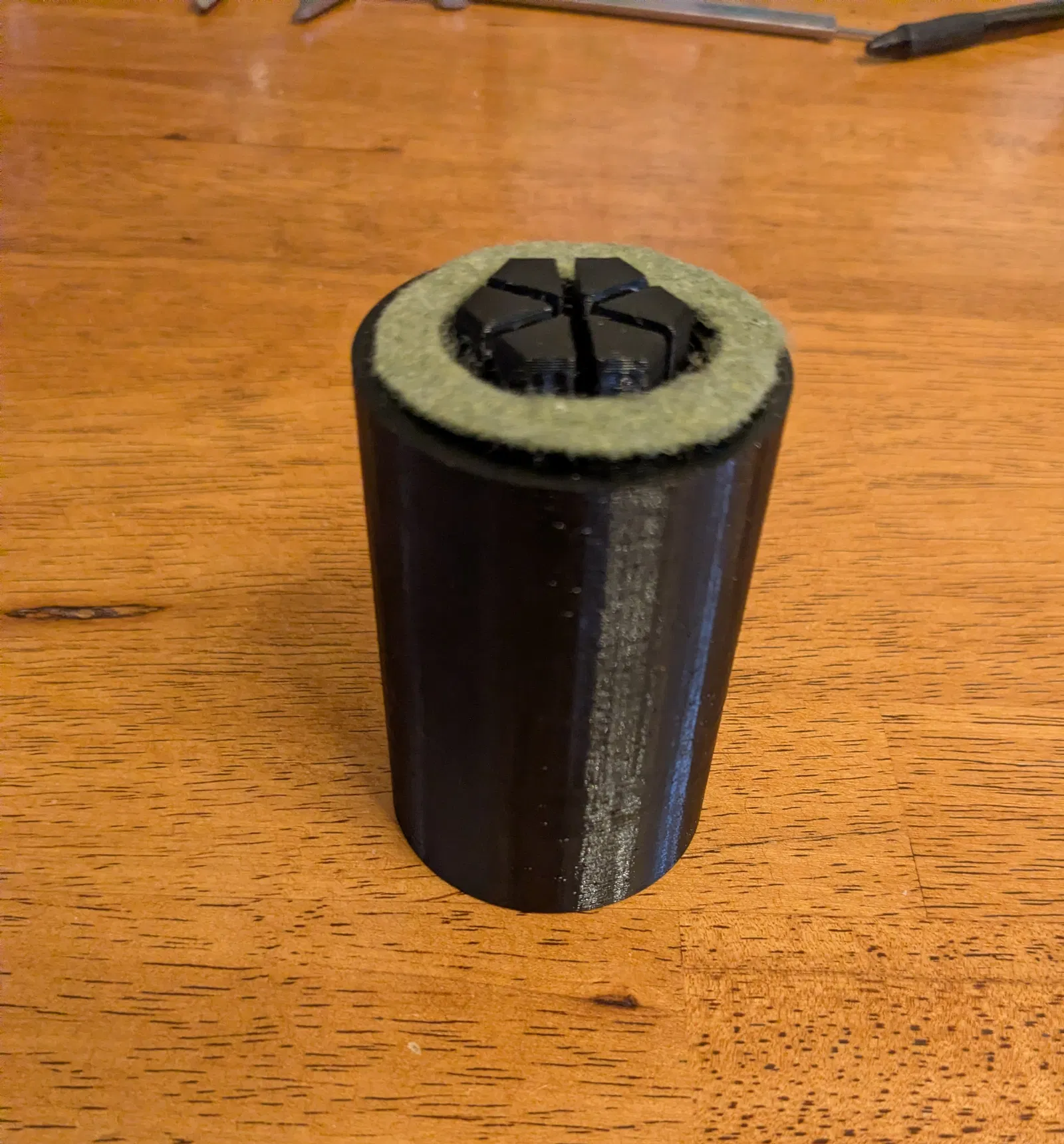

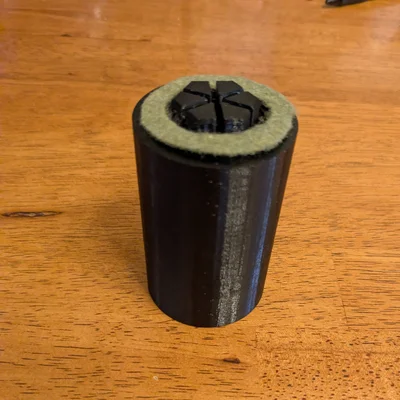

   4. Đặt miếng felt brake pad thứ hai lên trụ, nằm phía trên cup.

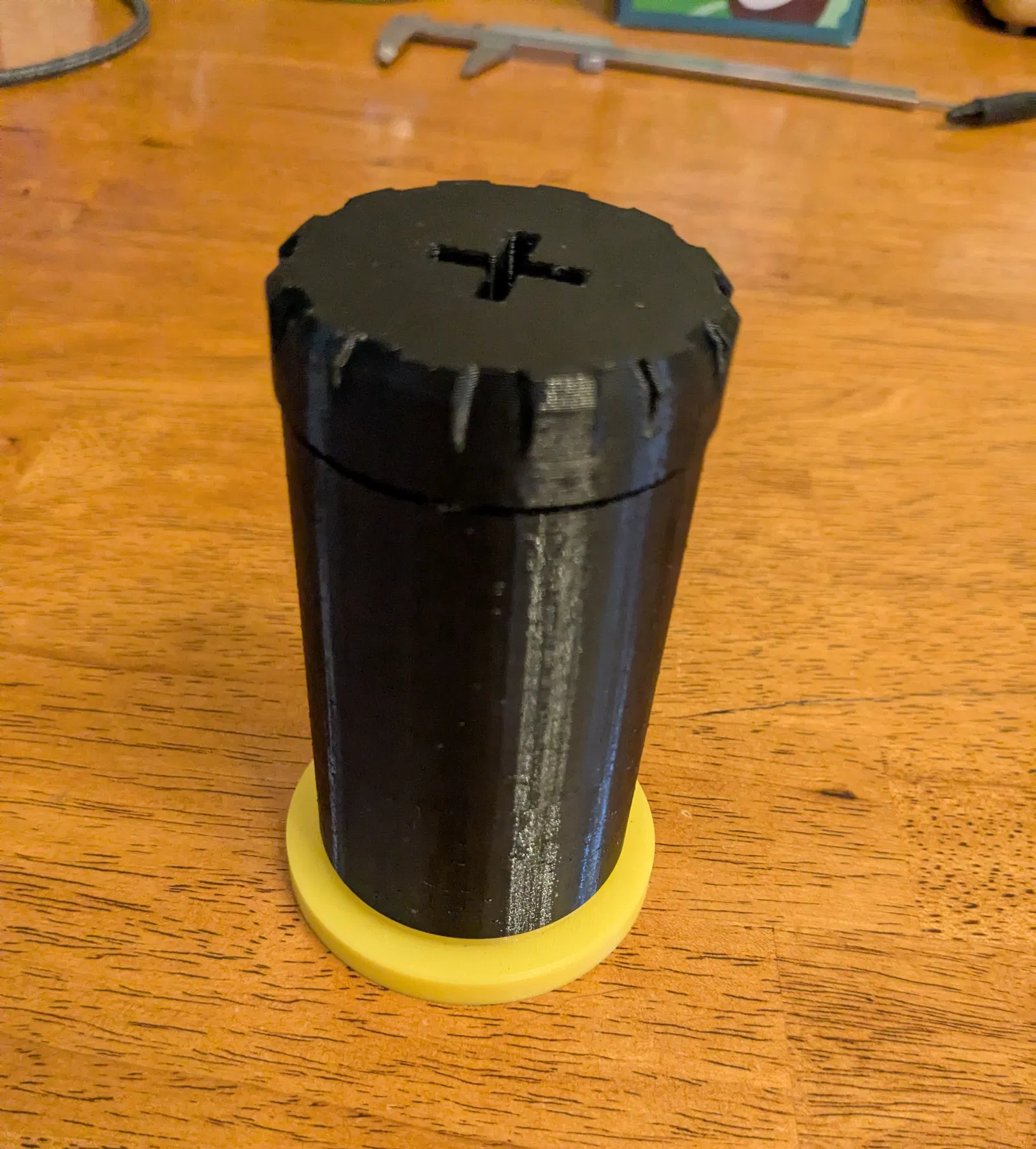

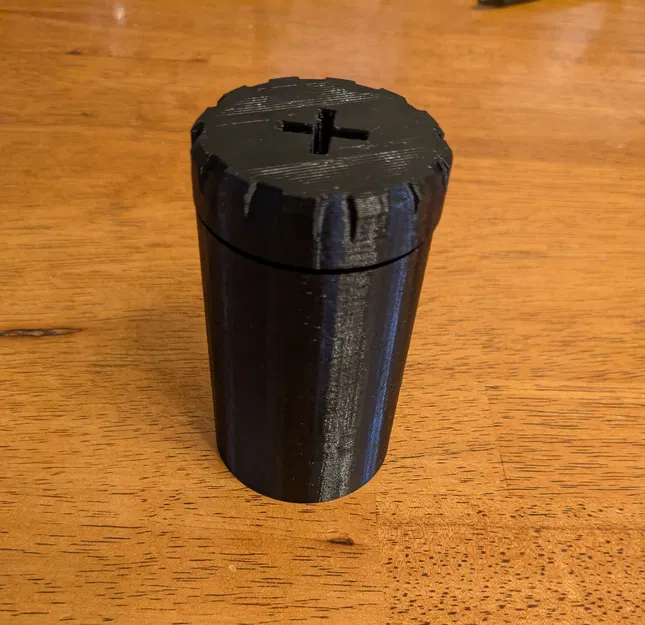

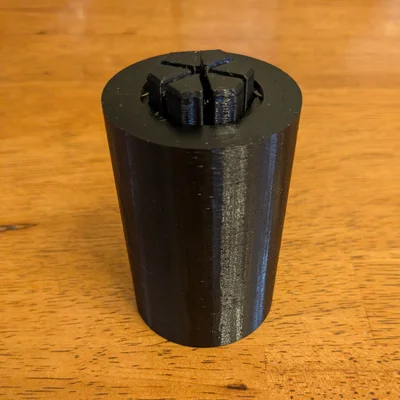

   5. Ấn end cap puck vào trụ – sẽ hơi khít – cái nắp này thiết kế để snap vào/ra và tự giữ cố định.

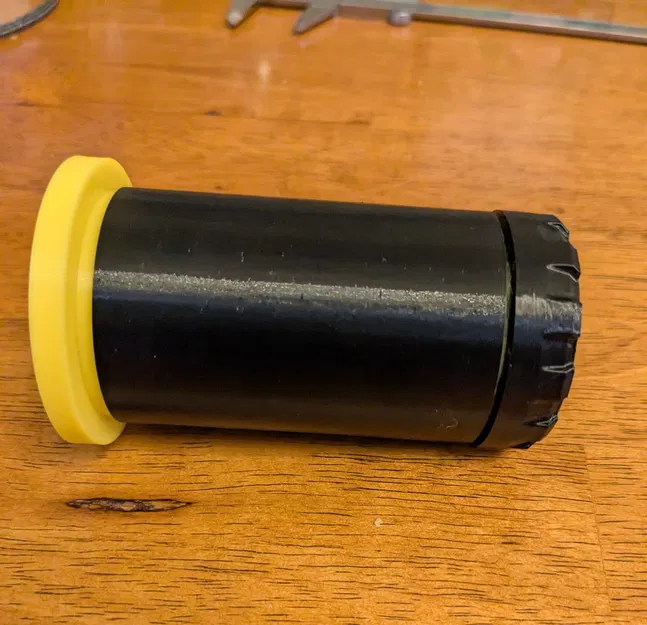

3. Lật ngược cụm lại và gắn O-ring vào trụ. Vậy là bộ smooth roller + spool holder sẵn sàng dùng. Cắm đầu bayonet vào base puck của Core-One-Plus, rồi xoay tới khi khóa vào vị trí.

Chúc in vui
