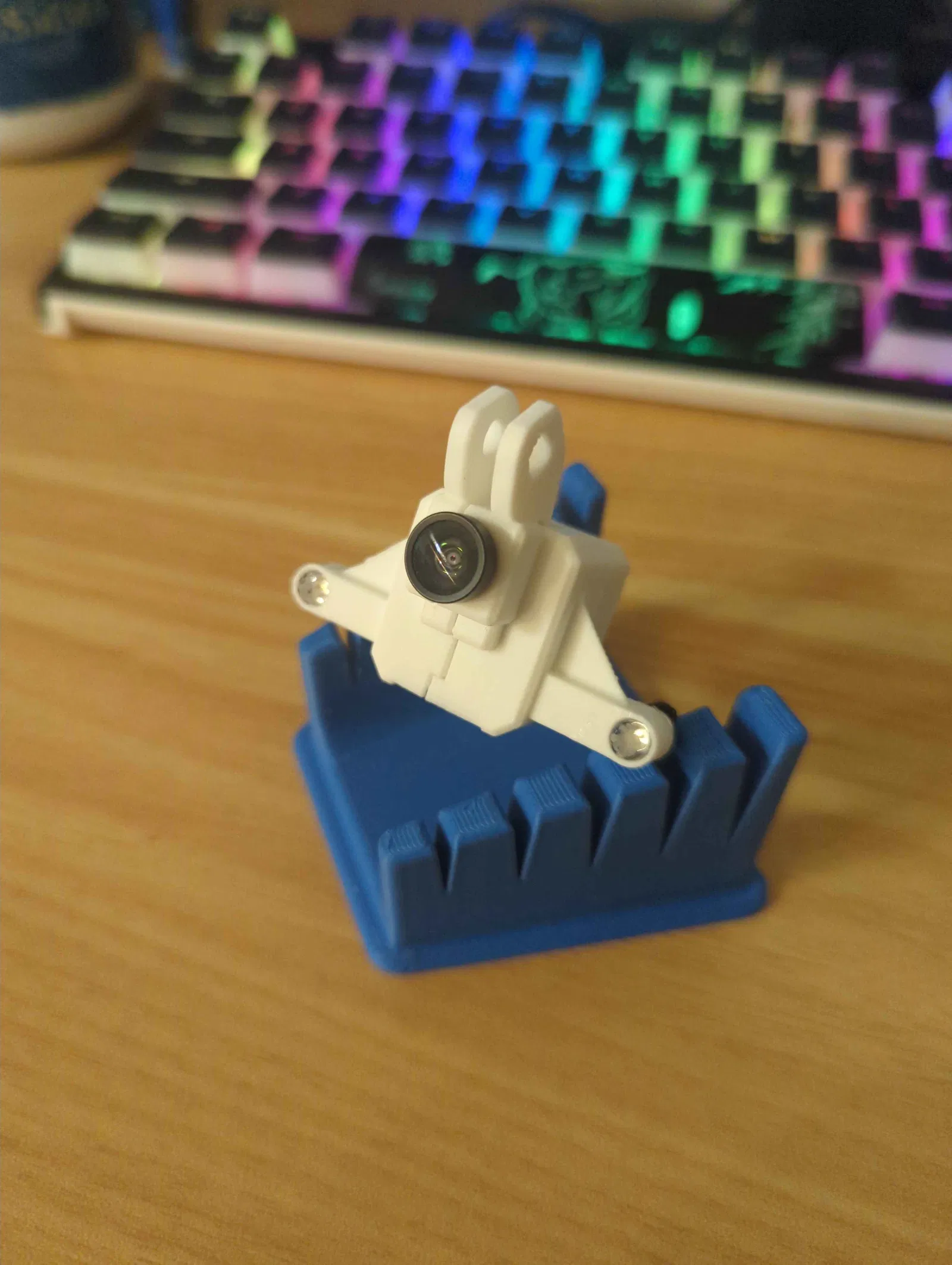

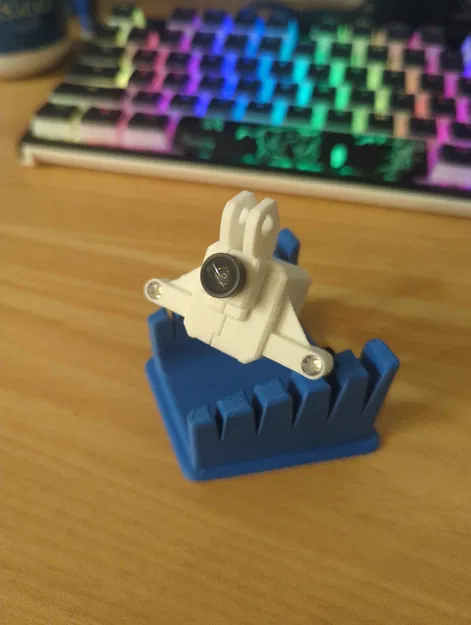

Case XIAO Sense “Castle Bravo” (Seeed Studio ESP32S3 & Cam)

Nên in ra khá giống thiết kế gốc. Tuy nhiên mình thấy kết quả ngon nhất là để layer height 0.16 và in các phần theo góc XYZ 90, 45, 45. Mình nghĩ layer height 0.2 cũng ổn.

Dùng tính năng auto-orient trong Bambu Studio cũng sẽ ra đúng hướng in mong muốn.

Dùng auto generated tree supports và randomize vị trí seam để tăng độ khít khi ráp hai nửa vỏ (shells).

UPDATE: Mình đã thêm 2 file mới, có thêm vật liệu gia cường để tránh winglets bị nứt khi ép (press-fit) LED vào case. Dùng file mới nha!

Nếu có câu hỏi gì thì nhắn mình trong Babble discord nha!!!

------------------------------ Cho người mới------------------------------------

Q. Mình có cần loại headset cụ thể không, hay dùng cái nào cũng được?

A. Hay ở chỗ này là bạn dùng BẤT KỲ headset nào cũng được.

Q. LED được đi dây vào esp kiểu gì?

A. Phần trống thêm phía sau board là để đi dây. Mình hàn dây từ 5V (nguồn USB) sang LEDs, nên mình dùng một sợi dây nhỏ từ 5V xuyên qua lỗ thru-hole tới LED. Từ đó, đi dây từ LED qua cả hai lỗ thru holes sang LED còn lại, rồi lại đi dây từ LED qua lỗ thru-hole. Trong trường hợp này, điện trở (resistor) sau đó được nối về ground.

Khoảng trống phía sau giúp mình có chỗ giấu phần dây dư khi luồn dây qua case mà không cần canh độ dài dây quá chính xác. Sau khi đi dây LED xong, mình dùng một ít electrical tape để che phần dây dẫn trần và các mối hàn bị lộ trên LEDs.

Q. LED size bao nhiêu?

A. LEDs có forward voltage 1.4V nên mình dùng đường 5V và dùng hai điện trở 220Ω mắc song song để ra 110Ω. LED 5mm, 1.4V forward drive voltage. Link đây: https://www.amazon.com/Infrared-Lighting-Electronics-Components-Emitting/dp/B01BVGIZIU?th=1

Q. Dùng điện trở nào, bạn nói mắc song song hai con.

A. Loại through hole là được, link đây: https://www.mouser.com/ProductDetail/TE-Connectivity-Neohm/EP2WSS220RJ?qs=HoCaDK9Nz5dMjnmRSmkRXg%3D%3D

Q. Song song? Là sao?

A. Giải thích cách mắc song song xem ở đây: https://racheldebarros.com/wp-content/uploads/2023/05/leds-parallel-resistor-anode.jpg

Q. Dùng ESP và camera nào?

A. Board là Seeed Studio ESP32S3 Sense, link: https://www.seeedstudio.com/XIAO-ESP32S3-Sense-p-5639.html?srsltid=AfmBOopuAW4OiJ54LKhhDob383i_vagXsRj2wtvkaQYbaqoyKtxmaLyC

và camera OV2640 NV 850nm góc 160 độ. Link đây: https://www.aliexpress.com/i/3256801088377832.html?gatewayAdapt=4itemAdapt

Q. Cái này có wireless không? Có bắt buộc dùng dây không?

A. Với mẫu này thì khuyến nghị dùng dây, vì fps càng cao thì càng ngon. Điểm hay là đa số headset có hub tích hợp sẵn! Chỉ cần cắm với đầu nối bạn muốn là xài được. Dây USB-C to USB-C hoặc USB gì cũng được. Dây càng ngắn càng tốt! Model và software này cho kết quả tốt hơn camera của HTC Vive Face Tracker.

Q. Mình dùng phần mềm nào?

A. https://github.com/Project-Babble/ProjectBabble/releases/tag/v2.0.5

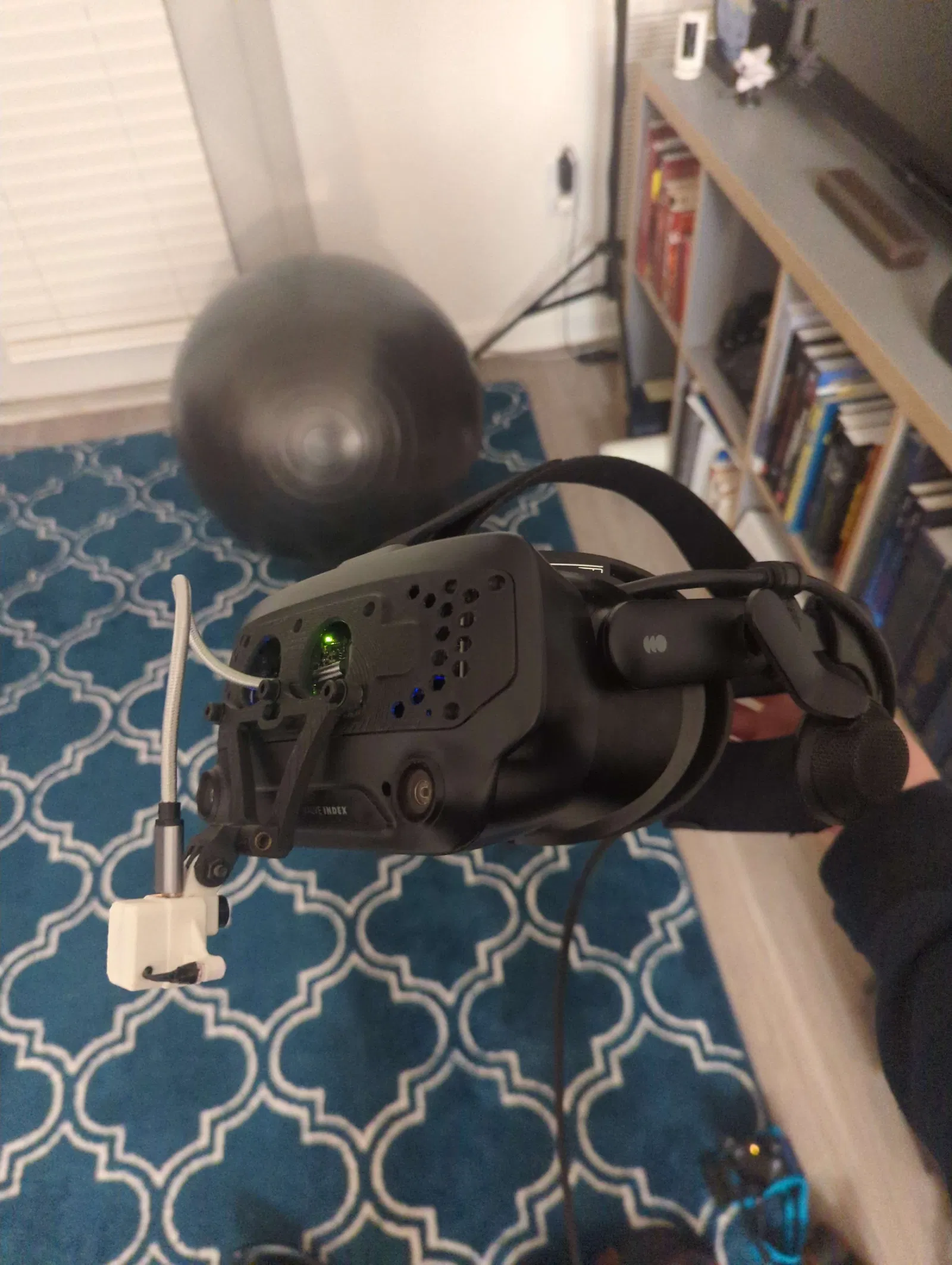

Q. Mình dùng headset XXX, vậy lấy mount ở đâu để gắn camera?

A. https://github.com/Project-Babble/BabbleHardware/tree/main

Q. DỰ ÁN NÀY ĐỈNH QUÁ! Discord là gì và mình ủng hộ kiểu nào?

A. Ủng hộ ở đây: https://www.patreon.com/user/membership?u=75292817

Discord nằm trong link membership.
