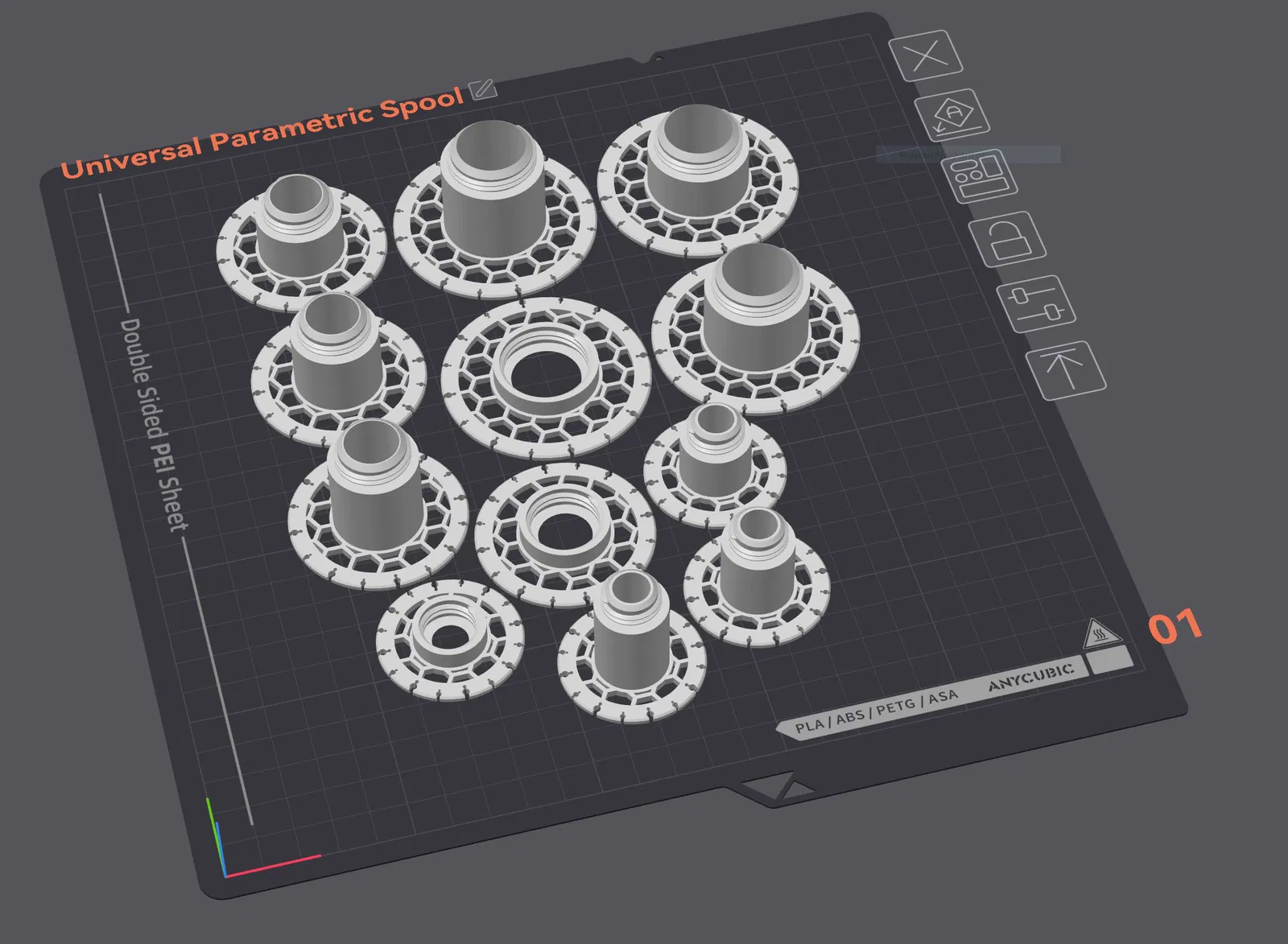

Cuộn Spool Tham Số (Parametric) Đa Năng – Universal Parametric Spool

Tác giả Majrooo_786391

Lượt tải
7
Lượt coi
125

File 61 33,1 MB

  • wire_spool_top_d80mm_c35mm_1772305018.stlSTL · 606,8 KB
  • wire_spool_bottom_d80mm_c35mm_h22mm_totalH30mm_1772305018.stlSTL · 592,5 KB
  • wire_spool_bottom_d80mm_c35mm_h17mm_totalH25mm_1772305019.stlSTL · 592,5 KB
  • wire_spool_bottom_d80mm_c35mm_h27mm_totalH35mm_1772305020.stlSTL · 592,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Giữ góc làm việc gọn gàng với cuộn quấn dây (spool) in 3D hoàn toàn được này. Dù bạn cần cất dây điện rời, thiếc hàn, hay dây thừng, spool này được thiết kế để “cân” hết.

Thiết kế gồm 2 phần (Top và Bottom) vặn ren với nhau chắc chắn bằng một ren lớn in trực tiếp—không cần keo hay ốc vít.

Tính năng nổi bật:

  • Thiết kế vặn ren: Dễ lắp ráp và tháo ra.

  • Khe giữ đầu dây: Phần vành (flange) có các khe/cắt rãnh tích hợp quanh mép để kẹp chặt đầu dây, giúp dây không bị tuột bung.

  • Lỗ neo ở lõi (Core Anchors): Ống trụ trung tâm có các lỗ để neo đầu dây lúc bắt đầu quấn.

  • Họa tiết honeycomb: Cho tỉ lệ độ bền/trọng lượng rất tốt và giúp bạn nhìn được còn bao nhiêu vật liệu trên spool.

  • Parametric: Thiết kế bằng OpenSCAD để tuỳ biến kích thước gần như vô hạn.

Các size có sẵn: Mình đã upload nhiều file STL tạo sẵn để đáp ứng hầu hết nhu cầu phổ biến. Tên file thể hiện kích thước:

  • d = Outer Diameter (đường kính ngoài – kích thước flange)

  • c = Core Diameter (đường kính lõi – ống trụ bên trong)

  • h = Height (chiều cao – bề rộng vùng quấn dây)

Ví dụ: wire_spool_bottom_d50mm_c25mm_h25mm là một spool có đường kính 50mm, lõi 25mm, và bề rộng quấn 25mm.

Không thấy đúng size bạn cần?

  1. Để lại bình luận: Cho mình biết kích thước bạn cần (Diameter, Core, Width), mình có thể generate giúp bạn.

  2. Tự làm: Mình có đính kèm file nguồn wire_spool.scad. Bạn mở bằng OpenSCAD và tuỳ chỉnh mọi tham số (độ dày flange, thread pitch, kích thước honeycomb, v.v.).

    • Lưu ý: File SCAD cần cài thư viện BOSL2.

Hướng dẫn in

  • Vật liệu: PLA, PETG, hoặc ABS.

  • Supports: Không bắt buộc. Phần Bottom in dựng đứng (ren hướng lên), còn phần Top in nằm phẳng.

  • Infill: 15–20% là đủ.

  • Resolution: Layer height 0.2mm chạy ổn.

Chúc bạn in ngon và sắp xếp đồ đạc gọn gàng hơn!
