Mô tả

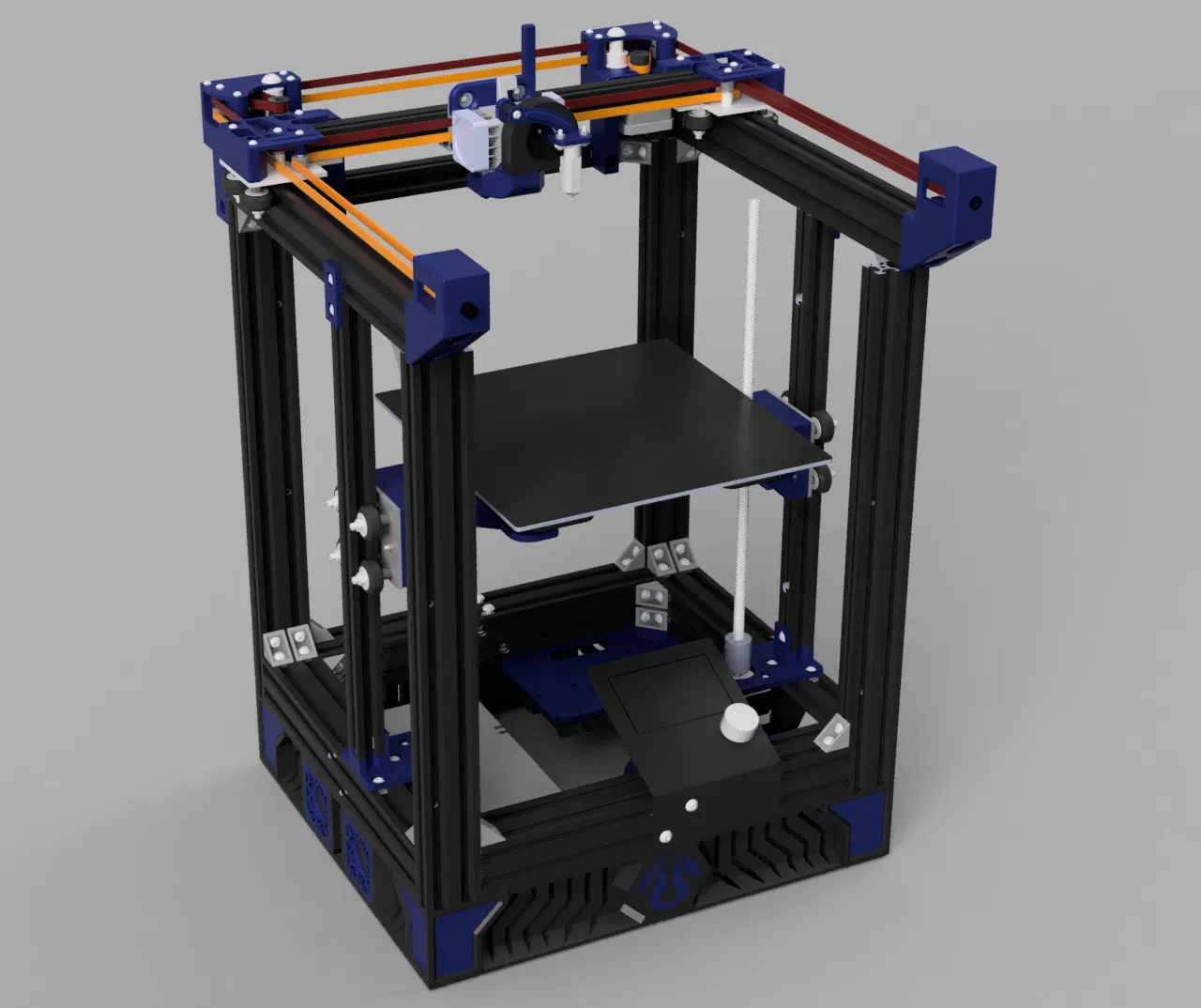

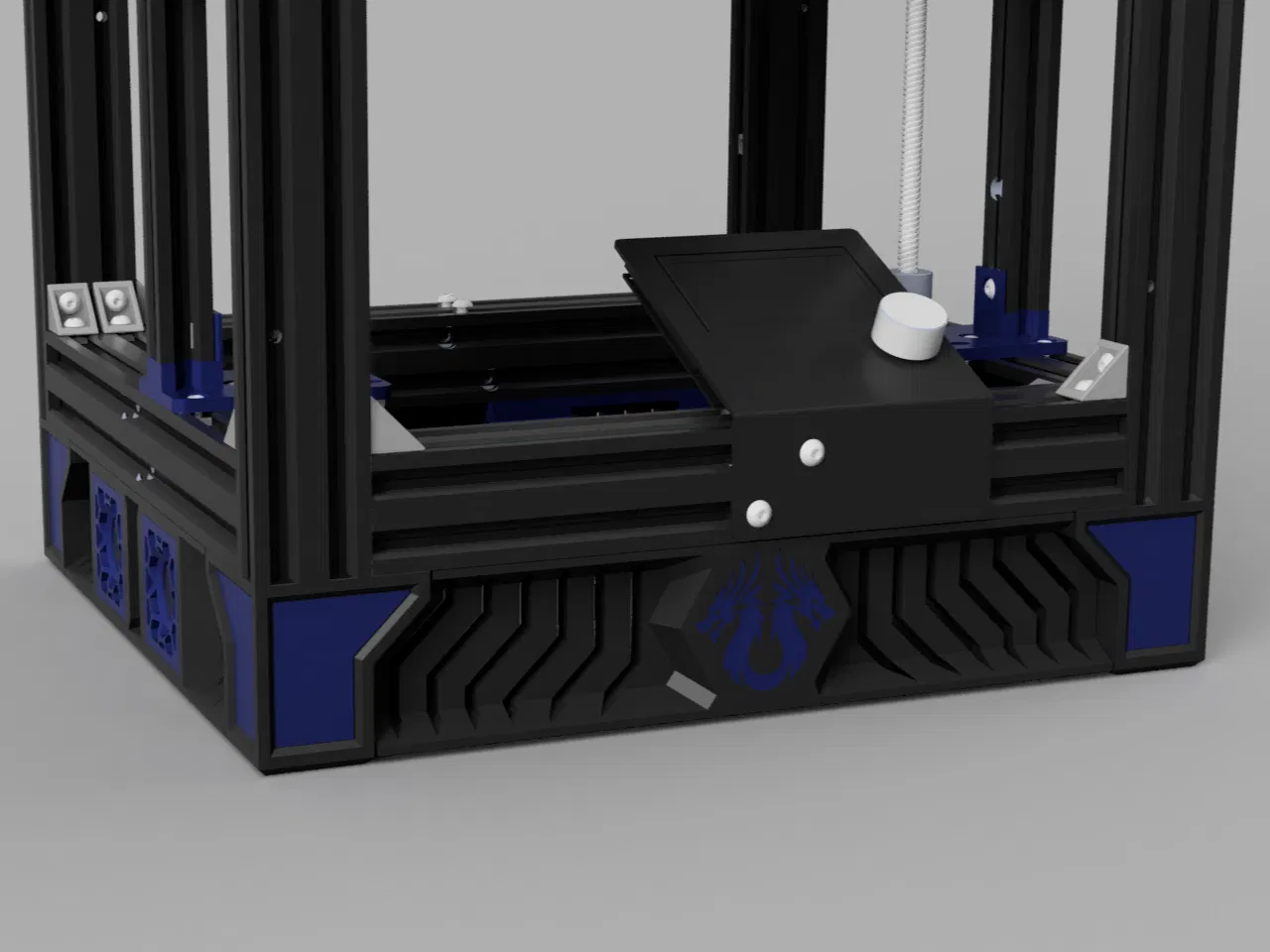

Đây là một bộ vỏ đế (base case) thiên về thẩm mỹ cho Duender, lấy cảm hứng từ Voron. Mỗi bên của phần “side skirt” có 2 vị trí gắn quạt, kèm thêm vài miếng fan spacer tuỳ chọn nếu bạn muốn gắn 2 quạt về một phía. Bên dưới chân có các khoét rãnh để dán lại miếng cao su chân đế zin của Ender 3, nhưng bạn cần cắt đôi các miếng cao su đó. Mình có đính kèm file STEP nếu bạn muốn remix.

Các ngàm/giá đỡ electronics cho base case có thể tìm ở .

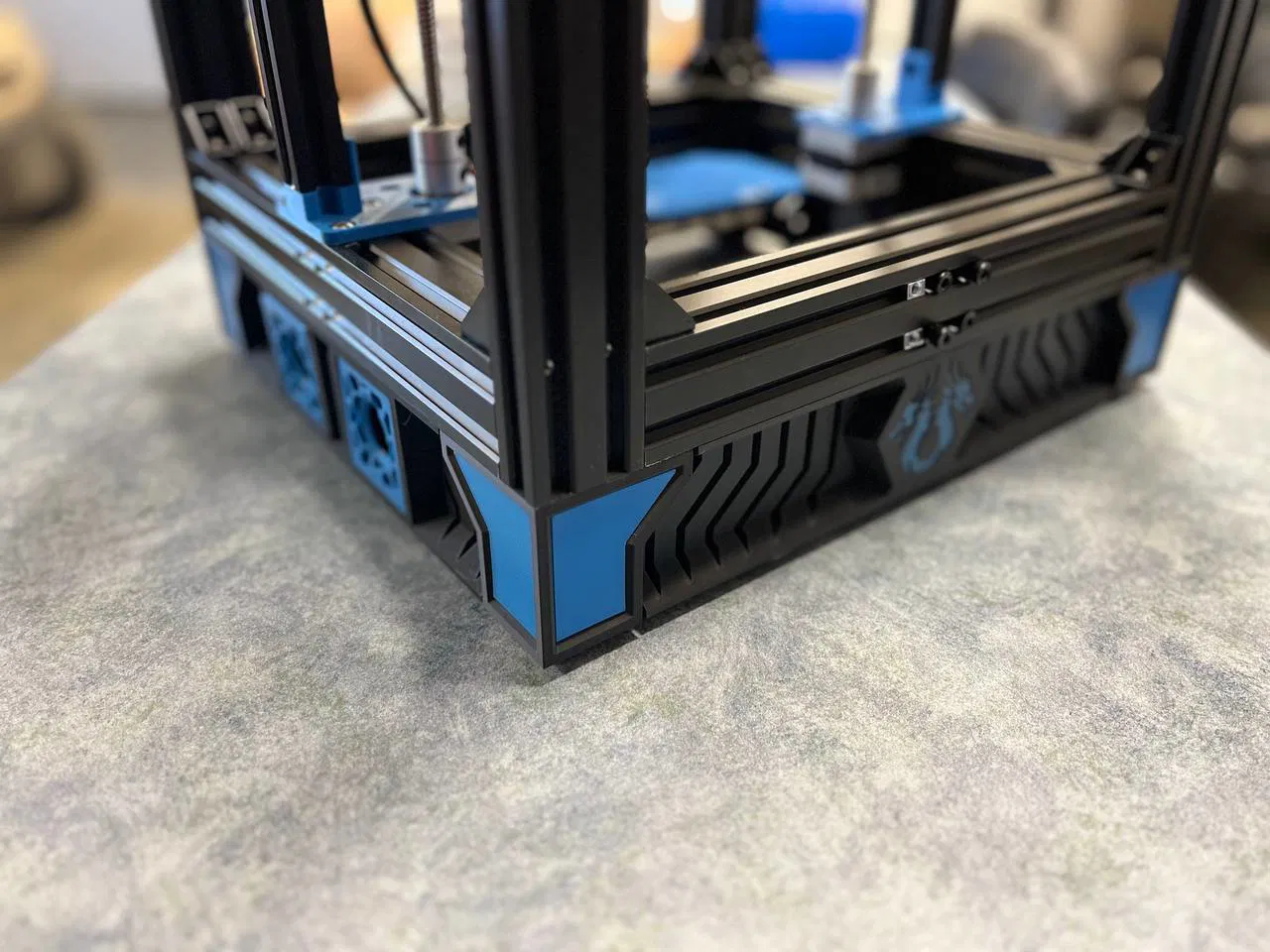

Có 2 phiên bản chân: một bản có khoét chỗ để làm màu nhấn (accent) — phần accent sẽ in riêng rồi dán vào; bản còn lại không có khoét accent, dành cho ai không cần accent hoặc có thể in nhiều màu bằng AMS hay giải pháp tương tự. Chân được bắt ốc vào đáy bằng đúng ốc khung Ender 3 zin M5x45. In chân theo hướng lật ngược (upside down). Mình khuyên dùng 5 walls trở lên và infill tối thiểu 50% cho phần chân.

Bạn có thể in 2 side skirt trên bàn in Ender 3 nếu xoay chúng 45 độ. Nếu bạn có bàn in 250mm trở lên thì có thể in front và rear skirt dạng nguyên khối; nếu không thì in bản chia đôi (halved versions) — mình chưa test các bản đó nhưng về lý thuyết sẽ chạy ổn.

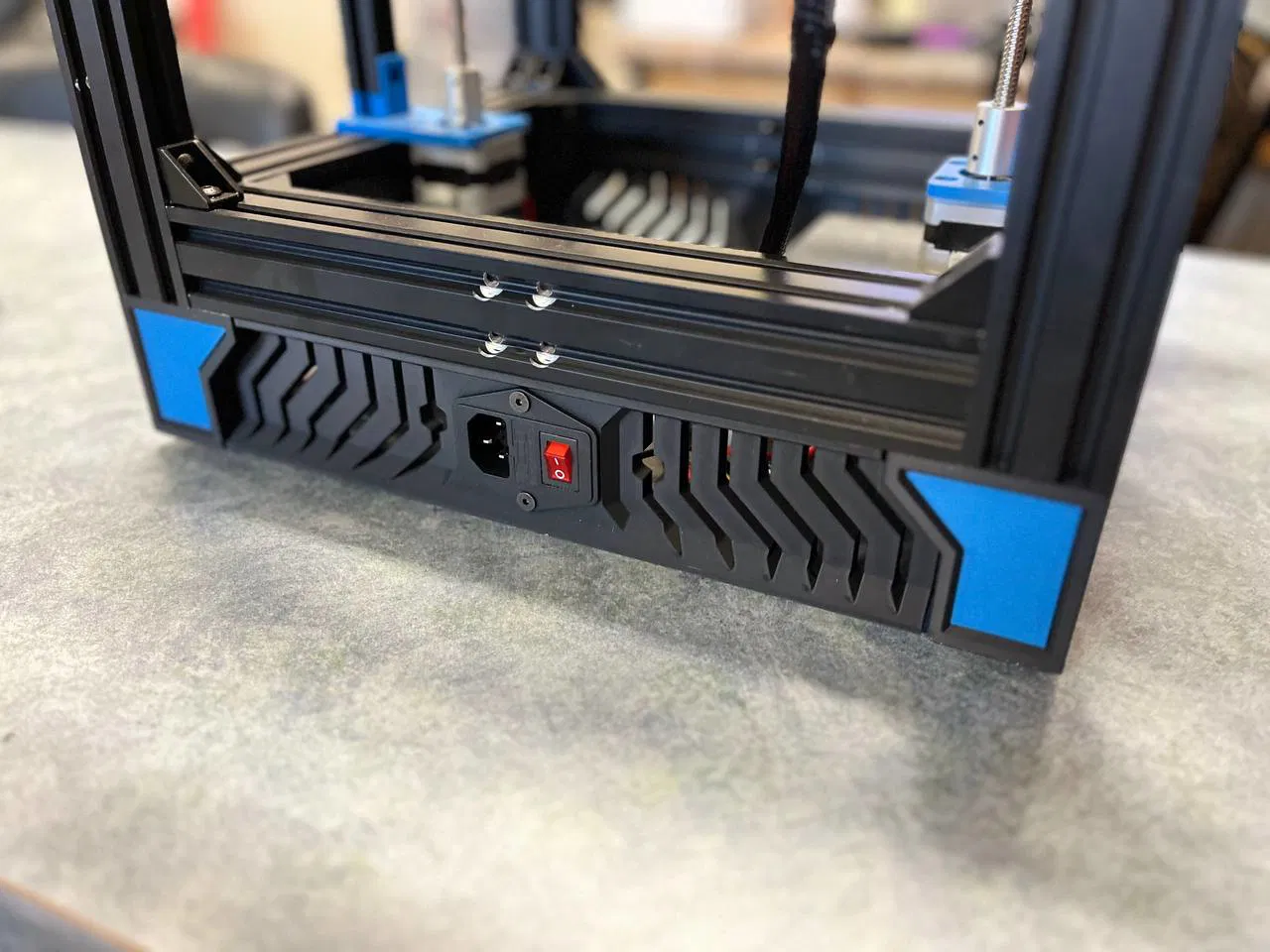

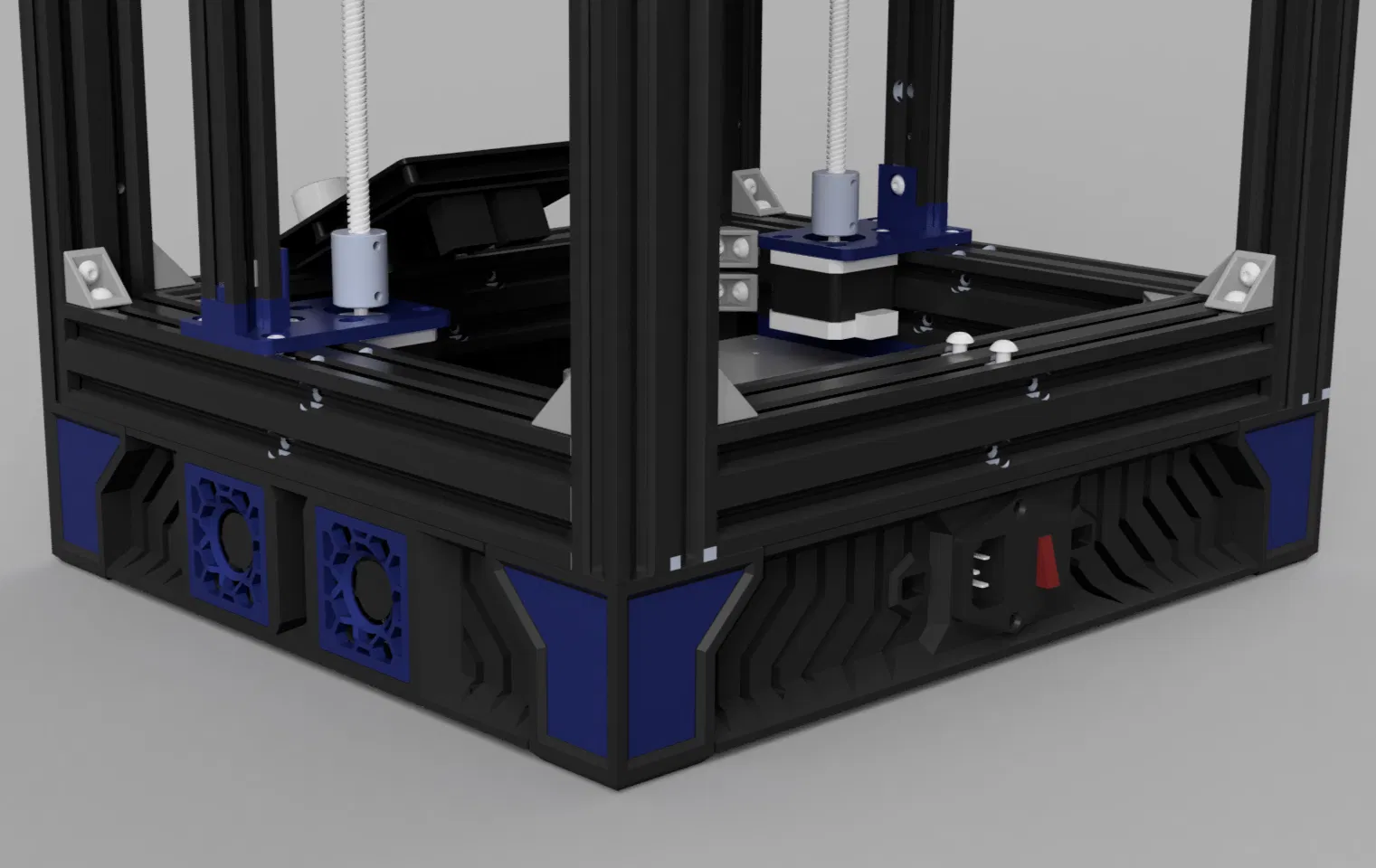

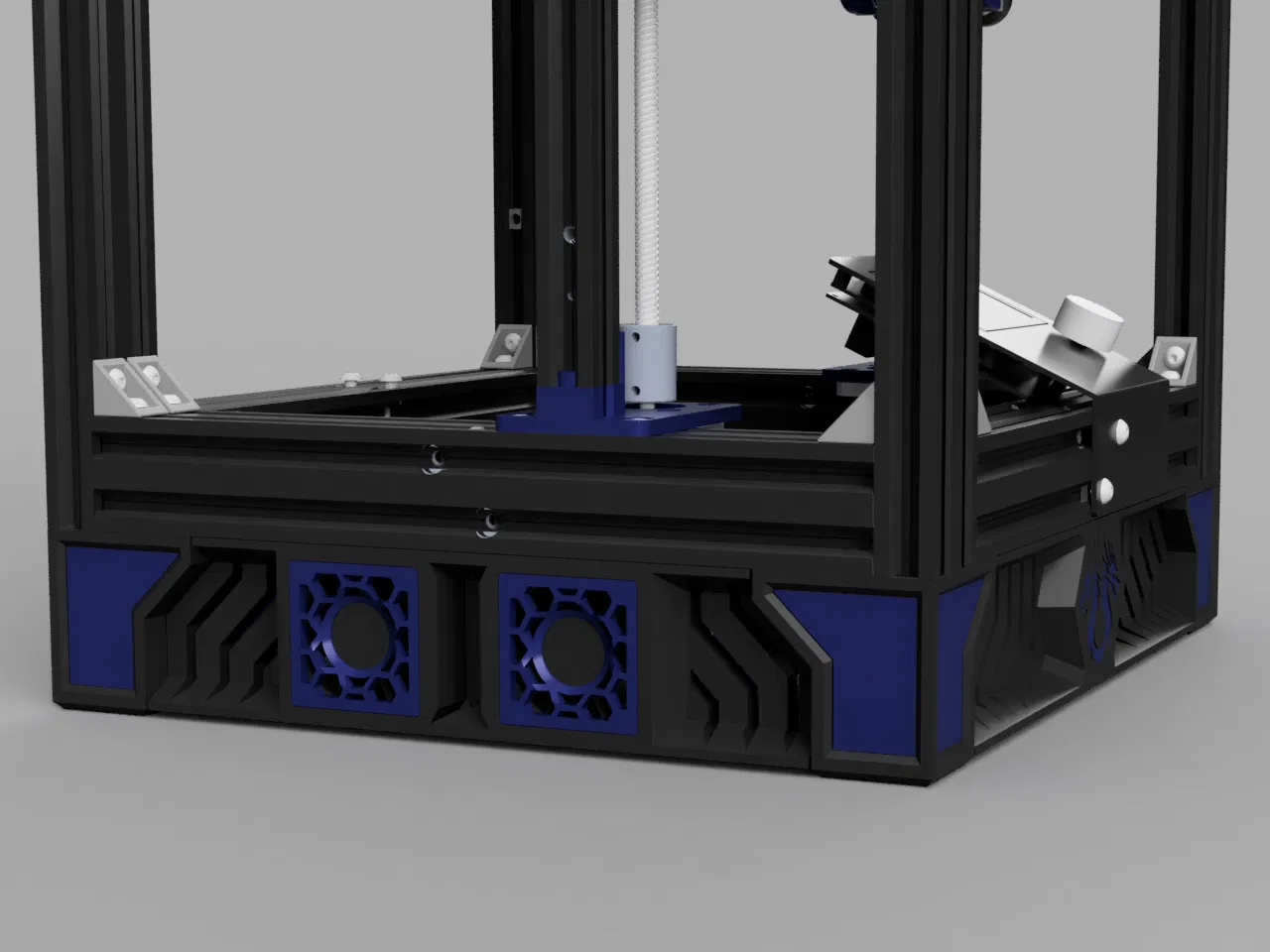

Side skirt được thiết kế cho quạt 5010; loại dày hơn vẫn lắp được nhưng phần fan shroud sẽ bị thò ra. Fan shroud dùng M3 heatset inserts. Rear skirt dùng ốc và ê-cu M4 để giữ công tắc nguồn (power switch). Để bắt các mảnh skirt vào frame, bạn cần ốc M3x8 và một số M3 hammer head nuts. In các skirt với mặt lưng (back face) úp xuống.

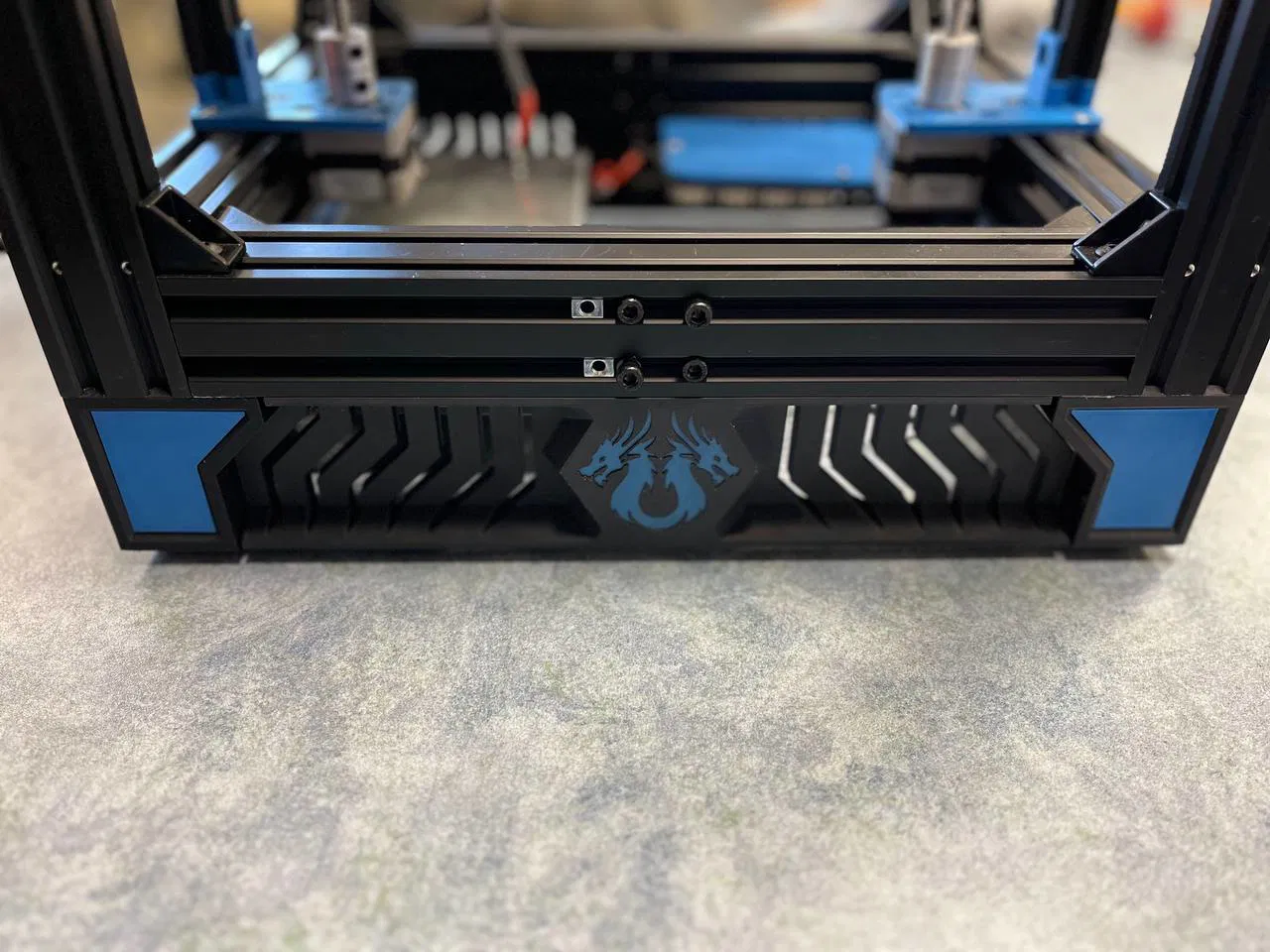

Nếu bạn muốn logo Duender phía trước có màu khác mà không có AMS, bạn có thể dùng slicer tìm đúng lớp/lệnh ngay trước khi nó bắt đầu in top surface của logo rồi chèn lệnh M0 để đổi filament, và lặp lại một lần nữa ngay sau khi in xong phần logo. Nếu bạn chưa làm thì cần thêm một Klipper macro để pause khi gặp M0; trên Youtube có vài hướng dẫn.

Những thứ cần in:

Legs:
2x Leg L
2x Leg R
Nếu dùng accents:
4x Accent L
4x Accent R

Skirts:
2x Side Skirt
1x Front Skirt
1x Rear Skirt
4x Fan Shrouds
Nếu in rear skirt dạng chia 2 nửa
1x Rear Skirt Connector
Fan spacers tuỳ theo số lượng quạt bạn dùng
