Giá đỡ PCB Creality Sprite với tính năng giảm áp lực

Một hệ thống giá đỡ thay thế đơn giản cho đầu nóng Creality Sprite, mang lại một số lợi ích:

- Giảm căng thẳng đúng cách cho cáp ribbon
- Chiều cao tăng thêm 2mm cho BLTouch (hoặc lựa chọn rẻ hơn '3DTouch') so với CRTouch
- Hai phiên bản bổ sung tích hợp cảm biến hết filament
-Một phiên bản tái sử dụng PCB đầu cuối Z của Creality cho những người đã chuyển sang cảm biến chạm

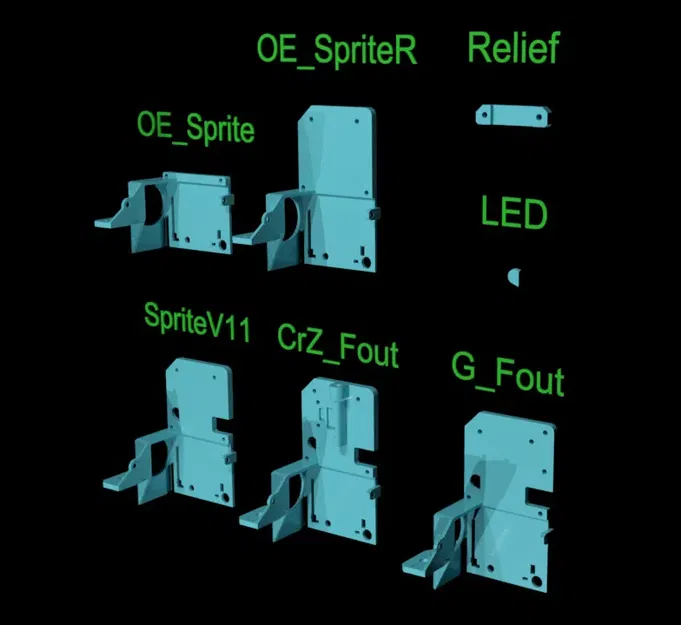

Năm (5) phiên bản đã được bao gồm cho đến nay:
OE_Sprite.STL - Thay thế OE cho BLTouch - tái sử dụng giá đỡ giảm căng OE
OE_SpriteR.STL - OE với giá đỡ giảm căng tích hợp (cần Relief.STL)

Sprite_V11 - Sử dụng với hoặc không có PCB nâng cấp, LED.STL (bộ khuếch tán) tùy chọn
CrZ_Fout - Như trên, tích hợp công tắc đầu cuối Z của Creality như một cảm biến hết filament với lớp lót PTFE
G_Fout - Như trên, tích hợp cảm biến hết filament chung của Amazon

Điều này được ghép nối với một PCB thay thế/nâng cấp mà tôi đã thiết kế và sản xuất cho Sprite, tích hợp nhiều tính năng hơn. Để biết thêm thông tin, hãy kiểm tra www.3DPrintOrlando.com/product/spritepcb/ *Xin lưu ý rằng đây hiện đang là một công việc đang tiến triển và có thể thay đổi trong vài tuần tới khi tôi có thể kiểm tra và hoàn thiện mọi thứ.

9/15/23 - Đã thêm các lỗ cắt ở phần dưới của giá đỡ để có thể truy cập vào vít điều chỉnh bộ phận nhiệt. Tôi xin lỗi vì sự thiếu sót trong phiên bản phát hành ban đầu!
