Hướng dẫn lắp ráp thanh dẫn Zero Play cho máy cắt bàn

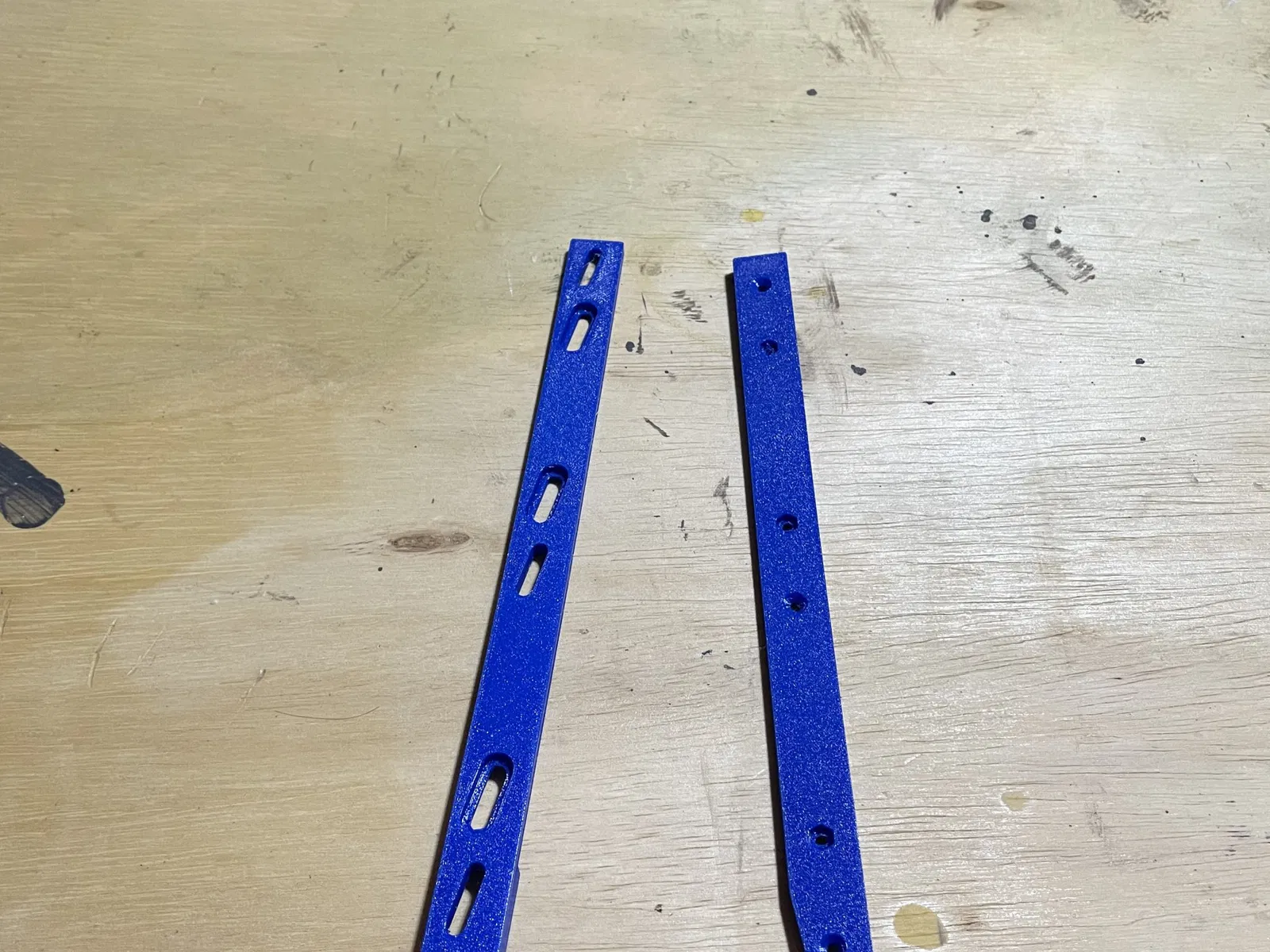

Hướng dẫn thanh hướng không chơi cho jig trên máy cưa bàn. Tôi chủ yếu làm điều này cho một cái máng cắt chéo mới nhưng chúng có thể áp dụng cho bất cứ thứ gì.

Tôi khuyên bạn nên sử dụng PETG vì nó có độ ma sát rất thấp và sẽ không bị cong vênh nhiều.

Quá trình lắp ráp vào bề mặt gỗ với các ốc vít chìm là như sau:

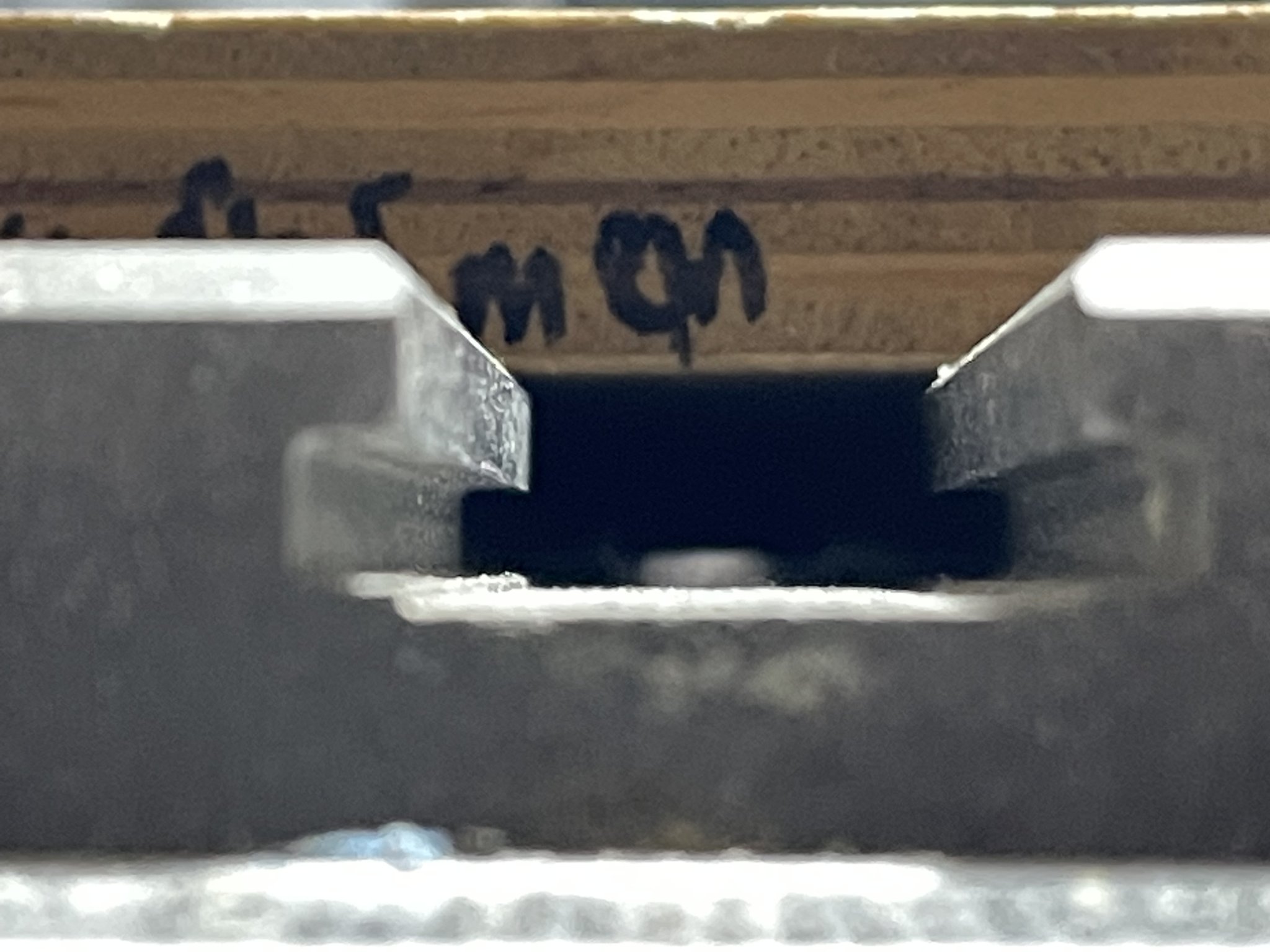

1. Đặt băng dính của thợ sơn ở một bên của T-track.

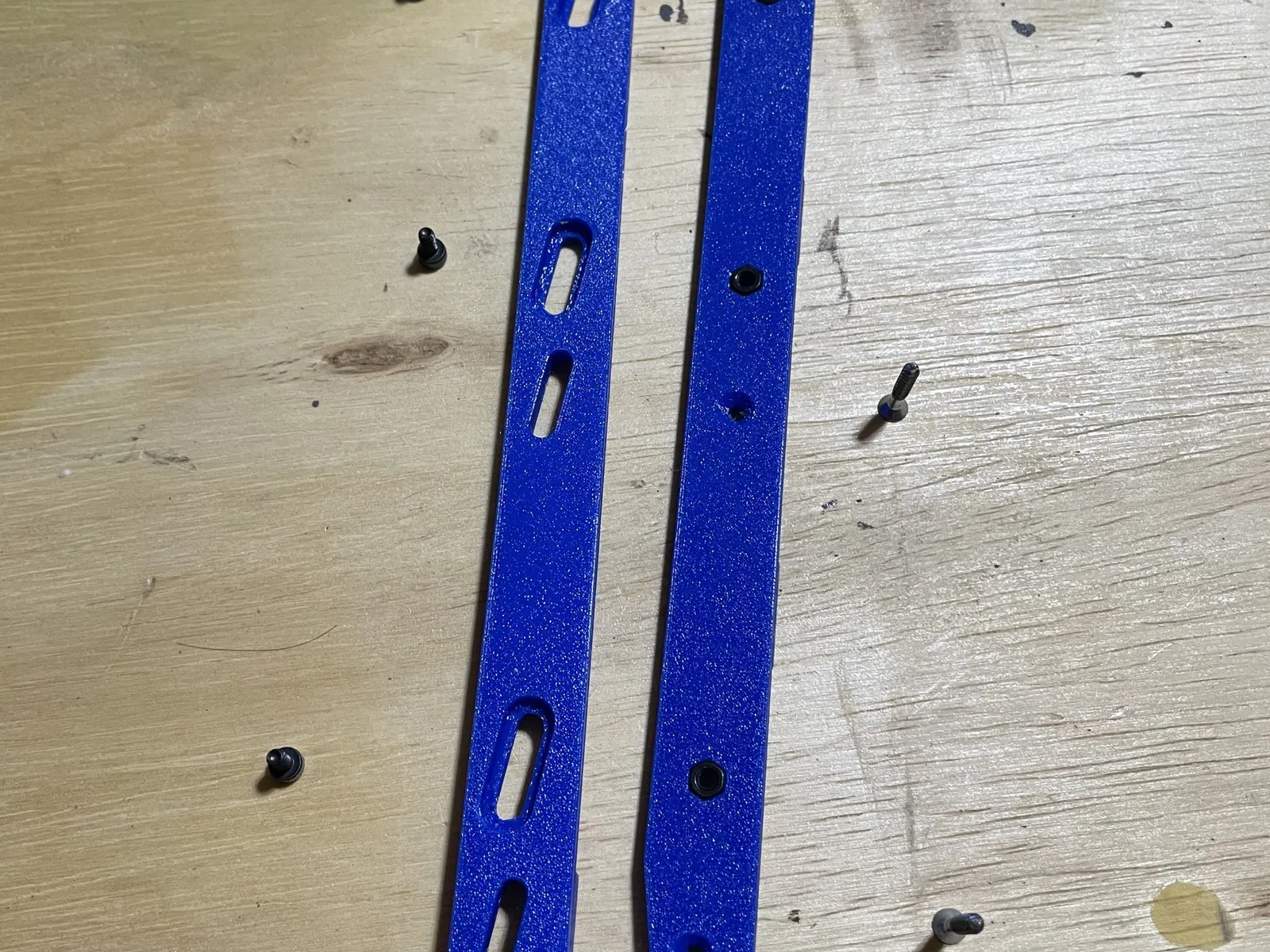

2. Đặt các thanh hướng với ốc vít và đai ốc được lắp ráp lỏng lẻo.

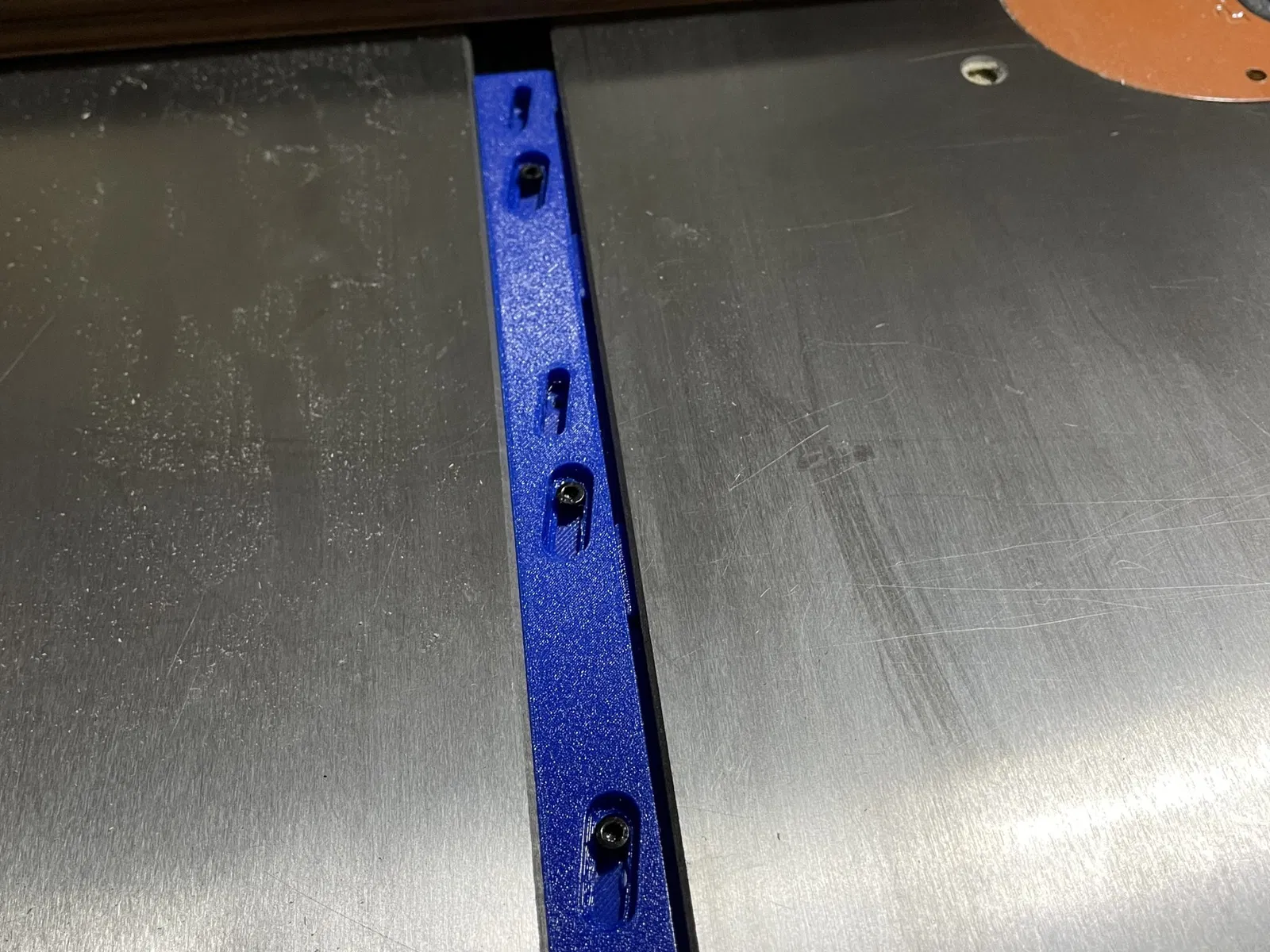

3. Trượt các thanh cho đến khi vừa khít và không thể trượt trong đường ray. Siết chặt các ốc vít.
4. Kéo ra, gỡ băng dính, giờ đây nên có chuyển động trượt rất mượt mà.
5. Kéo thanh hướng ra xa đủ để tiếp cận lỗ ốc vít chìm đầu tiên từ bên dưới.

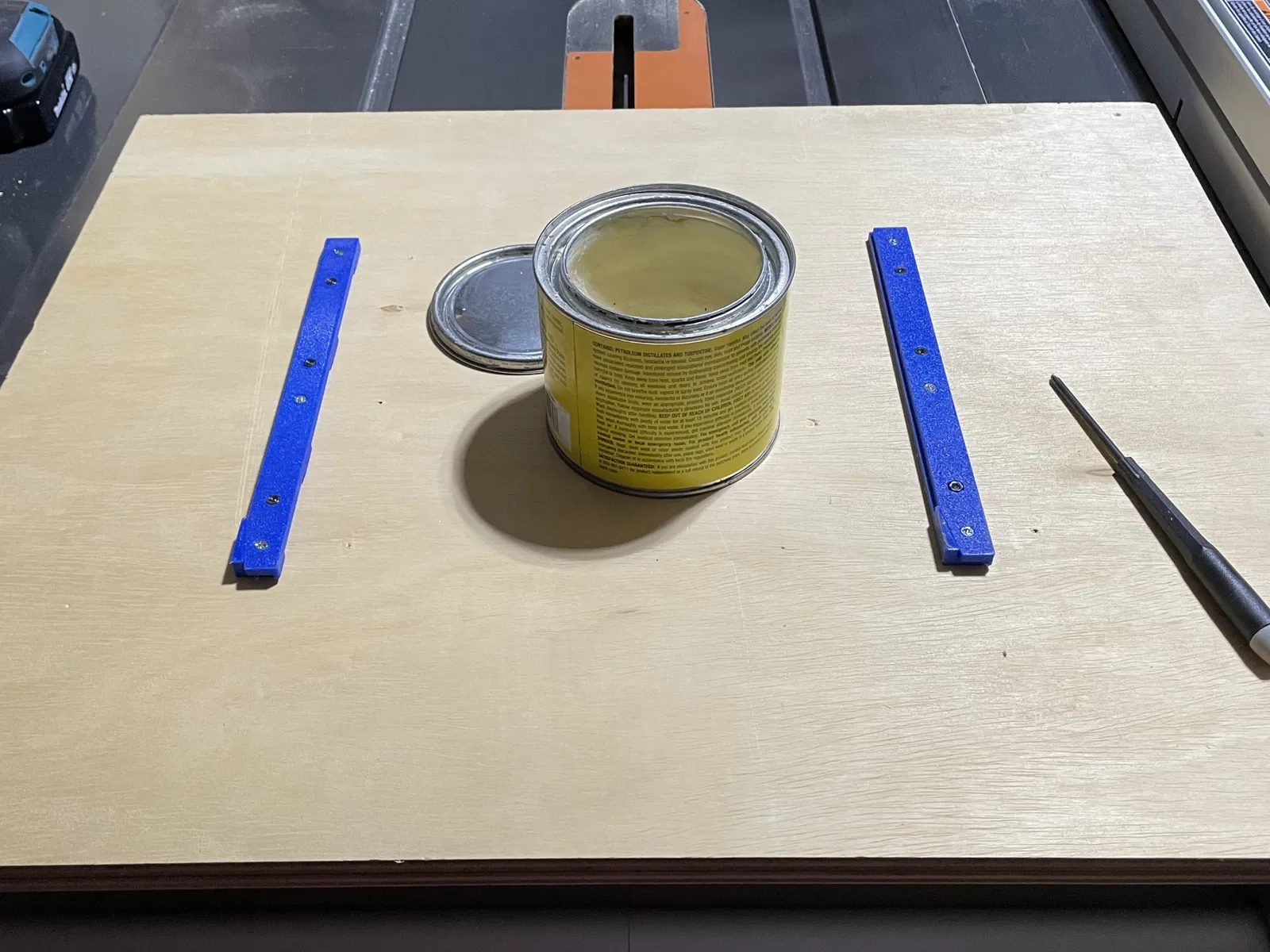

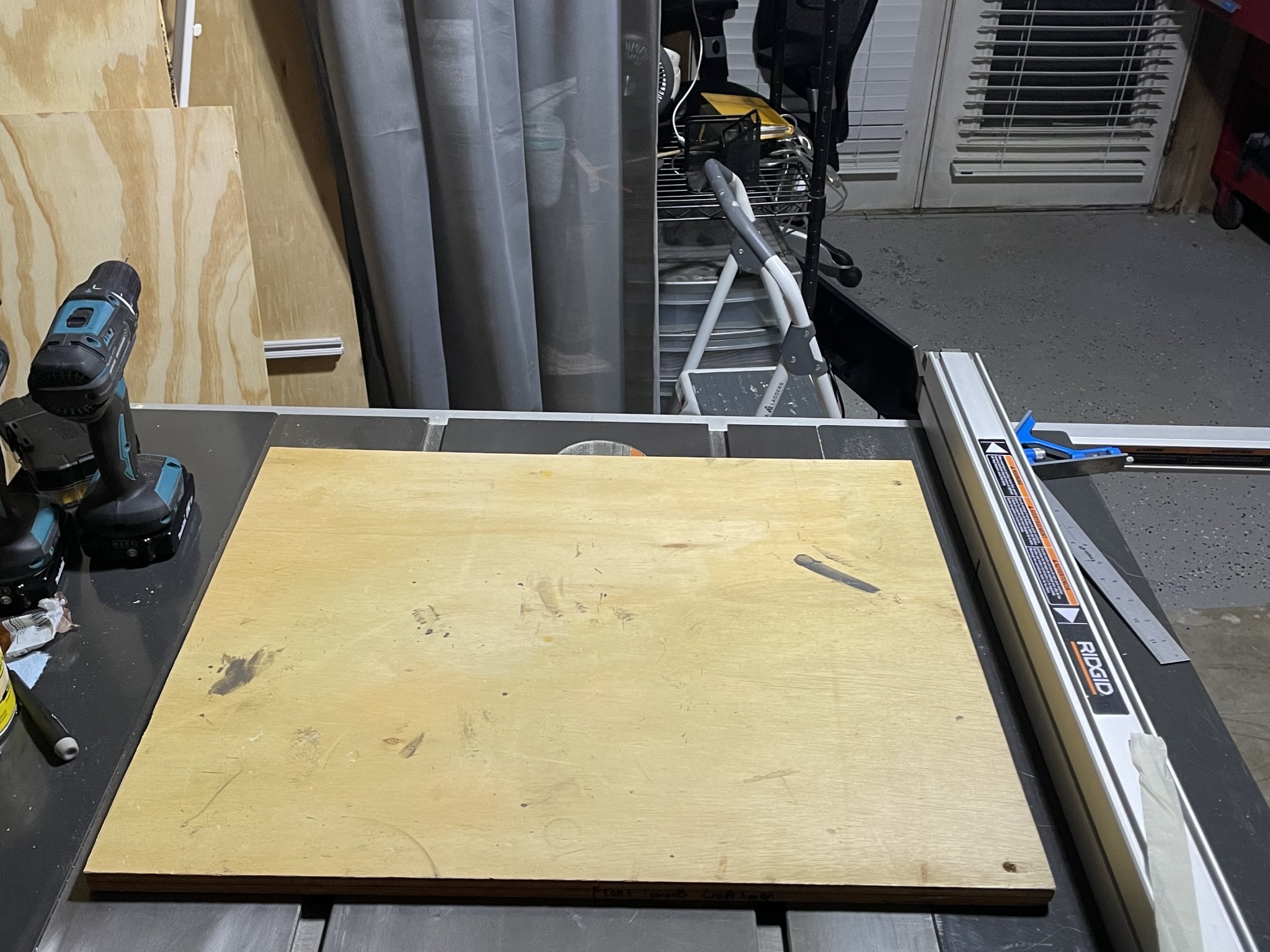

6. Đặt bề mặt gỗ mong muốn lên trên, sử dụng một hàng rào để giữ bề mặt vuông.
7. Trượt bề mặt cho đến khi hài lòng với vị trí của thanh hướng so với bề mặt.
8. Lắp ốc vít đầu tiên để khóa vị trí.
9. Trượt lắp ráp sang bên kia của bàn và lắp ốc vít thứ hai.
10. Lặp lại các bước 5-9 cho thanh hướng thứ hai nếu cần.
11. Gỡ lắp ráp, lật ngược lại, lắp ốc vít giữa cuối cùng.
