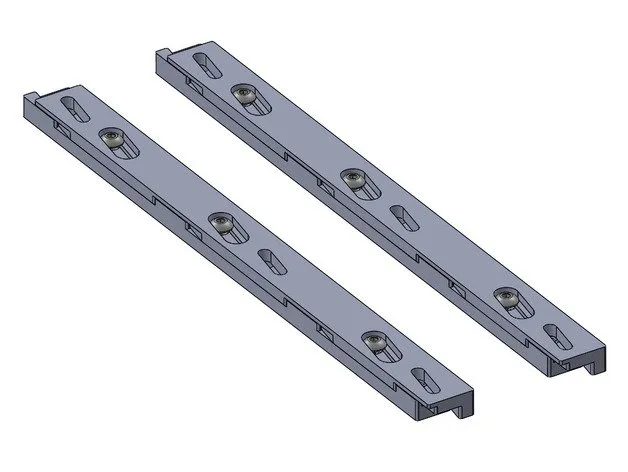

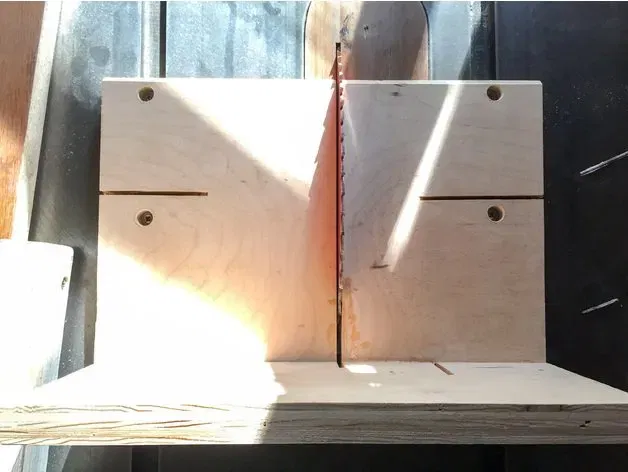

Hệ thống thanh hướng dẫn Zero Play cho máy cưa bàn

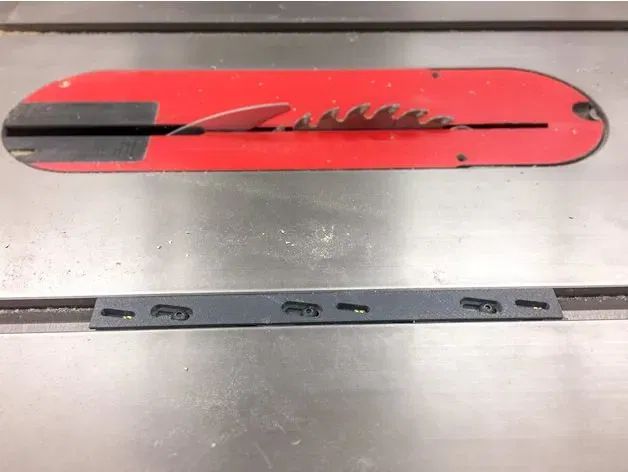

Hệ thống thanh hướng dẫn không chơi không có lỗ là một lợi ích lớn cho bất kỳ ai làm và sử dụng jig trong một môi trường mà các thanh hướng dẫn gỗ thông thường sẽ mở rộng và co lại. Tôi sẽ sử dụng điều này với khe miter của máy cưa bàn của tôi nhưng bạn có thể thấy nó hữu ích với máy cưa băng hoặc bàn router của bạn.

Microjig đã nghĩ ra một giải pháp hay https://www.microjig.com/products/zeroplay Tôi đã dựa vào hướng dẫn sử dụng để thông báo cho thiết kế và lựa chọn phần cứng của mình. https://www.microjig.com/user-manuals#zeroplay xem “Hướng dẫn sử dụng ZEROPLAY”

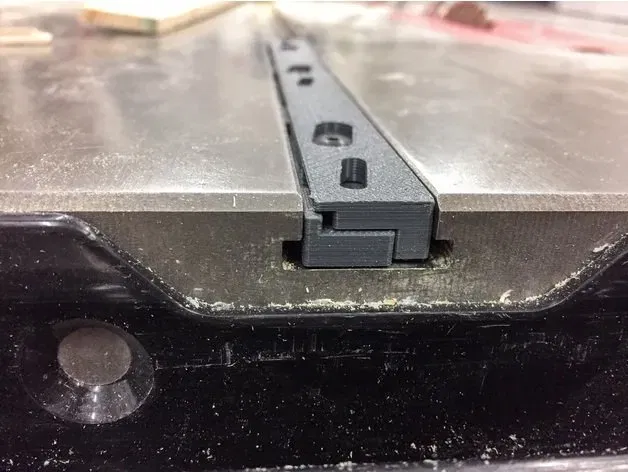

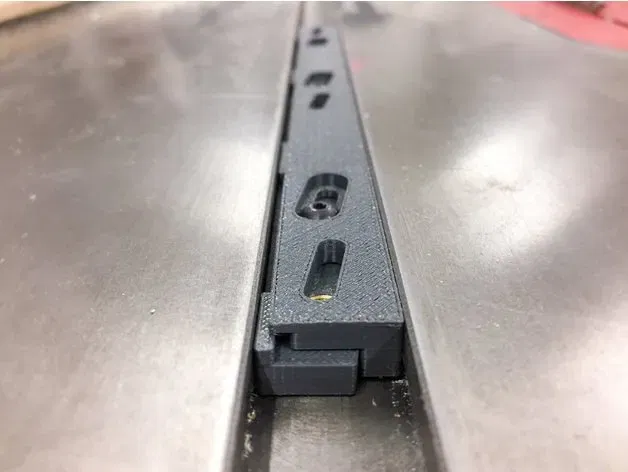

Mẫu hiện tại này có khả năng điều chỉnh để phù hợp với các khe từ 0.688-0.774in (17.5-19.7mm) ĐƠN VỊ STL LÀ INCH

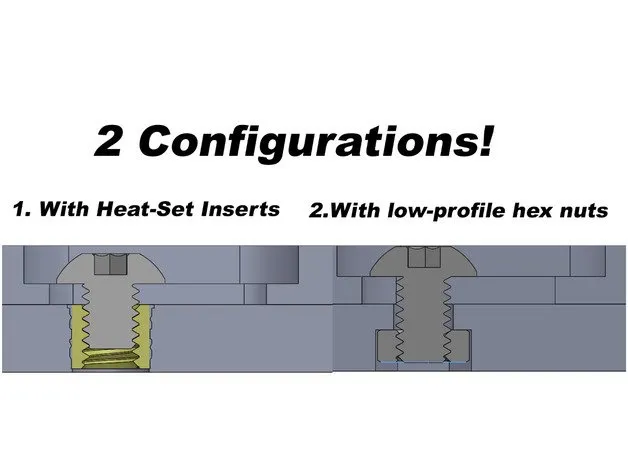

Có hai cấu hình cho thiết kế này. Một cái sử dụng các chèn nhiệt, một cái sử dụng các bu lông dài hơn một chút vào các đai ốc lục giác thấp.

BOM --- Để lắp ráp các thanh cho cấu hình chèn nhiệt ---

2 - top_V2_in.stl prints

2 - base_in.stl print

12 - chèn nhiệt cho nhựa kích thước ren 8-32, chiều dài lắp đặt 0.185" (mcmaster: https://www.mcmaster.com/#93365a140/=1c5hk4f)

6 - vít đầu nút lục giác dài 3/16" ren 8-32 (mcmaster https://www.mcmaster.com/#91306a264/=1c5hkqt)

--- Để lắp ráp các thanh cho cấu hình đai ốc lục giác --- 2 - top_V2_nuts_in.stl prints

2 - base_nuts_in.stl print

12 - Đai ốc lục giác hẹp kích thước ren 8-32 (https://www.mcmaster.com/#90760a009/=1ccrera)

6 - vít đầu nút lục giác dài 1/4" ren 8-32 (https://www.mcmaster.com/#91255a190/=1ccrmoc)

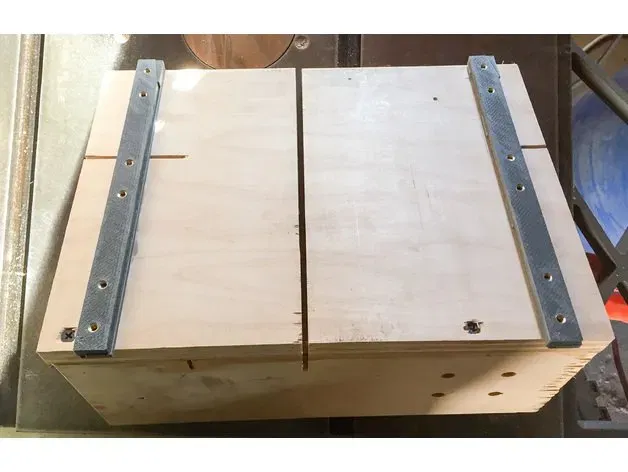

--- Để gắn các thanh vào jig cụ thể của bạn ---

6 - vít đầu chảo dài 1/2" ren 8-32* (mcmaster https://www.mcmaster.com/#91735a194/=1c5hman)

6 - vòng đệm phẳng #10 (mcmaster https://www.mcmaster.com/#92141a011/=1c5hmtj) Để điều chỉnh, bạn sẽ cần một chìa khóa allen 3/32"

Theo dõi hướng dẫn sử dụng (liên kết ở trên) để thiết lập/cài đặt. Tôi đã KHÔNG tạo một mảnh dừng cho thiết lập, vì bạn có thể dễ dàng sử dụng một cái kẹp và vật liệu thừa để đạt được hiệu ứng tương tự.

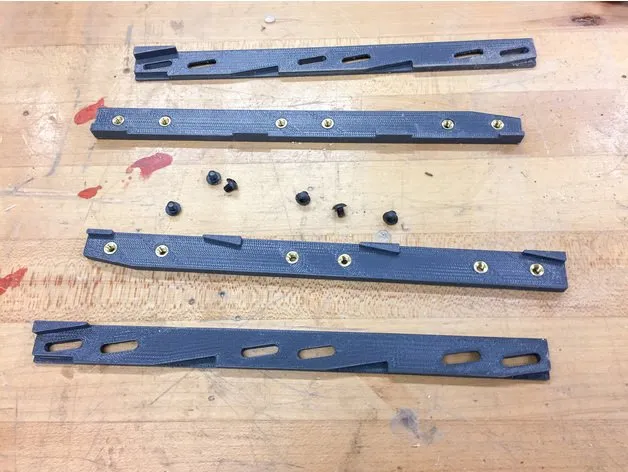

Sau khi các bộ phận in được lấy ra khỏi máy in, tôi đã sử dụng một ít giấy nhám để làm mịn các mặt dài của bản in của tôi (có một chút biến dạng quanh đường nối). Tôi cũng gợi ý rằng bạn nên làm phẳng mặt dưới sau khi lắp đặt các chèn vì vật liệu sẽ phình ra xung quanh các lỗ ở mặt dưới.

Chiều dài này sẽ thay đổi tùy thuộc vào độ dày của tấm nền của jig của bạn hoặc độ sâu mà bạn đang khoan lỗ vào vật liệu đó.
