Tornillo de Banco | Table Clamp (Ê-tô kẹp bàn)

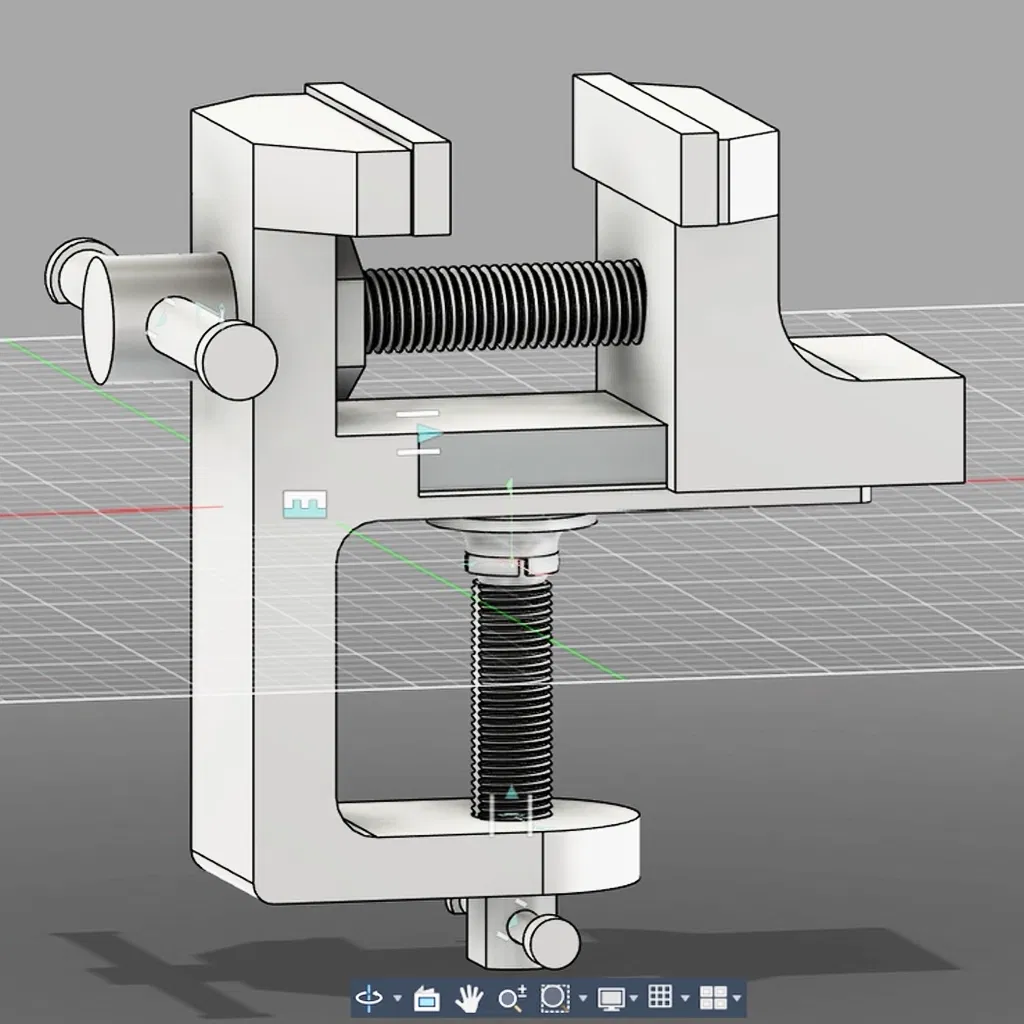

Thiết kế này là một trong những bài tập trong khóa học thiết kế 3D nâng cao mới của tụi mình với Fusion.

• Thông tin khóa học ở đây https://control3d.net/curso-de-diseno-3d-fusion-nivel-intermedio/

• Đăng ký theo dõi tại đây https://control3d.net/registrate/

Tornillo de Banco - Thiết lập in

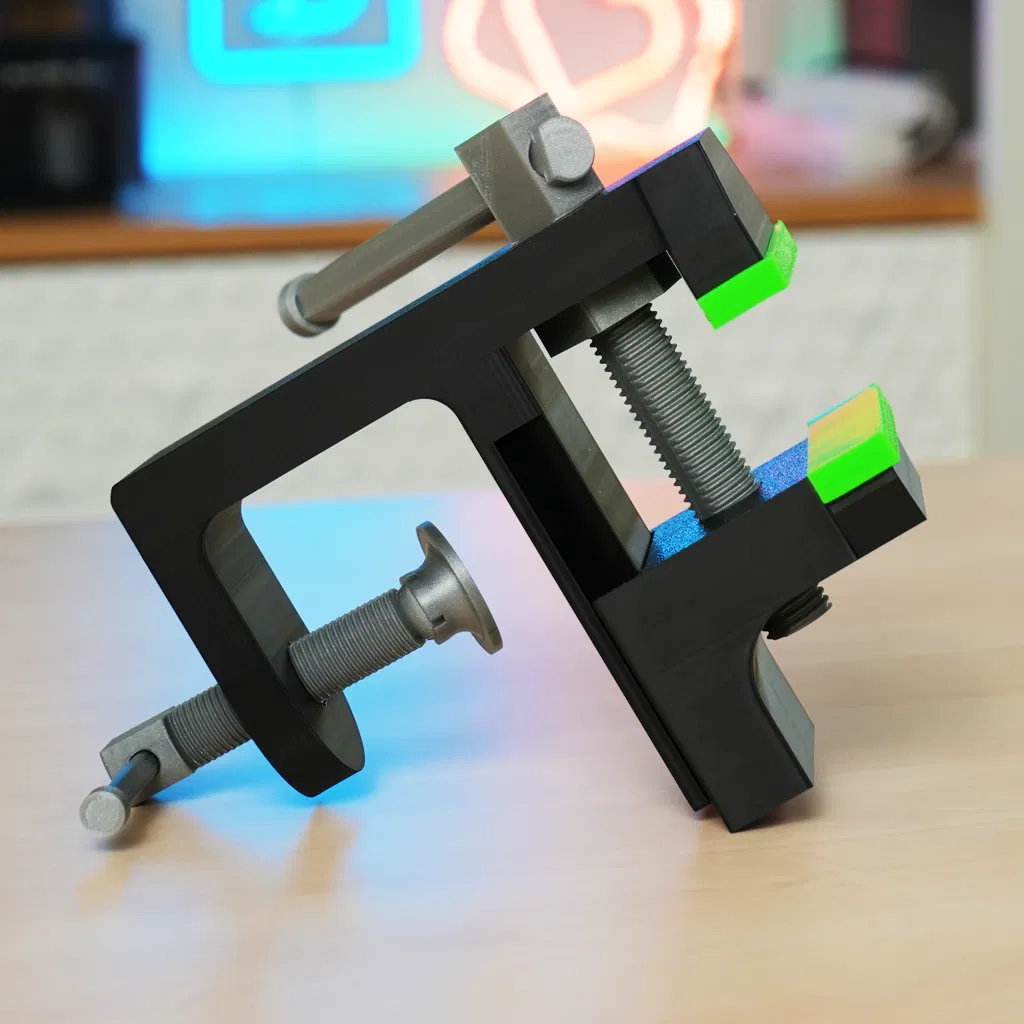

Ê-tô/mordaza kẹp bàn này được thiết kế để in không cần supports, và để phần ren nằm ngang nhằm đạt độ bền cao nhất có thể.

Khuyến nghị nên in ít nhất bằng PETG, với 4 walls và infill 30%, để đủ chắc chắn cho mục đích sử dụng thực tế.

Miếng bọc ngàm kẹp (jaw covers) được in bằng TPU 95A. Model đã được áp dung tolerance ngay từ khâu thiết kế, tuy nhiên vẫn cần lưu ý tolerance và việc calibration tối ưu của filament.

Thông số in khuyến nghị:

• Vật liệu: PETG hoặc ABS/ASA và TPU

• Nozzle: 0,4

• Chiều cao lớp (Layer Height): 0,2

• Perimeters: 4 đến 6

• Infill: 30 đến 50%

Lắp ráp

1. Luồn vít siết (clamping screw) vào phần đế.

2. Gắn vòng chặn (retaining ring) vào vít siết để cố định.

3. Đặt ngàm di động lên rãnh trượt dovetail của đế, đồng thời vặn vít siết vào.

4. Vặn vít chỉnh (adjustment screw).

5. Ép chặt (press-fit) núm chỉnh (adjustment knob) vào đúng vị trí.

6. Gắn các tay đòn (handles) vào đúng lỗ của nó và lắp nắp chụp (caps) để cố định.

7. Gắn miếng bọc bảo vệ ngàm kẹp.

Bench Vise - Thiết lập in

Ê-tô này được thiết kế để in không cần supports, với phần ren nằm ngang để đạt độ bền lớn nhất có thể.

Khuyến nghị rất nên in ít nhất bằng PETG, với 4 walls và infill 30%, để đủ độ cứng chắc cho việc sử dụng.

Miếng bọc ngàm (jaw covers) được in bằng TPU 95A. Model đã được áp dụng tolerance trong thiết kế, nhưng luôn cần cân nhắc tolerance của filament và calibration tối ưu.

Thông số in khuyến nghị:

• Vật liệu: PETG hoặc ABS/ASA và TPU

• Nozzle: 0.4 mm

• Chiều cao lớp (Layer Height): 0.2 mm

• Walls: 4 đến 6

• Infill: 30 đến 50%

Lắp ráp

1. Luồn vít siết (clamping screw) vào phần đế.

2. Gắn vòng chặn (retaining ring) lên vít siết để khóa/cố định.

3. Đưa ngàm di động lên rãnh trượt dovetail của đế trong lúc vặn vít siết.

4. Vặn vít chỉnh (adjustment screw).

5. Ép chặt (press-fit) núm chỉnh (adjustment knob) vào vị trí.

6. Lắp tay đòn (handles) vào đúng lỗ và gắn nắp chụp (caps) để giữ chắc.

7. Gắn miếng bọc bảo vệ ngàm kẹp.
