Thước scale lấy nét tham số cho helicoid adapter M65/M77 17–31 mm

Cập nhật quan trọng

2026-02-23: Thêm nhiều tham số để tinh chỉnh. Thiết kế giờ được tạo “on-the-fly” khi thay đổi bất kỳ tham số nào.

Tóm tắt

Công cụ này tạo ra một file SVG chứa thước scale lấy nét để dùng với các helicoid adapter M65 hoặc M77 loại 17–31 mm mua sẵn. Với một lượng JavaScript hơi “quá tay” và có nhiều hỗ trợ từ ChatGPT, nó tạo được một focusing scale khá sạch, chính xác, với nhãn (labels) phân bố gần như đều cho bất kỳ ống kính nào có FFD trong một khoảng hợp lý (50–500 mm).

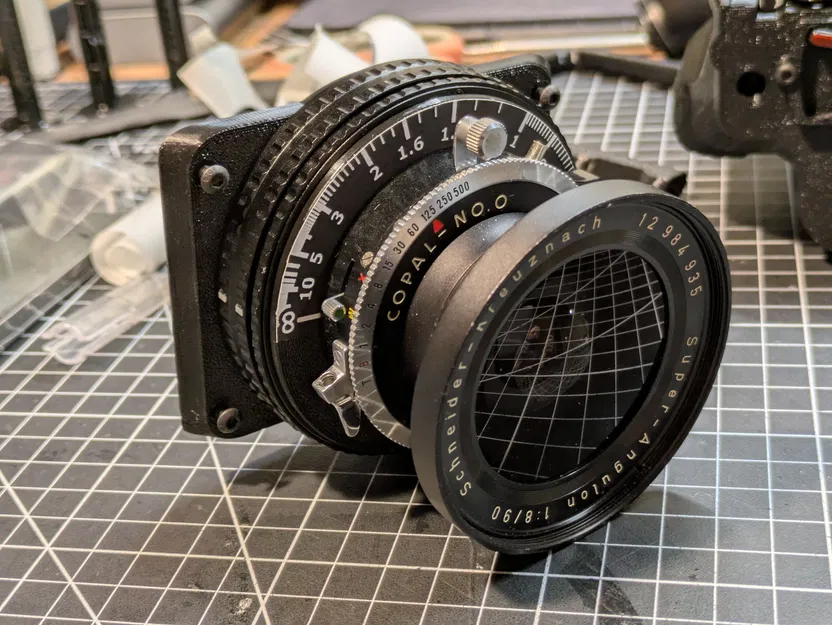

Nó được phát triển chủ yếu cho camera Fat Shot X của mình, nhưng cũng sẽ hữu ích cho các dự án DIY khác dùng những adapter này:

Nó được cung cấp dưới dạng .SVG thay vì một định dạng “native” của trình duyệt như HTML để có thể upload lên đây (Printables hỗ trợ SVG nhưng không hỗ trợ HTML).

Hai file STL là lens board Copal no.0 cho helicoid adapter M65 và M77.

Cách dùng:

1. Mở file Parametric Focusing Scale.svg bằng trình duyệt.

2. Nhập FFD (Flange Focal Distance) của ống kính.

3. Chọn kích thước helicoid: M65 hoặc M77.

4. Nếu bạn muốn dùng spacer để đẩy helicoid ra phía trước (xa khỏi FFD của ống kính), nhập khoảng cách này vào ô Spacer. Tuy nhiên mình không dám đảm bảo scale sẽ ra đúng như ý.

5. Di chuyển Labels bằng cách chỉnh góc preferred (màu đỏ) của chúng. Labels vẫn sẽ “snap” về các con số tròn, nhưng bạn có thể đẩy nhẹ để sang các giá trị khác. Muốn ẩn một label thì kéo nó ra ngoài vùng scale.

6. Bấm Export SVG để lưu một file SVG có thể in được.

Bạn sẽ nhận được một file trông như vầy (ví dụ tạo với FFD = 150 mm cho helicoid M65, có chỉnh labels một chút):

Mẹo lặt vặt

• Các đường màu đỏ sẽ không xuất hiện trong ảnh export.

• Tắt minor và 2nd minor marks để bớt rối hình khi bạn muốn dùng để emboss lên mẫu in 3D, hoặc để tạo đường chạy CNC, hoặc đơn giản là thích nhìn gọn hơn.
