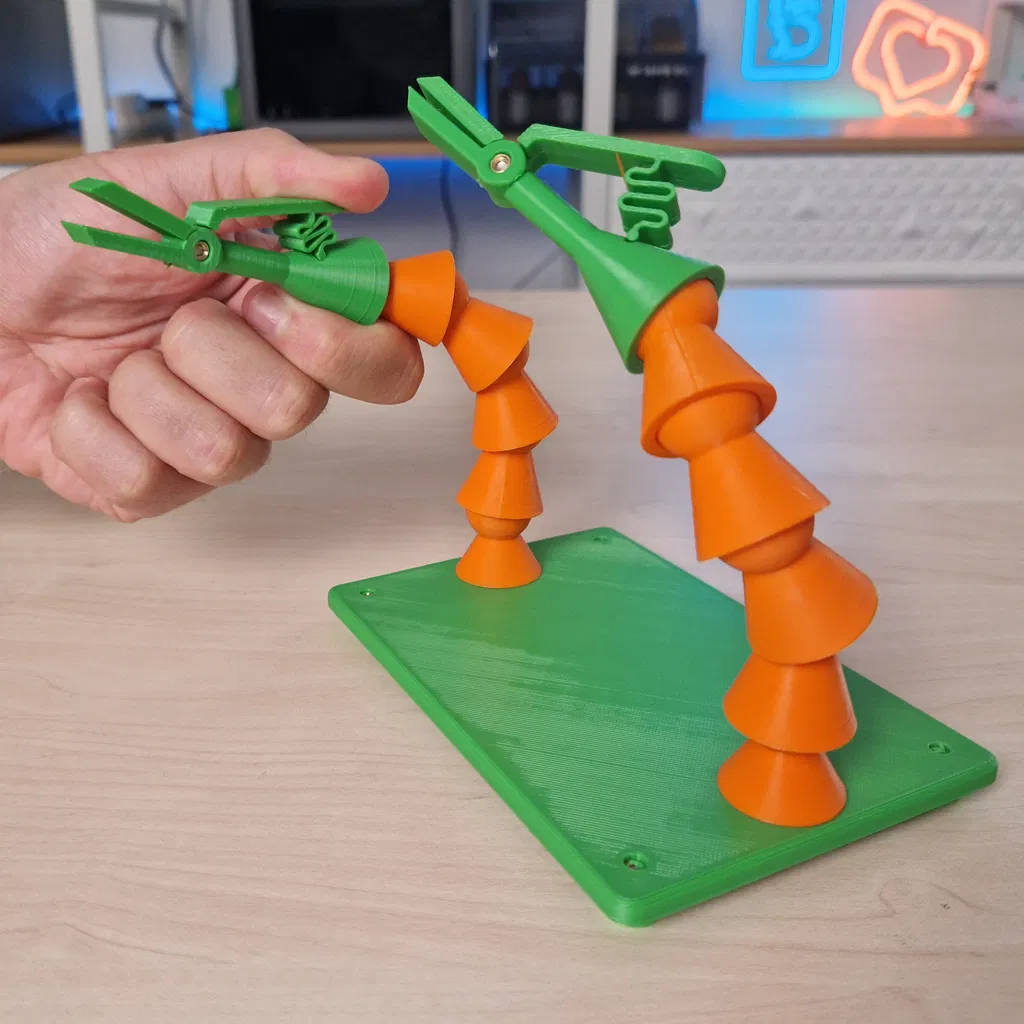

Giá đỡ hàn | Welding tool (Soporte soldadura)

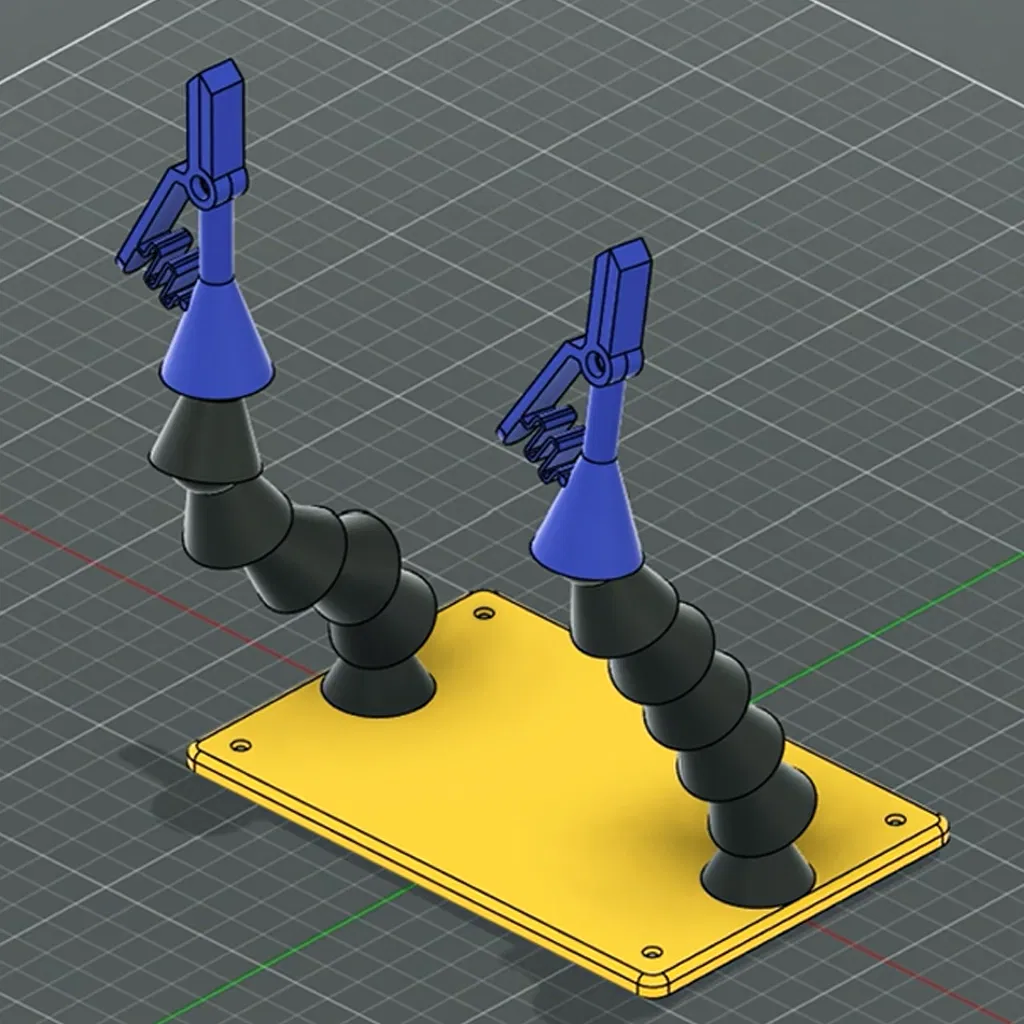

Thiết kế này là một trong những bài tập trong khóa học mới của bên mình về thiết kế 3D nâng cao với Fusion.

• Thông tin khóa học tại đây https://control3d.net/curso-de-diseno-3d-fusion-nivel-intermedio/

• Đăng ký theo dõi tại đây https://control3d.net/registrate/

Soporte soldadura - Thiết lập in

Cái giá đỡ hàn này được thiết kế để in không cần supports.

Khuyến nghị nên in ít nhất bằng PETG, với 4 walls, hoặc vật liệu chịu nhiệt đủ tốt để dùng được khi làm việc.

Phần chân đế được in bằng TPU 95A. Model đã được áp tolerances ngay từ khâu thiết kế, nhưng vẫn cần tính tới dung sai của máy in và việc calib filament cho chuẩn. Các khớp lắp kiểu ép (press-fit), và phải khít mới đúng, vì cần ma sát với vật liệu để giữ được vị trí.

Thông số in khuyến nghị:

• Vật liệu: PETG hoặc ABS/ASA và TPU

• Nozzle: 0,4

• Layer height: 0,2

• Perimeters: 4

• Infill: 10%

Vật tư phụ trợ

• 8 insert ren M3x4

• 6 ốc/vít M3x6

• 2 ốc/vít M3X10

Lắp ráp

1. Gắn 4 insert ren vào phần base

2. Bắt 4 chân đế bằng 4 vít M3X6

3. Đặt insert vào các khớp ở base

4. Bắt các khớp vào base bằng vít M3X10

5. Lắp các khớp lại với nhau, chia thành 2 cụm, mỗi cụm 5 khớp. Phần khớp của kẹp (clamp) để làm sau cùng

6. Đặt insert vào trục của kẹp

7. Bắt 2 phần của kẹp lại với nhau

8. Gắn khớp của kẹp vào phần còn lại

Welding Support - Thiết lập in

Giá đỡ hàn này được thiết kế để in mà không cần supports.

Khuyến nghị in ít nhất bằng PETG, với 4 walls, hoặc vật liệu có khả năng chịu nhiệt đủ tốt để hoạt động hiệu quả.

Phần chân đế được in bằng TPU 95A. Model đã áp tolerances trong thiết kế, nhưng luôn cần lưu ý dung sai của máy in và việc calib filament tối ưu. Các khớp sẽ snap vào vị trí và cần rất khít, vì vật liệu phải tạo ma sát để giữ nguyên vị trí.

Thông số in khuyến nghị:

• Vật liệu: PETG hoặc ABS/ASA và TPU

• Nozzle: 0.4 mm

• Layer height: 0.2 mm

• Walls: 4

• Infill: 10%

Phần cứng bổ sung

• 8 x insert nhiệt M3x4 (heated inserts)

• 6 x vít M3x6

• 2 x vít M3x10

Lắp ráp

1. Gắn 4 insert nhiệt vào phần base.

2. Bắt 4 chân bằng 4 vít M3x6.

3. Đặt các insert vào các khớp ở base.

4. Bắt các khớp vào base bằng vít M3x10.

5. Lắp toàn bộ các khớp lại với nhau thành 2 cụm, mỗi cụm 5 khớp. Chừa các khớp của kẹp (clamp) lại làm sau.

6. Đặt insert vào trục kẹp.

7. Bắt 2 phần của kẹp lại với nhau.

8. Gắn khớp kẹp vào phần còn lại của cụm lắp ráp.
