Elastic Rotor – Động cơ khí nén TPU Flex-Seal
Cơ cấu air engine dạng quay với rotor tròn trong vỏ elip, dùng flap TPU đàn hồi để tự làm kín mà không cần lò xo. Flap uốn theo bán kính thay đổi, tạo túi khí giãn–co khi quay. Nguyên mẫu ảnh in PLA chỉ để kiểm kích thước.
Mô tả
Elastic Rotor – A TPU Flex-Seal Air Engine

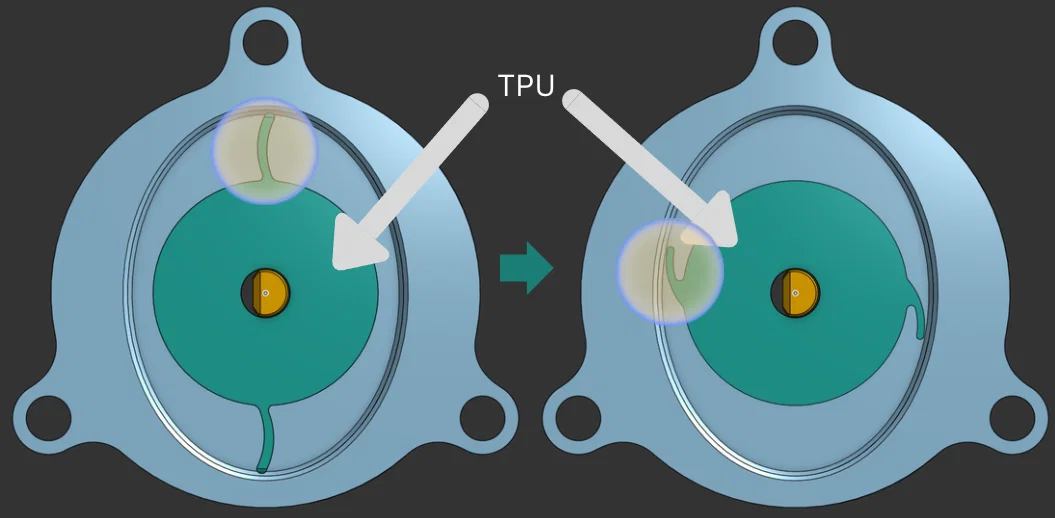

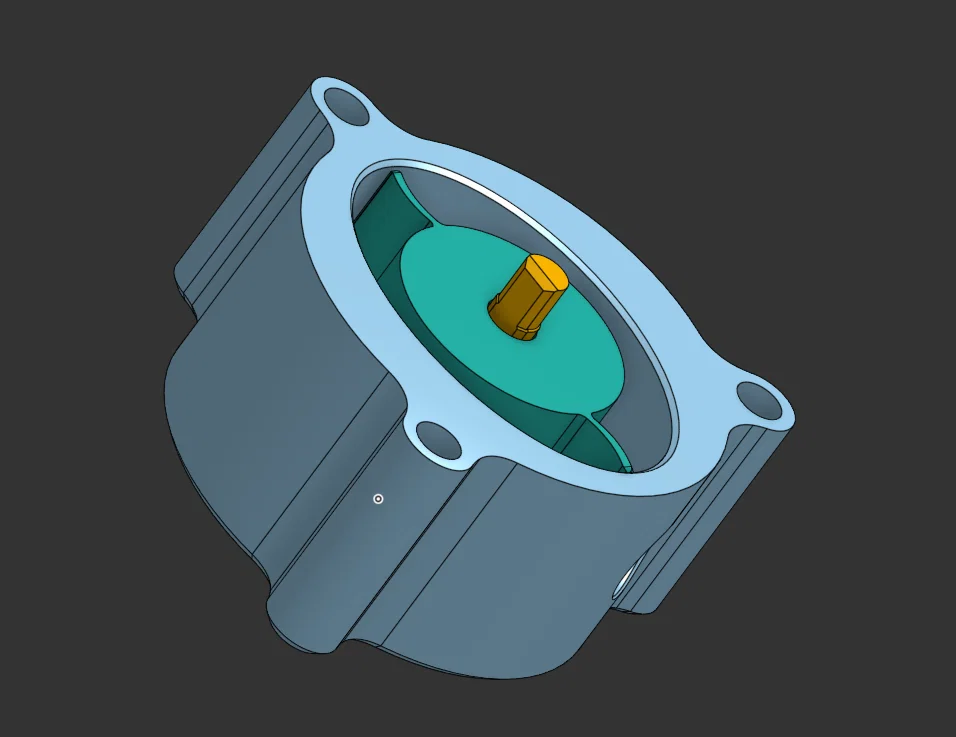

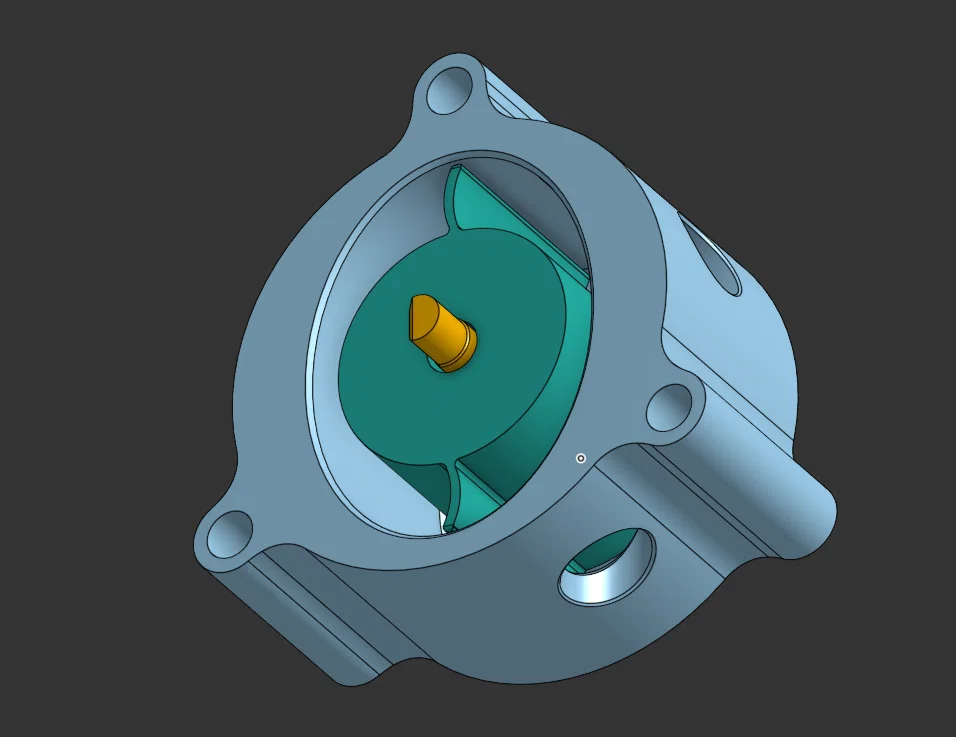

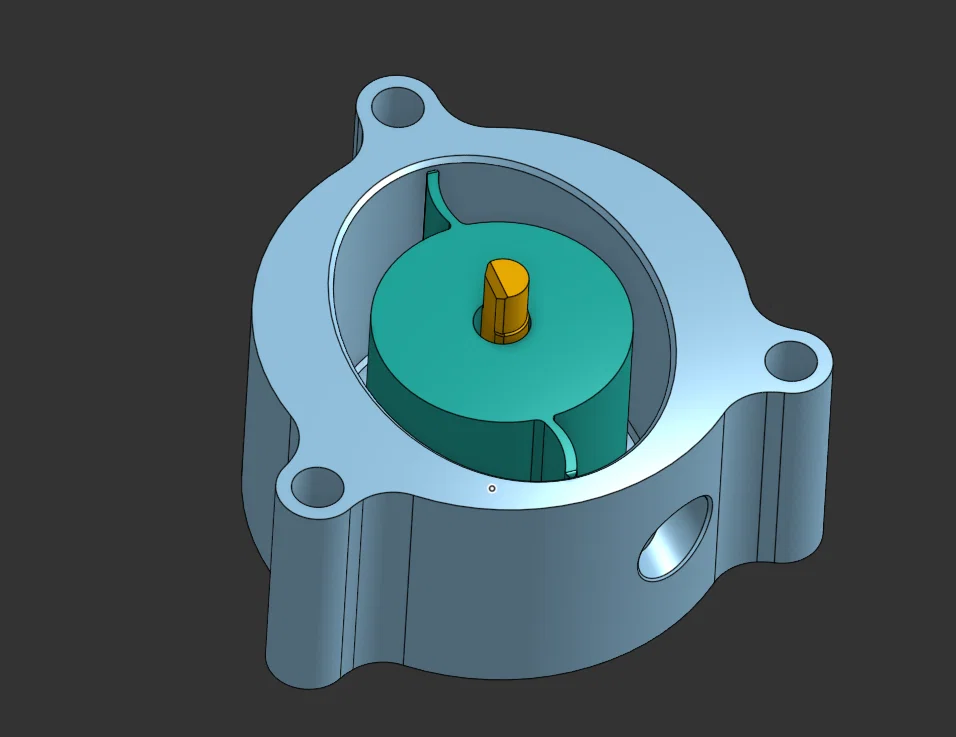

Dự án này khám phá một cơ cấu khí nén dạng quay, nơi độ linh hoạt thay thế cho cánh gạt trượt (sliding vanes) hay lò xo truyền thống. Một rotor tròn hoạt động bên trong vỏ (housing) hình elip, và các flap dẻo được thiết kế để biến dạng theo bán kính buồng thay đổi. Tính đàn hồi của TPU giúp các flap tự điều chỉnh như gioăng làm kín, tạo ra các “túi khí” giãn nở và co lại trong quá trình quay.
Khác với vật liệu cứng, TPU cho phép uốn cong có kiểm soát, ôm bề mặt, và làm kín không cần lò xo — biến độ linh hoạt của vật liệu thành yếu tố chức năng cốt lõi của thiết kế.
⚠ Ghi chú nguyên mẫu (Prototype):

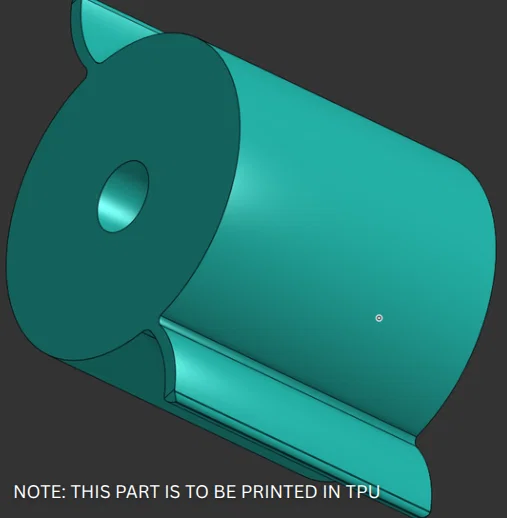

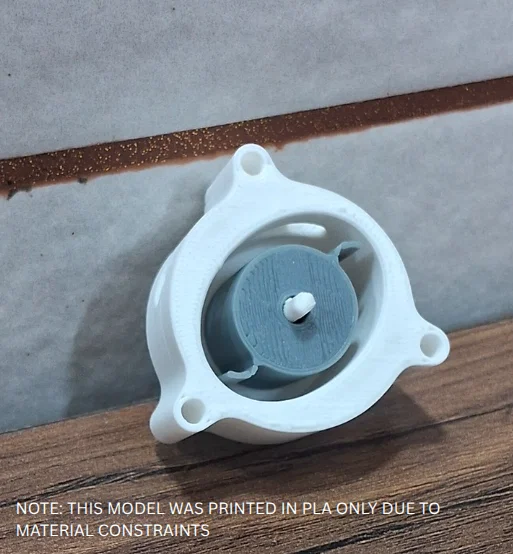

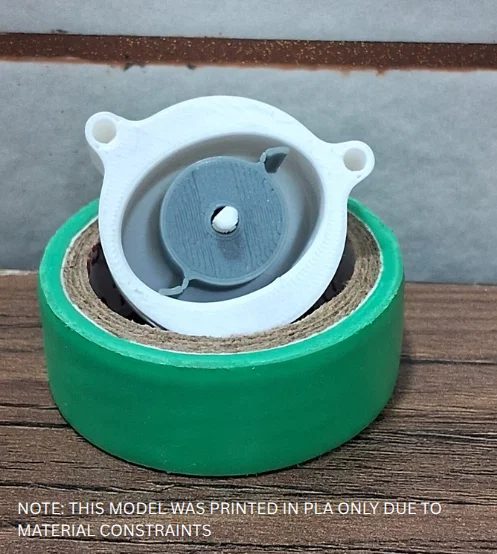

Mẫu in xuất hiện trong hình được in bằng PLA để kiểm tra kích thước/do độ chính xác hình học do hạn chế vật liệu, vì lúc đó chưa có filament TPU. Các flap được thiết kế riêng để in bằng TPU (độ cứng khoảng ~95A Shore) thì mới vận hành đúng.
Thiết kế này cho thấy vật liệu “compliant” có thể thay cho cơ cấu cơ khí phức tạp bằng cách biến độ đàn hồi thành một bộ phận làm việc thực thụ.
