Vỏ (Case) cho Elecrow ThinkNode M2

Đây là một cái case cho bo ThinkNode M2 Meshtastic. Mình tìm được file STP đầy đủ trên Github. Có vẻ đây là file dùng cho vỏ ép nhựa (injection molded case) của họ. Mình import file vào Fusion 360, rồi chỉnh sửa một số chi tiết để thân thiện hơn khi in 3D. Sau đó mình export các cụm (subassemblies) khác nhau ra thành các file STL riêng.

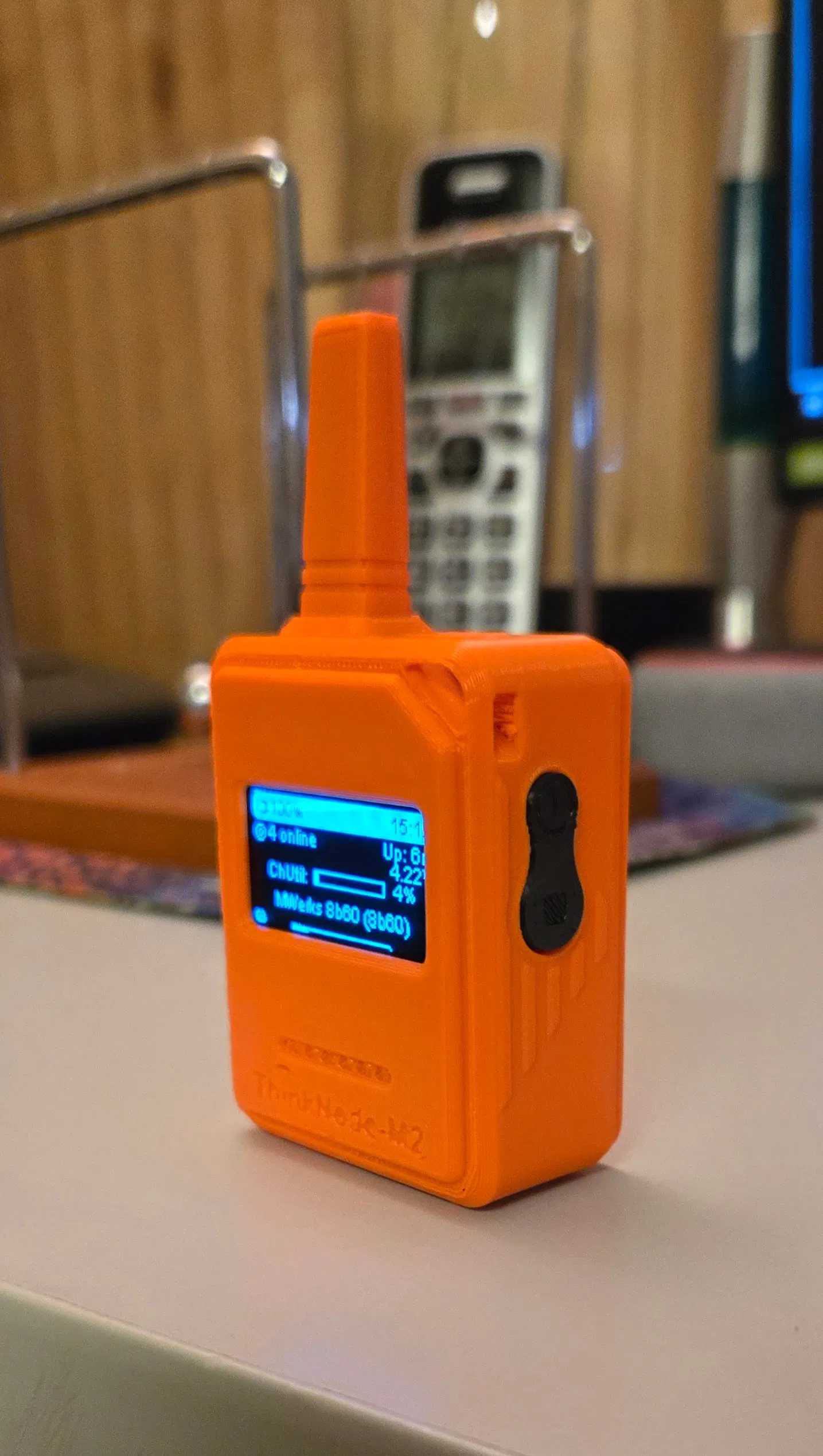

Với phần mặt trước của case, mình đặt hướng úp mặt xuống và dùng organic supports. Với phần vỏ anten (antenna housing), mình đặt sao cho mặt trên nằm trên build plate và dùng brim 10mm. Với cần bấm nút hông (side button rocker), mình đặt hướng để mặt nút nằm trên build plate và dùng snug supports. Cái case mẫu trong hình in bằng PLA, nhưng mình sẽ in lại bằng PETG để bền hơn.

Build Notes: Mình phải khoan/nới rộng lại lỗ bắt vít ở các trụ (posts) nơi tấm lưng (backplate) bắt vào phần mặt trước. Việc này giúp đảm bảo vít đi thẳng vào phần mặt trước. Mình dùng vít tự ren M1.7x*6 (self tapping screws). Đầu tiên mình lắp button rocker. Phần này hơi lằng nhằng, nên nhớ canh cho cái tay nhỏ (little arm) vào đúng vị trí. Mình trượt anten vào housing rồi gắn cụm đó vào phần mặt trước. Sau đó cần uốn và đi dây anten (antenna lead) cẩn thận để không bị kẹp trong vỏ hoặc cấn vào các trụ bắt vít. Nhớ đảm bảo board nằm áp sát (flush) chắc chắn ở mặt trong. Nếu đóng nắp lưng không đều, kiểm tra lại xem board đã ngồi hết cỡ chưa.
