Vỏ đồng hồ ESP32 dev + MAX7219 (Clock housing)
Vỏ đồng hồ nhỏ gọn cho ESP32 dev board và màn MAX7219 matrix, thiết kế chủ yếu press-fit. In PETG hoặc PLA đều được. Cần 2 ốc M3 x 8mm để cố định ESP32 (hoặc dán keo/băng keo).
Mô tả
Vỏ đồng hồ này chủ yếu là lắp kiểu press-fit (ấn khít). Mình dùng PETG màu đỏ và đen trong hình, nhưng PLA thì cũng ổn. Mình đã ghi màu mình dùng ngay trong tên từng part để bạn dễ tham khảo.
-

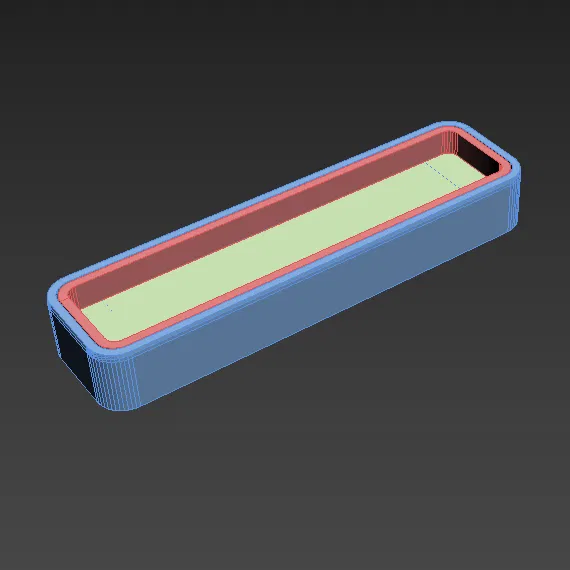

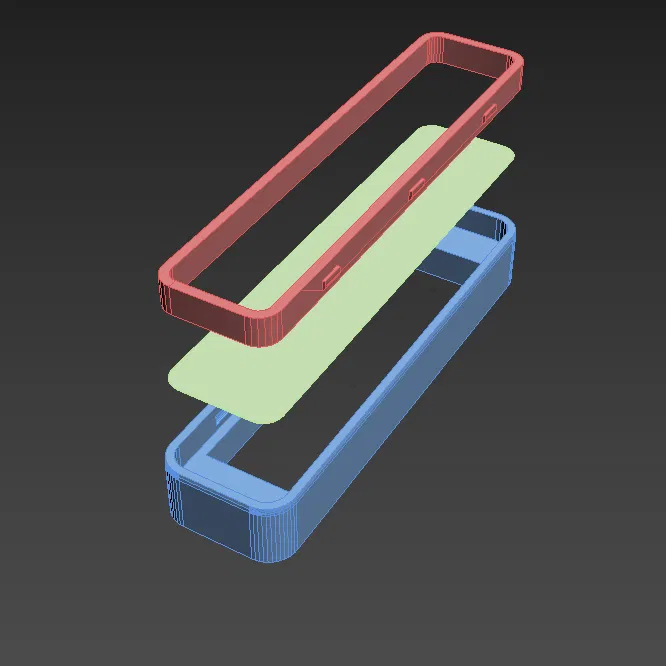

Đặt miếng Diffuser vào phần hõm (recess) phía ngoài của Case Front.
-

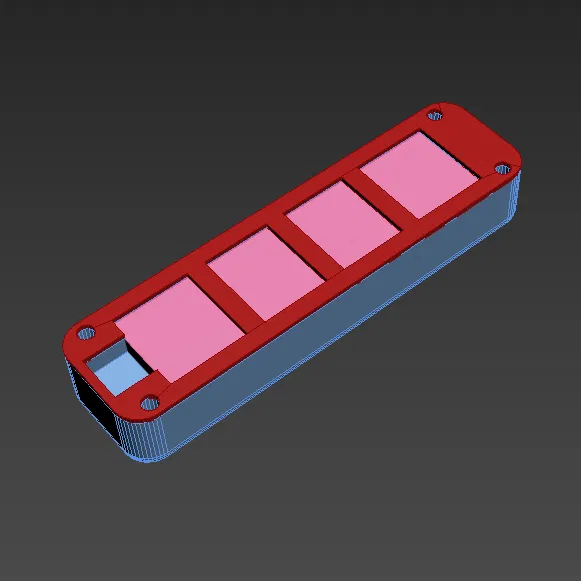

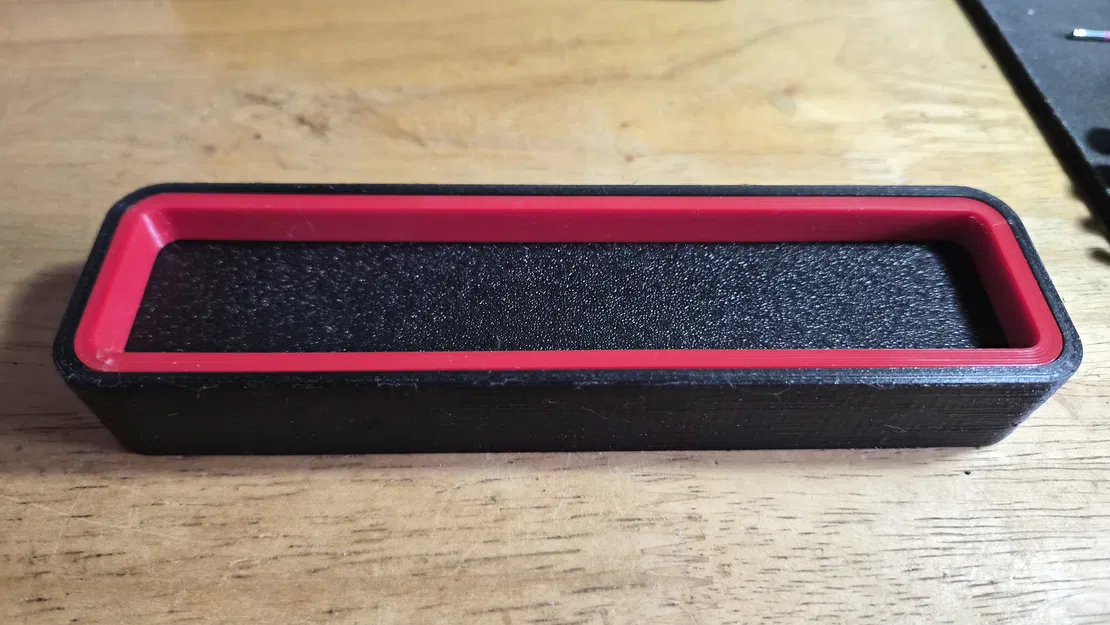

Ấn Fascia vào mặt trước của Case Front, chụp lên trên Diffuser.
-

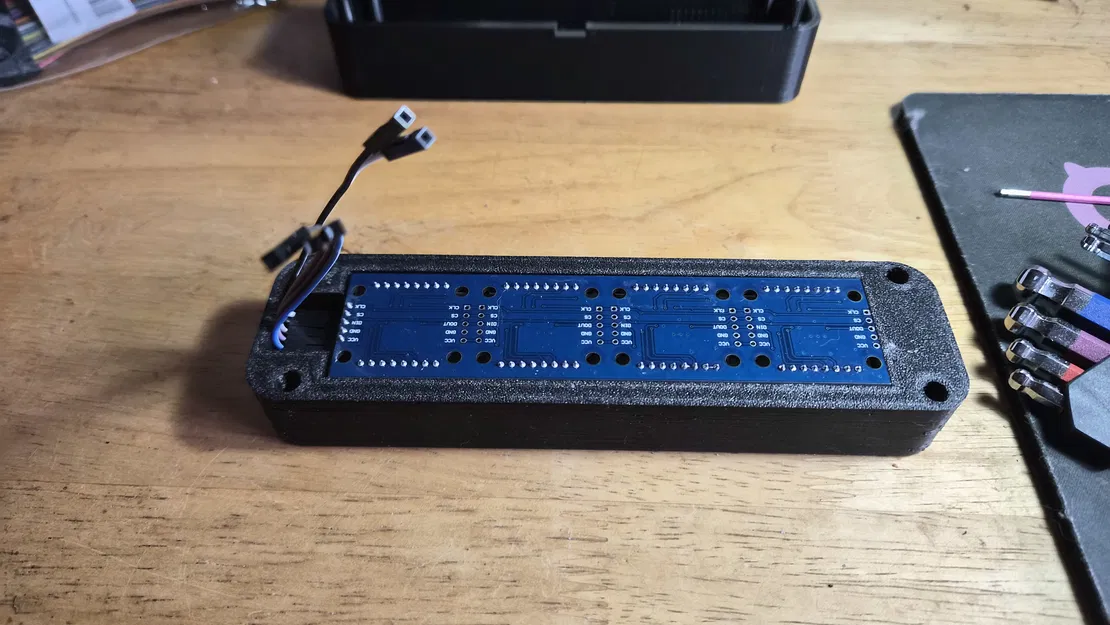

Đặt module LED display vào mặt sau của Case Front, với dây đã gắn vào các pin và uốn dây hướng ra ngoài.
-
Đặt Screen Support lên trên LED display, luồn dây đi xuyên qua Screen Support.
-

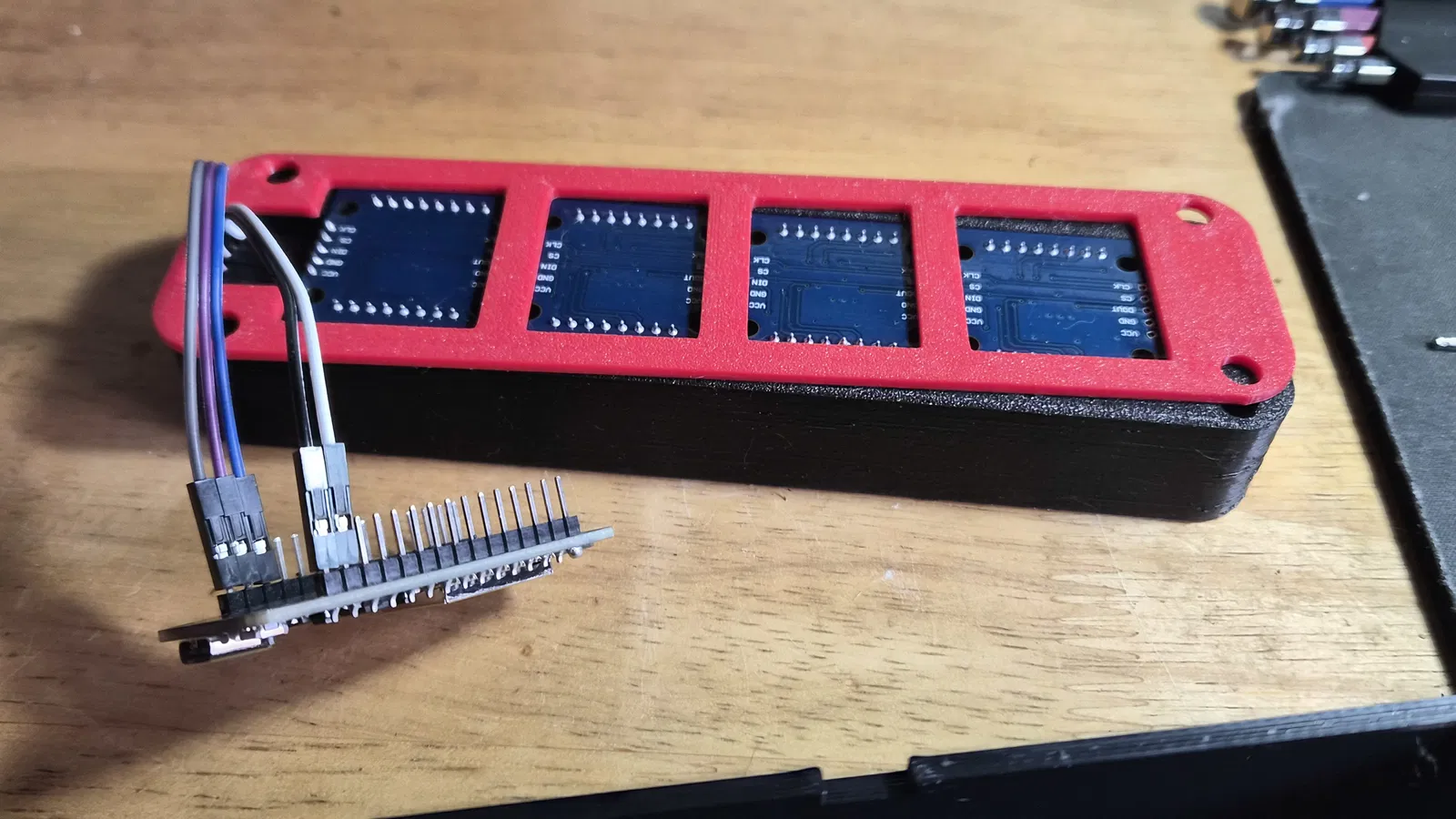

Nối dây từ display vào ESP32 theo nhu cầu của bạn.
-

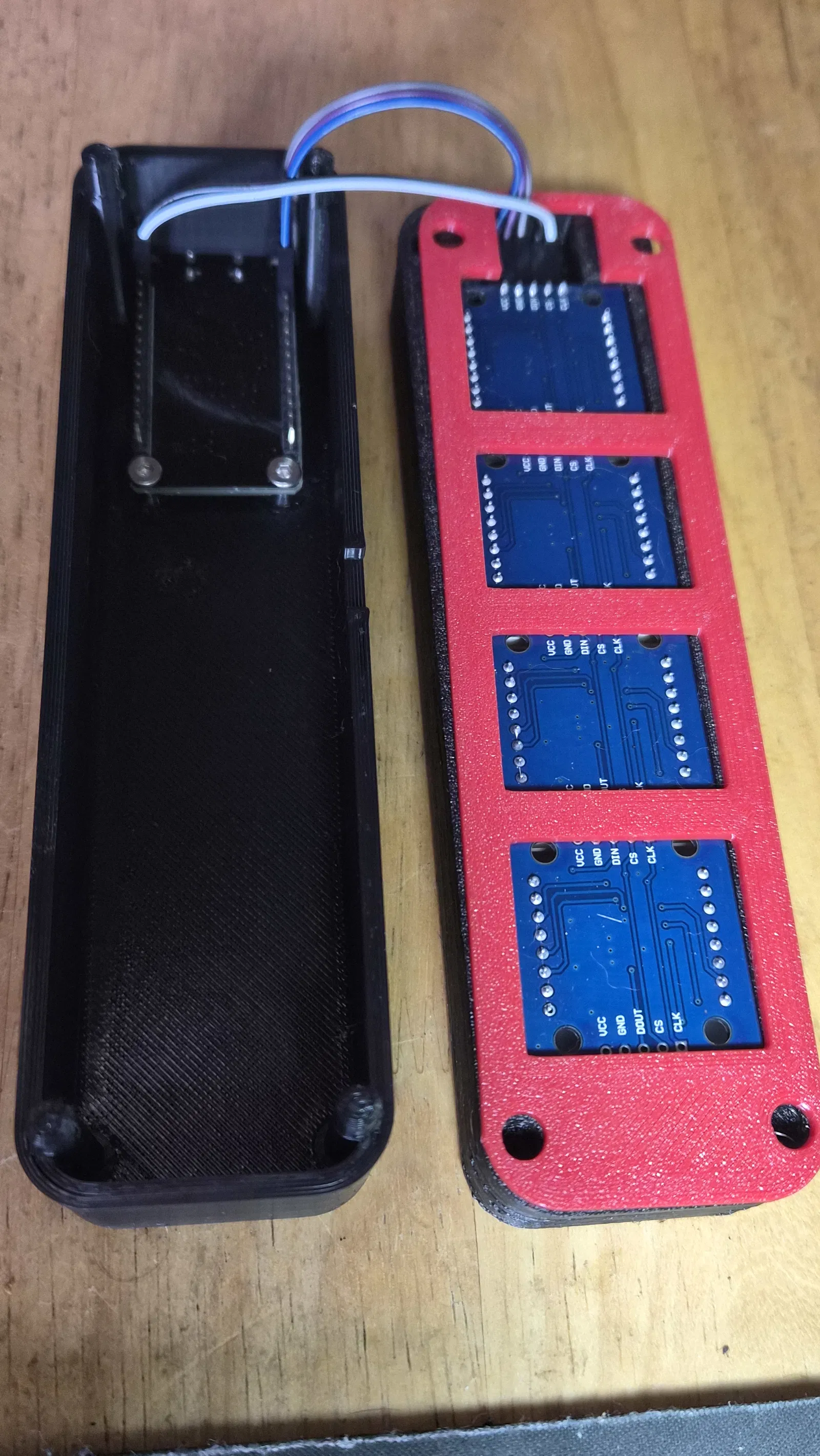

Lắp ESP32 vào Case Back. Mình dùng 2 con ốc M3 x 8mm, nhưng nếu bạn thích thì có thể dán keo hoặc dán băng keo 2 mặt.
-

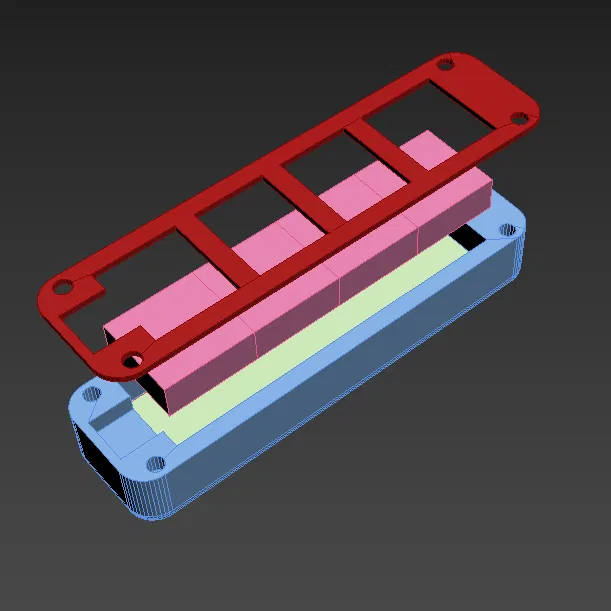

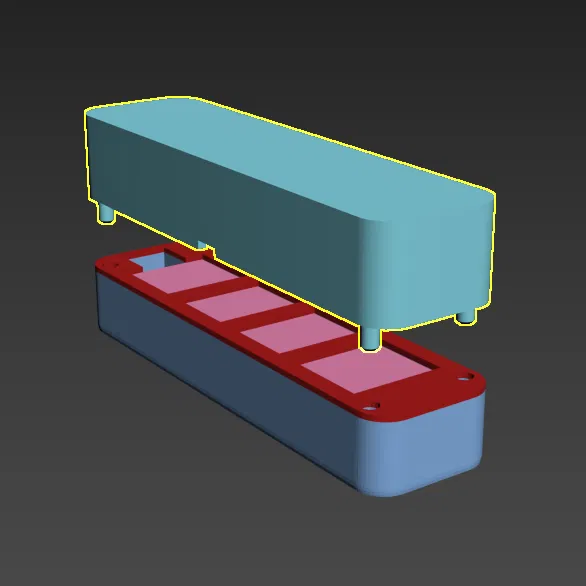

Lật ngược Case Back lại, rồi cẩn thận ấn 4 thanh (rods) xuyên qua 4 lỗ của Screen Support và vào Case Front.
-
Ấn khít lại cho chắc, và chú ý đừng kẹp/đè dây cáp ở bên trong!
Cập nhật 24-Feb-2026 - đổi các chốt (pins) trên Case Back thành dạng có rãnh (slotted) với bán kính bo lớn hơn, nên sẽ bám/giữ tốt hơn.
