Hộp đựng pin Coin Cell / Button Cell (Tùy biến)

Đây là hộp đựng pin cúc áo / pin coin cell. Mẫu này được remix từ parametric Small-Battery Case của George F và có thêm nhiều cải tiến:

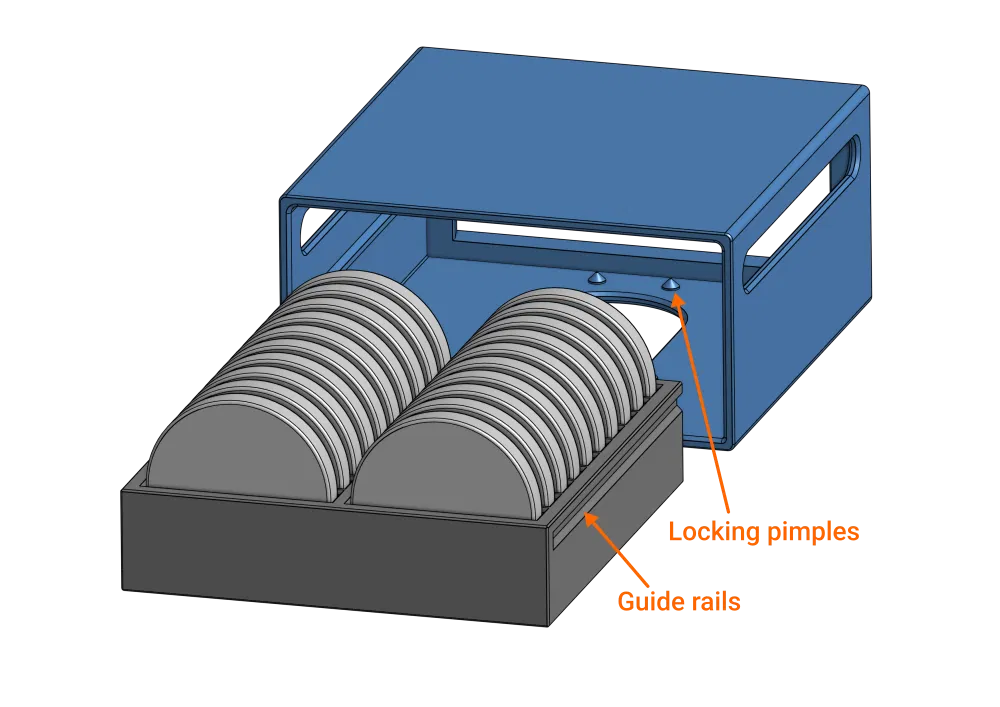

• Ray trượt (slider rails)

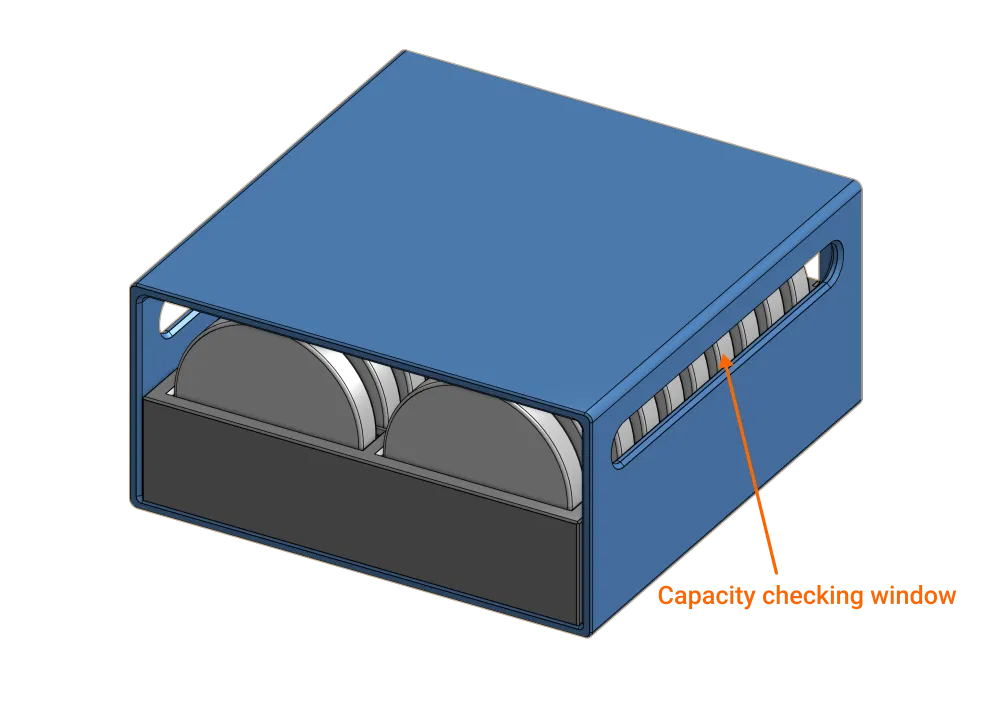

• Cửa sổ hai bên để kiểm tra còn bao nhiêu viên pin
• Cơ chế khóa để tránh phần khay (crate) bị trượt ra khỏi vỏ (sleeve) ngoài ý muốn
• Thanh trượt bằng ngón cái (thumb slider) ở phía dưới

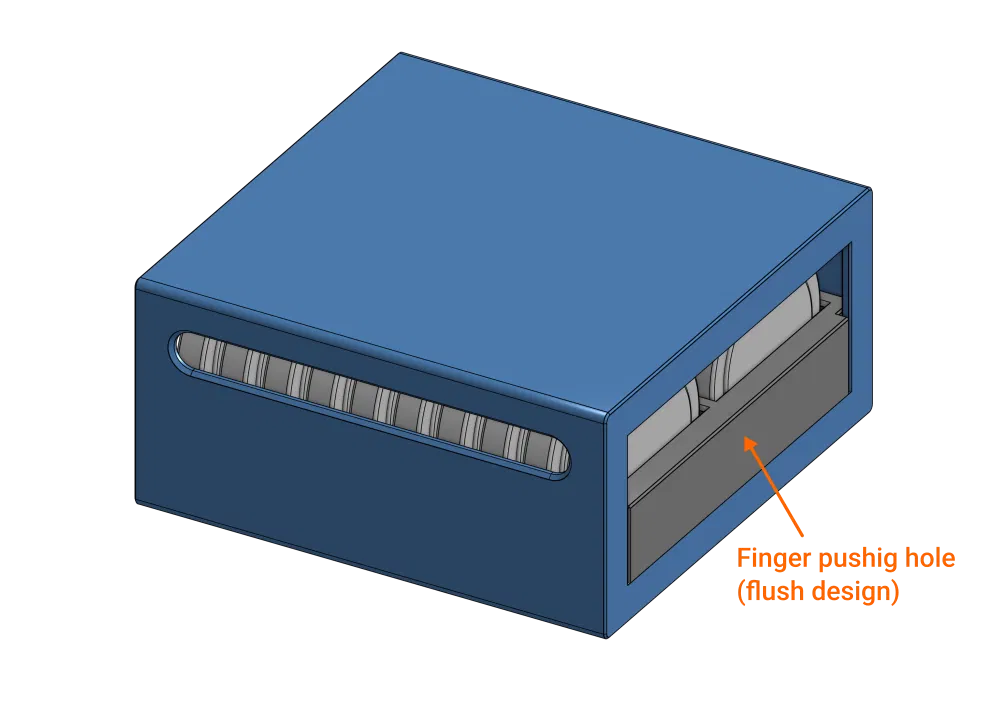

• Phần khay phẳng khít với vỏ ở phía sau
• Đáy kín
• STL tạo sẵn cho nhiều loại pin
• Tùy biến trong Onshape (kéo xuống để xem thêm thông tin)

In ấn (Printing)

Nhớ canh chỉnh (calibrate) máy in cho chuẩn. Hai phần phải lắp khít với nhau. Over extrusion hoặc extrusion không đều có thể làm lắp bị sít hoặc lỏng.

In các chi tiết đúng theo hướng mặc định. Tất cả file STL đã được xoay sẵn.

Thiết lập in (Print Settings)

• Vật liệu: PLA, PETG, v.v.
• Extrusion width: 0.4mm
• Layer height: 0.2mm
• Perimeters: 3 hoặc 4
• Top / bottom solid layers: 4
• Infill: 10% (có thể không cần infill cũng được)

STL tạo sẵn (Pre-generated STLs)

Trong tab có một thư mục cho từng loại pin. Mỗi loại pin sẽ có nhiều phiên bản với sức chứa khác nhau.

Cách đặt tên file như sau:
[NAME]_[TOTAL_CAPACITY]_[COLUMNS]_(Crate or Sleeve).stl

Lưu ý: Ngoài các loại trong hình, những kích thước pin khác chưa được test. Kích thước được lấy từ datasheet trong Umtel components library. Nếu bạn thấy kích thước nào sai, nhắn mình một tin. Danh sách tên tương đương của pin lấy từ Wikipedia.

Các hộp tạo sẵn hiện có (Available Pre-generated Cases)

Tùy theo kích thước pin, có sẵn các hộp với tổng sức chứa 64, 40, 32, 20, 16 hoặc 10 viên, và với 4, 2 hoặc 1 cột.

Name / Prefix

Equivalent / Alternative Name

CR1025

5033LC

CR1216

5034LC

CR1220

5012LC

CR1616

CR1620

5009LC

CR1632

CR2020

CR2025

5003LC

CR2032

5004LC

CR2354

560

CR2430

5011LC

CR2450

5029LC

CR927

SR41

AG3, SG3, G3-A, LR41, 192, 384, 392, 6135-99-949-0402, QR41, LR736, SR736, 1135SO, 1134SO

SR44

AG13, SG13, LR44, LR154, 6135-99-792-8475, 6135-99-651-3240, A76, S76, EPX76, 157, 303, 357, 1128MP, 208–904, A-76, A613, AG14, AG-14, CA18, CA19, CR44, D76A, G13A, G13-A, GDA76, GP76A, GPA7, GPA75, GPA76, GPS76A, KA, KA76, AG76, L1154, L1154C, L1154F, L1154G, L1154H, LR44G, LR44GD, LR44H, MS76H, PX76A, PX675A, RPX675, RW82, SB-F9, V13G, 357A, LR1154, SR1154, 1166A, 1107SO, 1131SOP

SR54

AG10, SG10, G10-A, LR54, 189, 387, 389, 390, L1131, LR1130, SR1130, 6135-99-796-0471, LR1131, SR1131, 1138SO

Tùy biến (Customization)

Bạn có thể tạo hộp cho một loại pin có sẵn với sức chứa và số cột theo ý. Hoặc tự tạo hộp cho loại pin “Custom” bằng cách nhập kích thước pin.

Bấm link bên dưới để bắt đầu tùy biến.

> CUSTOMIZE IN ONSHAPE <

Cách tùy biến (How To Customize)

1. Mở link ở trên.
2. Ở góc trên bên trái, đổi phần configuration theo nhu cầu. Có thể bạn phải kéo chỉnh kích thước khu vực đó để thấy hết các tùy chọn. Mô tả các tùy chọn nằm bên dưới.
3. Ở góc dưới bên trái, bấm chuột phải vào parts và chọn “Export”.
4. Trong hộp thoại Export, chọn
   • Format: STL
   • Units: millimeter (quan trọng!)

Các tùy chọn cấu hình (Configuration Options)

Battery Type

Loại pin. Dùng bảng phía trên để tìm tên chuẩn. Nếu pin bạn không có trong danh sách, chọn “Custom” và tự nhập kích thước pin.

Capacity

Số viên pin tối thiểu bạn muốn chứa. Con số này sẽ được làm tròn lên nếu không chia hết cho số cột.

Columns

Số cột trong hộp. Số viên pin mỗi cột = capacity chia cho giá trị này, rồi làm tròn lên.

Battery Diameter

Nếu bạn chọn “Custom” cho loại pin, bạn có thể nhập đường kính pin.

Battery Thickness

Nếu bạn chọn “Custom” cho loại pin, bạn có thể nhập độ dày pin.

Thumb Slider

Bỏ chọn nếu bạn muốn tắt khe Thumb Slider. Cái này hữu ích khi hộp pin quá nhỏ nên khó render khe, hoặc đơn giản là bạn không thích.

Print Orientation

Chọn mục này để export model 3D đúng hướng để đem đi in.
