Hộp đựng pin nhỏ (Parametric)

Hộp lưu trữ pin nhỏ

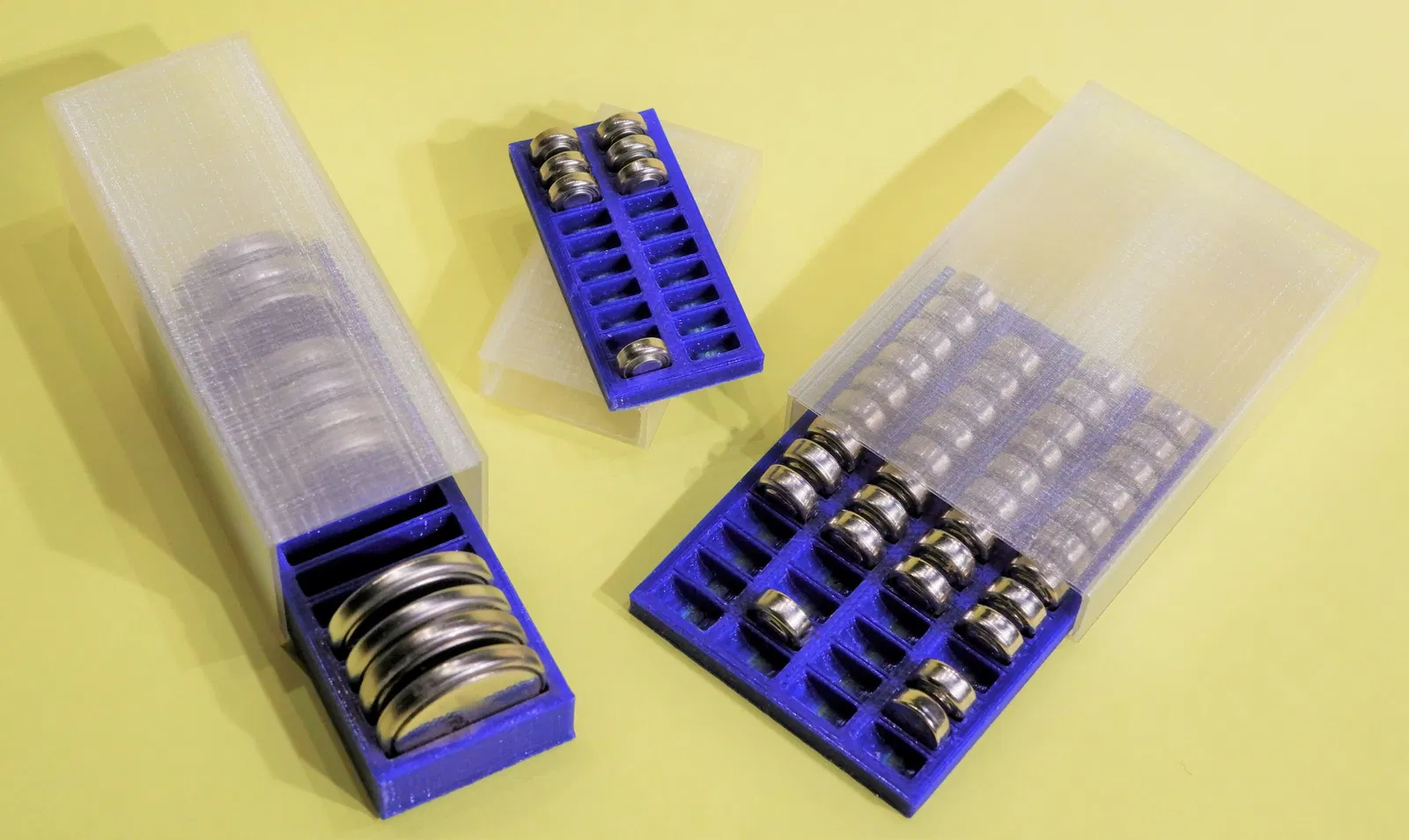

Các loại pin nhỏ cho đồng hồ, máy tính bỏ túi và những thiết bị đo/điện tử khác có thể được cất trong các khay (rack) này kèm theo vỏ bọc vừa khít. Thông qua file nguồn OpenSCAD, bạn có thể khai báo bất kỳ kích thước pin nhỏ nào bằng cách nhập đường kính và độ dày của pin. Số ô để pin cũng có thể cấu hình bằng một mảng số hàng và số cột của khay. Theo thiết lập mặc định, bản in sẽ là 10 viên CR2032 sắp theo 1 cột gồm 10 hàng. CR2032 là pin coin cell phổ biến, nên file .stl của nó đã được gửi lên Printables, nhưng cái “đã” nhất là ở file OpenSCAD đi kèm. Ảnh minh hoạ cho thấy nhiều kích thước pin và cách sắp mảng khác nhau.

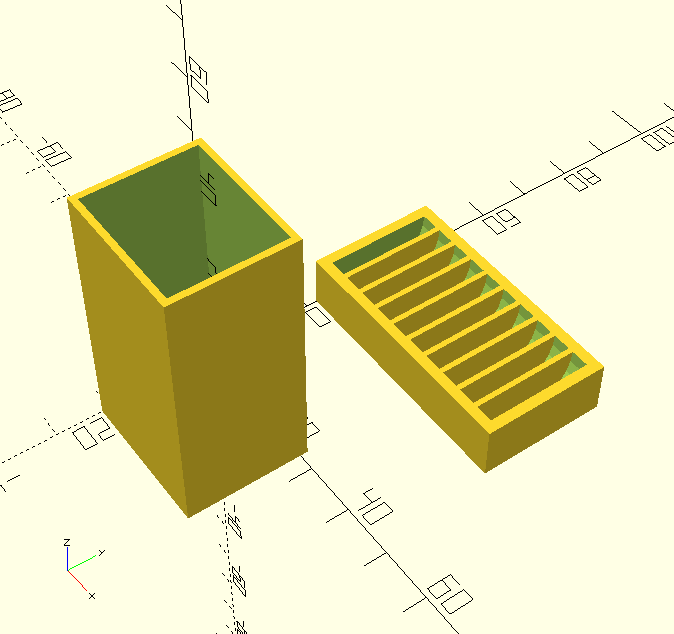

Mình khuyến nghị chạy thử bằng OpenSCAD — tải miễn phí — để cấu hình chỉ 1 hàng pin. Nói cách khác, làm khay thử và vỏ (case) thật ngắn. Thử độ vừa với pin khi đặt pin vào khay. Nếu không khít, bạn chỉnh lại vỏ bằng OpenSCAD hoặc ngay trong slicer.

Cả khay và vỏ (trong file OpenSCAD còn gọi là “sheath”) đều được mã hoá trong file nguồn. Nếu muốn in tách riêng (ví dụ khay in màu đặc còn vỏ in trong suốt), bạn có thể comment out một trong hai phần. Để in không cần supports, vỏ được đặt đứng với chiều dài lớn nhất theo trục z. Để giảm nguy cơ lệch lớp (layer shifts) và các sự cố in khác, bạn nên cấu hình mảng có hơn 1 cột để giảm chiều dài tổng. Một ưu điểm bất ngờ nhưng rất hữu ích của khay là có thể đo điện áp của từng viên pin ngay tại chỗ. Không phải lo que đo chạm nhầm sang các viên pin kế bên trong cùng một cột.

Mới trong v2: Mình thêm một “bump” tuỳ chọn gần phía sau của sheath để khay bị kẹp nhẹ, nhờ đó không bị trượt ra nếu bị nghiêng. Kích thước bump có thể chỉnh trong file nguồn OpenSCAD. Cần có pin đặt trong khay thì mới kẹp được.

Version 2.1: Mình thêm tuỳ chọn xếp chồng 2 khay pin vào chung một vỏ, và thêm tham số cho pin AA và AAA. Bản này (kèm một sửa lỗi) thay cho v2. Ngày 21/07/2023.

Bulletin 23-Jan-23: Có một bản re-mix mà SR-G và mình thống nhất gọi là v3. Bên cạnh các tính năng khác, SR-G tăng nhẹ chiều cao phần đế. Việc đó loại bỏ các lỗ chữ nhật nhỏ ở đáy mỗi ngăn pin hoặc, trong vài trường hợp hiếm, một lỗ lớn. . Lưu ý v3 là re-mix từ v2 nên không có các tính năng bổ sung và bản sửa lỗi của v2.1.
