Vỏ DC-DC Boost Converter XL6009

Tác giả agmcmll

Lượt tải: 16
Lượt thích: 5
Lượt coi: 97
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 2 file · 196,8 KB· 196,8 KB

File 2 196,8 KB

Boost_Converter_xl6009_Case_-_Cover_1772149379.stlSTL · 31,1 KB
Boost_Converter_xl6009_Case_-_Base_1772149380.stlSTL · 165,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #227870
Danh mục: DIY
Ngày đăng: 27/02/2026
Giấy phép: CC BY — Ghi công

Mô tả

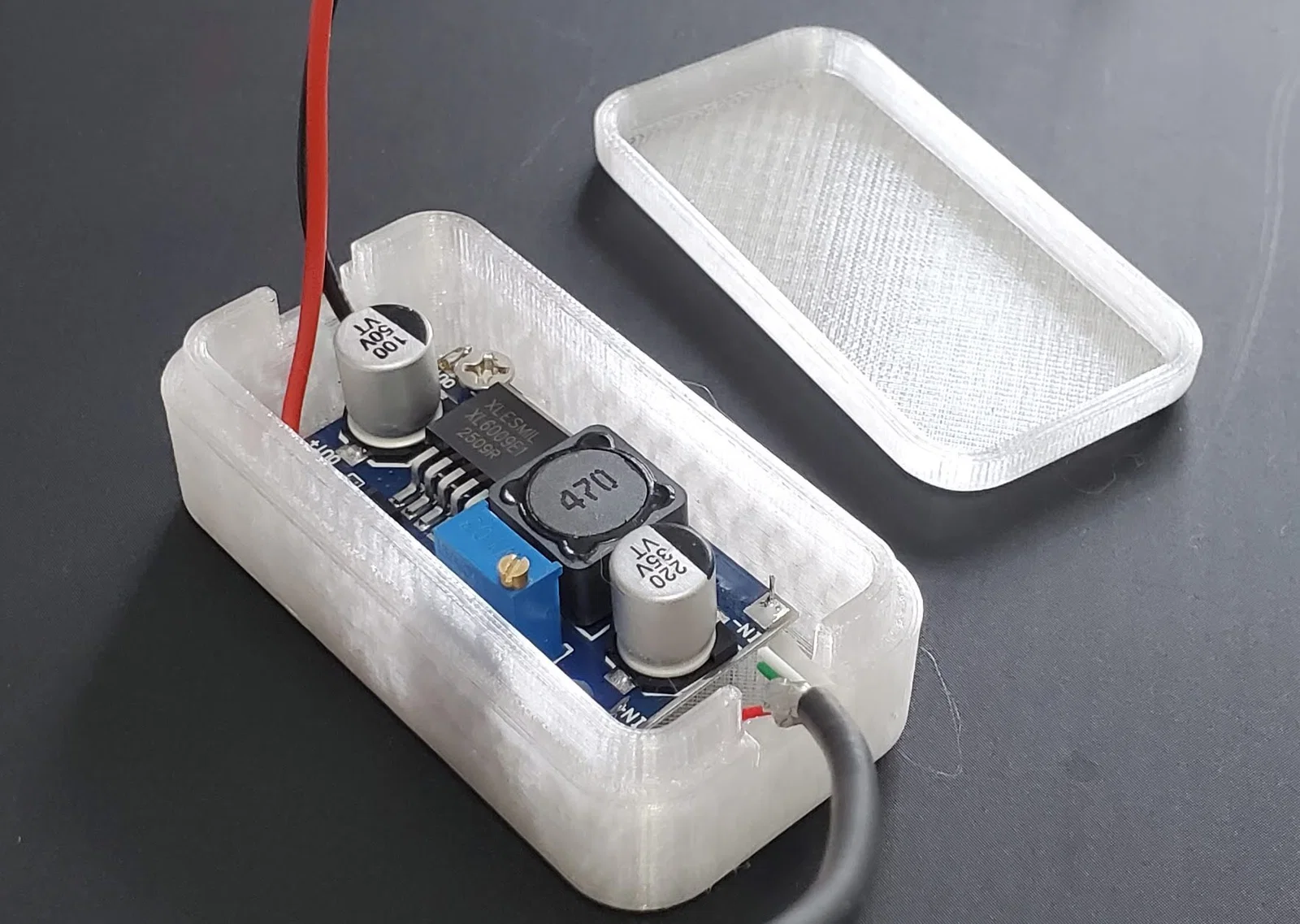

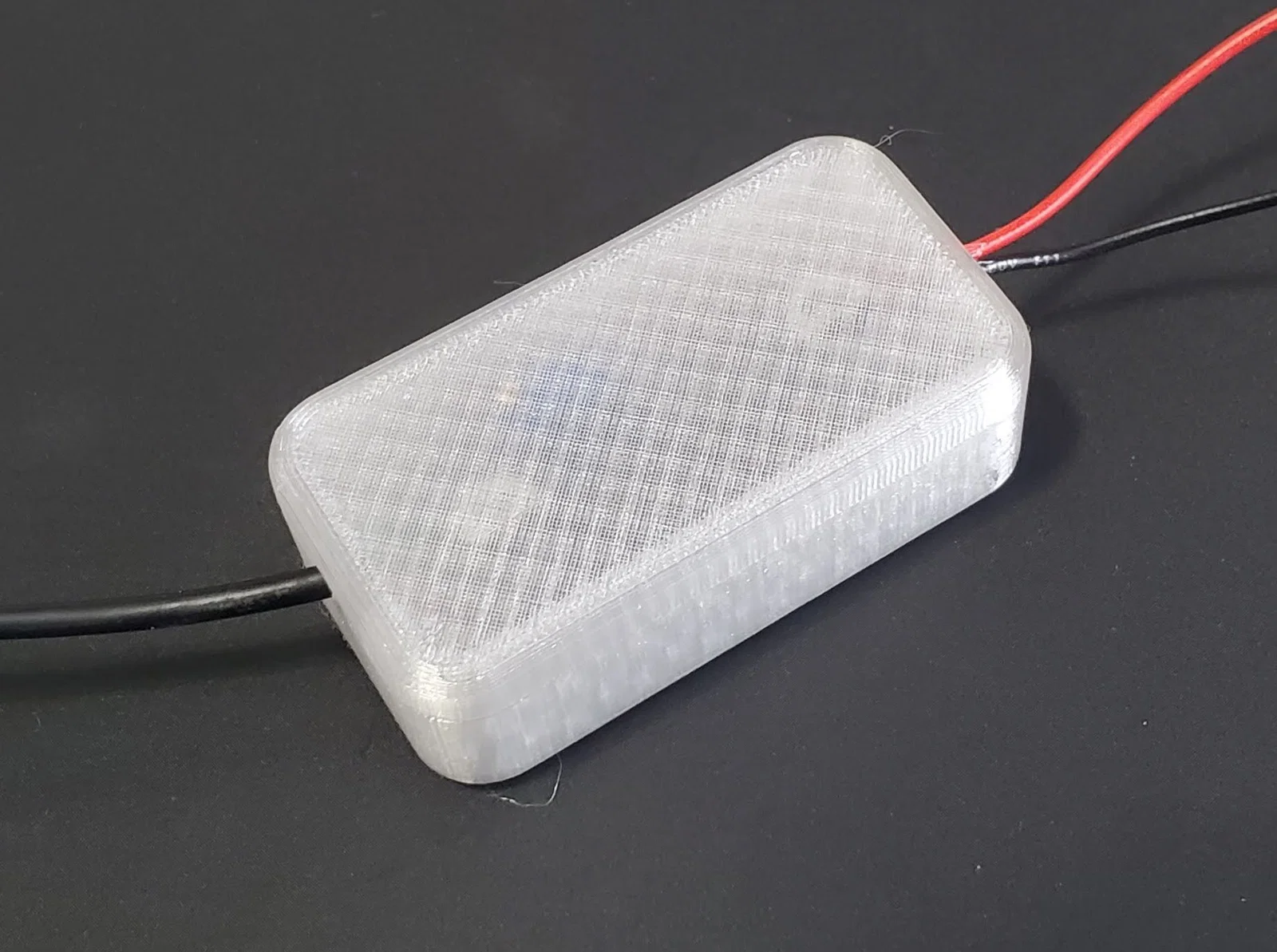

Một cái vỏ có nắp dạng press-fit (ép khít) kiểu vát côn và có vị trí bắt vít để gắn bo mạch DC-DC boost converter xl6009.

Bạn có thể dùng vít M3 hoặc #4-40 để tự taro vào các lỗ bắt vít trên bo mạch. Nắp là kiểu press-fit vát côn.
Mình không thiết kế phần chống kéo dây (mechanical strain relief); thay vào đó có các khe hẹp để luồn cặp dây vào/ra. Mình chấm một ít keo nến (hot glue) ở phía trong để làm strain relief; bạn cũng có thể thắt nút dây, hoặc dùng dây rút (zip tie).

Có vài biến thể khác nhau của loại board này, nên mình thiết kế vỏ để vừa với loại lớn hơn trong hai loại mình từng thấy. Board nhỏ vẫn lắp được, nhưng chỉ dùng được 1 con vít, vậy cũng ổn. Xem kích thước bên trong và khoảng cách lỗ tại đây:
