Phụ kiện và đính kèm Hadley theo hệ mét

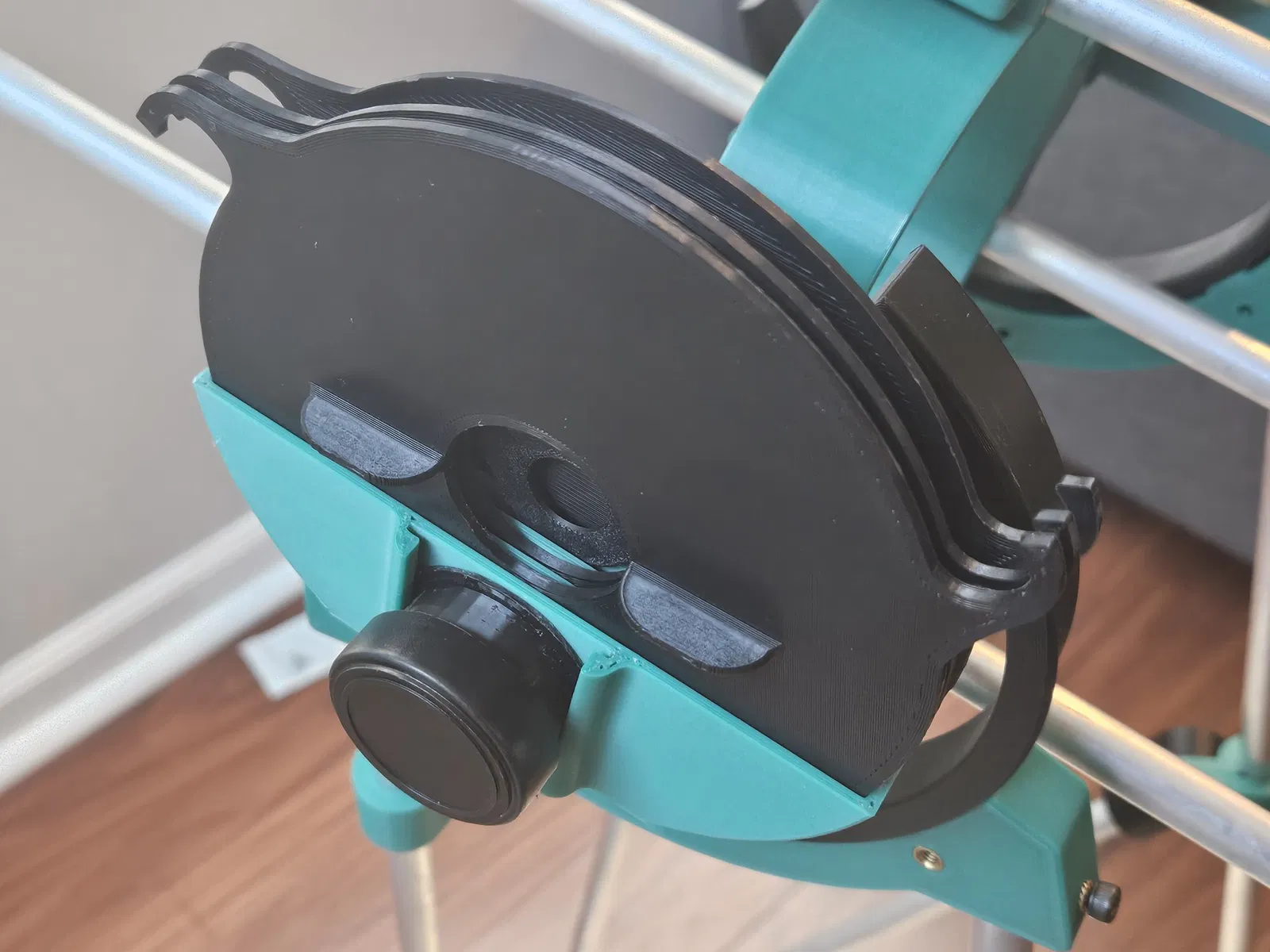

Cập nhật 15/09/23 - Đã thêm một giá đỡ nắp gương mới với một khe cho nắp thị kính

• Đã thêm tệp bước cho các phụ kiện mới

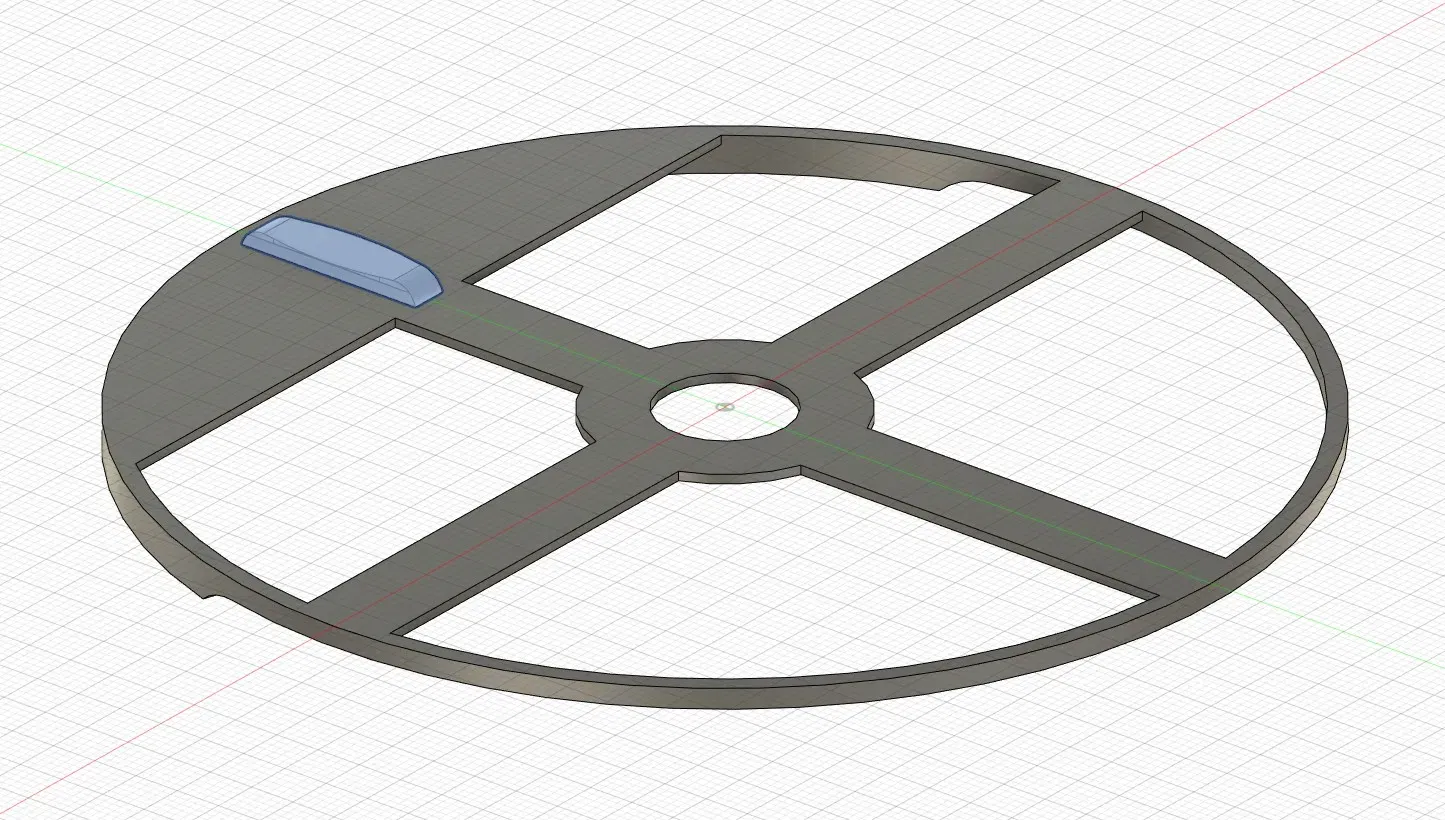

• Đã thêm các nắp gương tương thích và một vòng căn chỉnh có thể tháo rời với một tab kéo In và Lắp Ráp Vòng Căn Chỉnh: 1. In vòng với mặt phẳng ở trên bàn in.

2. In tab kéo với mặt hình chữ nhật ở trên bàn in.

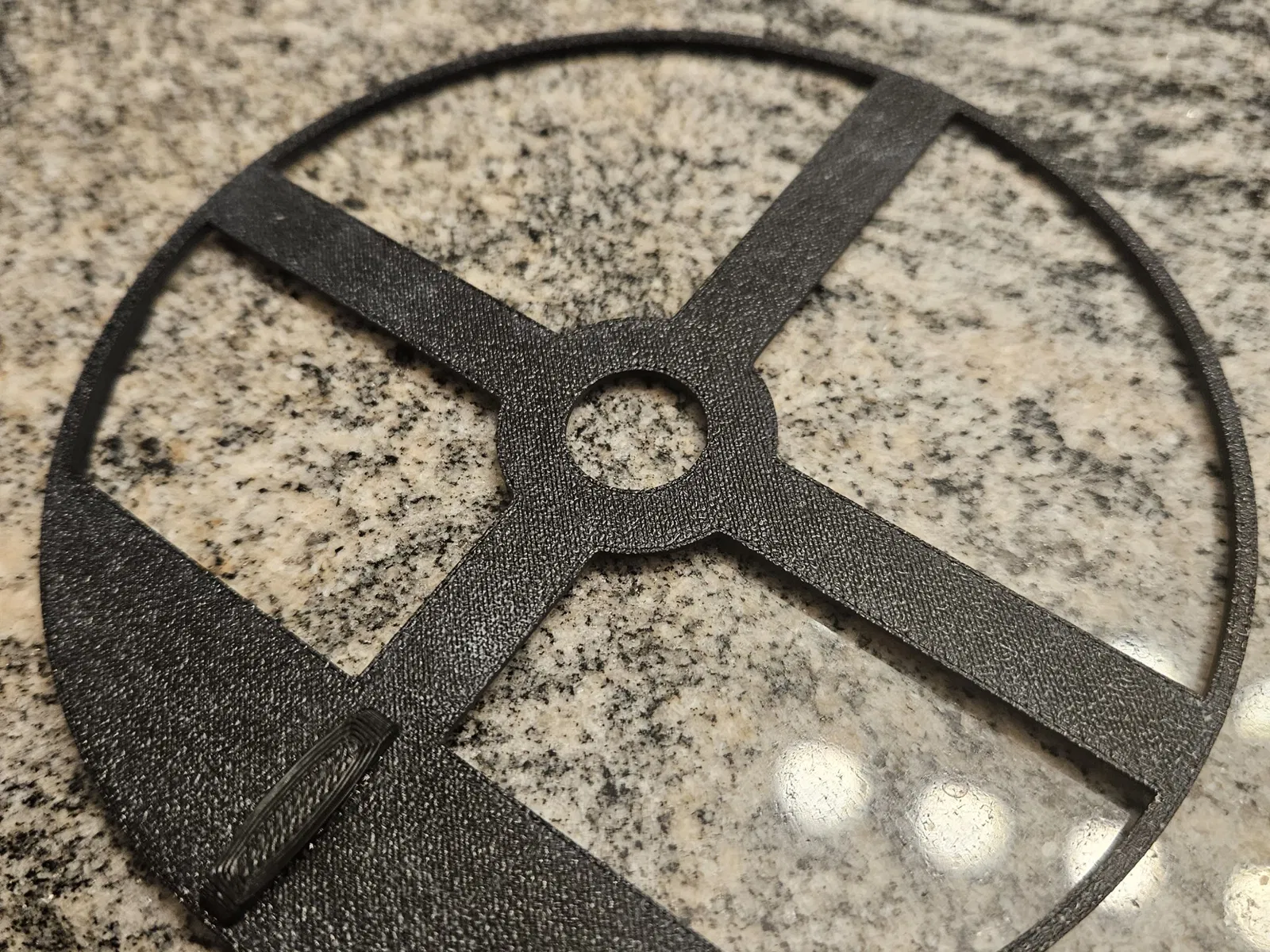

3. Dùng keo siêu dính để dán hai mặt của hai phần lại với nhau trên phần “bảo vệ ngón tay” của vòng căn chỉnh. Tham khảo hình ảnh nếu cách diễn đạt của tôi khiến bạn bối rối.

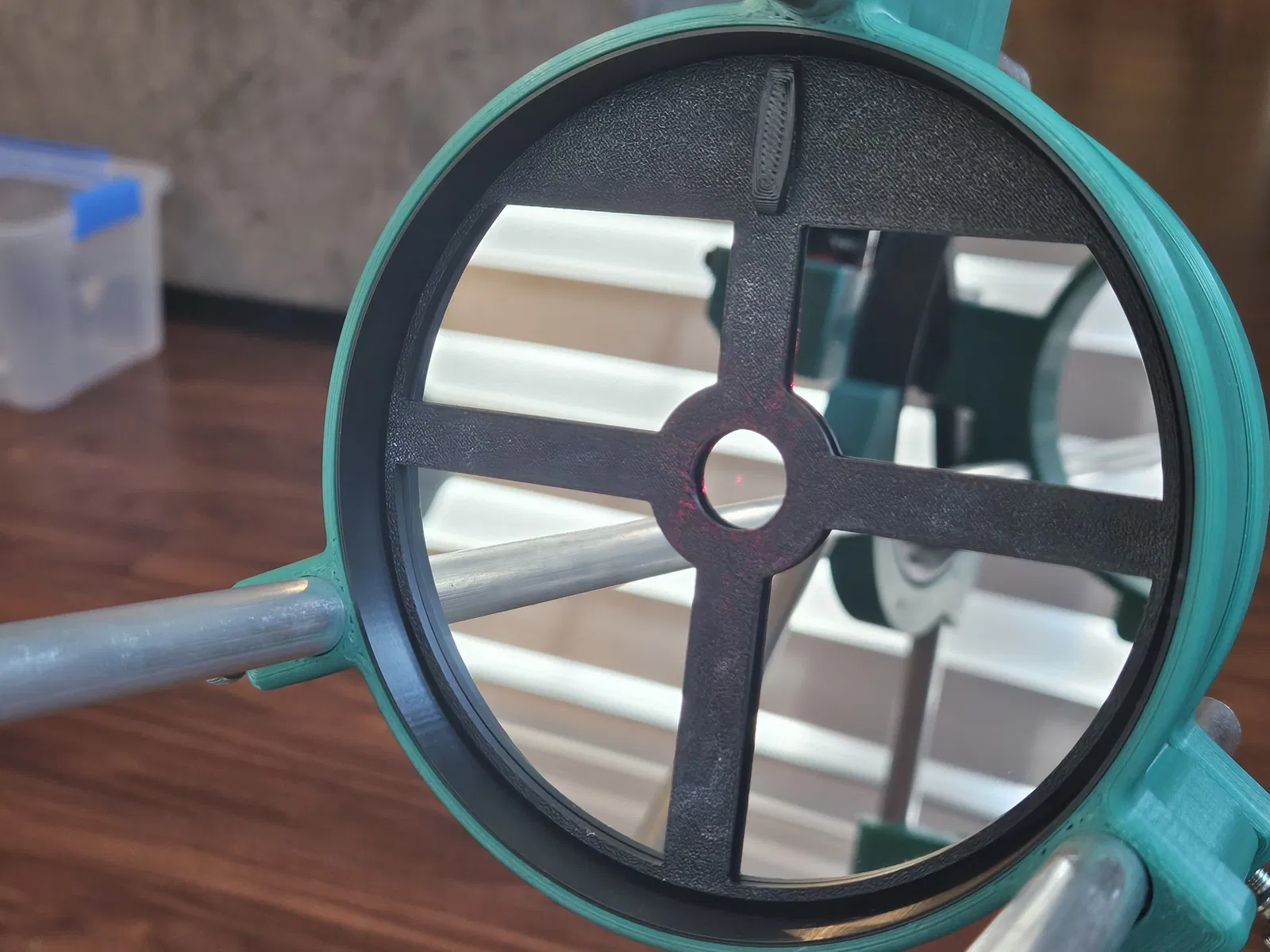

4. Bây giờ bạn có thể cầm tab kéo bằng ngón tay và đặt nó lên gương chính của bạn.

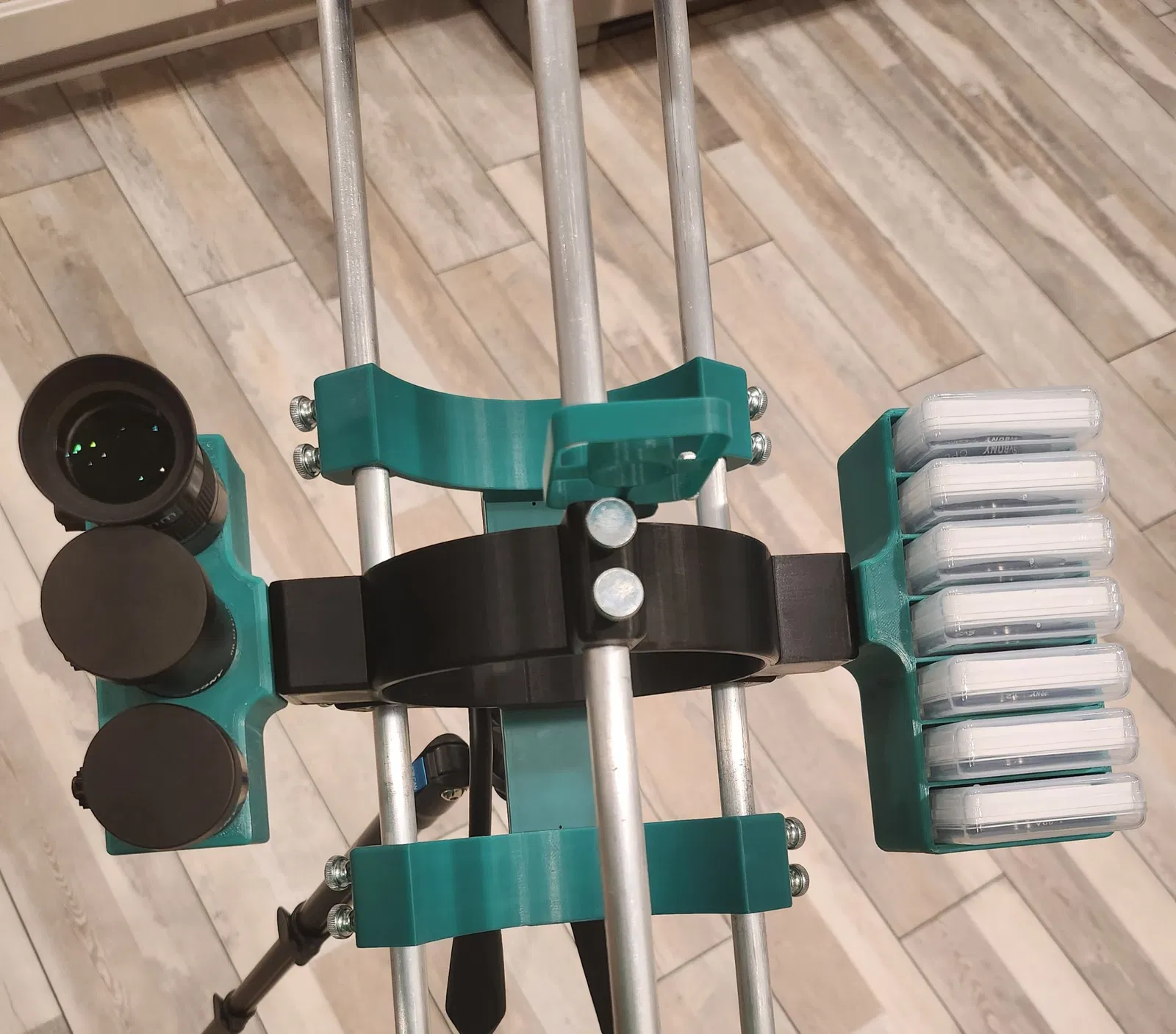

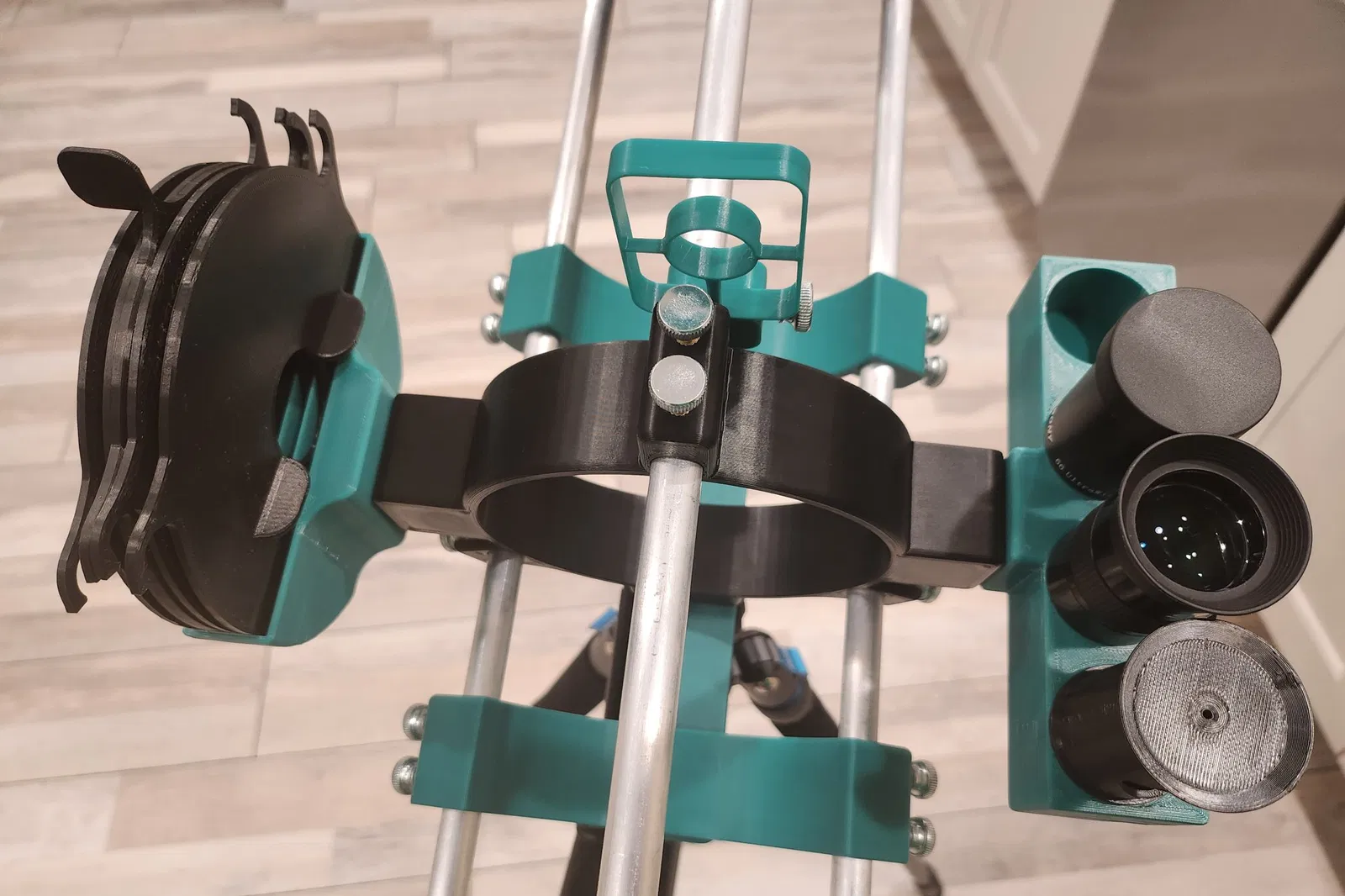

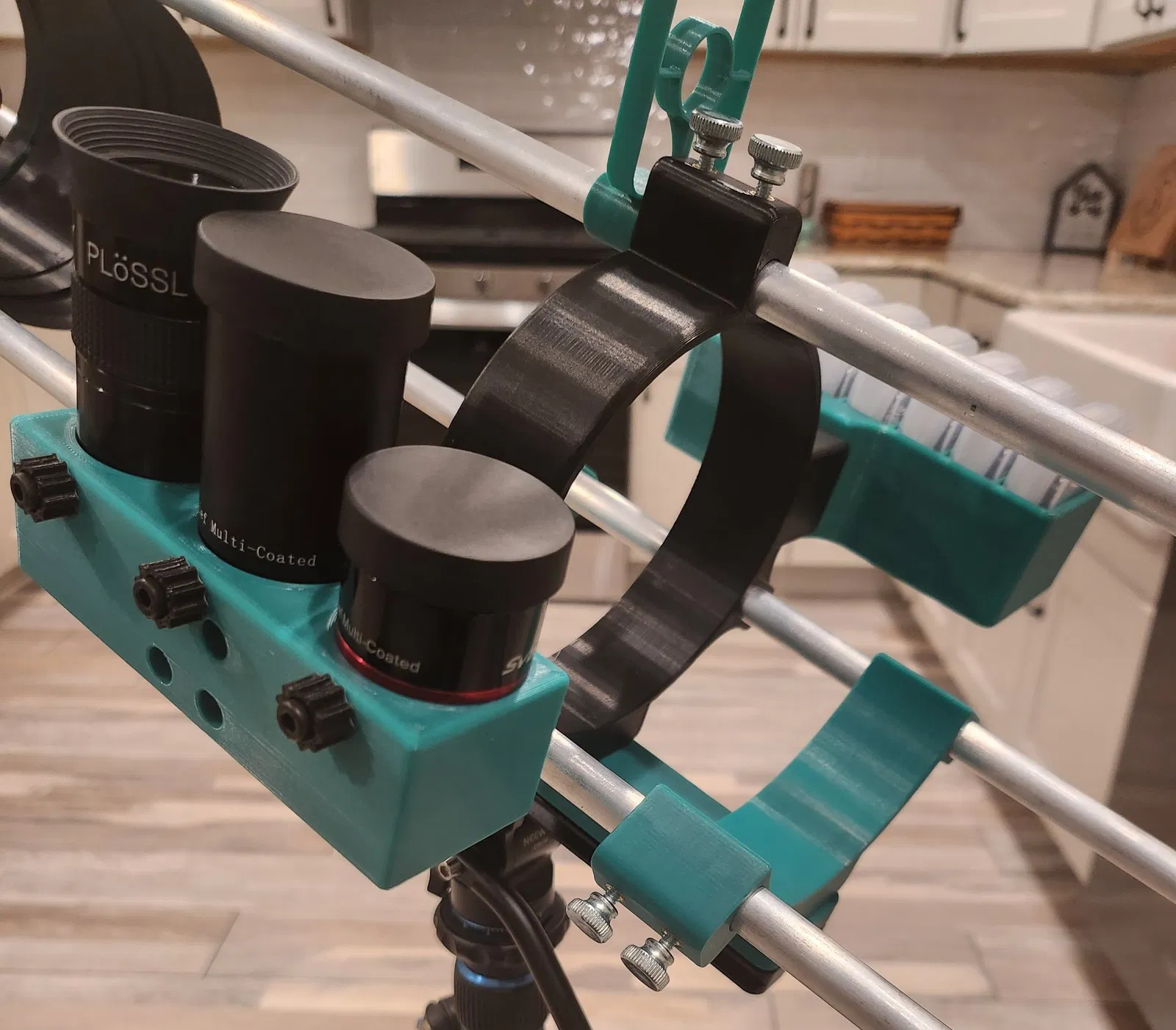

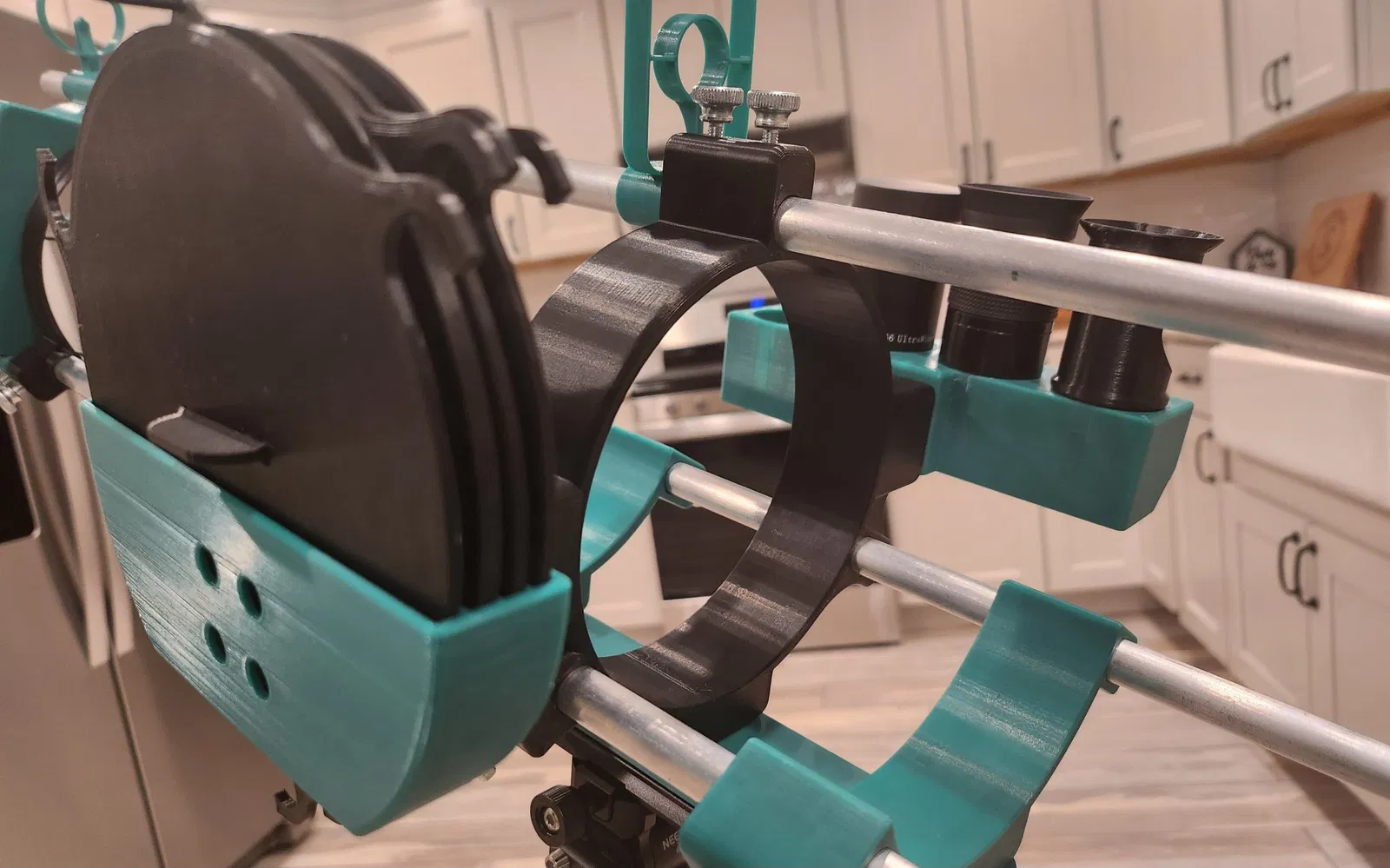

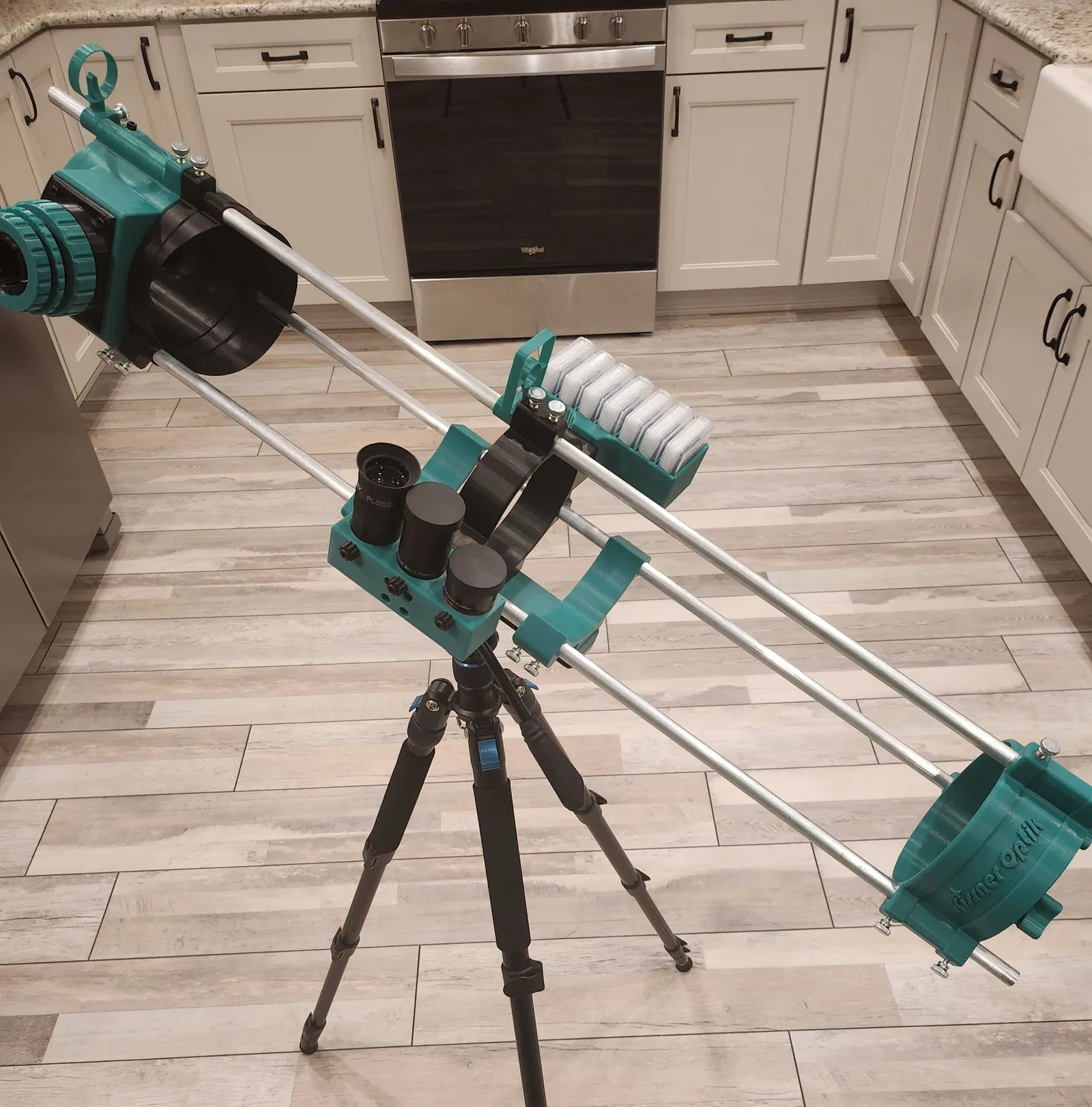

5. Khi hoàn thành, đặt vòng căn chỉnh vào giá đỡ để lưu trữ trong khi sử dụng kính thiên văn. Bài Đăng Gốc: 10/03/23 Tôi đang trong quá trình học mô hình CAD sử dụng Fusion 360. Để thử thách bản thân, tôi đã dùng thước kẹp để tự tay đảo ngược kỹ thuật một số mô-đun và phụ kiện đã in cho Kính Thiên Văn Hadley trong khi đồng thời chuyển đổi chúng để hỗ trợ phần cứng nhiệt độ mét cho bản xây dựng biến thể mét của Hadley. Tùy thuộc vào cách bạn muốn bản xây dựng của mình trông như thế nào và cách bạn muốn nó hoạt động, bạn không cần phải in tất cả các kiểu lắp chân máy và/hoặc kiểu vòng phụ kiện. Tôi chỉ bao gồm một vài lựa chọn chức năng/thẩm mỹ khác nhau để bạn có thể tạo cho Hadley của mình vẻ ngoài và cảm giác mà bạn thích. Tất cả các mô hình của tôi ở đây được thiết kế để sử dụng M4 heat-set inserts, thanh 12mm và phần cứng M4; tuy nhiên, thanh chuyển đổi arca-swiss sử dụng ba ¼"-20 heat sets để gắn phần cứng một cách an toàn. Tôi đã thiết kế điều này để sử dụng M4x6mm heat set inserts giống như Marci đã làm, tuy nhiên, tôi cá nhân đã sử dụng M4x8mm heat sets trong bản dựng của mình mà không gặp vấn đề gì. Tôi chắc chắn rằng bạn có thể sử dụng M4x4mm heat sets trong trường hợp khẩn cấp. Nếu bạn đến từ bản remix M4 heat insert của Marci, bạn không cần bất kỳ heat set inserts nào cho các tệp Bearing_right và Bearing_left. Chỉ cần đặt một bu lông M4 qua các lỗ trong ổ bi và vặn nó vào các heat set inserts trên giá đỡ in mà bạn chọn từ đây. Tôi đã sử dụng cùng một giá đỡ Arca Swiss dài 200mm mà smdollins đã sử dụng trong hệ thống gắn của họ, đó là cái này. Các Vòng Phụ Kiện A, B và C có cùng lỗ và khoảng cách như các rocker hadley metric nguyên bản, trừ các lỗ ở giữa. Tất cả các phụ kiện đều có thể hoán đổi cho nhau và có thể gắn vào các vòng này cũng như Giá Đỡ Chân Máy Toàn Diện. Tham khảo các bức ảnh của tôi về giá đỡ thị kính, tôi chỉ in thêm một vài núm điều chỉnh M4 cho gương phụ và tái sử dụng chúng làm ốc vặn cho các giá đỡ thị kính. Tài liệu tham khảo; Cập nhật 15/9/23 Liên kết đến Gyoenastaader's nắp gương và thị kính Nắp Đây là các liên kết đến các bộ phận của smdollins's mà tôi chủ yếu tham khảo trong quá trình này: Các mẫu khác mà tôi đã phân tích ngược hoặc sử dụng làm tham khảo/cảm hứng trong bài đăng này: bởi Marci bởi Gyoenastaader Hãy cho tôi biết nếu có bất kỳ phụ kiện nào khác mà bạn muốn tôi làm. Tôi sẽ không làm phiên bản inch của cái này, vì vậy tôi đã bao gồm các tệp STEP trong trường hợp bạn thực sự kiên quyết sử dụng đơn vị tự do.
