Hộp Cứng Ống Kính Parametric (Parametric Lens Hard Case)

Tác giả JakeBot_133718

Lượt tải
4
Lượt thích
3
Lượt coi
80

File 3 8,1 MB

  • LensCaseParametric-35mm-fuji-f2wr-LowerCase_1772147732.3mf3MF · 3,1 MB
  • LensCaseParametric-35mm-fuji-f2wr-UpperCase_1772147733.3mf3MF · 3,1 MB
  • LensCaseParametric_1772147734.fcstdFCSTD · 1,9 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

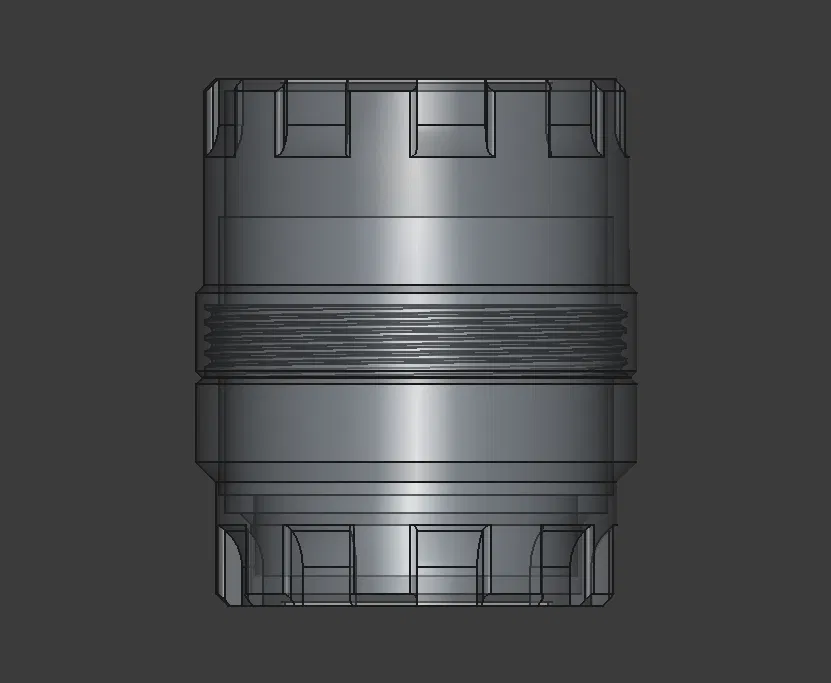

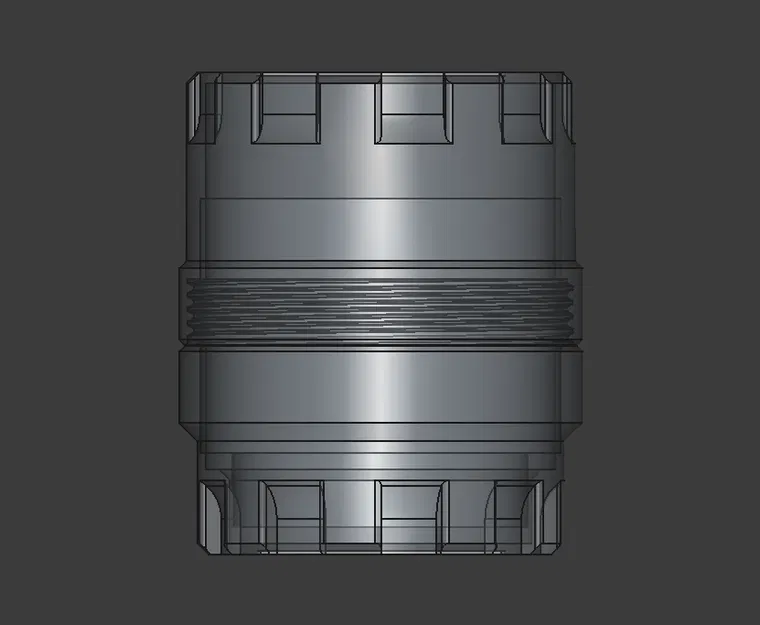

Một mẫu hộp đựng ống kính dạng parametric, cho phép bạn tuỳ biến thiết kế theo đúng ống kính của mình (cần FreeCAD).

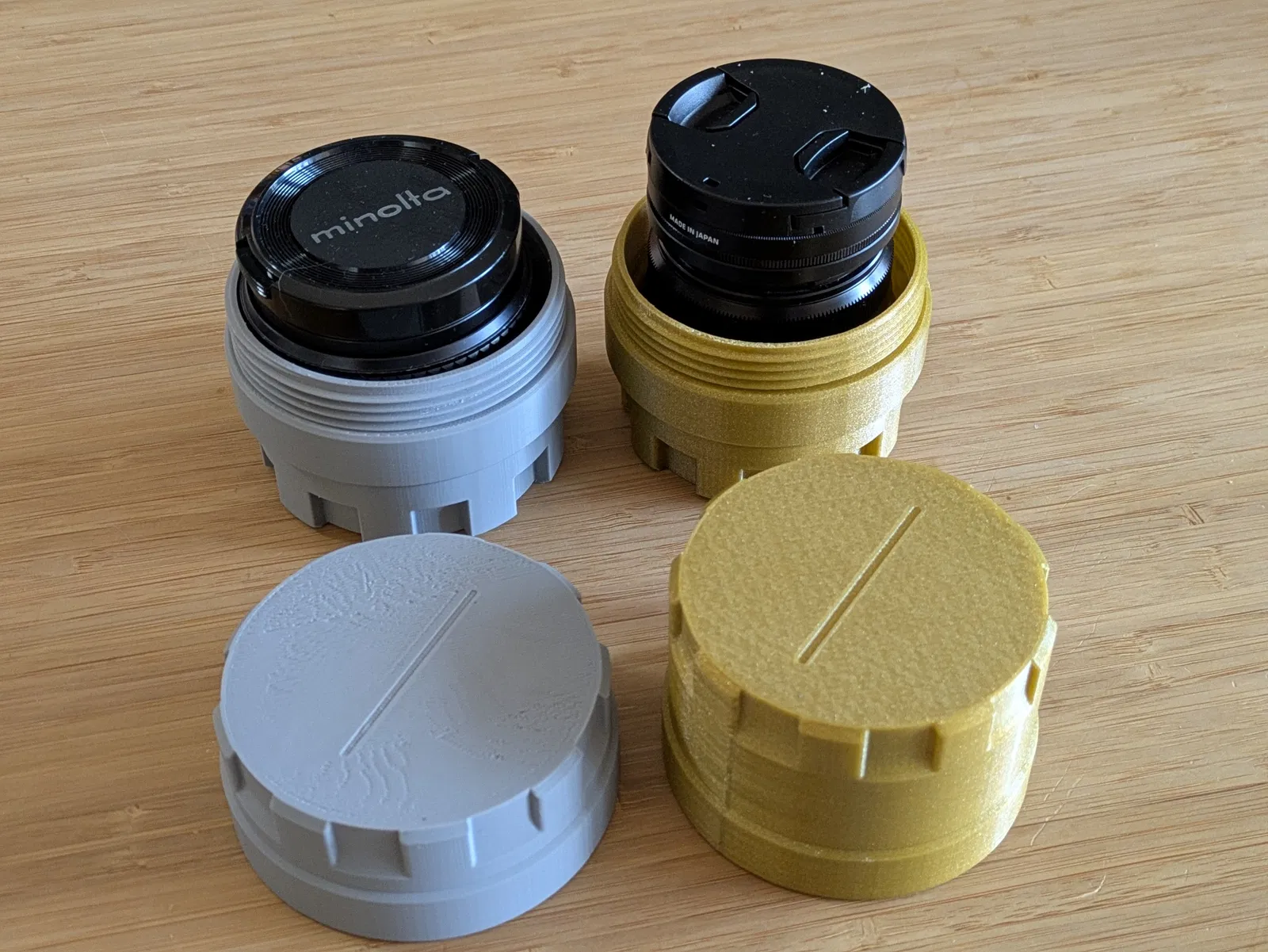

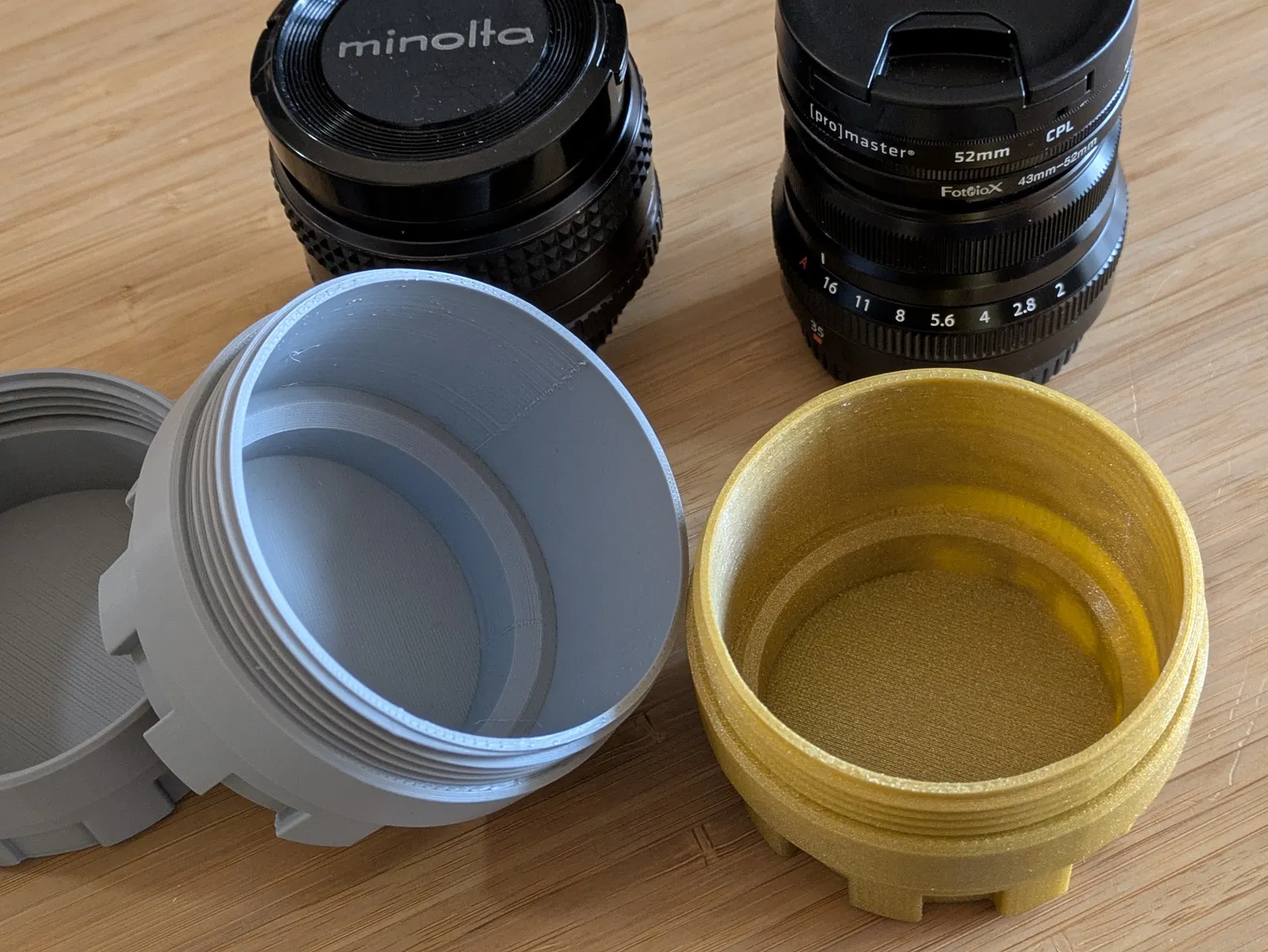

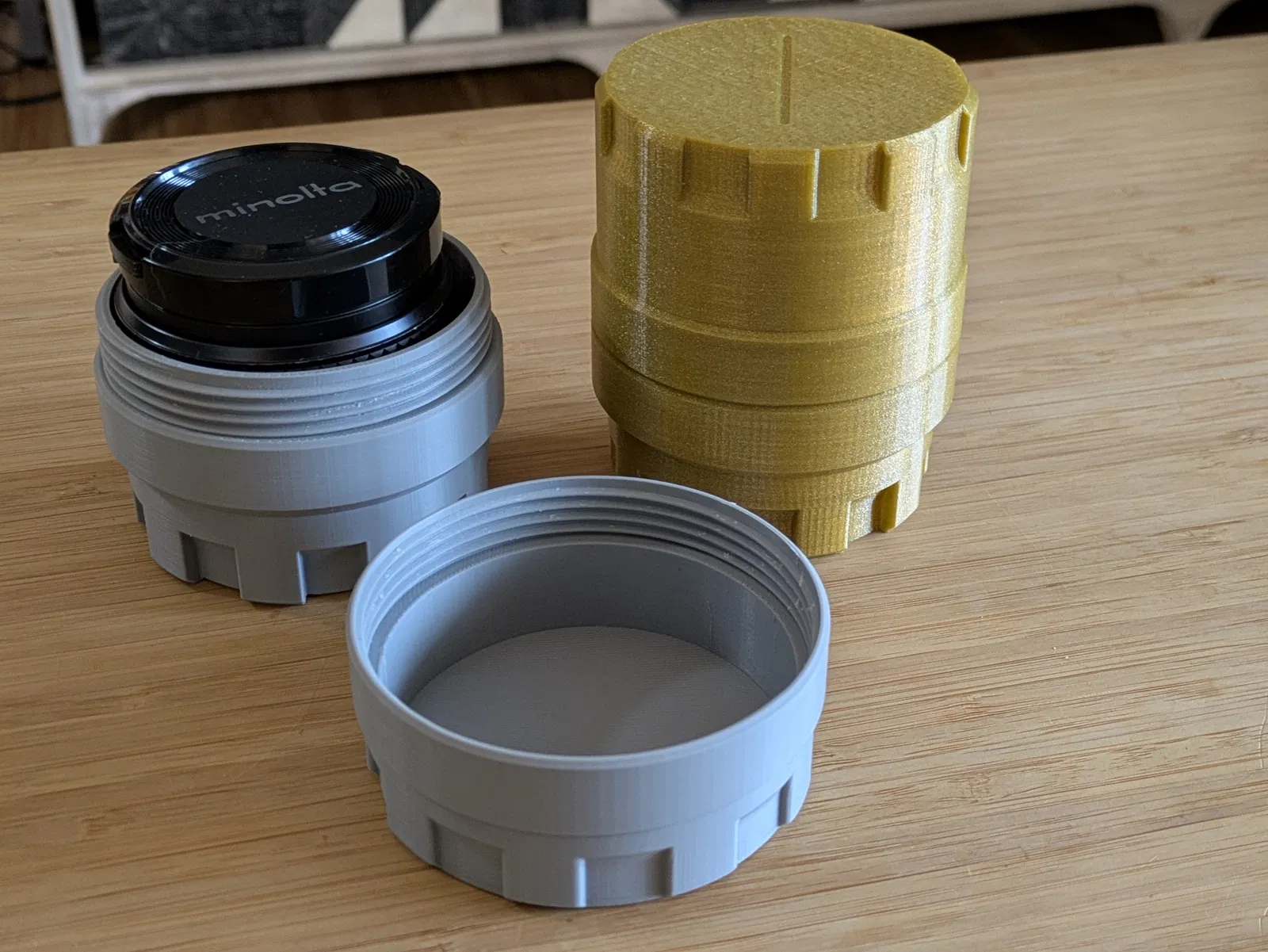

Có kèm các mẫu hộp tham khảo cho Fuji 35mm f/2 R WR. Có thể nó không giống ống kính của bạn, nhưng đó chính là lý do customizer này tồn tại. Hãy tạo một cái hộp riêng cho những ống kính hiếm và ít phổ biến nhất của bạn.

Hiện tại mẫu này chưa hoạt động tốt với các ống kính quá ngắn (vd. pancake), và vẫn dùng một vài tham số kích thước cố định. Nếu bạn gặp khó khi làm cho hộp này phù hợp với ống kính của mình, cứ để lại bình luận và cung cấp model ống kính cùng các kích thước. Mình có thể sẽ tiếp tục cập nhật để nó linh hoạt hơn theo các kích thước đầu vào.

Hướng dẫn

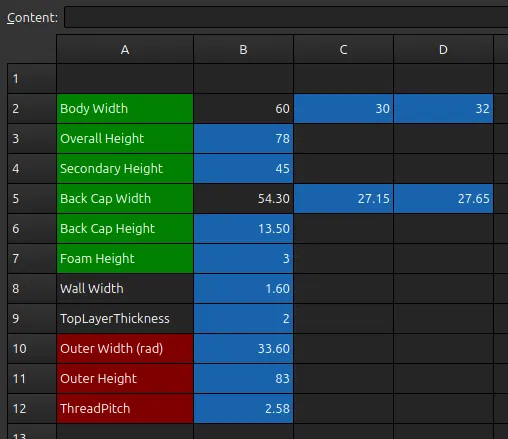

Đo các kích thước sau của ống kính và cập nhật vào bảng tính Properties trong file FreeCAD LensCaseParametric.

  • Body Width - bề ngang (đường kính) của ống kính tại điểm rộng nhất.

  • Overall Height - chiều cao của ống kính khi gắn cả nắp sau và nắp trước.

  • Secondary Height - chiều cao tính từ nắp sau đến một điểm trên thân ống kính; phía trên điểm này, ống kính sẽ bị lộ ra khi mở nắp hộp phía trên. Hiện tại giá trị tối thiểu khoảng ~38mm (tuỳ theo Foam Height bên dưới).

  • Back Cap Width - bề ngang (đường kính) của nắp sau tại điểm rộng nhất

  • Back Cap Height - chiều cao của nắp sau

  • Foam Height - độ dày lớp foam dùng ở phần trên và dưới của ống kính để chống sốc. Gấp đôi giá trị này sẽ được cộng vào chiều cao ống kính ở mỗi đầu. Bạn có thể xem đây là phần chừa (margin) cho mỗi phía. Giá trị này phải dương và khác 0 (đặt 0.01 thay vì 0)

Ghi chú

Bạn có thể gần như bỏ qua cảnh báo của FreeCAD Refine failed: Removing splitter failed. Lỗi này xảy ra trong lúc tạo helical pattern.
