Corvus [REMIX] - Vỏ Raspberry Pi 5

Bản remix của Corvus Case, thu nhỏ lại cho Raspberry Pi - tại sao không chứ!

Mình được góp ý là hướng logo Voron đang bị lộn ngược [xem hình]. Tính tới 19.Feb.2026 thì file CAD và STL/STEP có logo đã được chỉnh lại đúng hướng logo Voron.

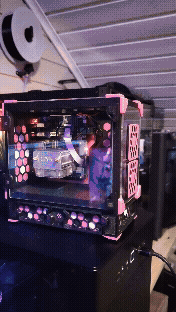

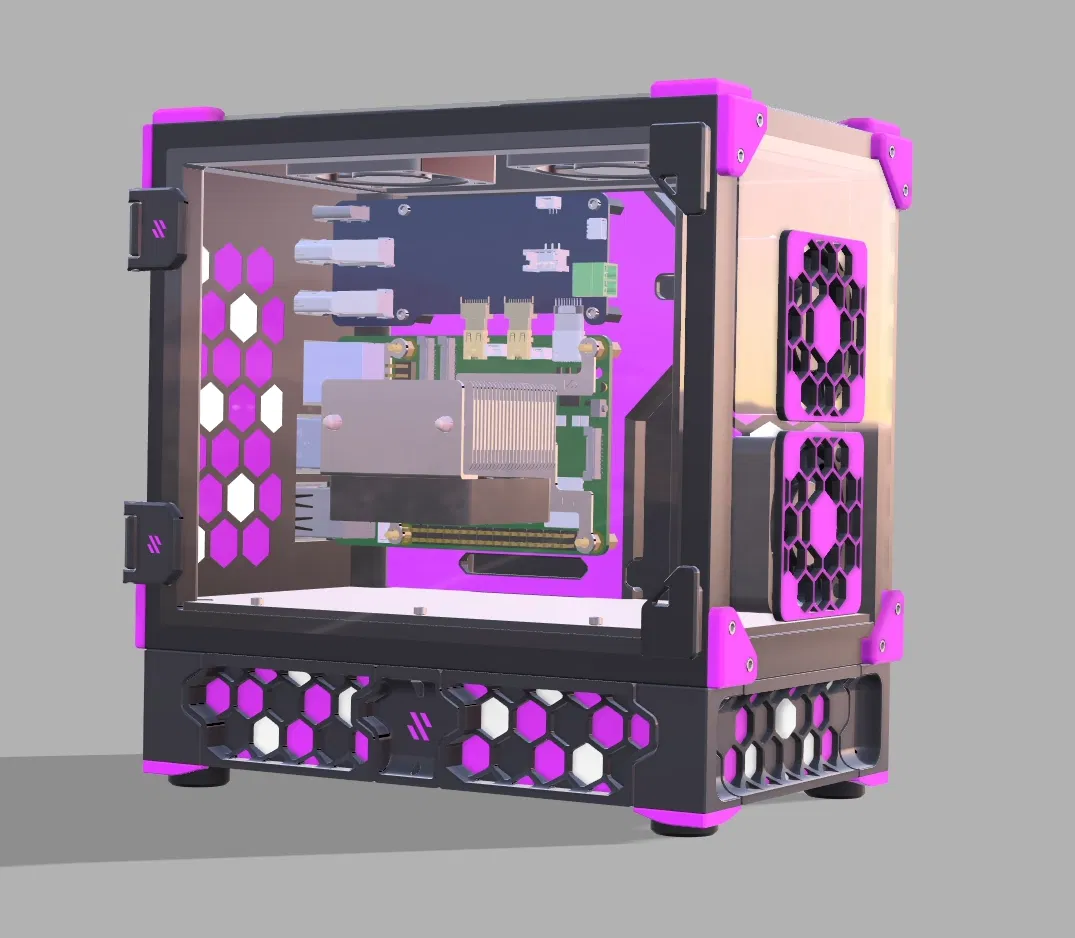

• Khung hoàn toàn in 3D.

• Vừa Pi5 + board adapter NVME-HDMI. [xem BOM bên dưới]

• Vừa các loại Pi Tower Cooler.

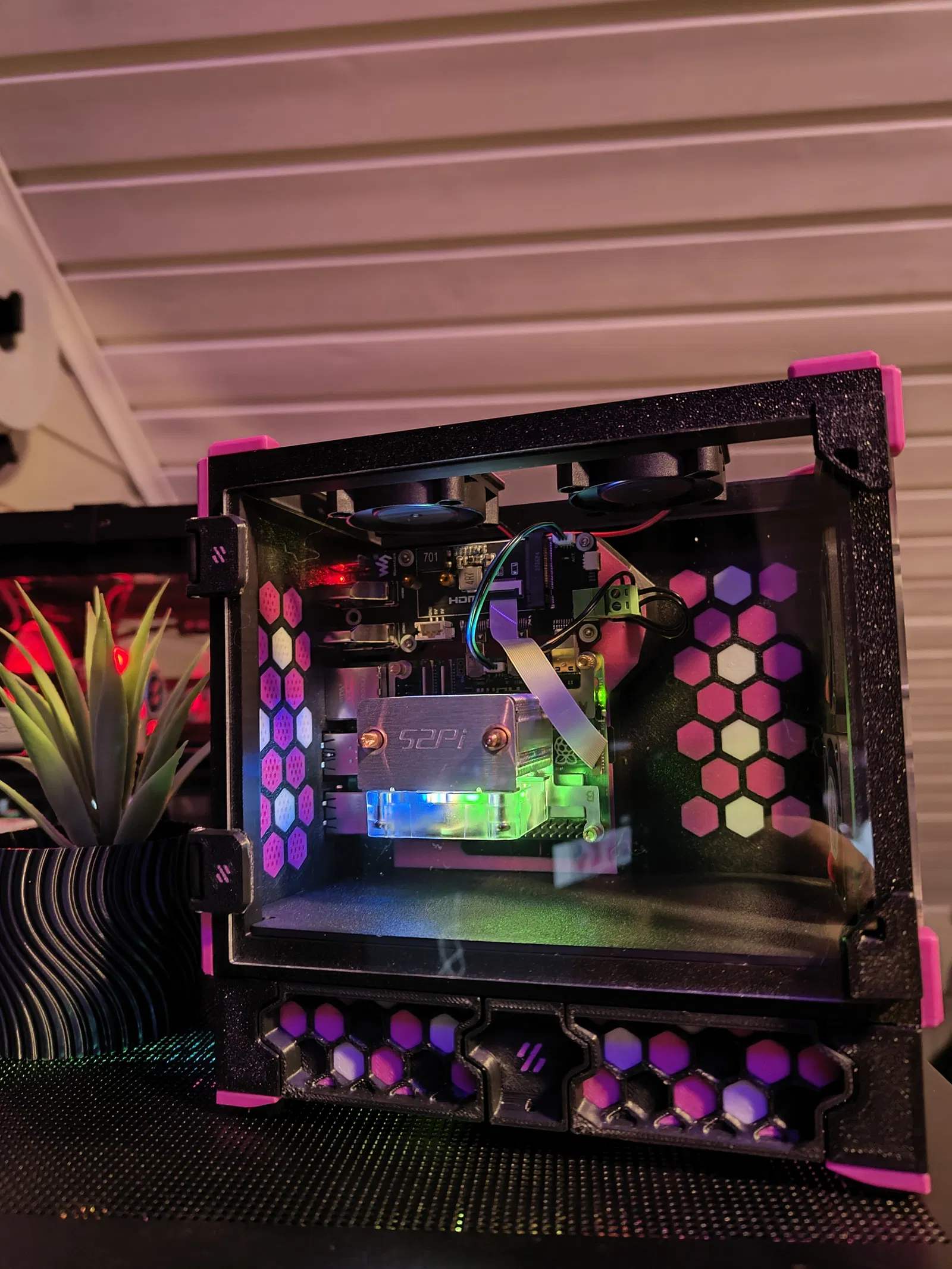

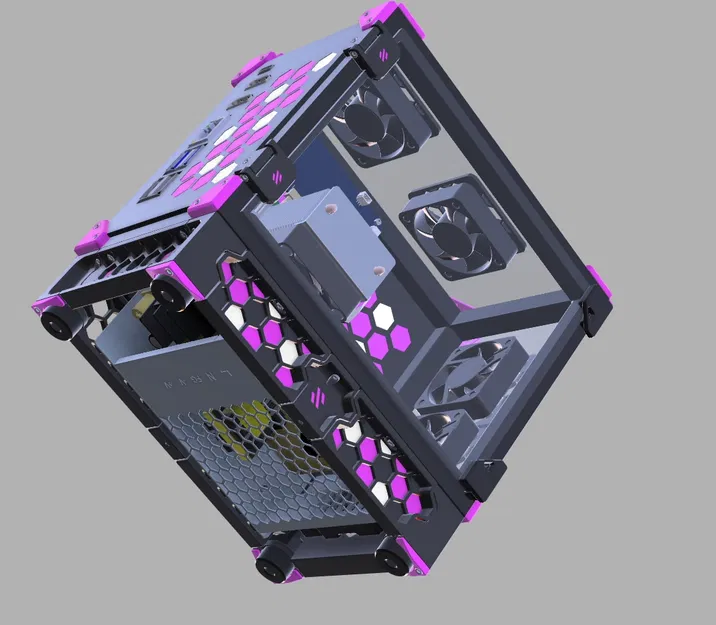

• Nhét được PSU 5v-xA bên trong phần skirt - Kích thước tối đa (mm): L100 W78 H36

• Nút nguồn ở phần skirt phía trước. [xem hình bên dưới]

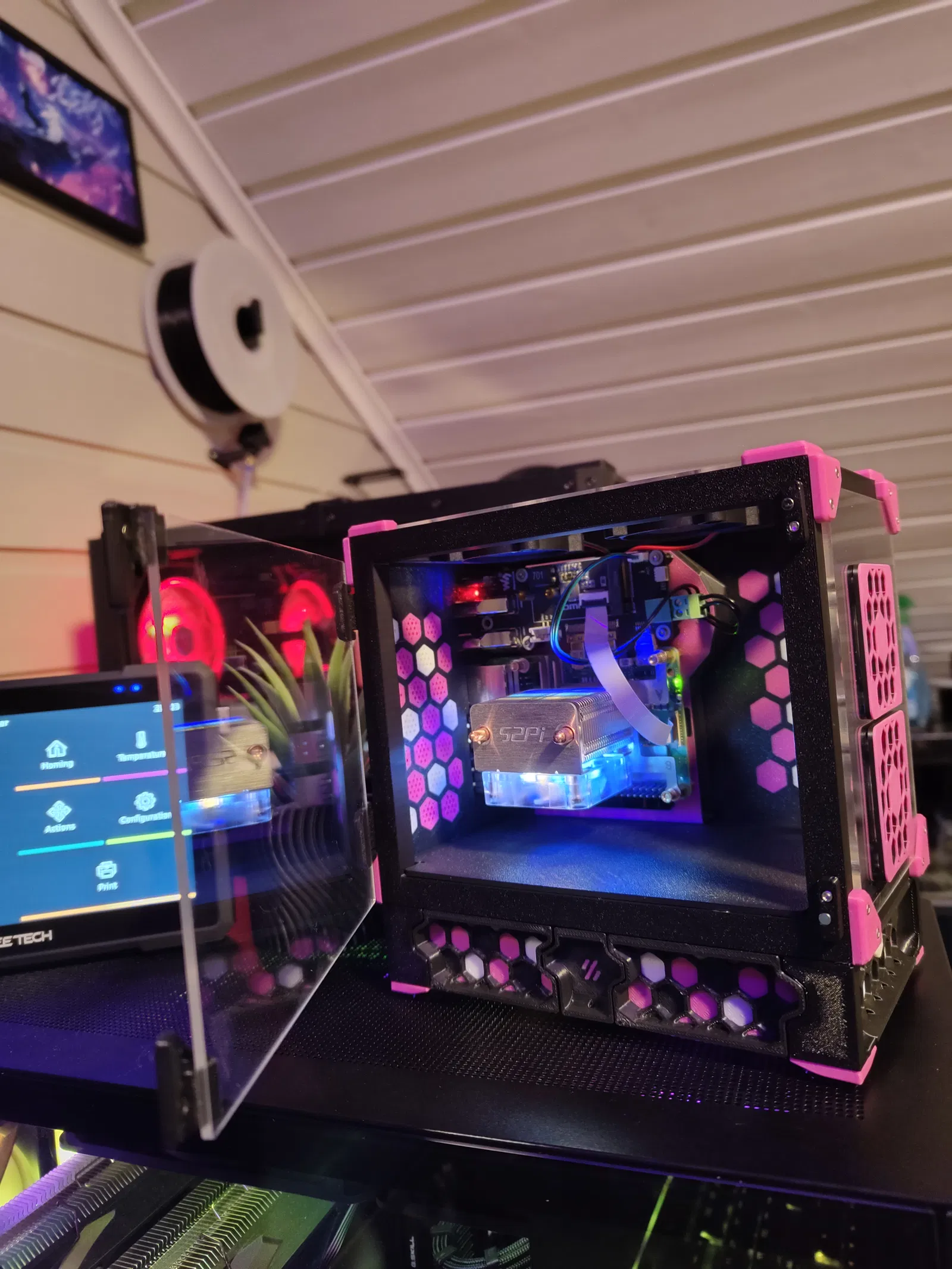

• Cửa có bản lề và nam châm.

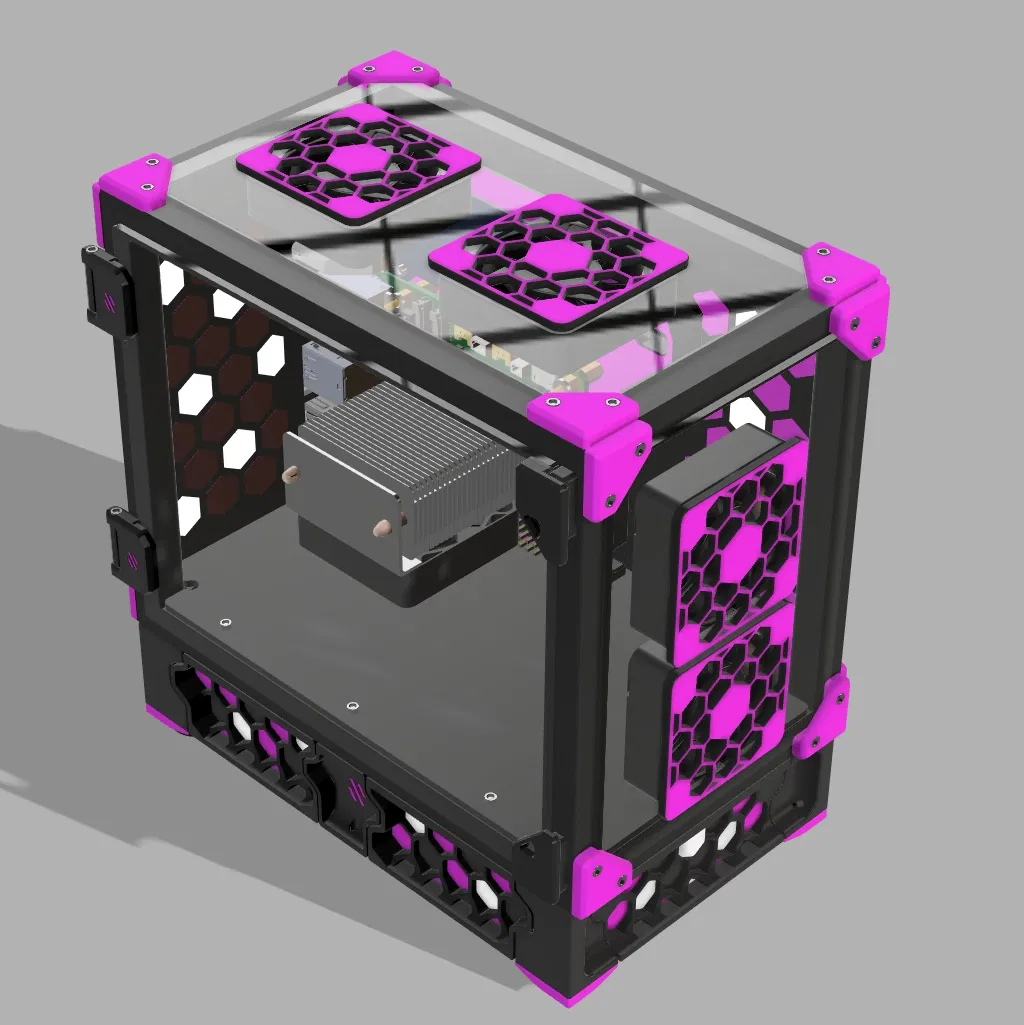

• Hơi “overkill” với 2x quạt 4010 hút vào và 2x quạt 4010 xả ra.

• Bên trong còn dư chút không gian để gắn màn hình nhỏ (knomi?) hoặc các PI-extension khác.

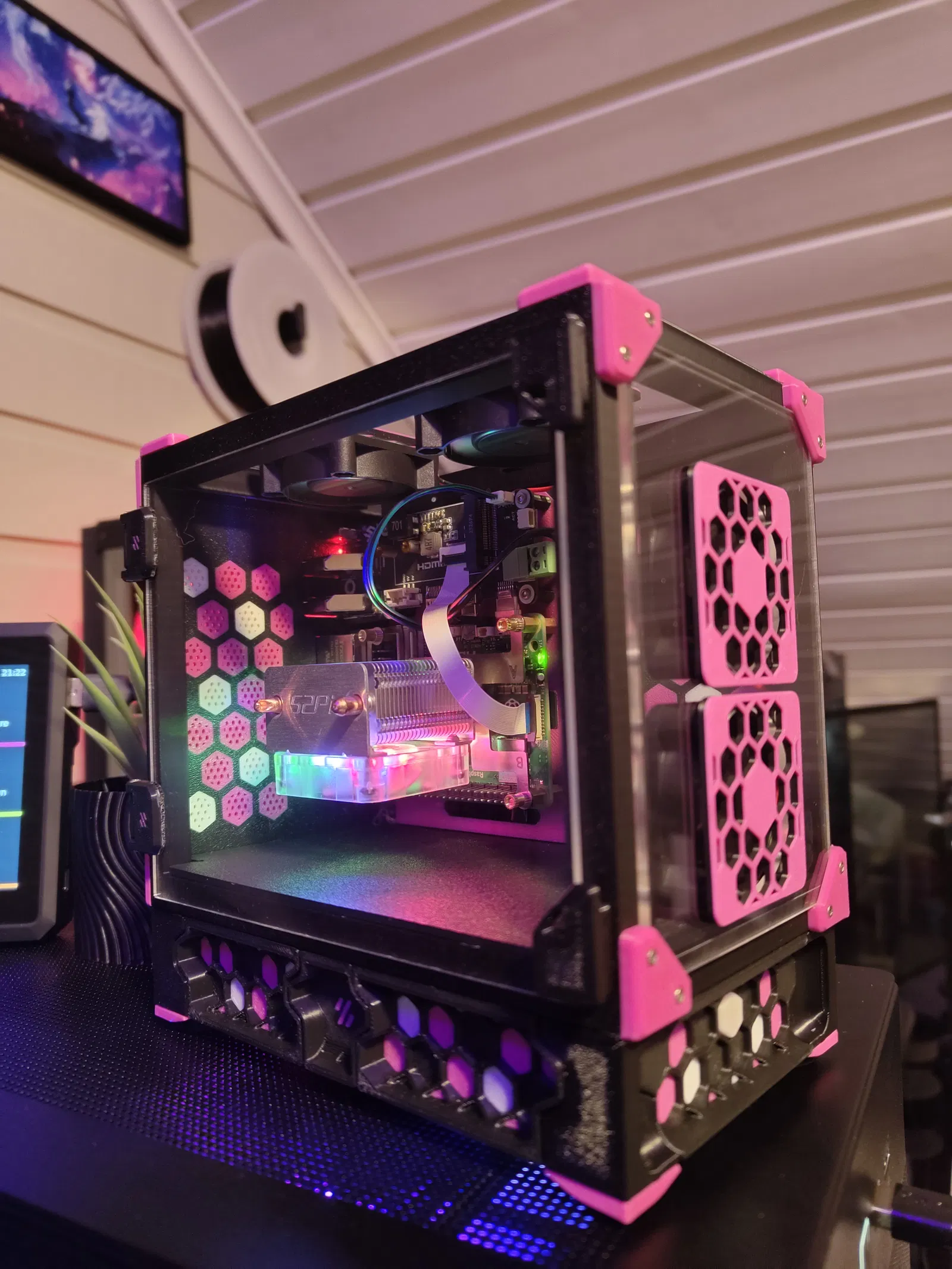

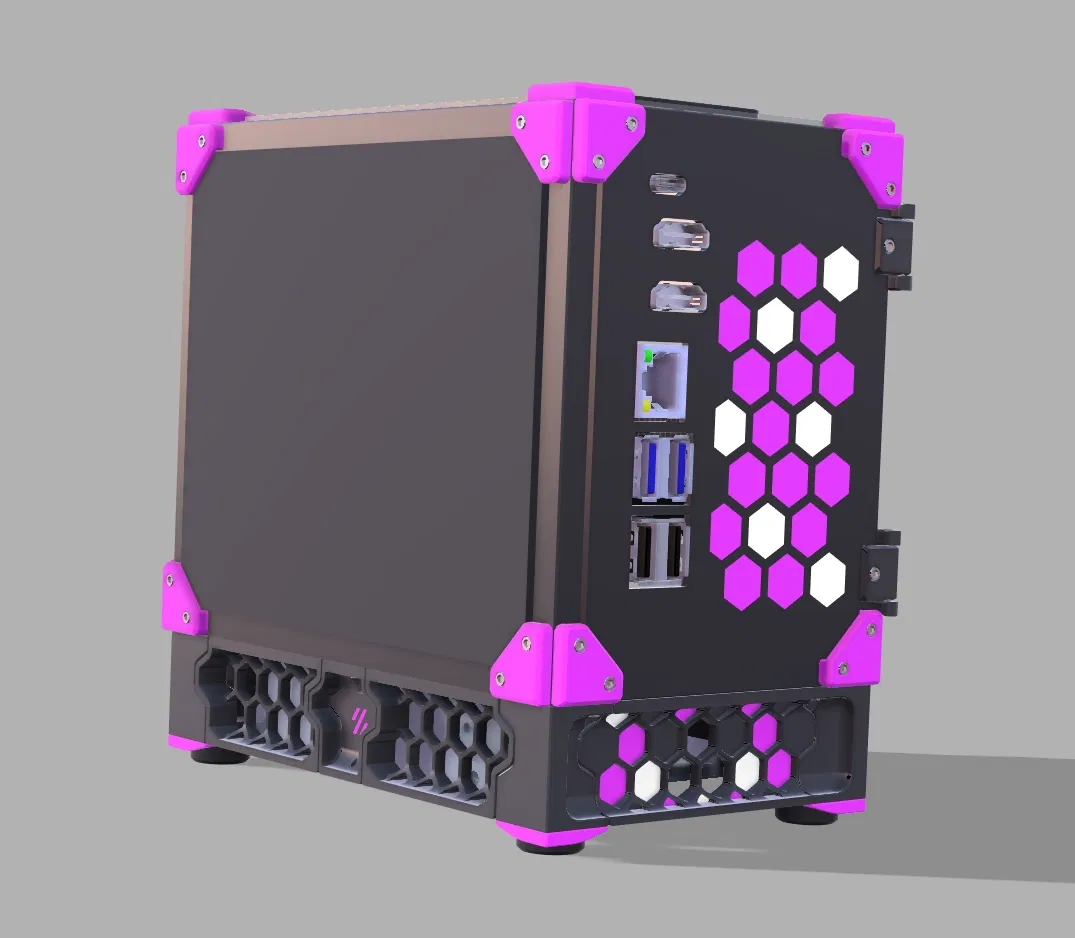

• Tất cả IO/port đi ra phía sau.

• Kích thước vỏ (mm): L156 W96 H161

• Chi phí BOM thấp [không tính PI]

Mình xin lỗi trước về lựa chọn ốc/vít… Có thể chuyển qua hardware M2, nhưng mình chọn M1.6 để mọi thứ nhỏ nhất có thể và giữ BOM đồng bộ cho cả bộ build. Thật ra cũng không đến nỗi, nhưng xin lỗi trước vụ rớt ốc nha.

BOM của case:

• 67x M1.6 - OD2.5 mm - L3 mm Heated Insert [cứ mua pack 100 cái đi, tin mình]

• 80x M1.6x5 mm - Socket Head Screws [chỗ này cũng nên mua pack 100 cái luôn…]

• 4x nam châm 3x2mm

• 1x D2F-L Microswitch [giống loại nhiều máy in hay dùng]

• 4x quạt 4010 5v

• Một ít filament, không nhiều.

• Một lượng rất nhỏ băng keo 2 mặt loại 1mm.

Các món BOM khác:

Mình chưa tìm hiểu adapter board cho Pi4, v.v… nên mấy link này là cho Pi5.

• Raspberry Pi(5)

• Pi tower cooler - hoặc bất kỳ Pi cooler nào khác [LINK CHỈ DÀNH CHO PI5]

• HDMI+NVME Adapter Board [LINK CHỈ DÀNH CHO PI5] - Mình khuyên lấy loại có khe NVME và power-IN-terminals nếu dùng PSU lớn và không dùng adapter USB-C của PI.

• PSU 5V_xA [hoặc dùng adapter USB-C của PI] Case hỗ trợ kích thước tối đa (mm) ở phần skirt: L100 W78 H36.

• Hardware M2.5 cho mấy món của Pi.

Nút nguồn nằm ở skirt phía trước, dùng D2F-L Microswitch đấu dây dạng NO. Microswitch được ép vào ngàm của nó và sẽ tự khóa cố định.

LƯU Ý VỀ FAN GRILLS:

Mình chọn kiểu pressfit nhẹ cho mấy cái này. Không chặt tới mức gỡ không ra, mà cũng không lỏng tới mức tự rớt. Vậy nên mình khuyến nghị in thử 1 cái fan grill trước để canh xem có vừa đẹp với hãng quạt bạn đang dùng không. Bạn có thể chỉnh đường kính các “rod” trong CAD. Trong Fusion, chỉ cần chọn 4 cái pin trên Fan Grill, bấm "Q" rồi chỉnh tăng/giảm đường kính theo nhu cầu.

Một vài tips lắp ráp! [ Vui lòng làm theo 2 tấm hình này trước, không là sẽ phải tháo ra lắp lại để gắn deck panel. Xong bước này rồi thì muốn lắp kiểu nào cũng được ]

Giờ bạn có thể bắt đầu gắn toàn bộ threaded heatsets và build theo ý bạn.

Phần còn lại của bộ build sẽ là Build By CAD.

Nếu bạn thật sự muốn panel trong suốt mà không tìm được chỗ làm giá rẻ, mình có thể làm giúp với giá vật liệu + ship, nhưng chỉ nhận trong EU vì mình ở Na Uy và ship ra ngoài EU có thể khá mắc. DM mình để mình check phí ship tới chỗ bạn. Chi phí vật liệu khoảng ~4 euros.

Có vấn đề gì thì DM mình trên Printables nha.
