Túi đựng lựu đạn Airsoft (E-RAZ / 50mm)

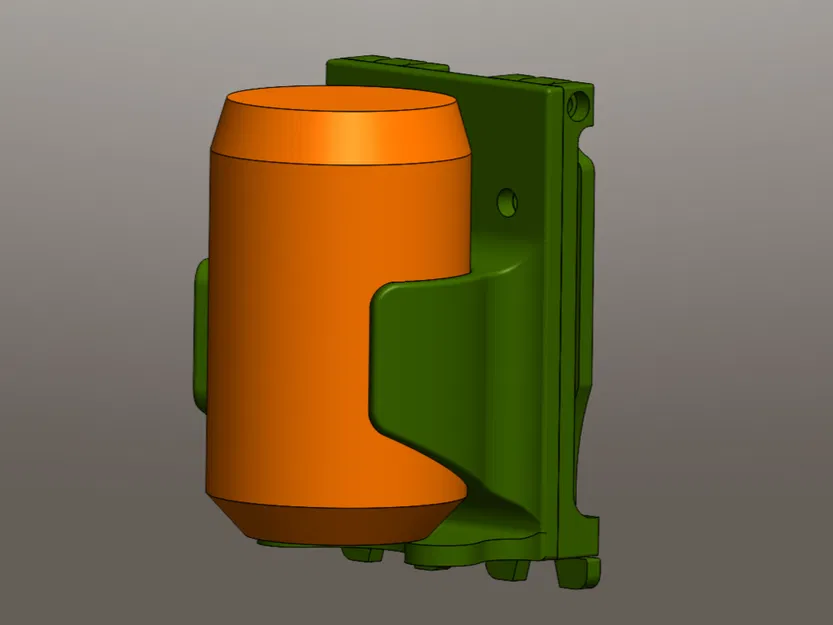

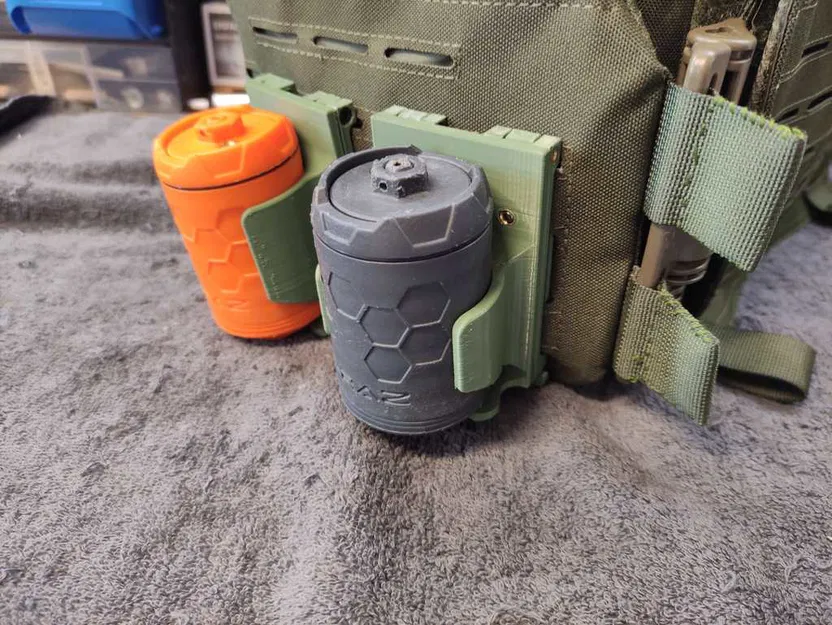

Túi đựng lựu đạn được thiết kế cho lựu đạn Airsoft E-RAZ. Cũng có thể dùng cho món khác có đường kính khoảng ~50mm.

Về phần gắn lên gear, mình dùng hệ universal Molle clip. Bạn có thể tìm bản standalone ở đây, nếu muốn dùng cho thiết kế riêng của bạn.

Tính năng

• giữ chặt (retention) tốt để tránh rớt mất lựu đạn mắc tiền

• hệ clip để thao tác nhanh

• không có nắp flap lật lạch cạch, vướng víu

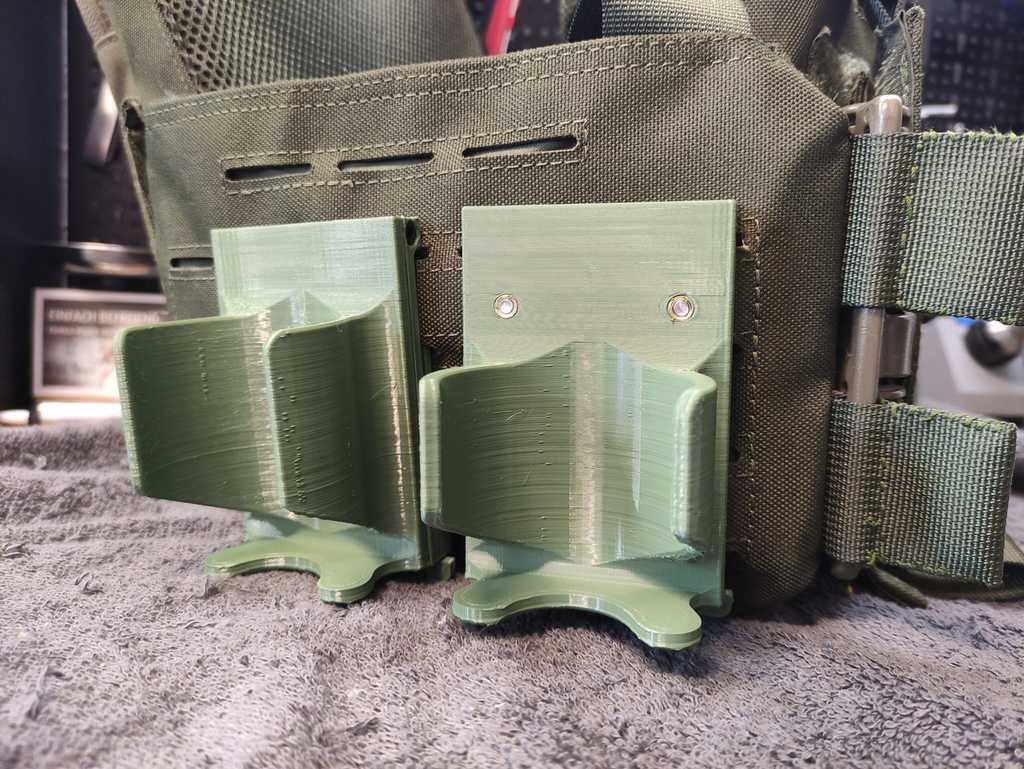

• có bản high profile và low profile

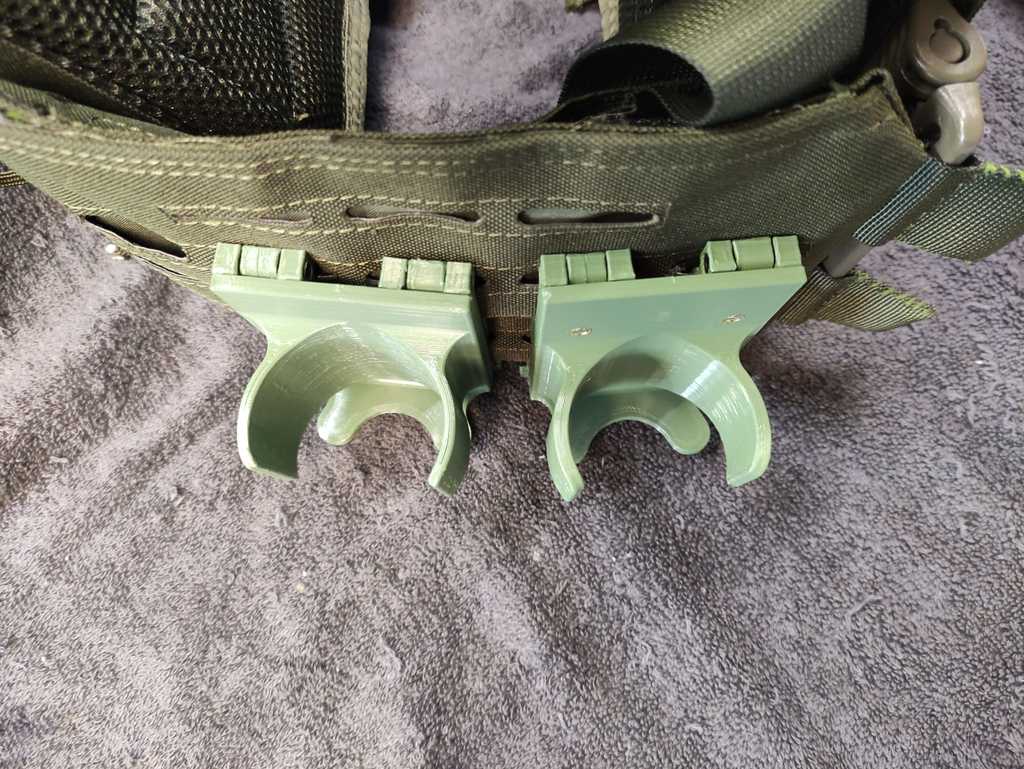

• bề ngang 2 hàng để khỏi bị lắc/đụng qua lại

Phần cứng (Hardware)

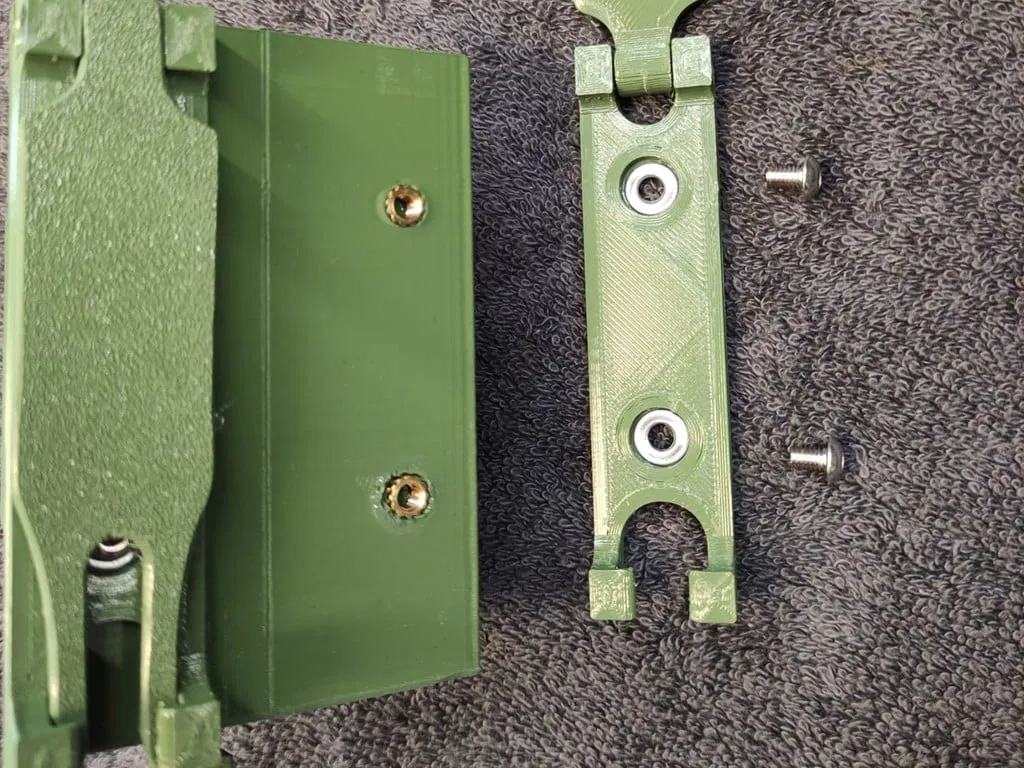

Về hardware, mỗi túi sẽ cần:

• 4x heat set insert M4, cao 4mm

• 4x vít M4x6 low profile (chiều cao đầu vít không quá 2.3mm)

• 4x long đền (washer) M4

• 2x Molle Clip đã lắp ráp

Các file của Molle clip không còn được đính kèm nữa để đảm bảo bạn luôn lấy được phiên bản mới nhất từ trang của clip.

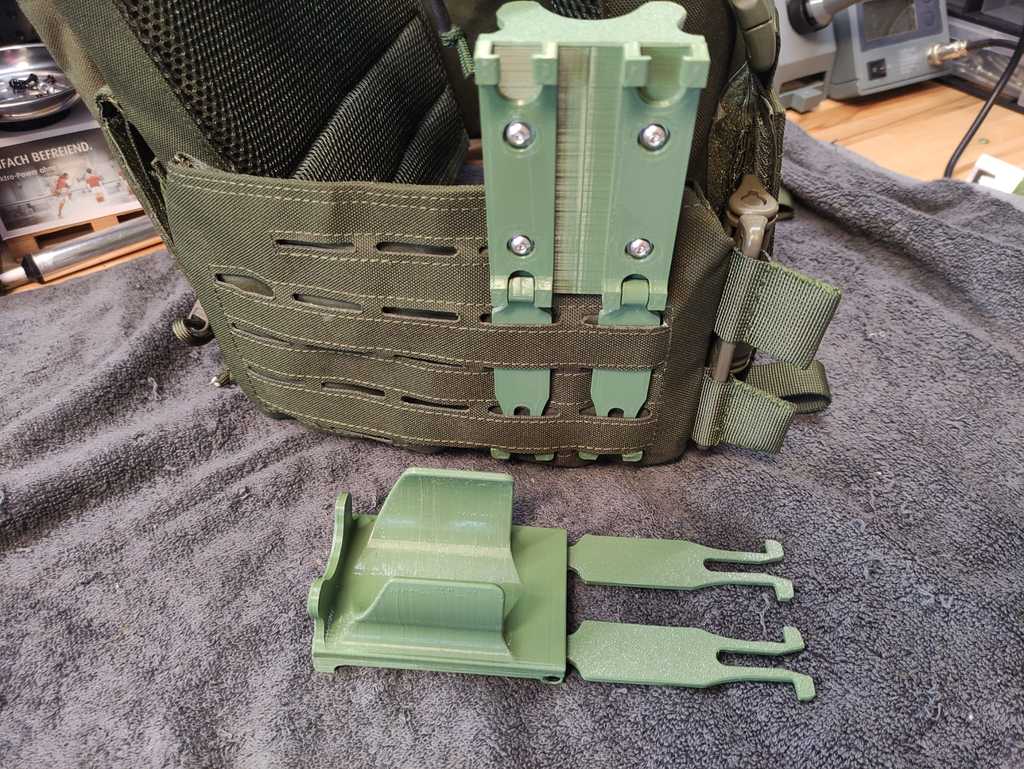

Cách lắp ráp thì tham khảo hình.

Lời khuyên

Chi tiết được thiết kế xoay quanh việc dùng PETG. In bằng PLA có thể hoạt động không đúng do PLA cứng hơn. Vật liệu khác như ABS và PA cũng có vẻ ổn nhưng chưa được test.

Bản low profile thực tế sẽ cần lực kéo lựu đạn ra hơi nhiều hơn một chút vì nguy cơ bị “snag” (móc/vướng) cao hơn khi thành thấp. Bù lại, nó cho bạn nhiều không gian hơn để nắm trực tiếp lên quả lựu đạn.

In theo tư thế dựng đứng trên mặt đáy, không cần support (overhang 65°). In theo hướng khác sẽ làm phần clip yếu do đường lớp (layer lines).

Phiên bản cho lựu đạn launcher 40mm đang được làm.

Nếu bạn gặp vấn đề, có câu hỏi hoặc muốn góp ý thì cứ nhắn tin hoặc để lại bình luận cho mình
