Hệ thống ống dẫn gió nam châm phía sau Core One (Core One Rear Vent Magnetic Ducting System)

Các tuỳ chọn thông gió Core One cho mọi tình huống

Danh sách linh kiện trước khi bạn đi tiếp

• 8x (hoặc nhiều hơn) nam châm 6x4mm (nếu dùng magnetic quick connects)
• 4x ốc M3 đầu trụ lục giác (cap head) dài 10mm để bắt vào phía sau Core One
• Keo siêu dính (superglue) nếu bạn muốn lắp cố định vĩnh viễn (XIN cẩn thận!)

Mình rất thích Core One, nhưng mình muốn có một hệ thống chắc chắn để dẫn khí xả về bộ lọc không khí (AlveoONE). Từ đó ra đời dự án này, rồi nó mở rộng (và vẫn đang mở rộng) với nhiều tuỳ chọn dùng ống gió mềm (flexi ducting) tiêu chuẩn 100mm. Mình luôn chỉnh sửa, tinh chỉnh để tốt hơn—bạn có ý tưởng gì hay cần thêm món nào khác thì nhắn mình nha.

Lưu ý!

Hệ này dựa trên ống gió mềm 100mm, đây có vẻ là kích thước phổ biến nhất. Nếu bạn ở Mỹ thì có thể nó được ghi là 4”. Về cơ bản phải tương thích với nhau.

Có 3 phiên bản rear mount cho Core One. Tất cả chỉ cần 4x ốc M3 cap head 10mm để cố định vào mặt sau máy in.

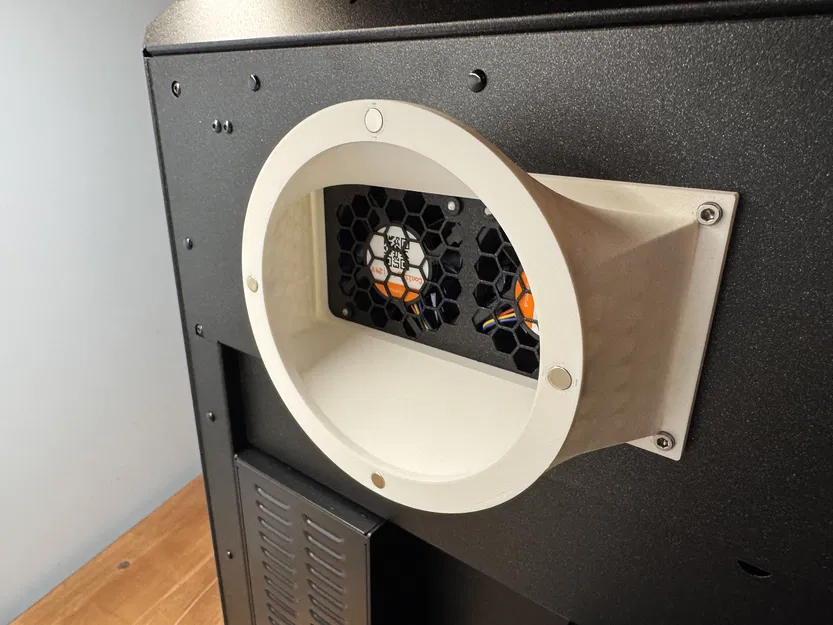

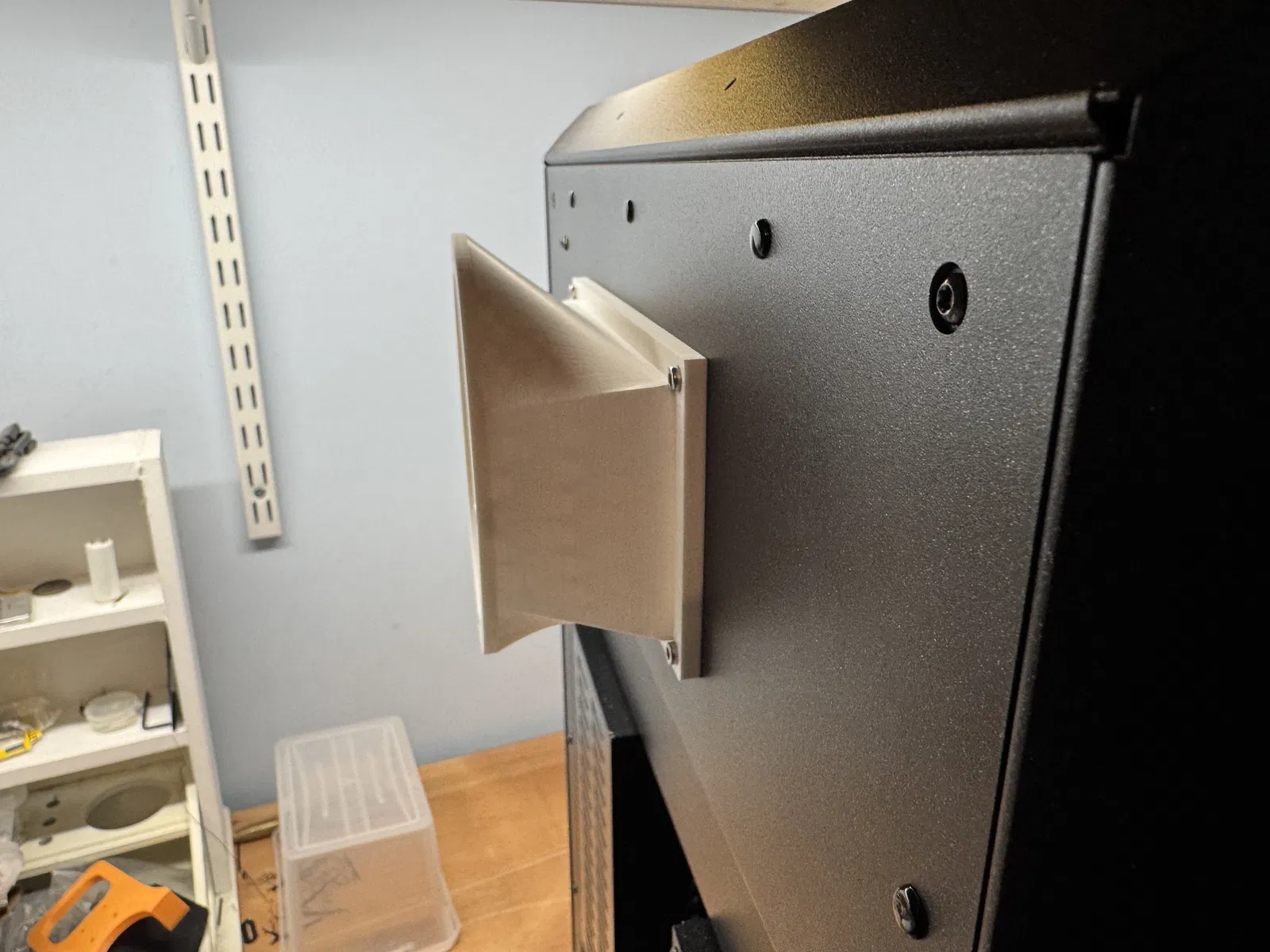

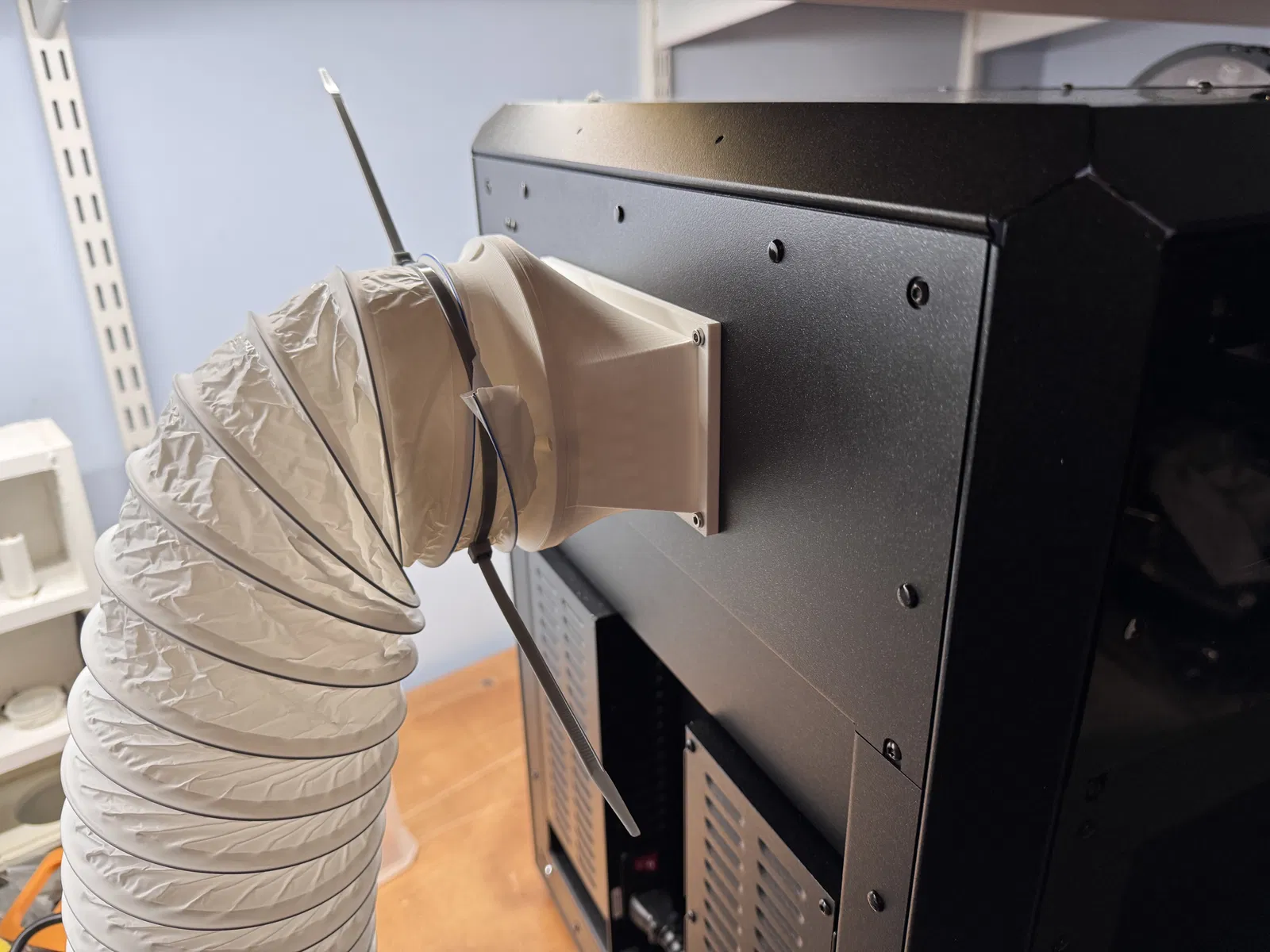

Rear Vent Mount nằm trong hình phía trên, và có lỗ để gắn nam châm giúp bạn tháo nhanh hoặc ngắt nhanh ống/hose hay các bộ phận khác. Bản “có lip” thì y như vậy, chỉ khác là… có lip! Lip này tăng độ an toàn đáng kể vì phải xoay mới tháo ra được, chứ không thể chỉ đẩy là tuột. Phiên bản cuối là loại gắn trực tiếp vào ống gió 100mm, rất hợp nếu bạn muốn kết nối chắc chắn hơn.

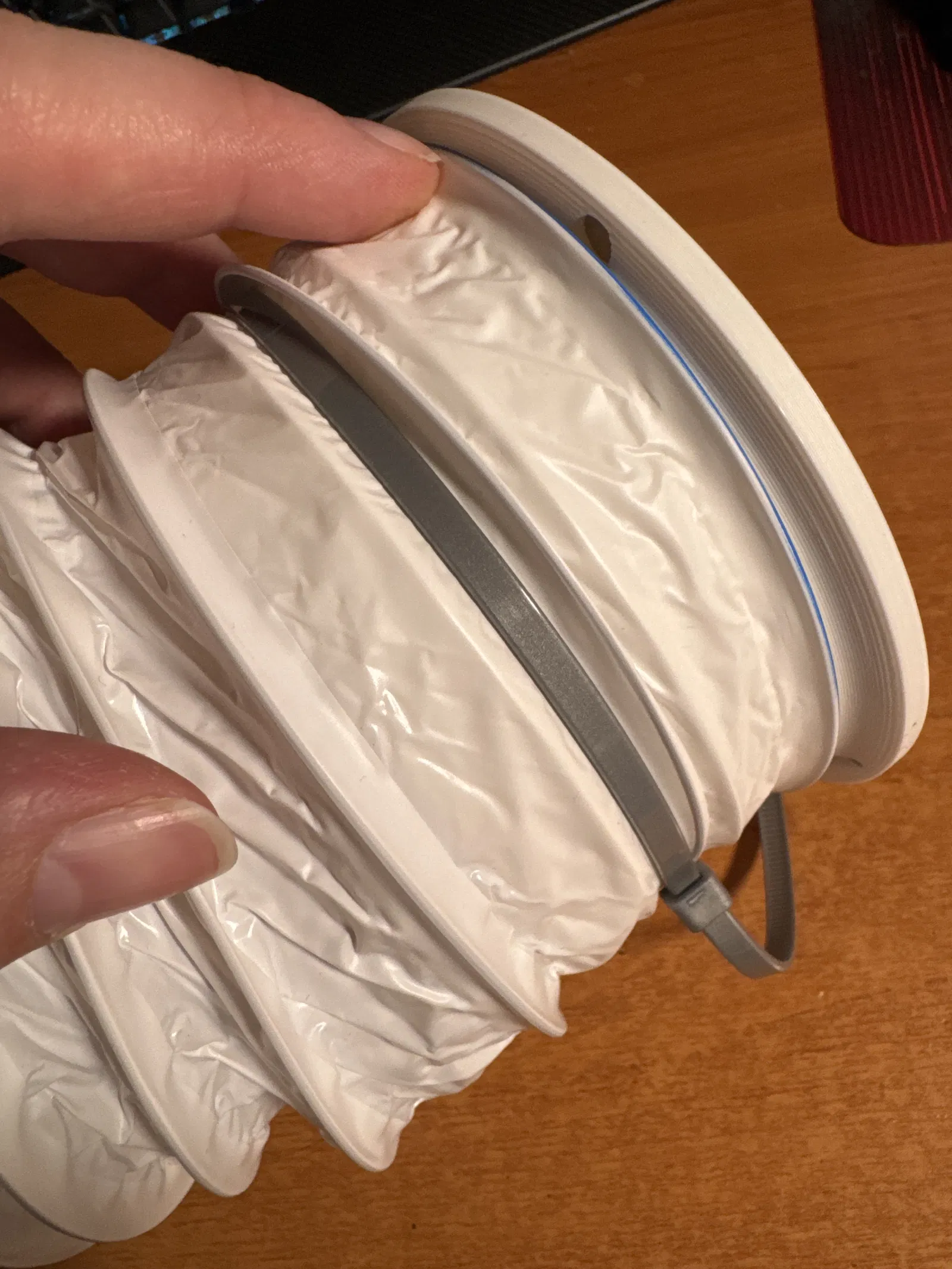

Có một adaptor cho ống gió 100mm. Cái này có thể gắn nam châm và giúp gắn vào ống gió dễ dàng.

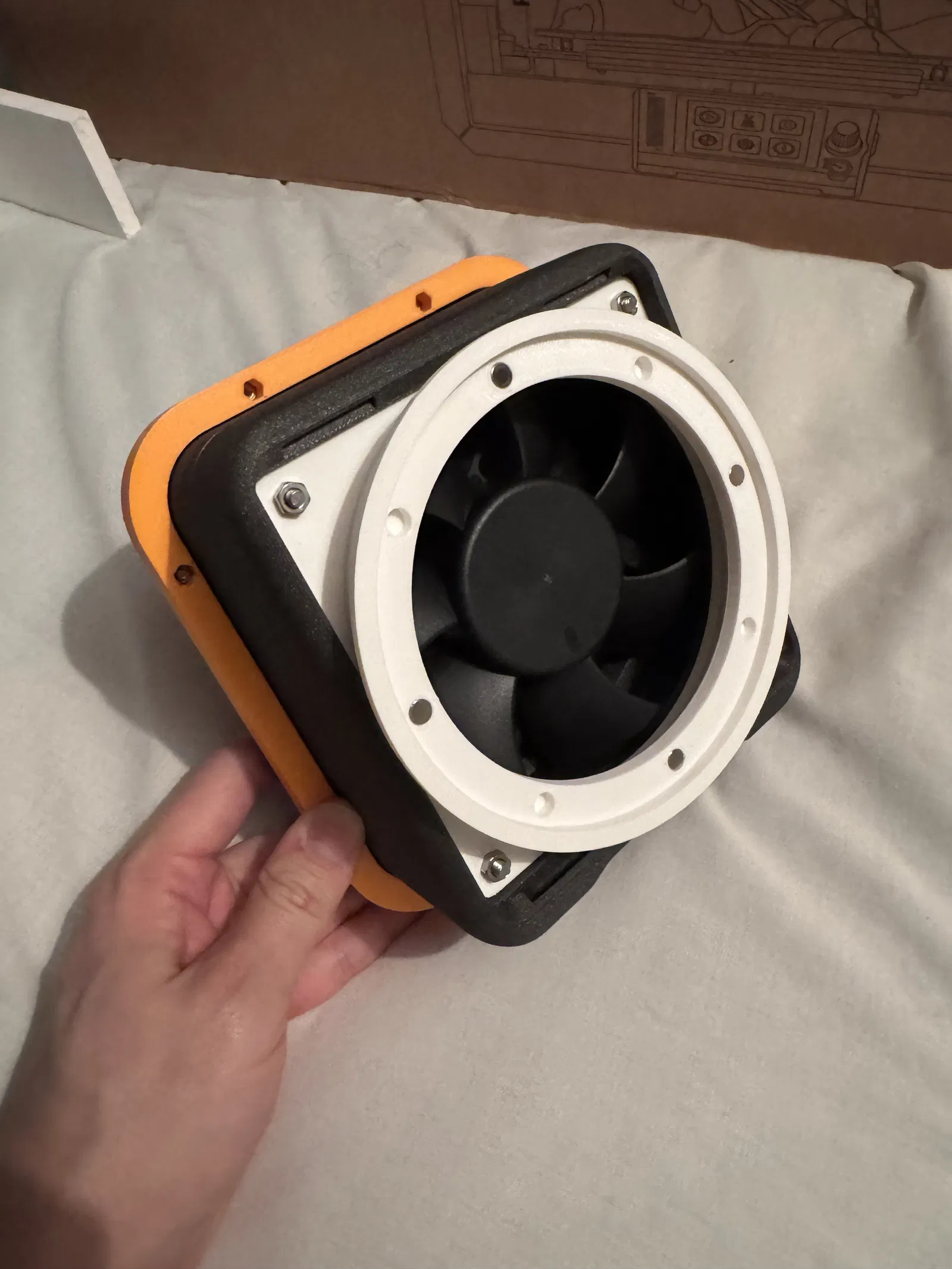

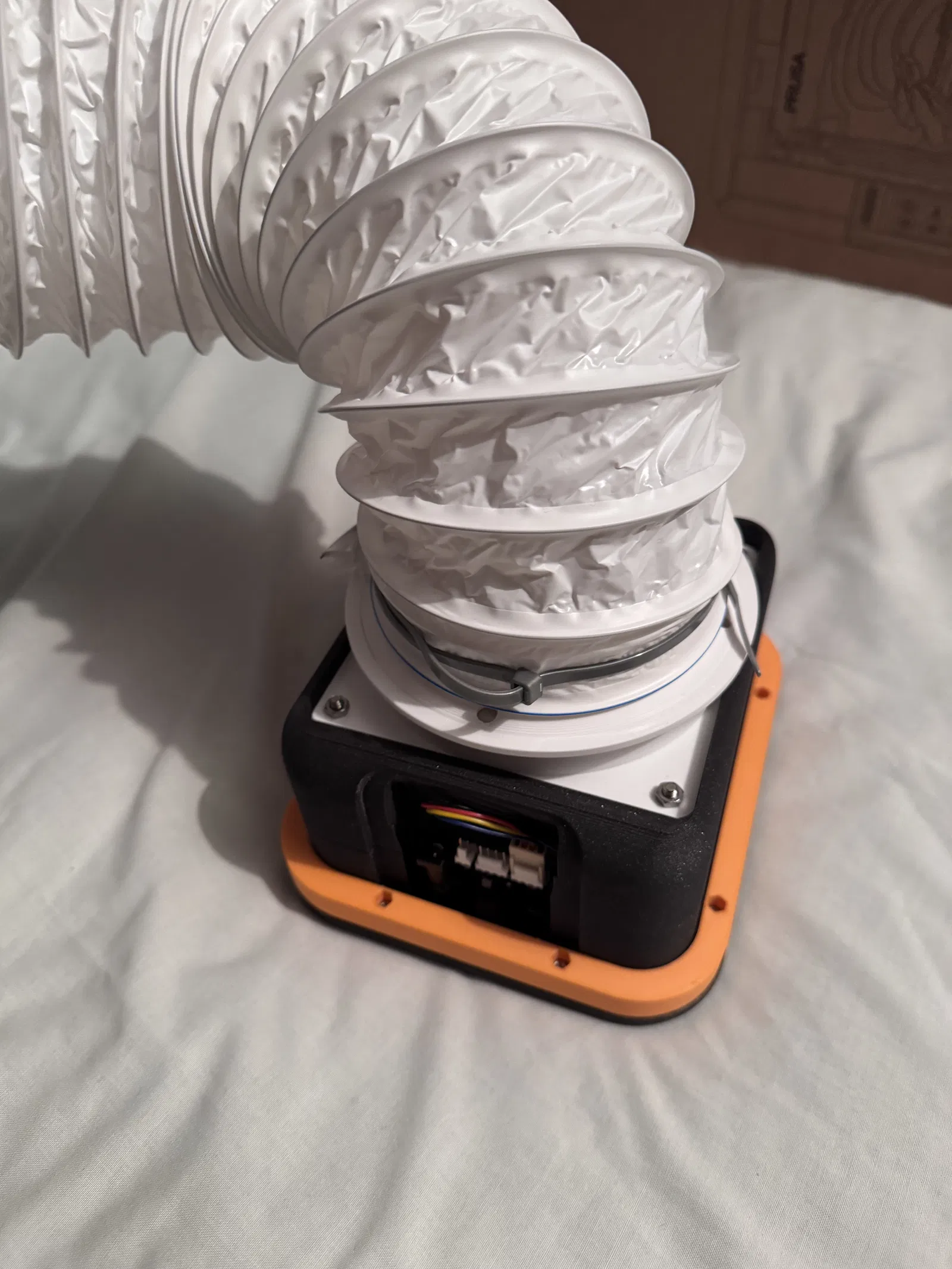

Mình cũng đã thêm hai adaptor gắn vào quạt 120mm. Phần này xuất phát từ việc mình thiết kế để gắn ống gió vào AlveoONE. Chúng cần được siết cố định bằng ốc xuyên qua quạt, hoặc các cách tương tự. Chúng có thể gắn lên bất kỳ quạt 120mm nào nếu có hardware phù hợp.

Góc! Ai cũng thích một đoạn cong, nên mình muốn thêm các part để làm việc đó. Các đoạn 22.5 độ in không cần supports và khá linh hoạt. Tất cả đều có nhiều chốt (pegs) (8x và 7x ở phía trong) để có rất nhiều lựa chọn cố định. Ý tưởng là bạn dùng pegs 6mm và dán keo để tạo thành bất kỳ đoạn cong ống gió nào bạn cần, rồi chỉ việc gắn adaptor ở đầu. Có một phiên bản khác được cộng thêm 4mm ở phần đế để lắp vừa với loại mount có lip.

Mình đã thiết kế và test một chốt (pin) 6mm chạy rất ổn để giúp cố định các part, nhưng chủ yếu là để canh hướng (orientate) khi bạn muốn dán cố định vĩnh viễn.

Kẹp (clip) răng cưa 100mm ra đời vì lúc đó mình không có kẹp jubilee cỡ lớn. Giờ mình test rồi và thấy hoạt động rất tốt. Có thể in bằng vật liệu khác sẽ hợp hơn, hiện tại mình mới dùng PLA.

Đã thêm các đoạn nối ống (pipe extensions). Nhìn rất “đã”. 50/100/200mm

In ấn!

Mình in tất cả các món này trên Core One với layer height 0.2 hoặc 0.25mm theo profile tốc độ mặc định, dùng nozzle 0.4 high flow, vật liệu PLA.

Tất cả được thiết kế để in không cần supports/brim. Infill 5–15% (tuỳ gu)

Mẹo lắp ráp.

Mình dùng nam châm Neodymium 6x4mm (rộng 6mm, sâu 4mm). Mình nghĩ là N52. Mình muốn lực đủ mạnh để connector không bị bung nếu vô tình va chạm, nhưng vẫn có thể tháo ra dễ bằng cách xoay.

Lỗ gắn nam châm trong thiết kế sâu 4.1mm nên sẽ có chút khoảng để bạn ấn nam châm vào cho phẳng mặt. NHỚ KIỂM TRA kỹ chiều nam châm cho đúng để các part hút và khớp với nhau. Các ducting connector có lỗ để đẩy nam châm ra nếu bạn lỡ gắn sai, nhưng rear mount thì không có.

Rear Vent Mount được gắn vào Core One bằng 5x ốc M3 cap head dài 10mm

Dùng các pin để ráp/canh các đoạn cong trước khi dán keo; thực tế bạn chỉ cần tối đa hai pin, chúng chủ yếu để canh thẳng hàng. Nhớ bôi một đường keo quanh toàn bộ mối nối để kín khí cho đẹp.

Ghi chú thiết kế

Mẫu lỗ (hole pattern) trên Core One có vẻ là 142x66mm, khác với một hướng dẫn khác mình từng thấy. Mình không dám chắc 100%.

Quick Connect pattern mình làm là đường kính trong 100mm, đường kính ngoài 120mm với lỗ 6mm được chia đều trên mặt, ở bán kính 55mm tính từ tâm (4x lỗ cho các món này, nhưng mình dùng 8x lỗ cho các part góc mình đang phát triển).

Link video ngắn cho thấy connector đang được… kết nối…

Mình không chịu trách nhiệm cho bất kỳ vấn đề/hư hỏng/trò linh tinh nào phát sinh từ dự án này. Nhưng cứ comment/nhắn mình nếu bạn muốn chỉnh thiết kế, thay đổi, hoặc cần phiên bản khác.
