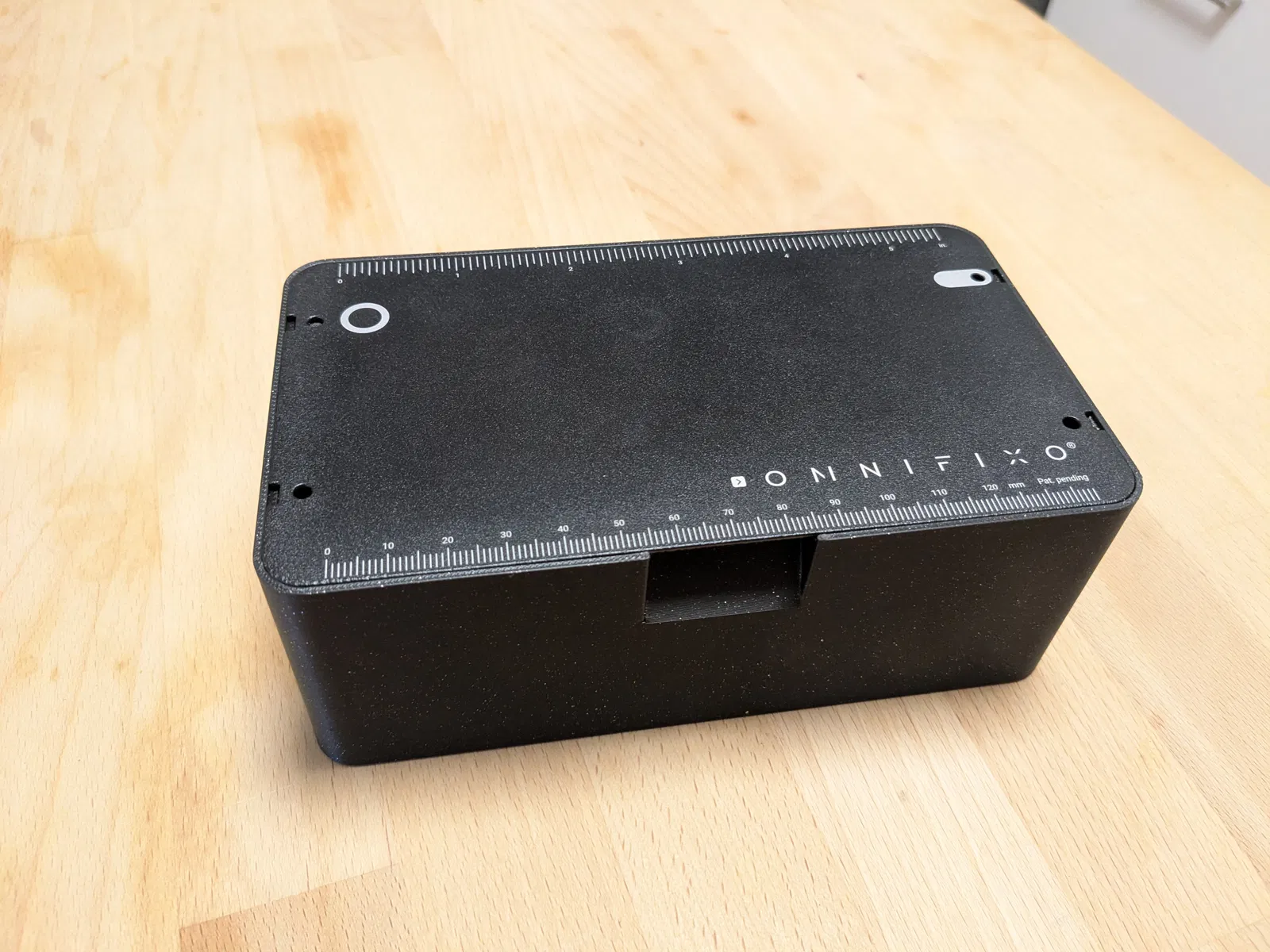

Đây là một cái hộp để tạo một bộ đồ nghề hàn (soldering kit) nhỏ gọn, dễ mang theo, dựa trên hệ Omnifixo Helping Hands.

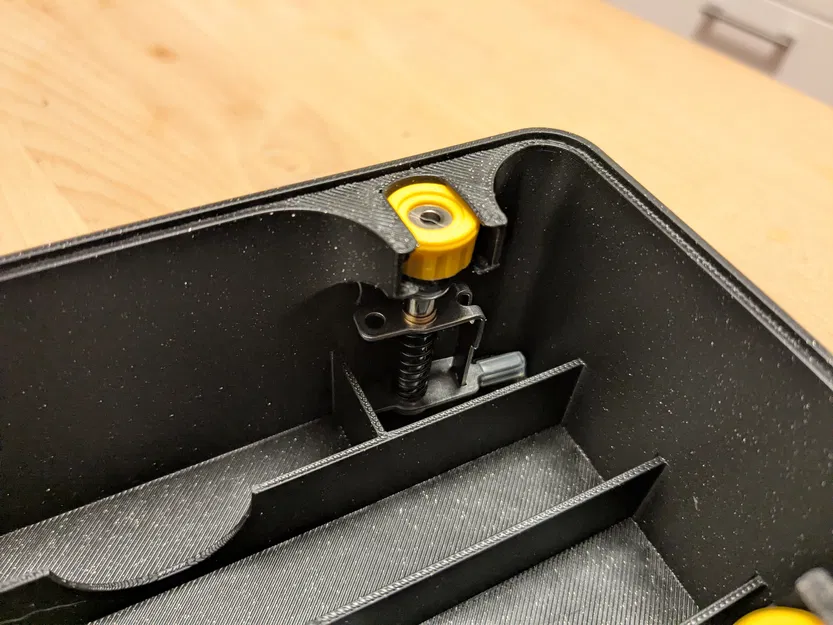

Hộp sử dụng chính nam châm Omnifixo để giữ nắp đóng chắc chắn — không cần thêm nam châm hay phần cứng gì khác. Mỗi nam châm (vẫn gắn kèm clamp) chỉ cần trượt vào các ngàm giữ nhỏ — xem hình.

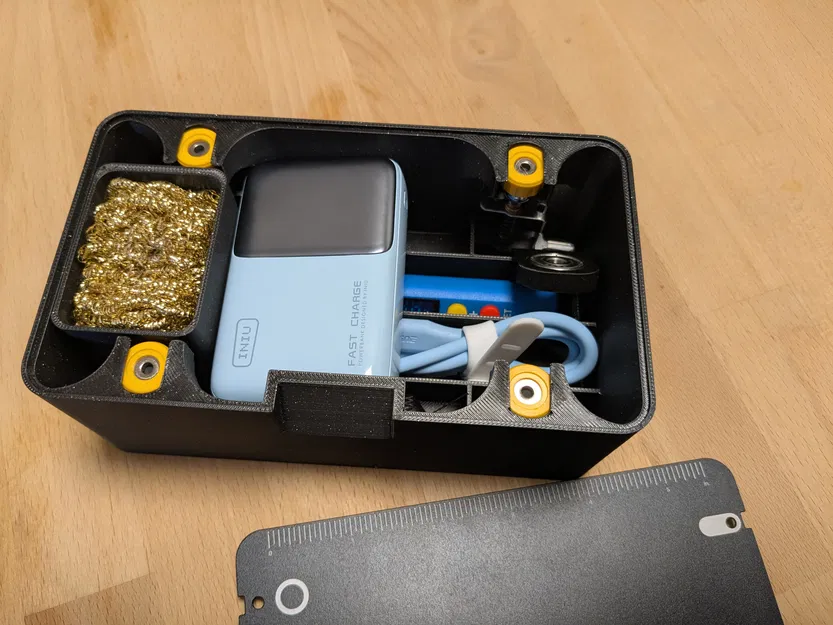

Hộp không được thiết kế cho một mỏ hàn di động cụ thể nào. Mình đang dùng với cây T65 giá rẻ, nhưng các mẫu phổ biến như Pinecil v2, TS80 và những loại mỏ hàn nhỏ tương tự chắc sẽ vừa (đường kính tối đa khoảng 20mm). Bên trong đủ chỗ để bỏ một power bank nhỏ (mình dùng INUI Mini) hoặc một củ sạc USB nhỏ (như Ugreen Nexode). Mình dùng sợi cable silicone USB-C dài 50cm.

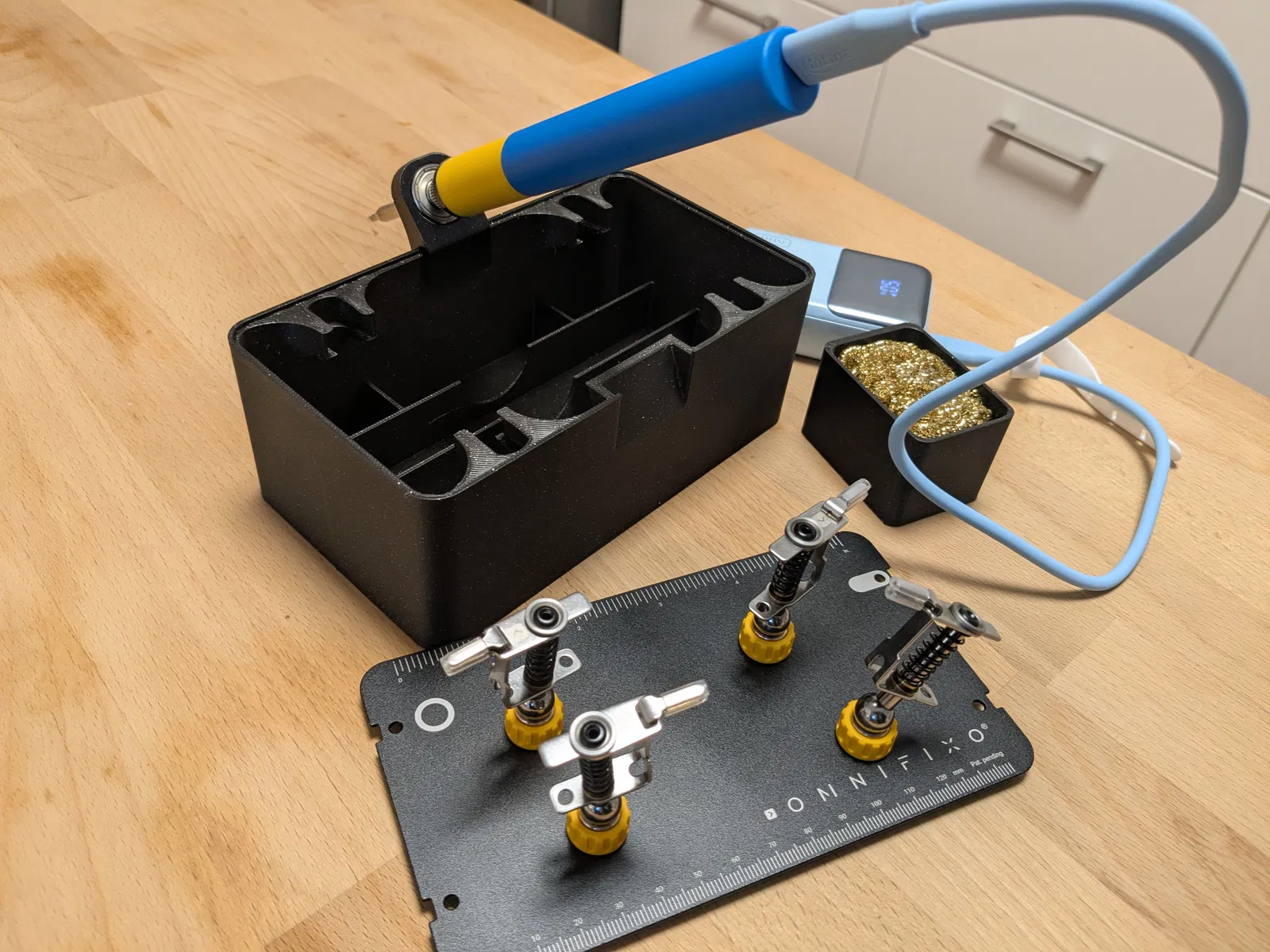

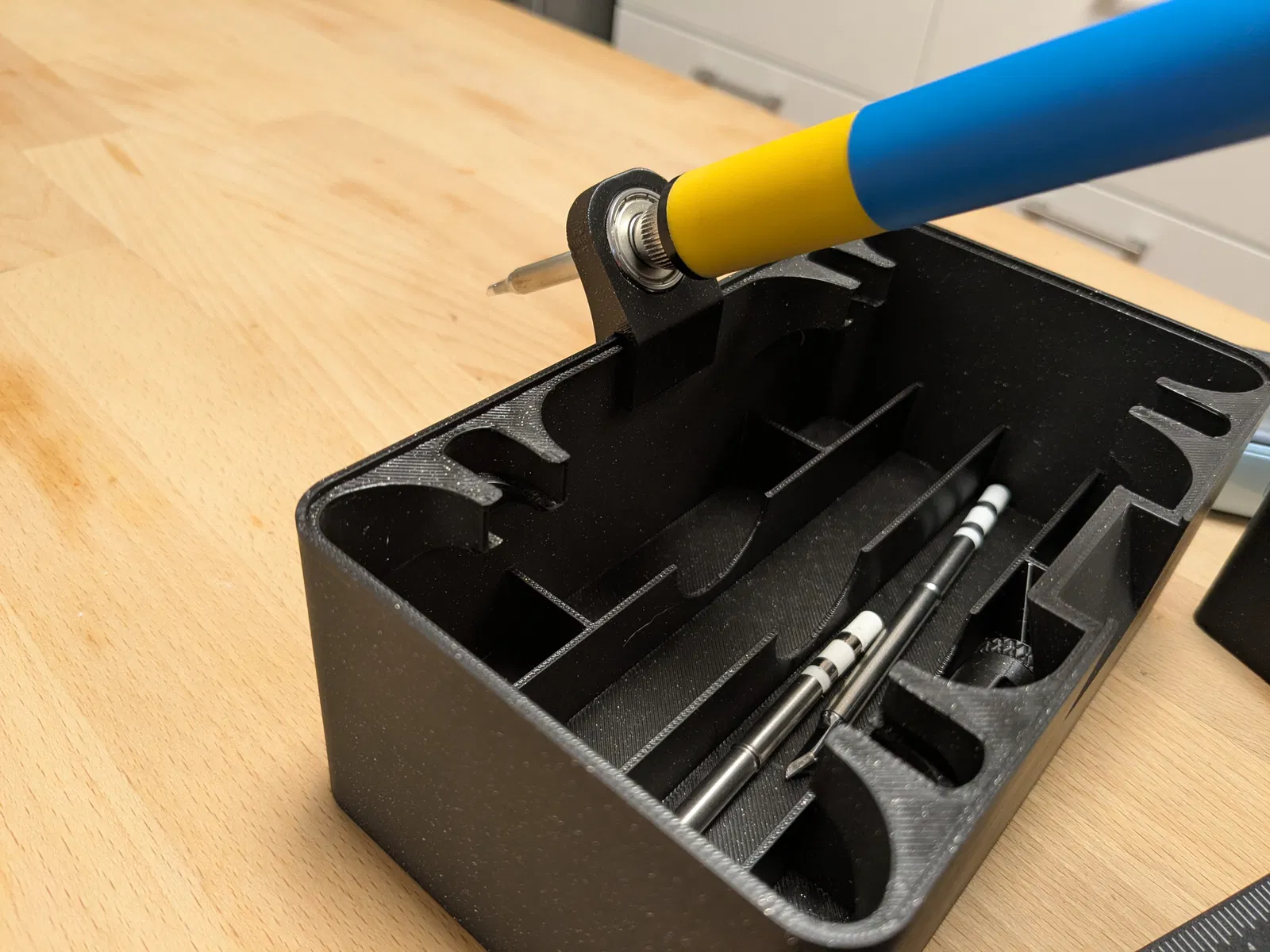

Bộ model có kèm một giá đỡ mỏ hàn nhỏ, có thể kẹp (clip) trực tiếp lên hộp hoặc lên khay đựng wire brush. Phần này cần một vòng bi 626Z. Ngoài ra còn có một khay nhỏ để chứa wire brush loại tiêu chuẩn. Nếu muốn tự làm insets của riêng mình thì cũng khá đơn giản.
Đối với thiếc hàn, mình dùng mẫu .
Tất cả chi tiết đều in không cần supports! Mình dùng Elegoo Sparkle PLA và layer height 0.28mm.
Model được thiết kế lại từ đầu bằng Onshape và có tại đây: Onshape Model
