Fabriktor - Cổng nhà máy - bản nháp 001 & 002
Mẫu cổng nhà máy (Fabriktor) thiết kế theo tỉ lệ TT 1:120 (dù dùng cho layout H0e). Có bản rộng 52/57mm, cao 32mm; draft002 nâng 0,8mm so với đáy trụ để chừa chỗ cho đường/ray. In resin, khoan lỗ bản lề và dùng dây đồng 0,4mm.
Mô tả

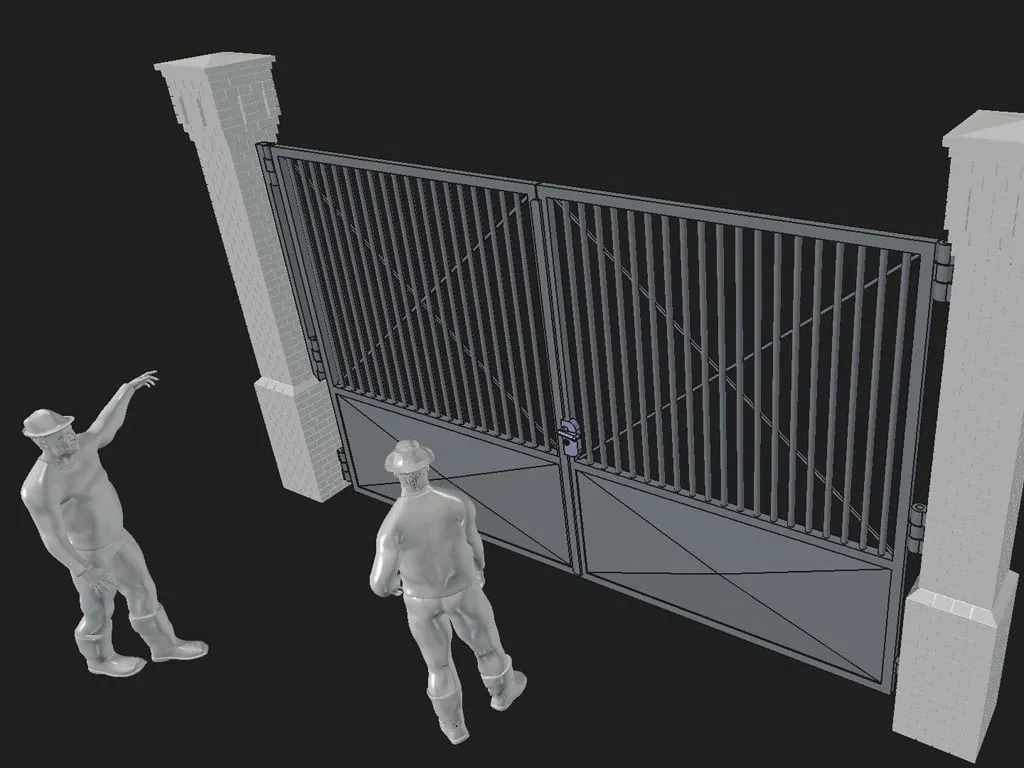

Mình muốn thiết kế một bộ cổng nhà máy cho layout H0e, để hợp với vài bản in các trụ của mình theo tỉ lệ TT (1:120). Nên dù dùng trong H0, thực tế đây vẫn là một mẫu TT.
Kích thước mong muốn: rộng 52 mm / 57 mm và cao 32 mm.
Draft 002 bắt đầu cao hơn mép dưới của trụ 0,8 mm và chừa một chút khoảng hở cho đường hoặc ray.

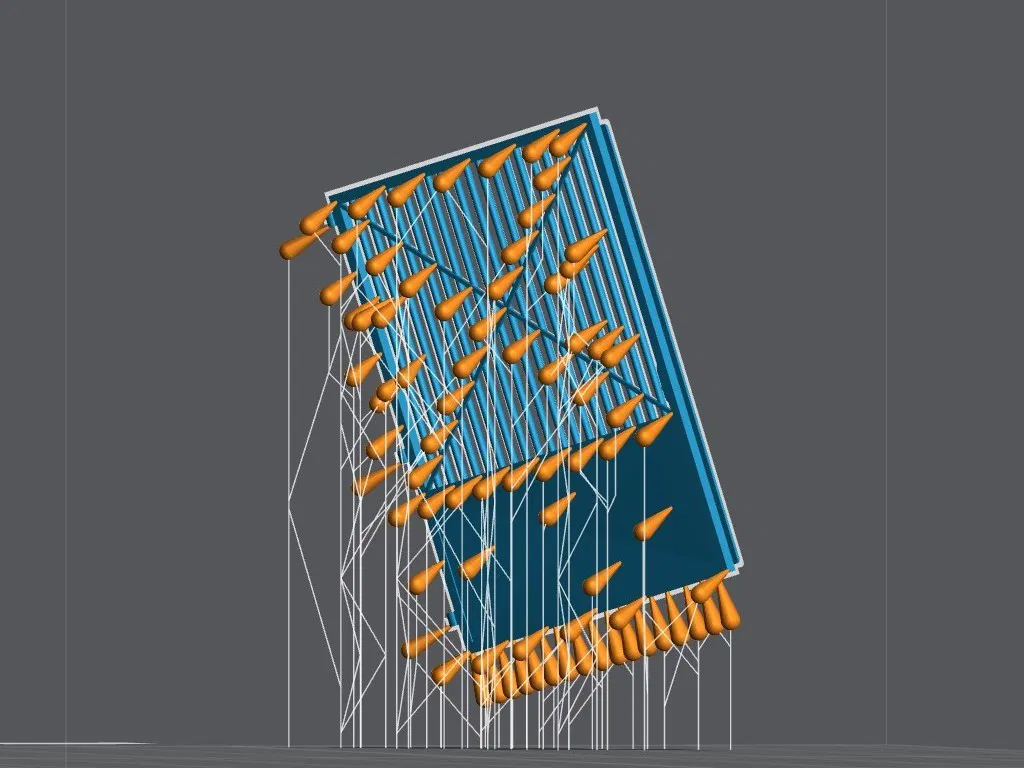

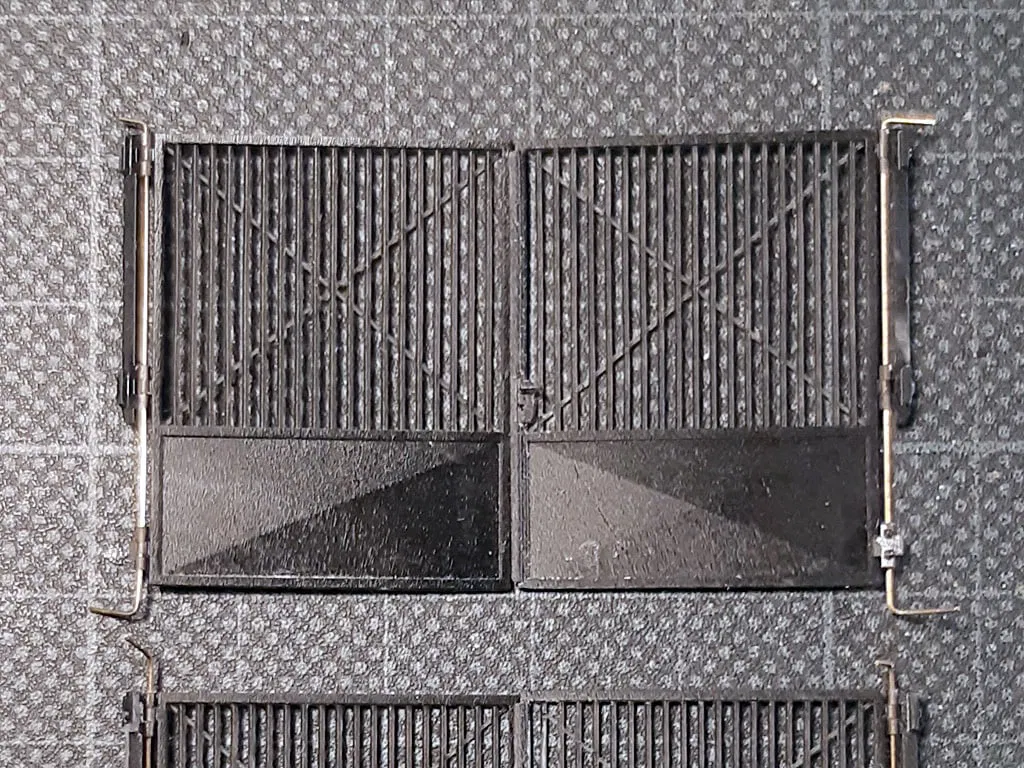

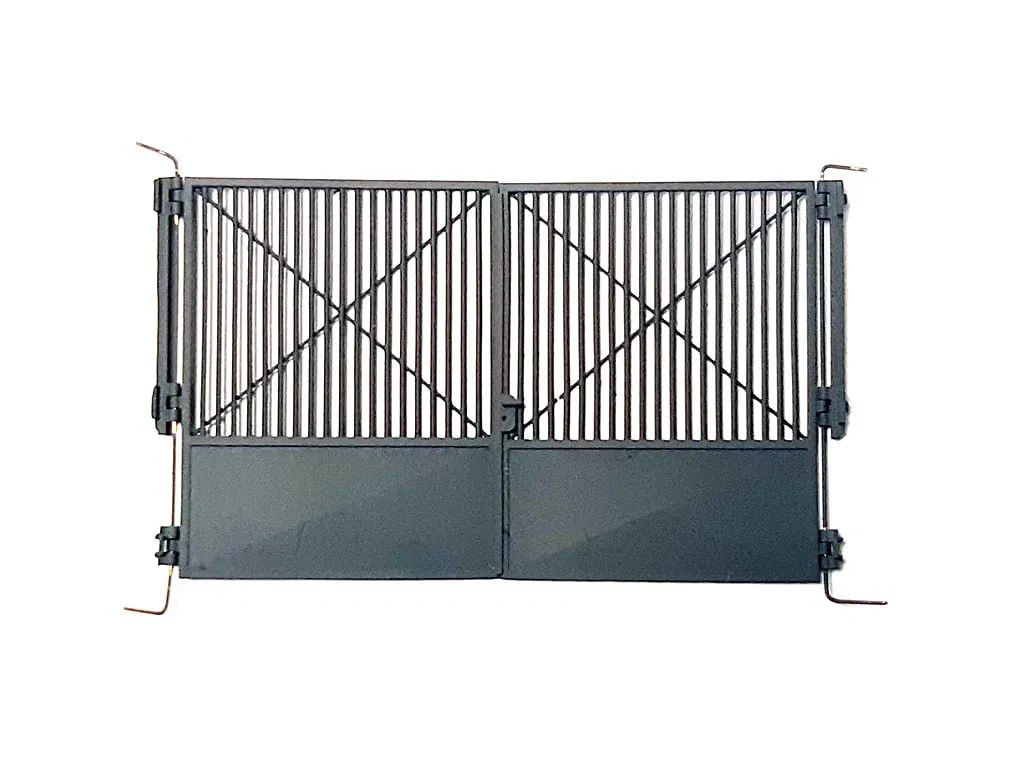

Mình in trên Anycubic Mono 4 Ultra. Các lỗ bản lề 0,45 mm mình khoan rộng lại bằng mũi khoan 0,5 mm và thêm một đoạn dây đồng 0,4 mm để liên kết các phần.
Sau vài lỗi nữa thì hiện có các biến thể sau:
Kết quả
Tệp
Rộng 52mm
draft001 side01 and 02
Rộng 57mm
draft001 side01_57mm and side02_57mm
Rộng 57mm và cao hơn mặt đất 0.8mm
draft002

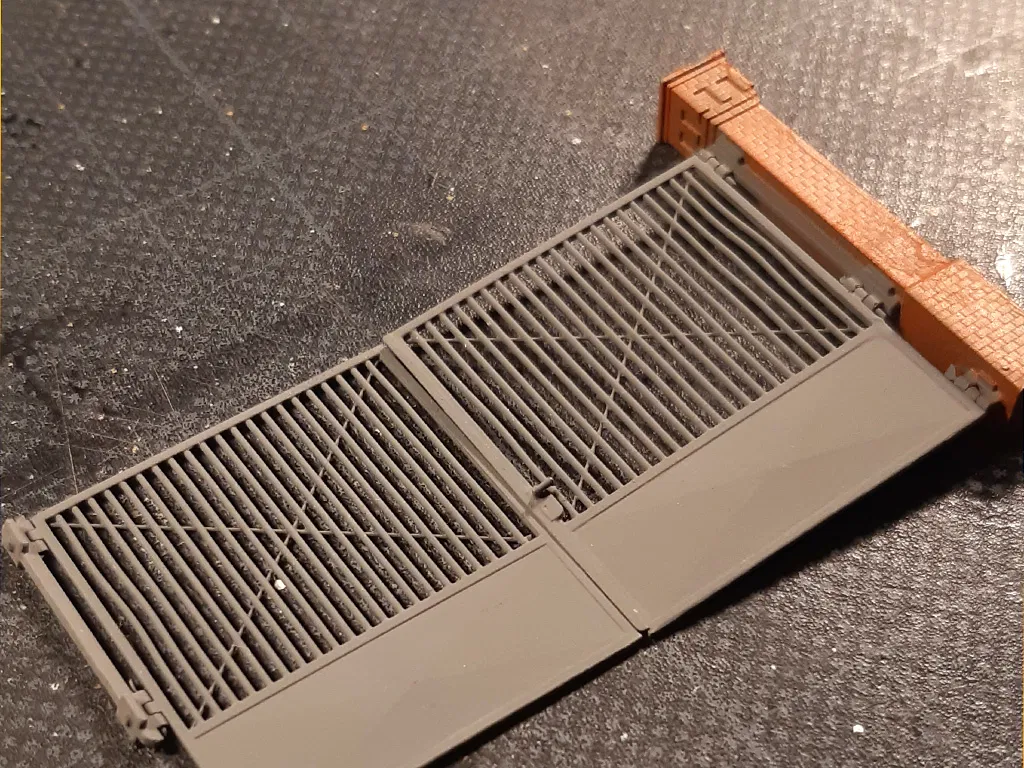

Với bản lề đơn, nó sẽ hợp để gắn vào tường đứng hoặc cột/trụ. Phần gắn tường là một biến thể để nối cổng với các trụ (nhỏ hơn) của mình.

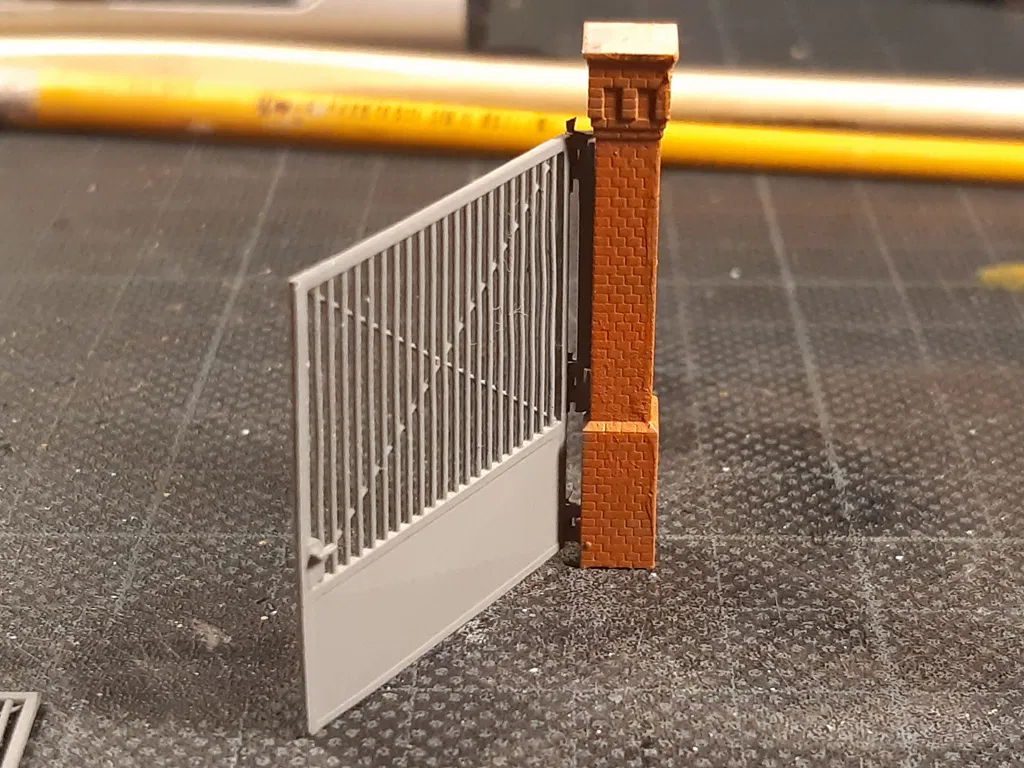

Mình có kèm theo một trụ của mình. Với phía còn lại thì vui lòng mirror trong slicer, vì phần treo/bản lề không đối xứng.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
